Przyłączka kolankowa 90° BSP 1"

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 73,04 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 1" BSP
  • Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
  • Rozmiar gwintu 2 1" BSP
  • Rozmiar gwintu 2 w milimetrach 33,0-33,2zew./30,3-30,8wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 200 bar
  • Norma wykonania Złącza BSP BS5200 / ISO 8434-6
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI T9MOR16
  • Oznaczenie wg VITILLO LMG16MOG16
  • Oznaczenie wg CAST 305411
  • Oznaczenie alternatywne 1BG9-16-OG

Opis

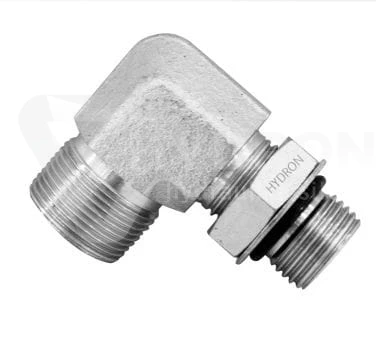

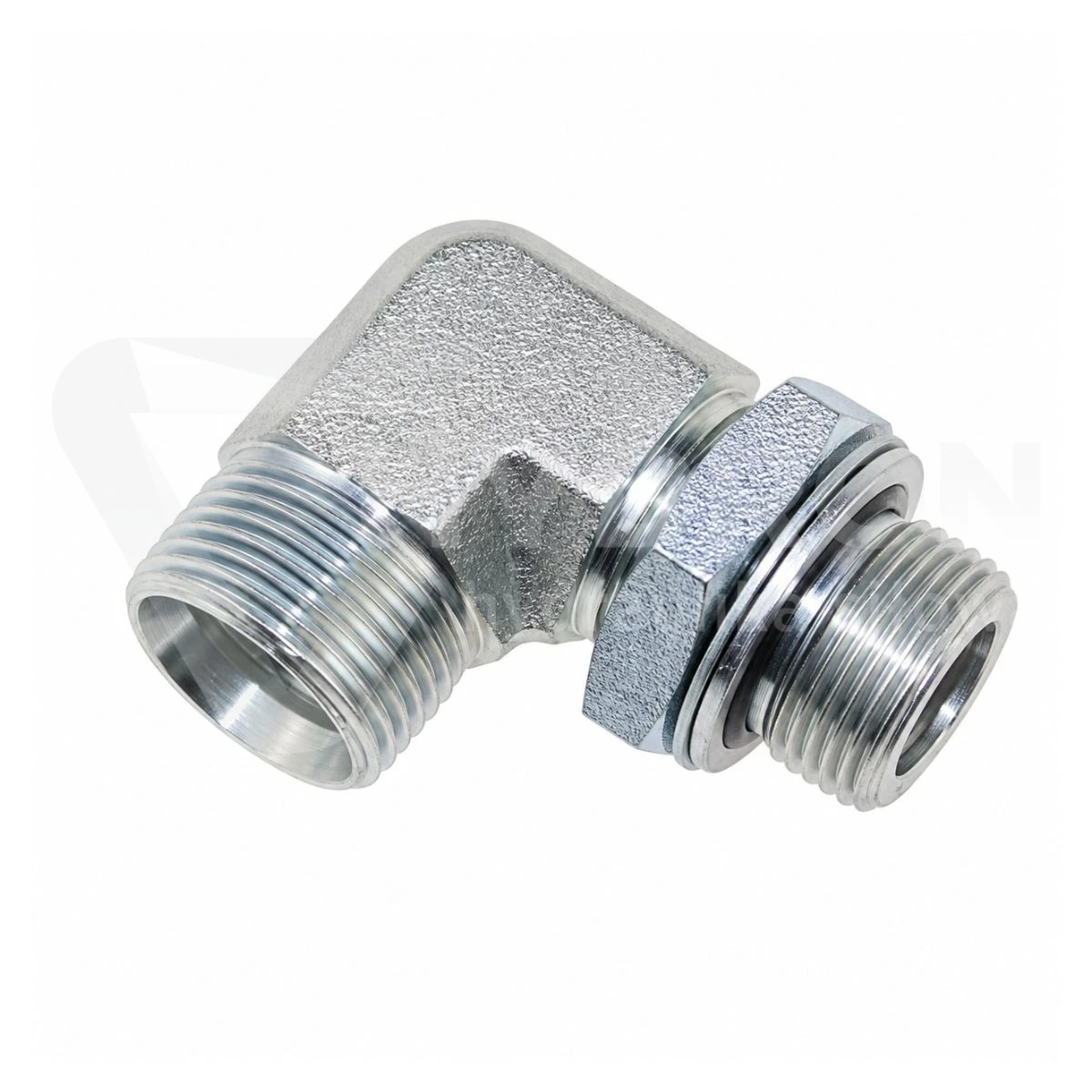

Przyłączka kolankowa 90° BSP 1"

Przyłączka kolankowa 90° BSP 1" to nastawny element złączny hydrauliki siłowej, wyposażony w dwa przyłącza gwintowane o rozmiarze 1 cala. Z jednej strony posiada długi gwint przyłączeniowy z uszczelnieniem, natomiast z drugiej gwint ze stożkiem przeznaczony do podłączenia węża hydraulicznego. Konstrukcja kolankowa umożliwia wykonanie połączenia pod kątem 90°.

Produkt określany jest również jako kolanko grodziowe. Wykonanie nastawne obejmuje przeciwnakrętkę oraz uszczelnienie typu O-ring. Przyłączka została wykonana ze stali automatowej pokrytej ocynkiem. Obustronne gwinty 1" BSP pozwalają zastosować ją w połączeniach wymagających takiego samego rozmiaru gwintu po obu stronach kolanka, z uwzględnieniem różnic w konstrukcji przyłączy.

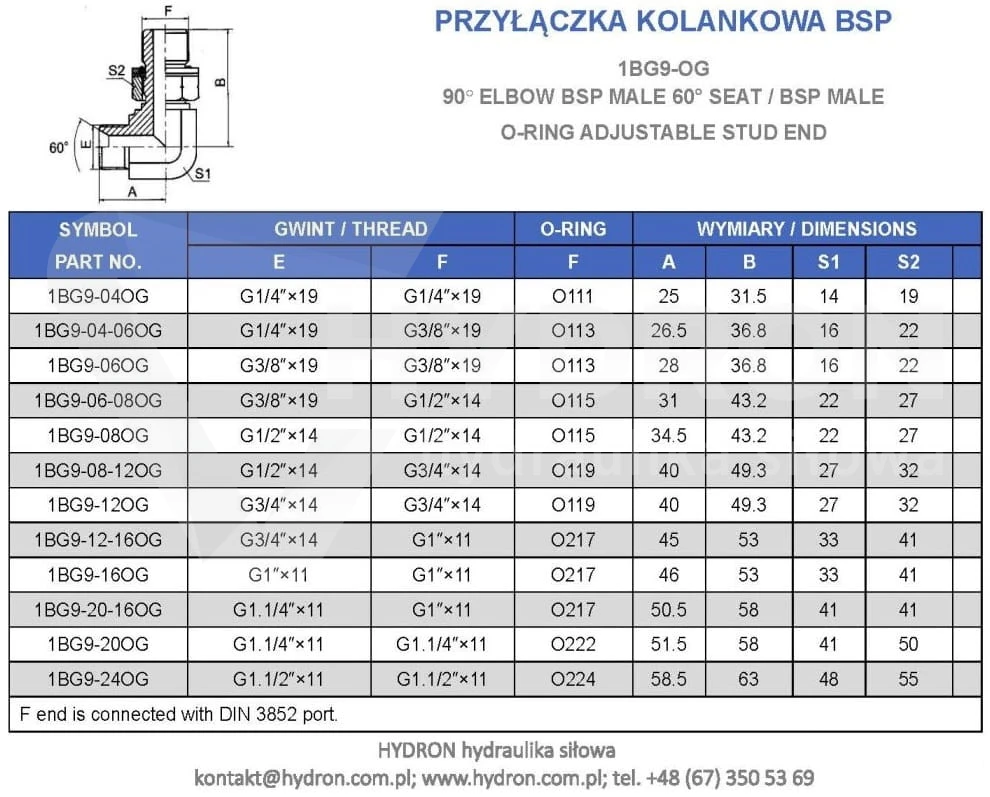

Parametry techniczne przyłączki kolankowej BSP 1"

Parametr Wartość
Nazwa produktuPrzyłączka kolankowa 90° BSP 1"
TypPrzyłącze kolankowe nastawne
Inna nazwaKolanko grodziowe
Kąt90°
Gwint przyłączeniowy1" BSP, długi, z uszczelnieniem
Gwint od strony węża1" BSP, ze stożkiem
Rodzaj gwintuBSP równoległy
Element ustalającyPrzeciwnakrętka
Uszczelnienie przyłącza nastawnegoO-ring z podkładką
MateriałStal automatowa
PowłokaOcynk
Oznaczenie alternatywne1BG9-16-OG
Oznaczenie CAST305411
Oznaczenie VitilloLMG16MOG16
Oznaczenie Rastelli RaccordiT9MOR16

Kolanko grodziowe 90° z obustronnym gwintem 1" BSP

Przyłączka kolankowa BSP 1" występuje również pod nazwą kolanko grodziowe. Charakterystyczną cechą tego wykonania jest długi gwint przyłączeniowy po jednej stronie oraz przyłącze ze stożkiem do węża po drugiej stronie. Oba gwinty mają rozmiar 1" BSP, jednak różnią się funkcją i konstrukcją połączenia.

Podczas doboru kolanka należy zwrócić uwagę na długość części gwintowanej, rodzaj uszczelnienia oraz wykonanie przyłącza przewodu. Zgodność samego rozmiaru 1" BSP nie oznacza automatycznie zgodności wszystkich elementów połączenia.

Długi gwint przyłączeniowy 1" BSP z uszczelnieniem

Jedna strona przyłączki została wyposażona w długi gwint 1" BSP z uszczelnieniem. Jest to część przyłączeniowa kolanka, współpracująca z odpowiednio dobranym elementem montażowym. Konstrukcja nastawna obejmuje przeciwnakrętkę i uszczelnienie typu O-ring z podkładką.

Przeciwnakrętka służy do ustalenia położenia kolanka po ustawieniu jego wyjścia w wymaganym kierunku. Przed montażem należy sprawdzić zgodność powierzchni uszczelniającej oraz wymiarów współpracującego przyłącza.

Gwint 1" BSP ze stożkiem do podłączenia węża hydraulicznego

Po przeciwnej stronie kolanka znajduje się gwint 1" BSP ze stożkiem, przeznaczony do podłączenia węża hydraulicznego. Przyłącze to należy zestawić z odpowiednio dobraną końcówką przewodu, uwzględniając rozmiar gwintu i zgodność powierzchni stożkowych.

W przypadku wymiany istniejącej przyłączki istotne jest porównanie obu stron połączenia. Długi gwint z uszczelnieniem pełni inną funkcję niż gwint ze stożkiem do przewodu, mimo że oba mają oznaczenie 1" BSP.

Konstrukcja nastawna z przeciwnakrętką i O-ringiem

Przyłącze kolankowe nastawne umożliwia ustawienie kierunku wyjścia pod kątem 90° względem osi gwintu przyłączeniowego. Po wybraniu odpowiedniej orientacji kolanka jego położenie ustalane jest przeciwnakrętką.

Za uszczelnienie części nastawnej odpowiada O-ring współpracujący z podkładką. Konstrukcja ta pozwala połączyć możliwość ustawienia kolanka z uszczelnieniem przyłącza montażowego.

Wykonanie przyłączki ze stali automatowej ocynkowanej

Przyłączka kolankowa BSP 1" wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej. Przy wyborze przyłączki do konkretnego układu należy uwzględnić parametry pracy instalacji i wymagania dotyczące połączenia.

Oznaczenia katalogowe przyłączki BSP 1"

Przyłączka kolankowa 90° BSP 1" występuje w przekazanym zestawieniu pod następującymi oznaczeniami:

  • Oznaczenie alternatywne: 1BG9-16-OG
  • CAST: 305411
  • Vitillo: LMG16MOG16
  • Rastelli Raccordi: T9MOR16

Oznaczenia katalogowe ułatwiają wyszukiwanie przyłączki podczas doboru lub wymiany elementów hydraulicznych. Przed zamówieniem należy porównać konstrukcję obu przyłączy, rodzaj uszczelnienia i wymagane wymiary montażowe.

FAQ – przyłączka kolankowa 90° BSP 1"

Jakie gwinty posiada przyłączka kolankowa BSP 1"?

Przyłączka posiada obustronnie gwinty 1" BSP. Z jednej strony znajduje się długi gwint przyłączeniowy z uszczelnieniem, a z drugiej gwint ze stożkiem do podłączenia węża hydraulicznego.

Czy przyłączka BSP 1" jest kolankiem grodziowym?

Tak. Produkt jest również określany jako kolanko grodziowe.

Jakie uszczelnienie posiada przyłączka nastawna?

Przyłączka wyposażona jest w uszczelnienie typu O-ring z podkładką oraz przeciwnakrętkę.

Czym różnią się obie strony przyłączki BSP 1"?

Jedna strona posiada długi gwint przyłączeniowy z uszczelnieniem, natomiast druga gwint ze stożkiem przeznaczony do podłączenia węża hydraulicznego.

Z jakiego materiału wykonano kolanko BSP 1"?

Przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem.

Jakie są oznaczenia katalogowe przyłączki?

Podano oznaczenie alternatywne 1BG9-16-OG, CAST 305411, Vitillo LMG16MOG16 oraz Rastelli Raccordi T9MOR16.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej na fotografii.
