Złączka grodziowa BSP 1"

Przejdź do sekcji Opinie

53,62 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1" BSP
Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Rozmiar gwintu 2 1" BSP
Rozmiar gwintu 2 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 200 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ANGG1616P
Oznaczenie alternatywne XSV 1" / 6B-16

Opis

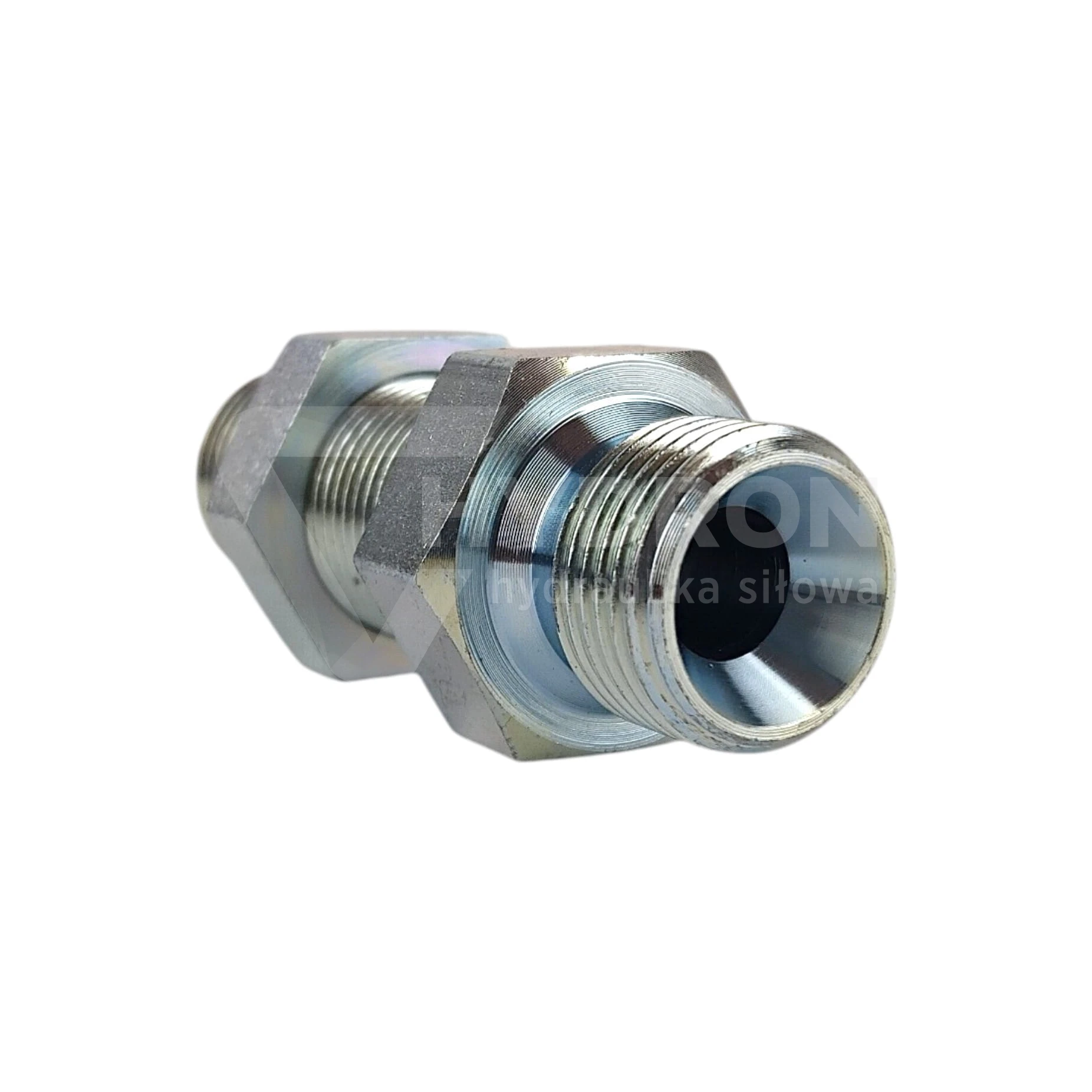

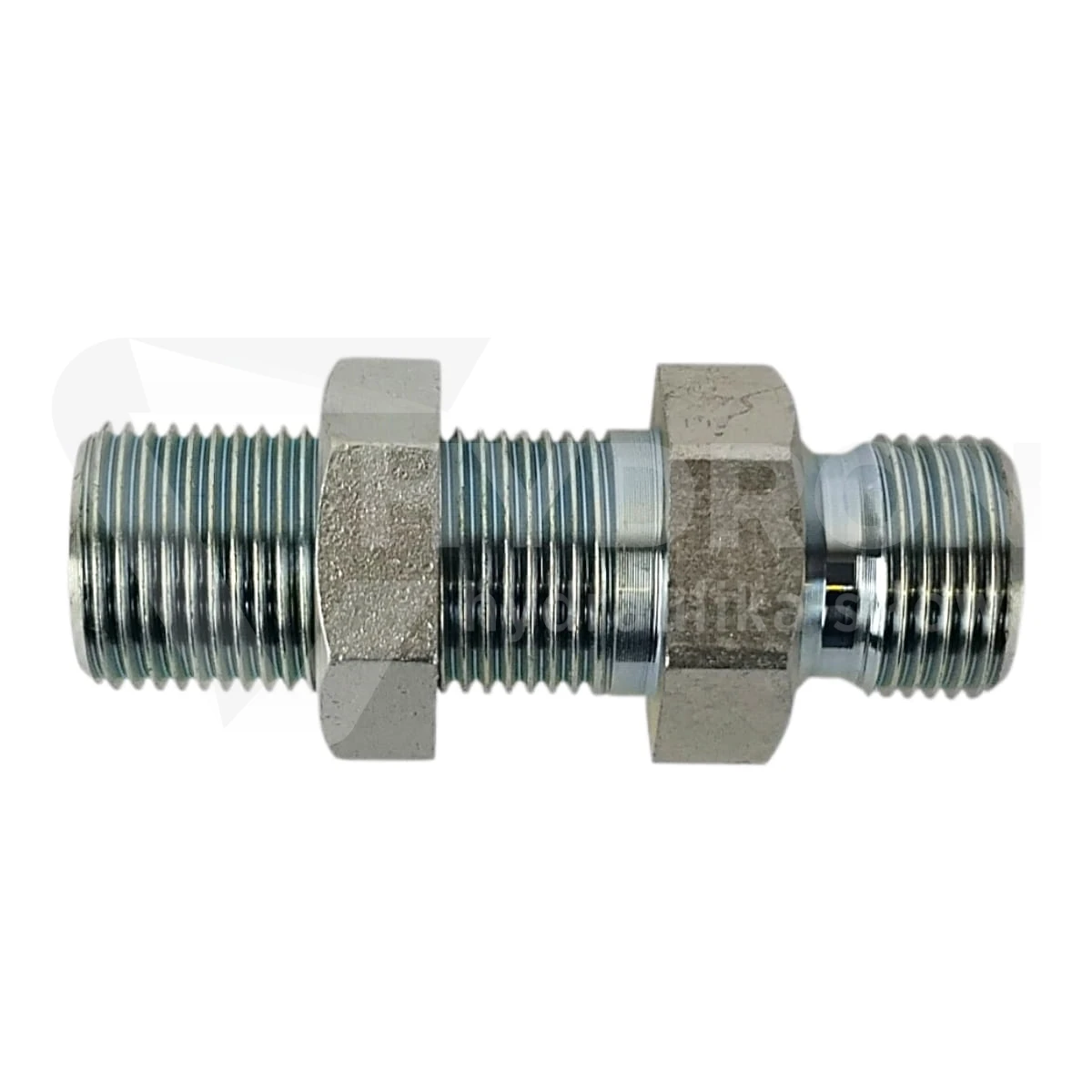

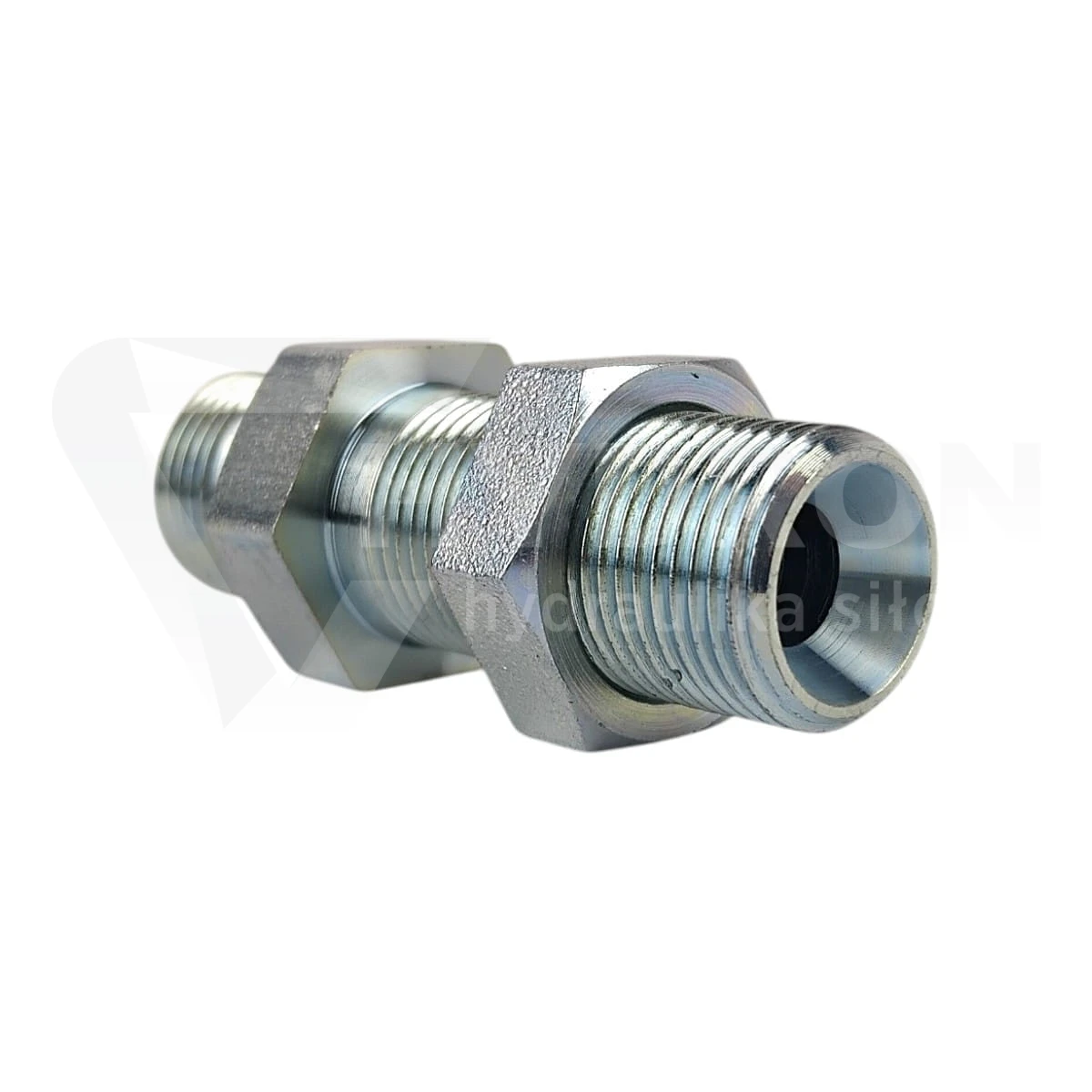

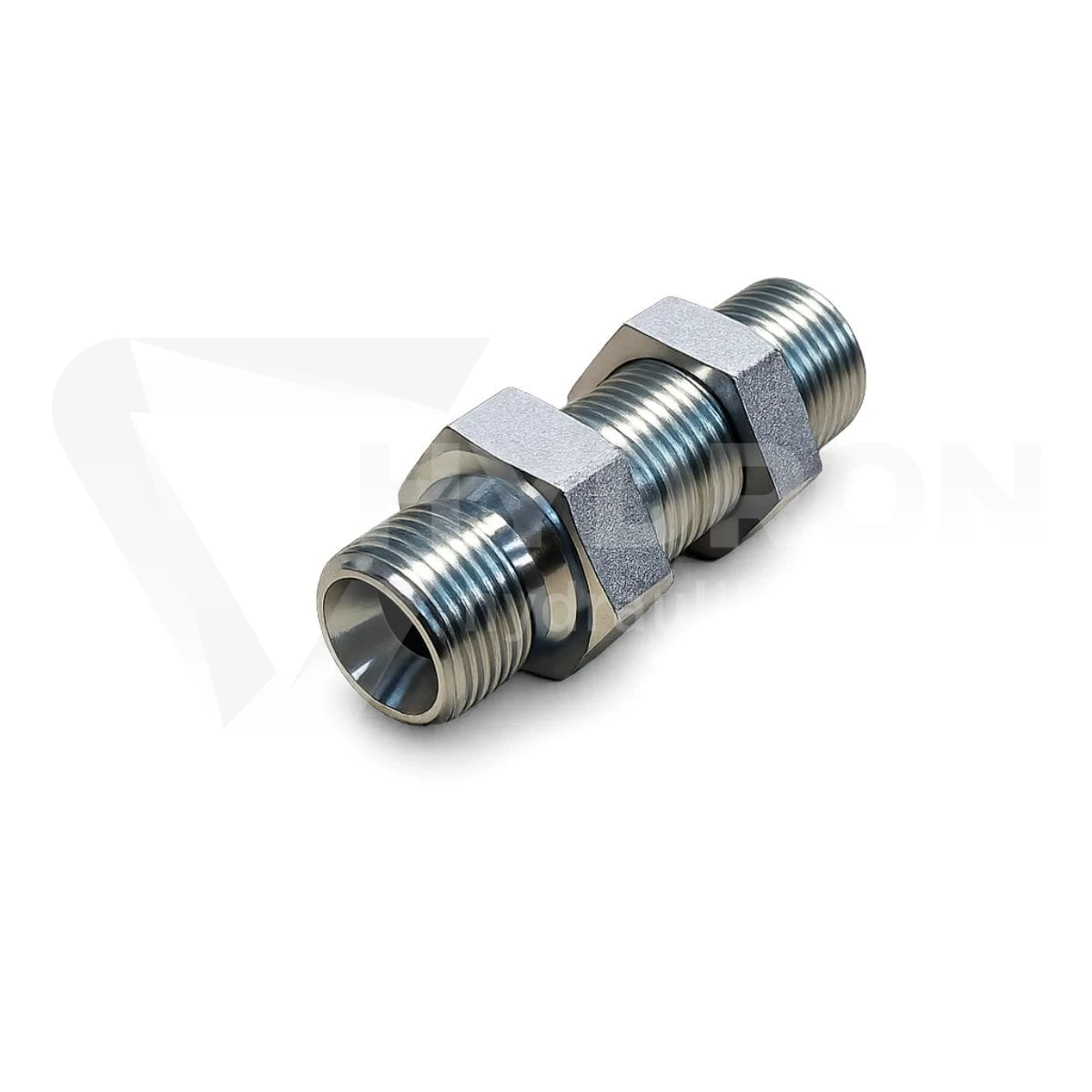

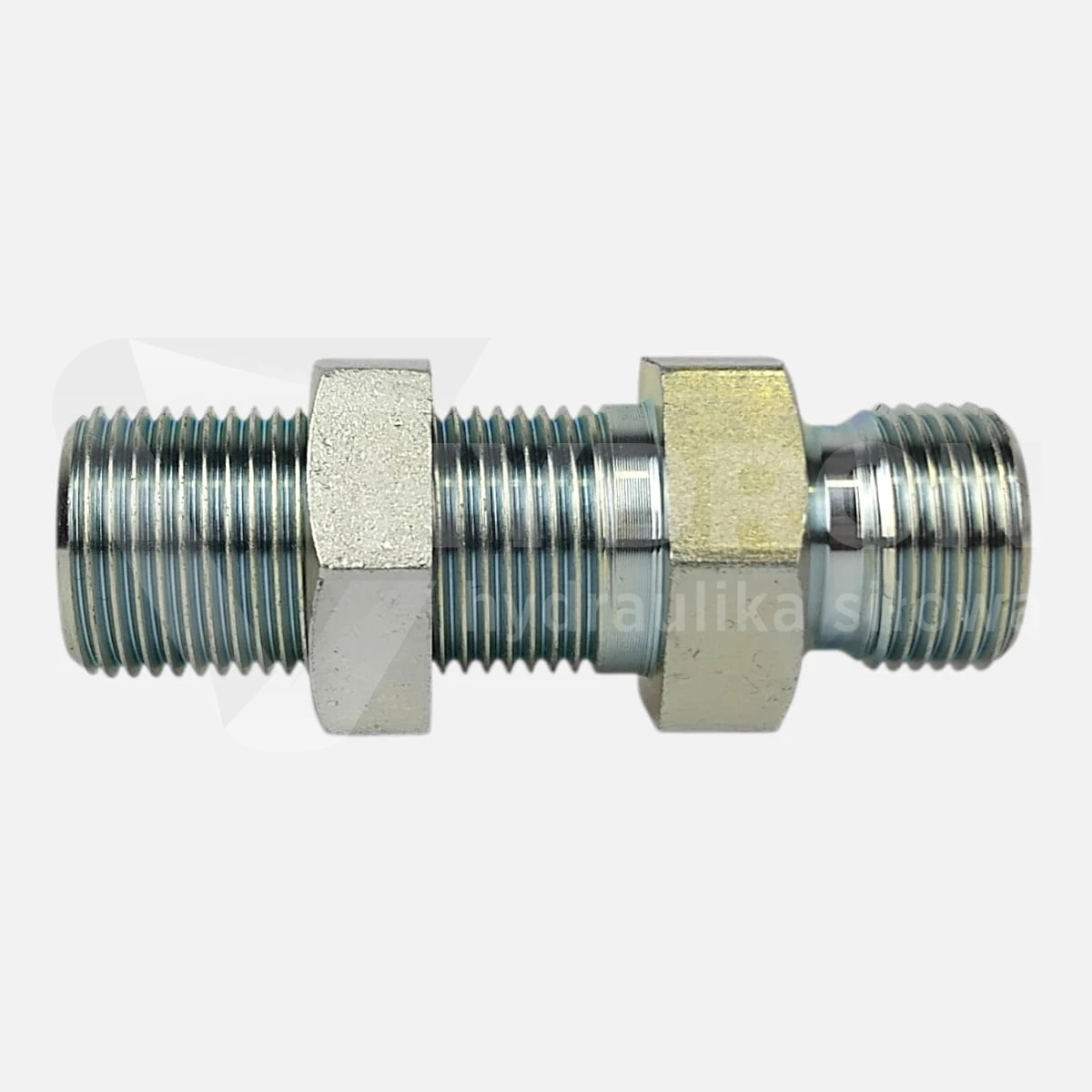

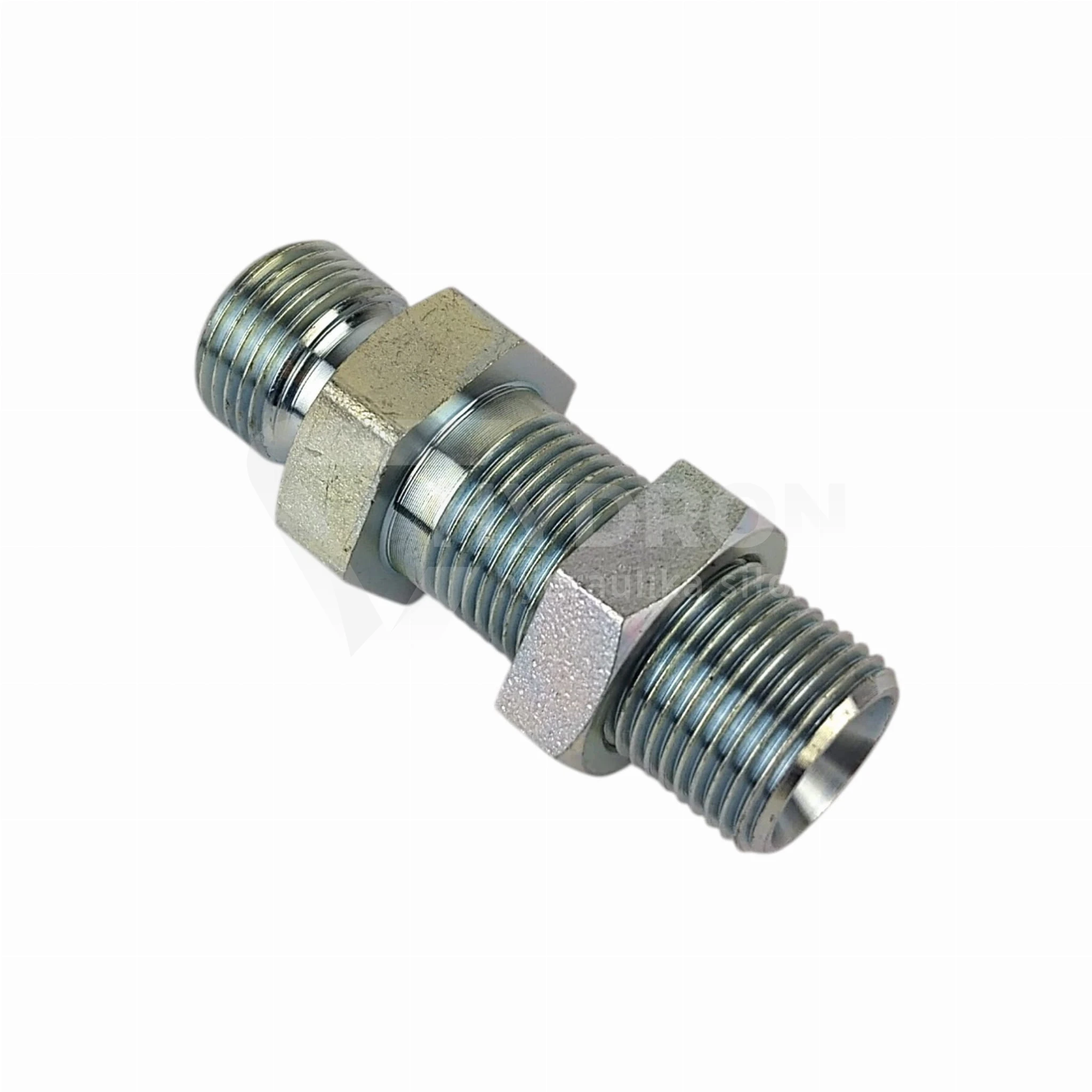

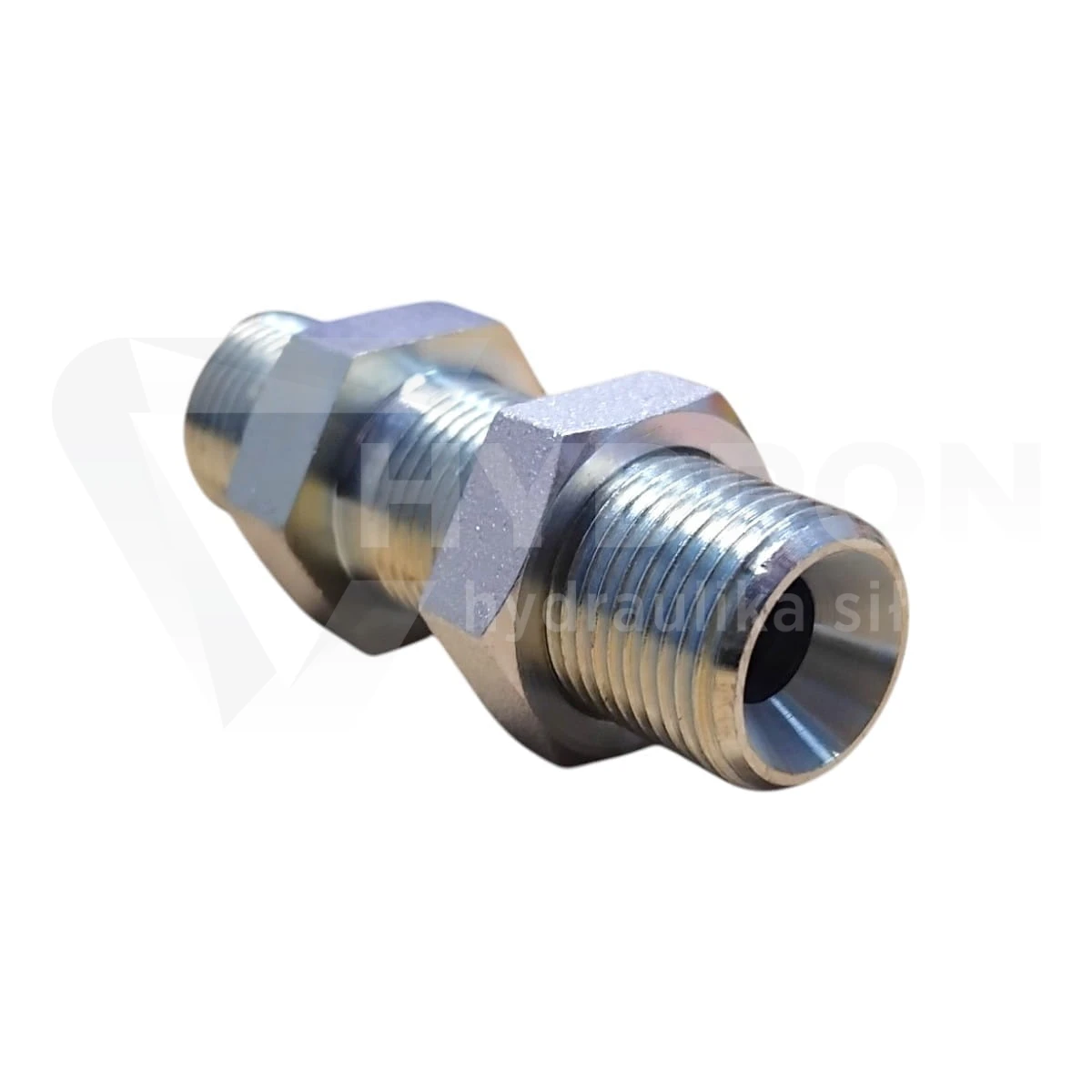

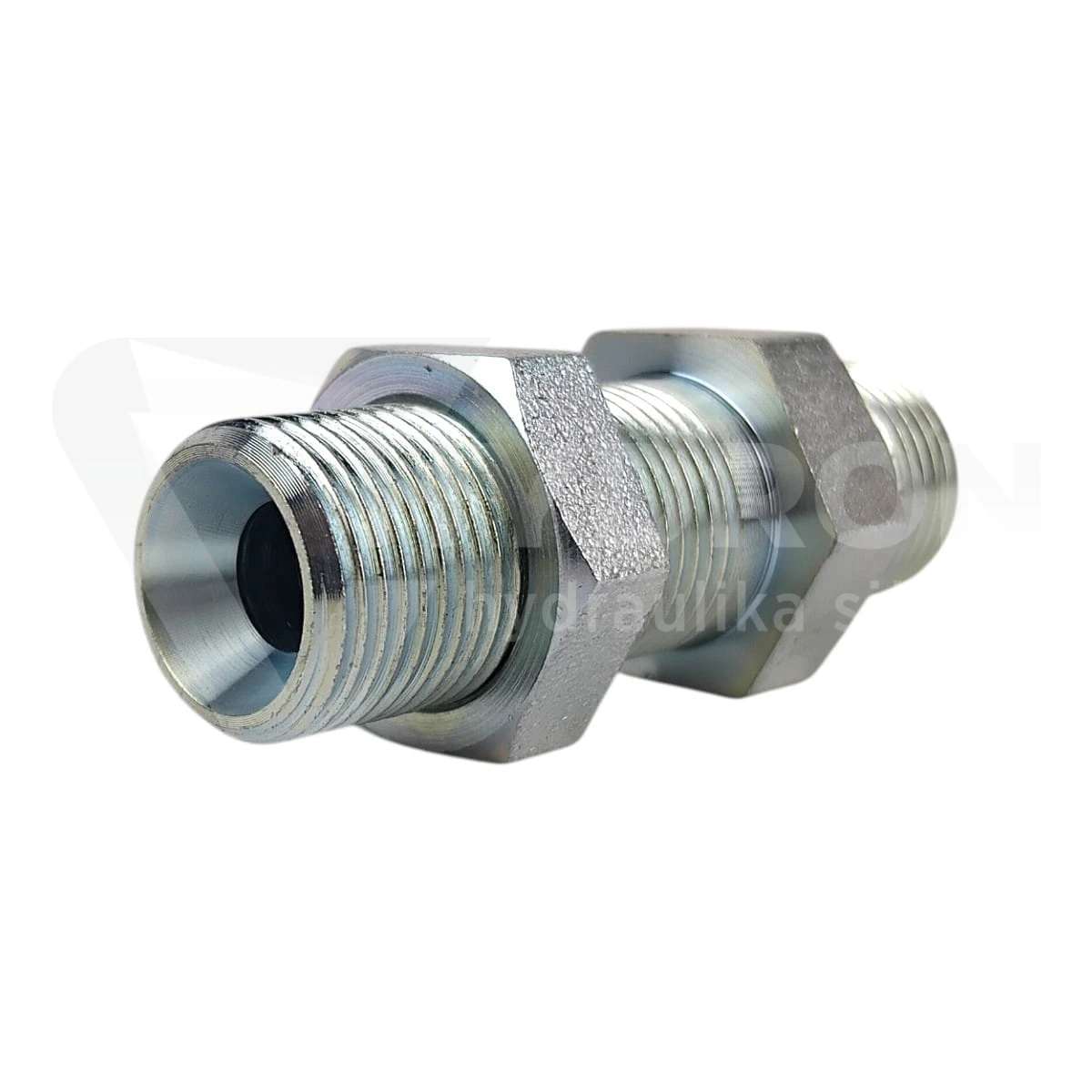

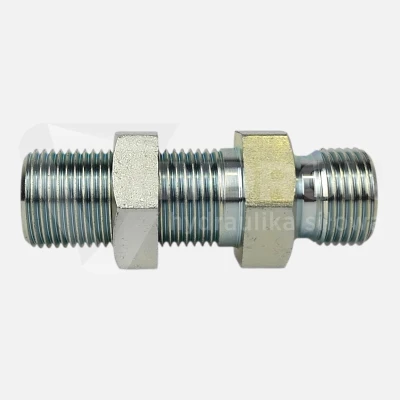

Złączka grodziowa BSP 1" z przeciwnakrętką

Złączka grodziowa BSP 1" z przeciwnakrętką jest elementem hydraulicznym przeznaczonym do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik, płytę montażową lub obudowę maszyny. Po obu stronach posiada ten sam gwint 1" BSP, dlatego nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Korpus złączki umożliwia osadzenie punktu przyłączeniowego w konstrukcji, a przeciwnakrętka pozwala unieruchomić element w otworze montażowym. Produkt wykonano ze stali automatowej i zabezpieczono ocynkiem w pasywacji białej.

Parametry techniczne

Produkt: złączka grodziowa BSP 1" z przeciwnakrętką
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP
Rozmiar gwintu 1: 1" BSP
Wymiar gwintu 1: 33,0-33,2 mm zewnętrznie / 30,3-30,8 mm wewnętrznie
Rozmiar gwintu 2: 1" BSP
Wymiar gwintu 2: 33,0-33,2 mm zewnętrznie / 30,3-30,8 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 1" BSP
Gwint mniejszy: brak różnicy, obie strony 1" BSP
Długość całkowita: 86 mm
Długość krótszego gwintu: 18 mm
Długość dłuższego gwintu: 56 mm
Szerokość sześciokąta: 12 mm
Sześciokąt na klucz: 41 mm
Szerokość przeciwnakrętki: 9 mm
Ciśnienie pracy: 200 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Vitillo: ANGG1616P
Oznaczenie alternatywne: XSV 1" / 6B-16
Kod produktu: ZN-141-1 1/1
Kod kreskowy EAN: 2000010018024

Złączka grodziowa BSP 1" do przejścia przez panel

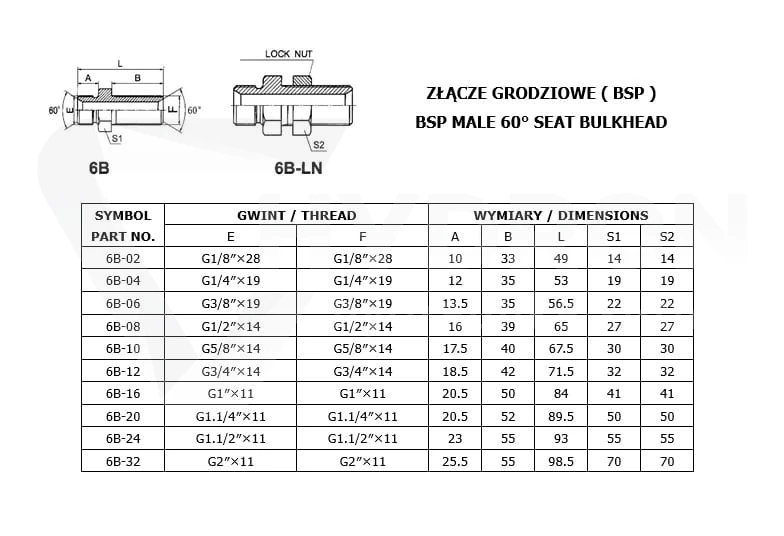

Ten wariant stosuje się wtedy, gdy przewód, rura lub odcinek instalacji hydraulicznej ma przejść przez przegrodę i zostać zamocowany w stałym punkcie. Złączka grodziowa ogranicza pracę przewodu na krawędzi otworu, ułatwia kontrolę połączenia i pozwala uporządkować instalację po obu stronach panelu. W innych rozmiarach tego samego standardu warto sprawdzić kategorię złączki grodziowe BSP.

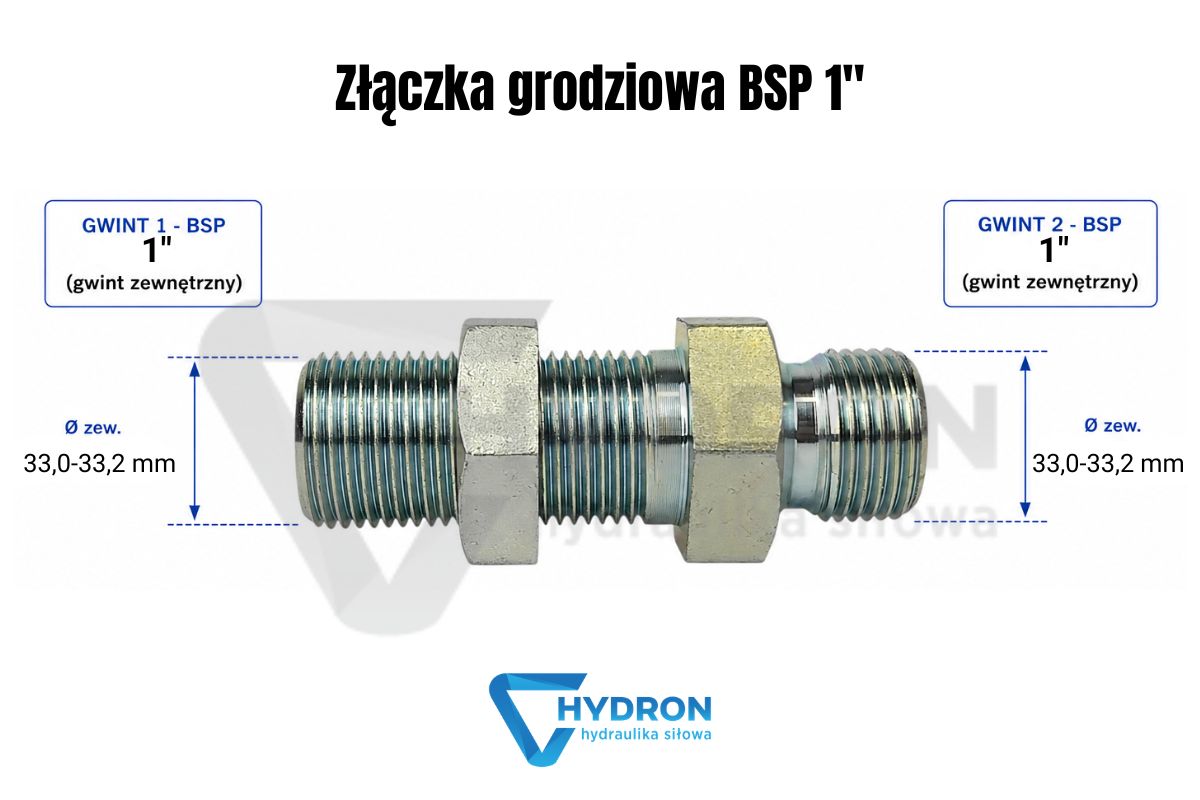

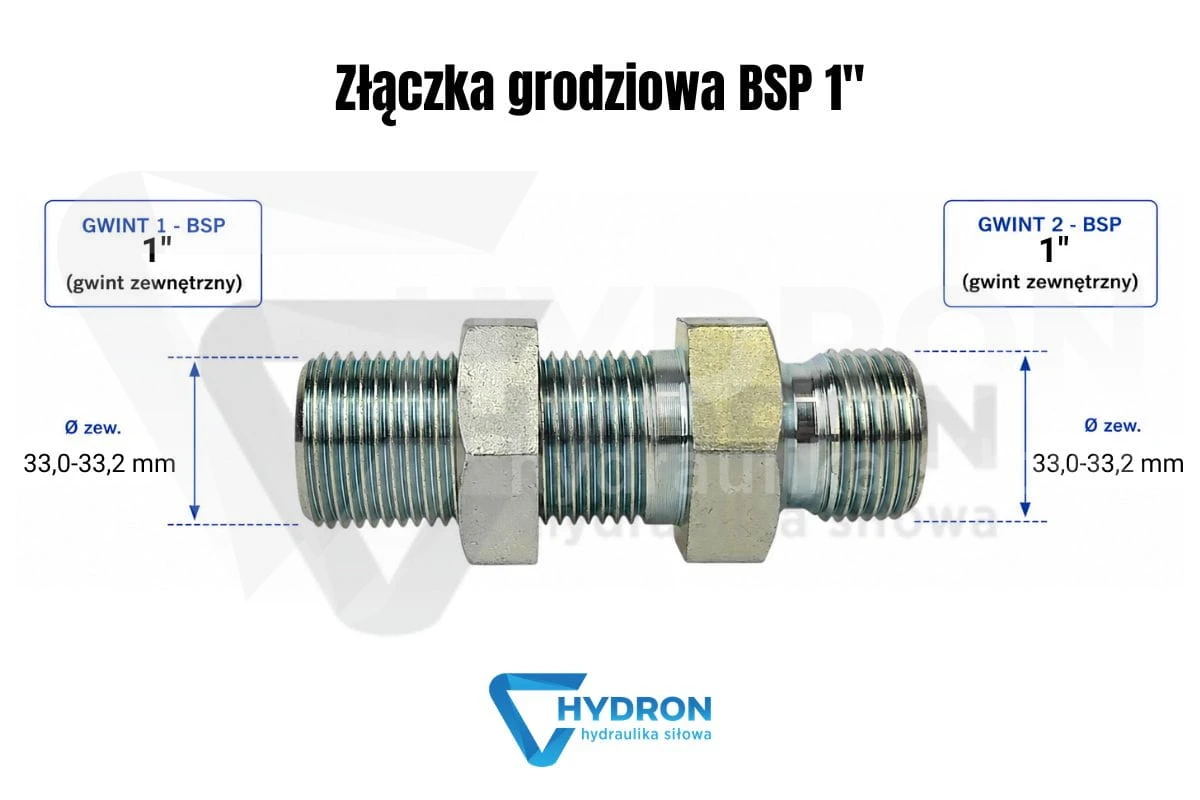

Gwint 1" BSP po obu stronach

Produkt ma gwint 1" BSP z obu stron. Oznacza to, że złączka nie zmienia średnicy połączenia i nie przechodzi na inny standard uszczelnienia. Przy doborze trzeba sprawdzić nie tylko nazwę calową, ale również rzeczywisty wymiar gwintu, typ końcówki, sposób uszczelnienia i miejsce montażu. Gwinty BSP, JIC, ORFS oraz NPT mogą wyglądać podobnie, ale nie są zamienne. Jeżeli instalacja wymaga innego systemu, warto porównać złączki grodziowe ORFS albo złączki grodziowe JIC UNF.

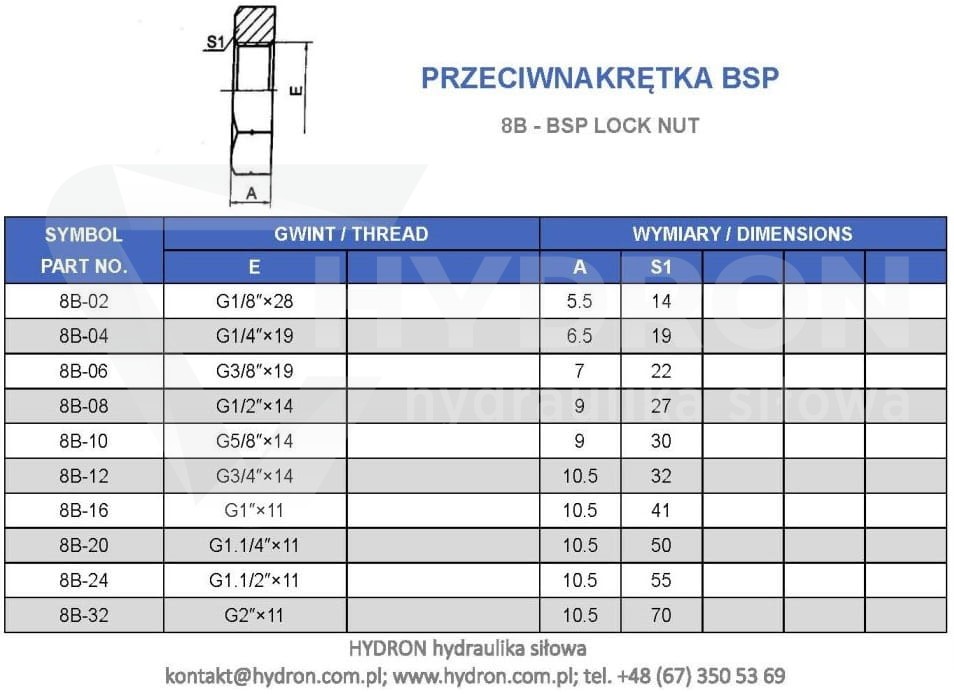

Przeciwnakrętka i stabilne osadzenie w grodzi

Przeciwnakrętka pozwala zablokować złączkę w otworze montażowym i ograniczyć jej obracanie podczas podłączania przewodu. Przy rozmiarze 1" BSP ma to duże znaczenie, ponieważ przewód lub rura mogą przenosić wyraźne siły na punkt montażowy. Otwór w panelu powinien być wykonany równo, a złączka po dokręceniu nie powinna być ustawiona pod kątem. Dobrze osadzona grodziówka pracuje jako stały punkt instalacji, a nie jako luźny adapter wiszący na przewodzie.

Kiedy wybrać grodziówkę BSP 1" zamiast zwykłej mufy

Zwykła mufa lub adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 1" jest właściwym wyborem wtedy, gdy punkt połączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub obudowie. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu elementu niż przejście przez gródź.

Ciśnienie pracy 200 bar i ocena całej instalacji

Ciśnienie pracy tej złączki wynosi 200 bar. Ten parametr dotyczy samego elementu, ale cały układ hydrauliczny trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, rura, zawór albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale również stan powierzchni styku, prowadzenie przewodu i rzeczywiste ciśnienie robocze. Do kontroli układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 1"

Podczas montażu złączka powinna być ustawiona prosto w otworze, a przeciwnakrętka musi stabilnie dociskać korpus do panelu. Przewód po obu stronach nie powinien ciągnąć złączki pod kątem ani przenosić na nią całego ciężaru instalacji. Przy rozmiarze 1" BSP trzeba zwrócić uwagę na promień gięcia przewodu, miejsce na dokręcenie oraz dodatkowe podparcie odcinka. Przy wykonywaniu nowego przewodu dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości i ustawienia końcówek.

Najczęstsze błędy przy doborze BSP 1"

Najczęstszy błąd to dobór części wyłącznie po oznaczeniu 1", bez potwierdzenia standardu BSP. Drugi problem to traktowanie złączki grodziowej jak zwykłego adaptera i montaż bez wykorzystania funkcji przeciwnakrętki. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego mocowania i cała jego praca przenosi się na grodziówkę. Jeżeli przewód biegnie blisko ramy, osłony lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurę. W instalacji pracującej w drganiach trzeba przewidzieć dodatkowe podparcie po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić mniejszą złączkę grodziową BSP 3/4" albo większą złączkę grodziową BSP 1.1/2". Jeżeli potrzebna jest wersja o podwyższonej odporności korozyjnej, można porównać także złączkę grodziową BSP 1" stal nierdzewna.

FAQ

Czy złączka grodziowa BSP 1" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 1"?

Produkt ma gwint 1" BSP po obu stronach.

Czy złączka BSP 1" jest redukcją?

Nie. Obie strony mają ten sam gwint 1" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa BSP 1"?

Ciśnienie pracy wynosi 200 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza BSP w tej złączce?

BSP to calowy gwint rurowy stosowany w hydraulice. Przy doborze trzeba potwierdzić standard BSP, ponieważ podobne wizualnie gwinty calowe nie muszą być ze sobą zgodne.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 1"?

Przed zakupem należy sprawdzić gwint 1" BSP po obu stronach, ciśnienie pracy 200 bar, długość 86 mm, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
