Złączka grodziowa BSP 3/4"

Przejdź do sekcji Opinie

30,71 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/4" BSP
Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
Rozmiar gwintu 2 3/4" BSP
Rozmiar gwintu 2 w milimetrach 26,1-26,4zew./24,1-24,5wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 250 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ANGG1212P

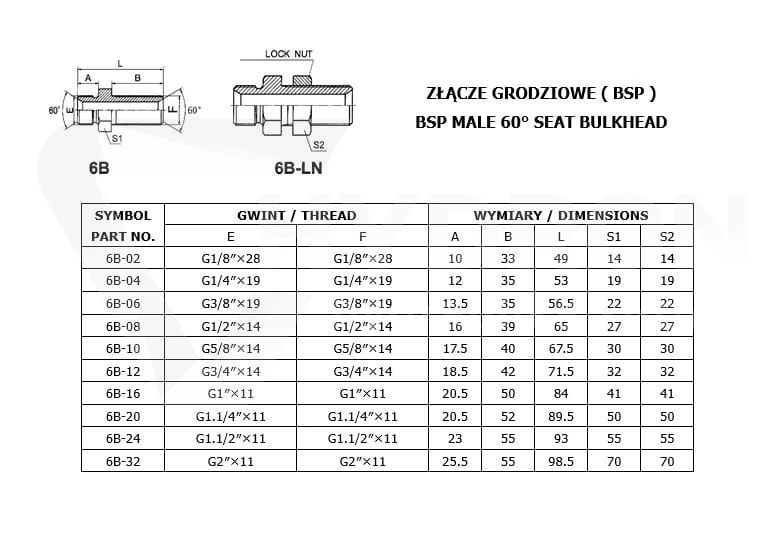

Oznaczenie alternatywne XSV 3/4" / 6B-12

Opis

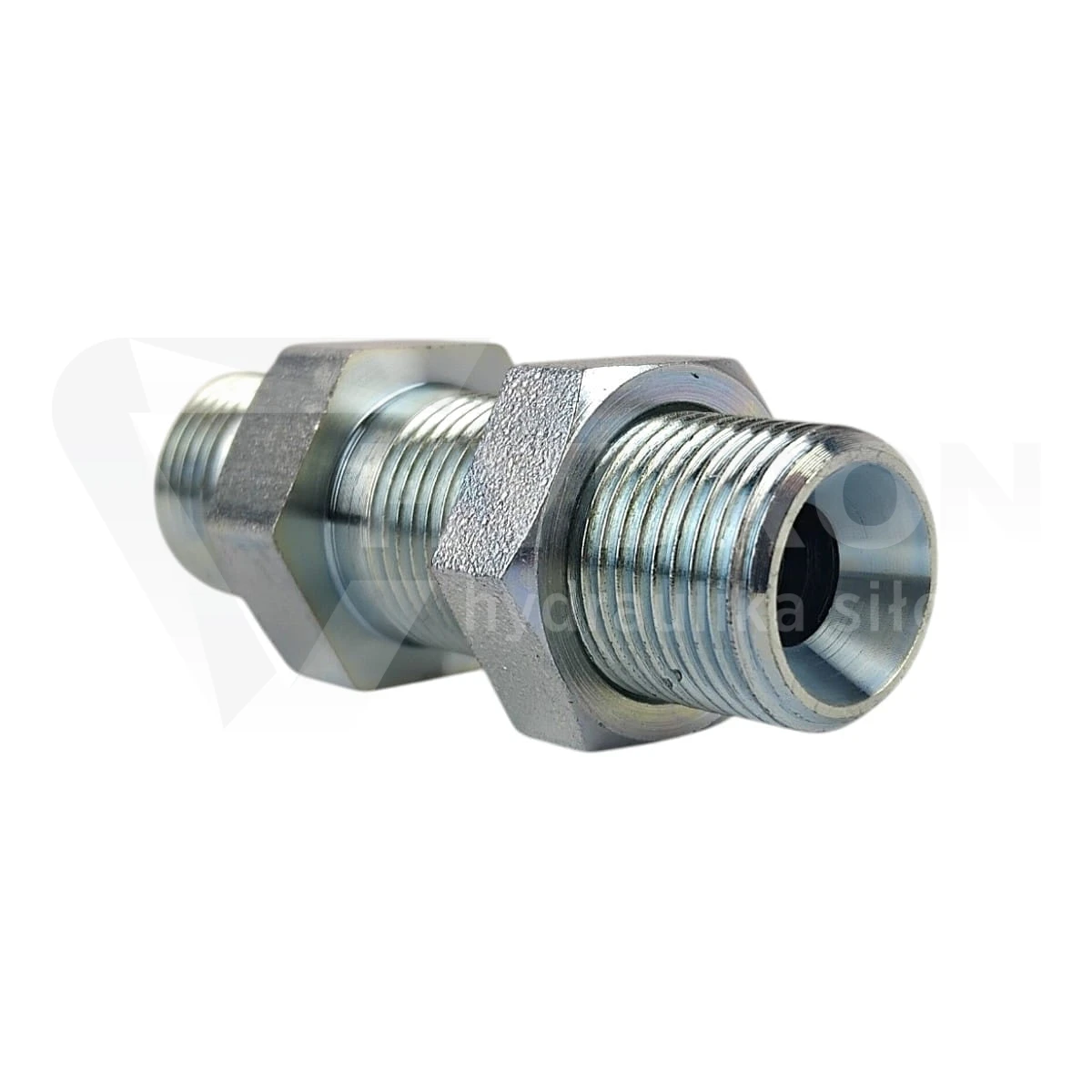

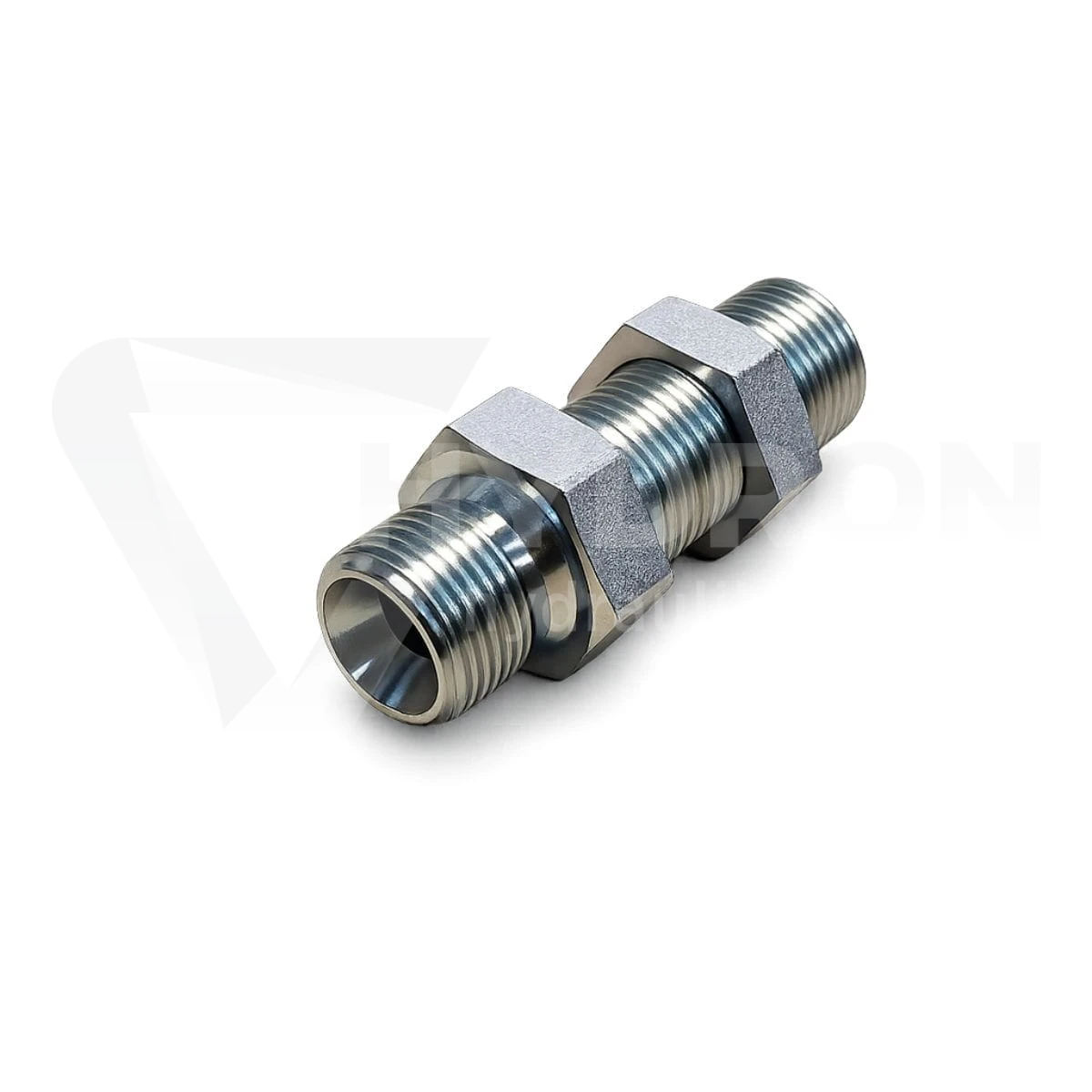

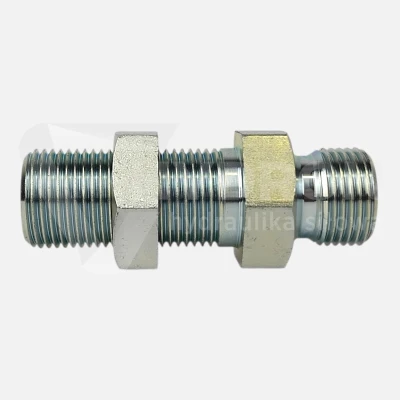

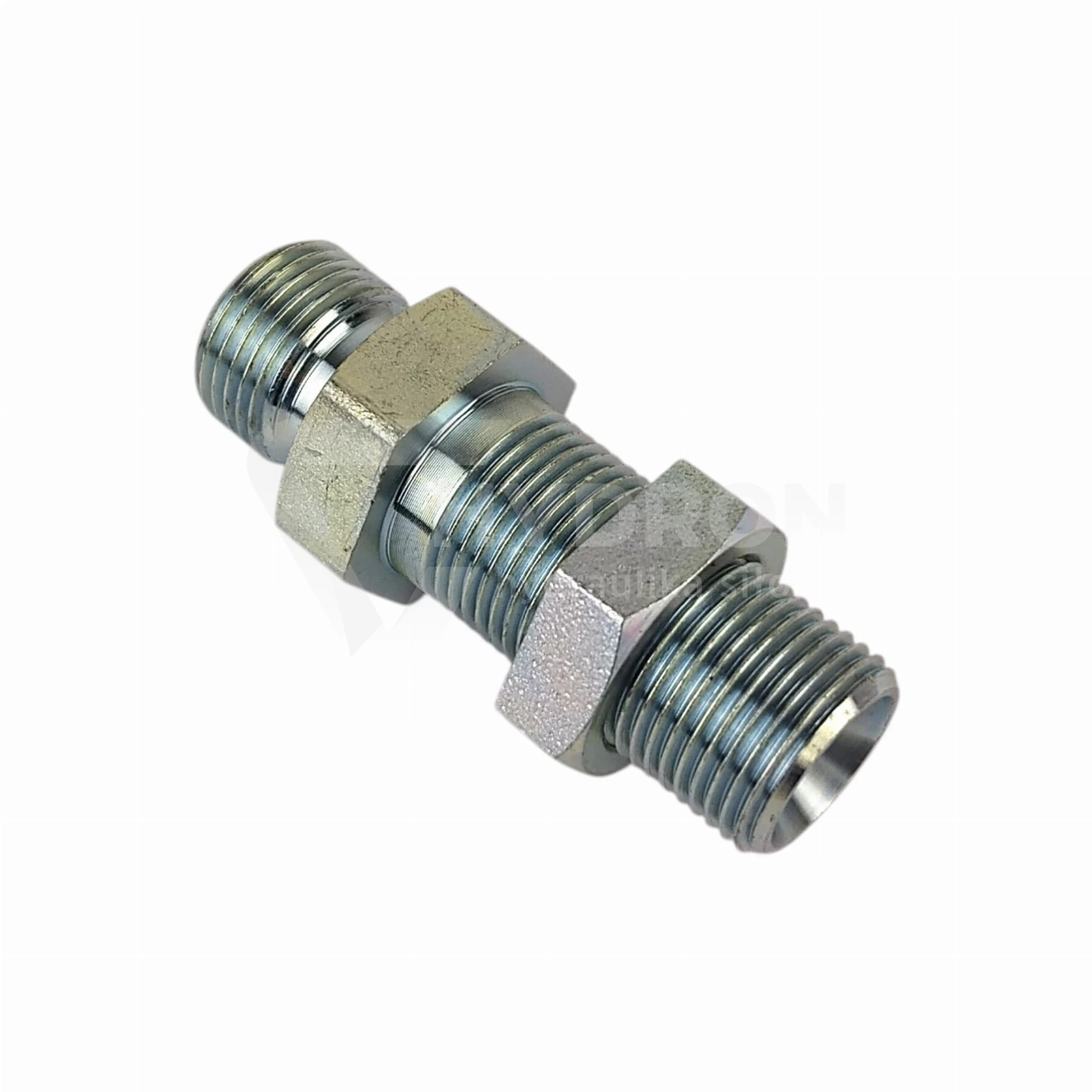

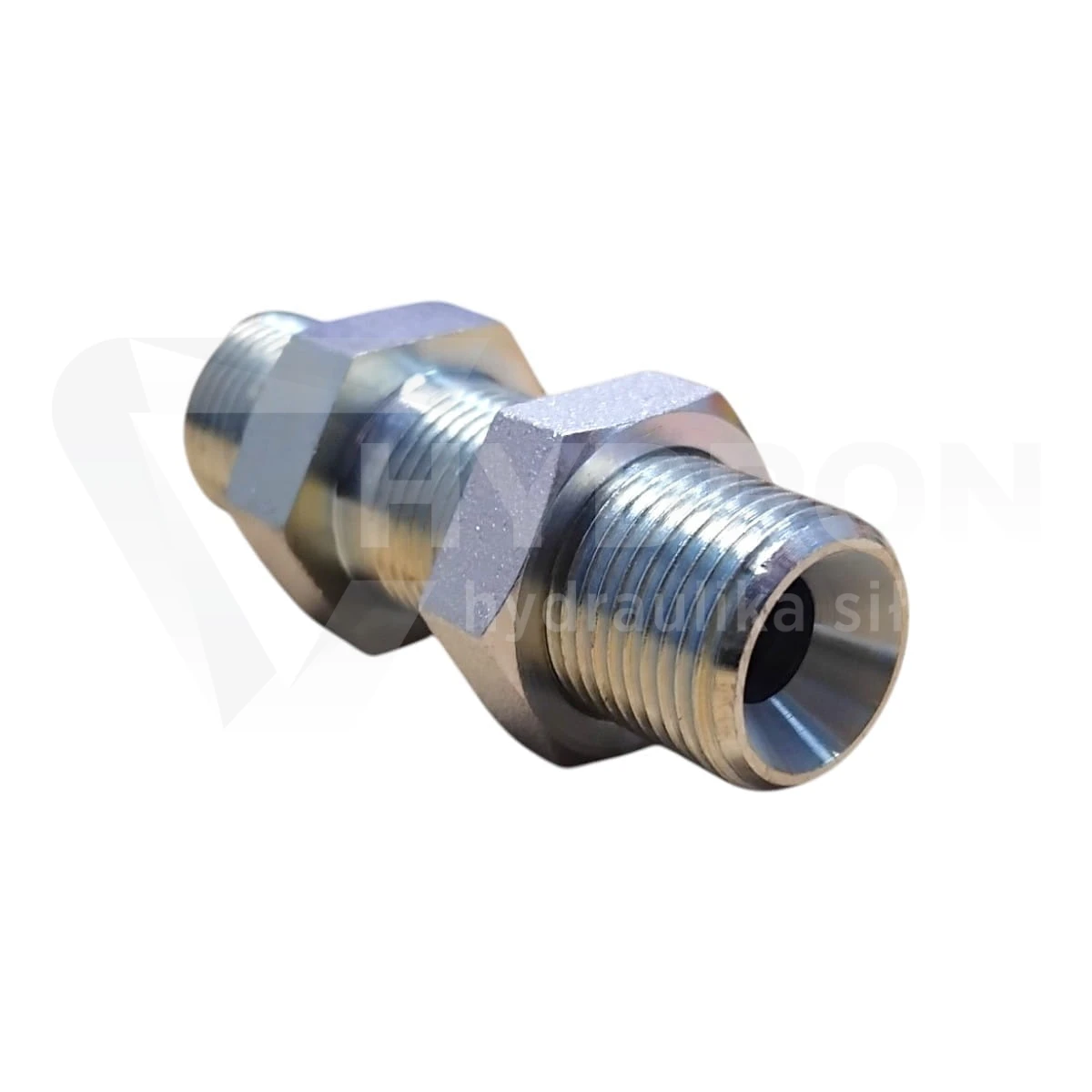

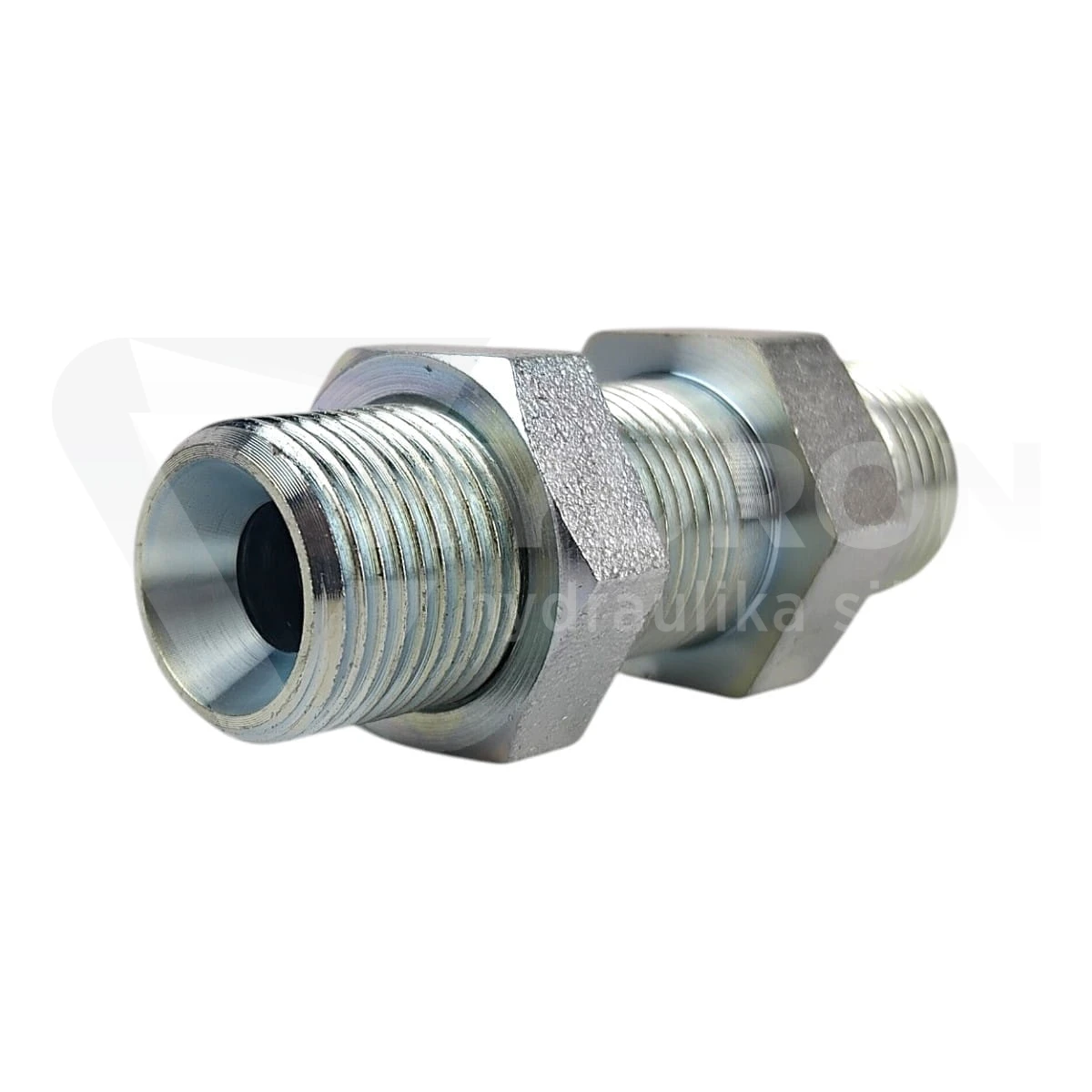

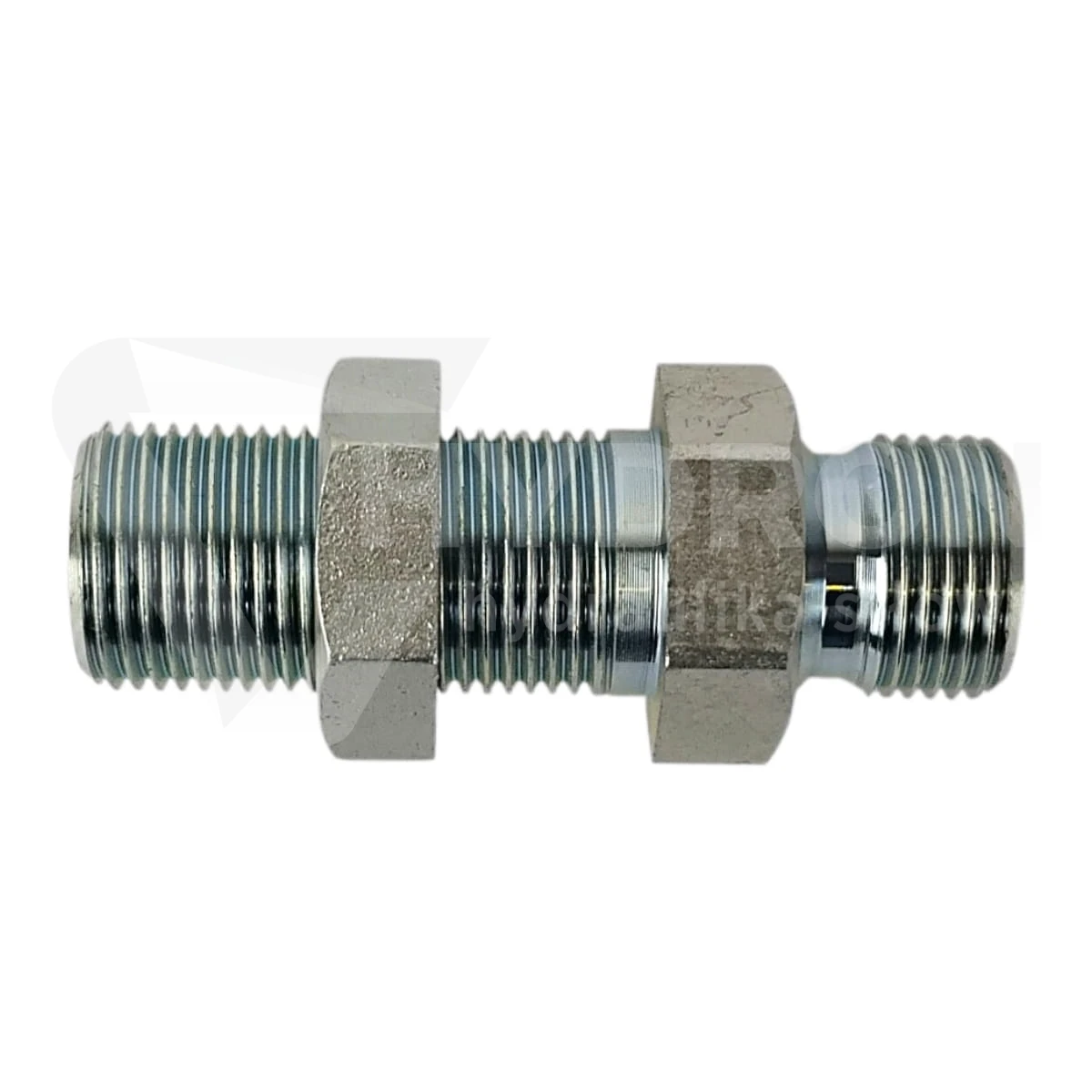

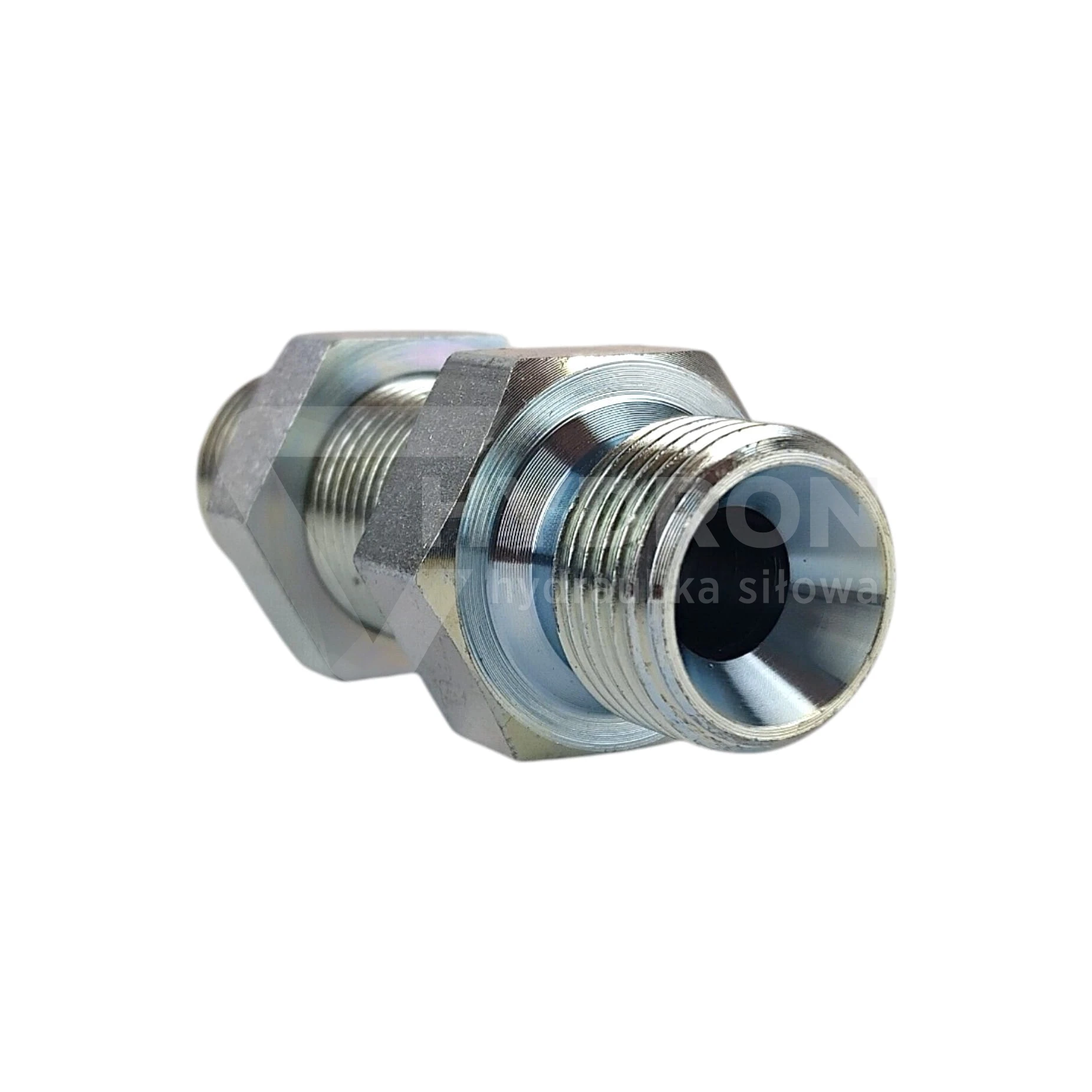

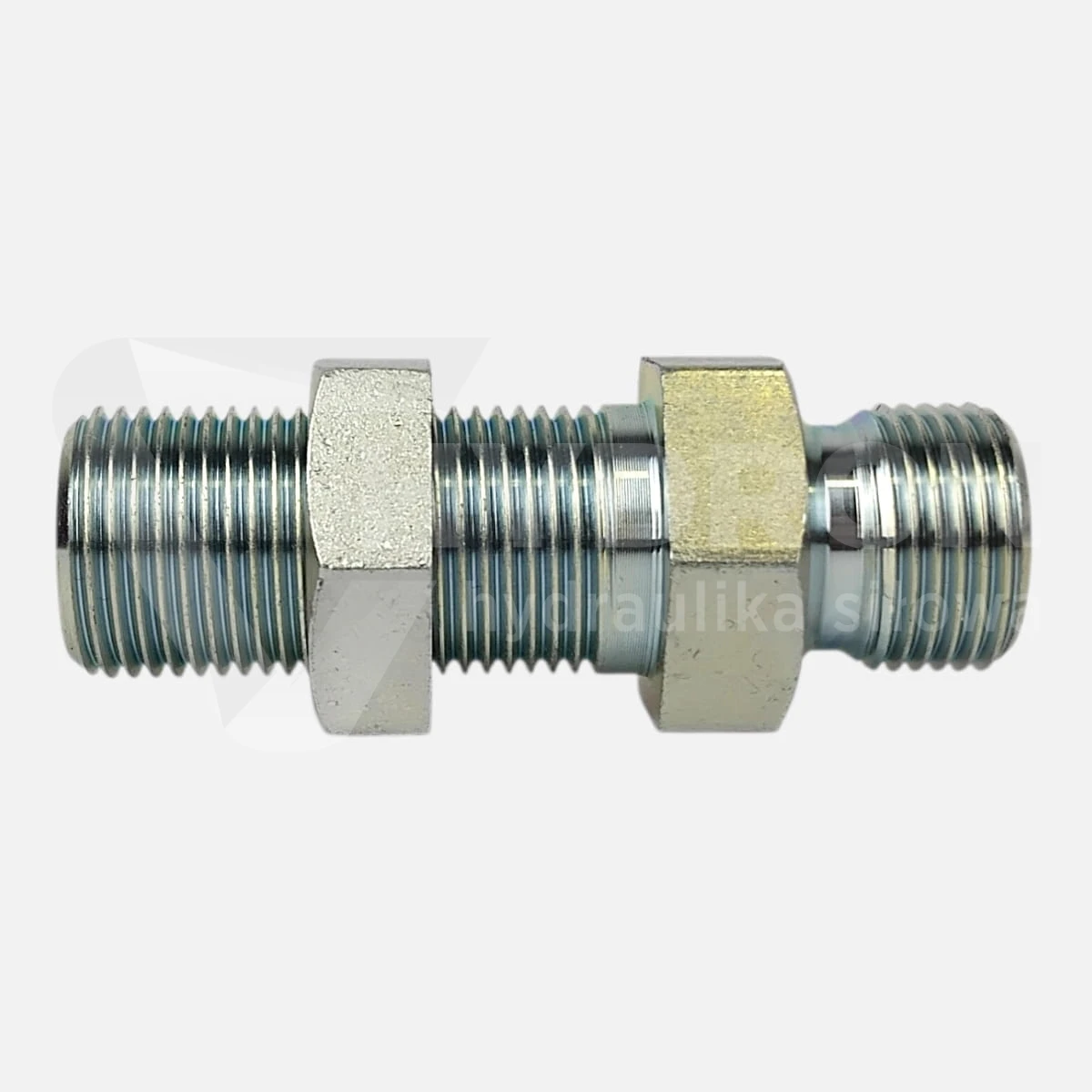

Złączka grodziowa BSP 3/4" z przeciwnakrętką

Złączka grodziowa BSP 3/4" z przeciwnakrętką służy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik, obudowę lub płytę montażową maszyny. Po obu stronach ma ten sam gwint 3/4" BSP, dlatego nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Korpus złączki umożliwia osadzenie punktu przyłączeniowego w konstrukcji, a przeciwnakrętka pozwala unieruchomić element w otworze montażowym.

Parametry techniczne

Produkt: złączka grodziowa BSP 3/4" z przeciwnakrętką
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP
Rozmiar gwintu 1: 3/4" BSP
Wymiar gwintu 1: 26,1-26,4 mm zewnętrznie / 24,1-24,5 mm wewnętrznie
Rozmiar gwintu 2: 3/4" BSP
Wymiar gwintu 2: 26,1-26,4 mm zewnętrznie / 24,1-24,5 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 3/4" BSP
Gwint mniejszy: brak różnicy, obie strony 3/4" BSP
Długość całkowita: 72 mm
Ciśnienie pracy: 250 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Vitillo: ANGG1212P
Oznaczenie alternatywne: XSV 3/4" / 6B-12
Kod produktu: ZN-141-1 3/4/3/4
Kod kreskowy EAN: 2000010018017

Złączka grodziowa BSP 3/4" do montażu przez panel

Ten element stosuje się wtedy, gdy przewód, rura lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Złączka grodziowa stabilizuje miejsce przejścia, ogranicza pracę przewodu na krawędzi otworu i ułatwia kontrolę połączenia podczas serwisu. Inne rozmiary tego samego typu można porównać w kategorii złączki grodziowe BSP.

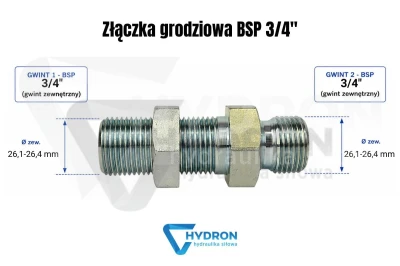

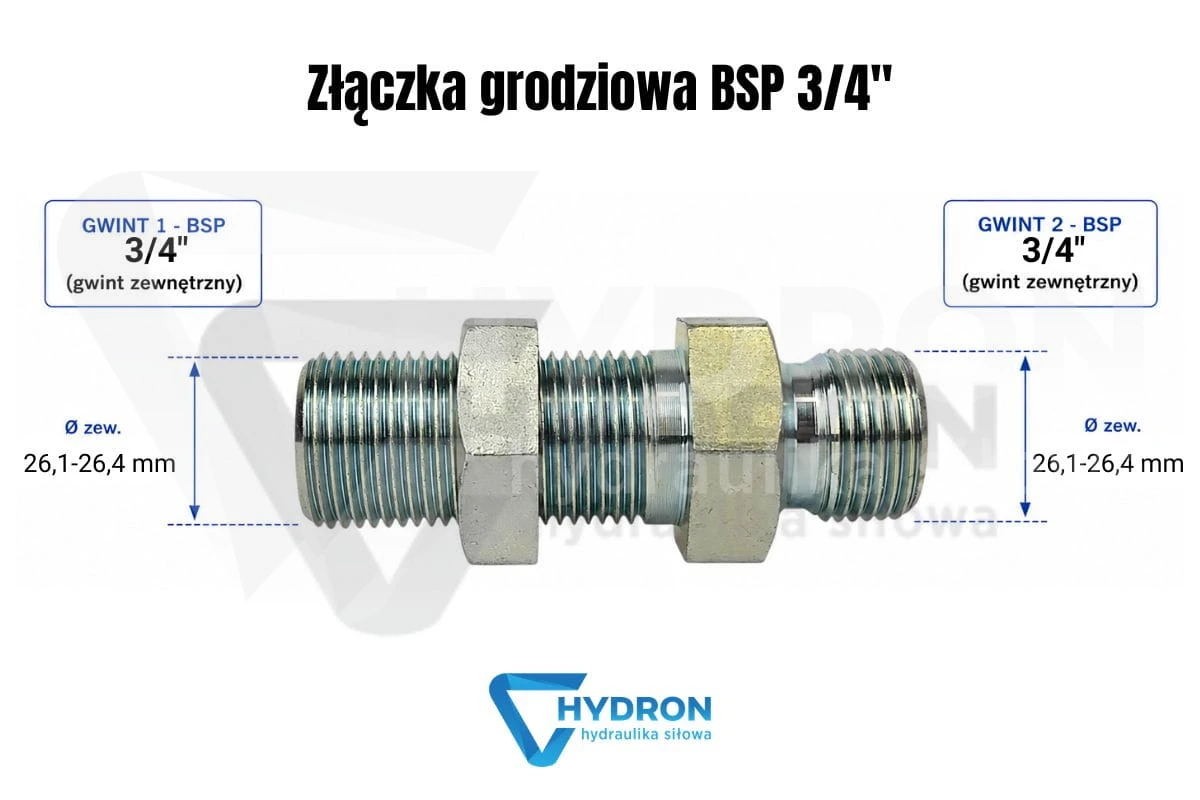

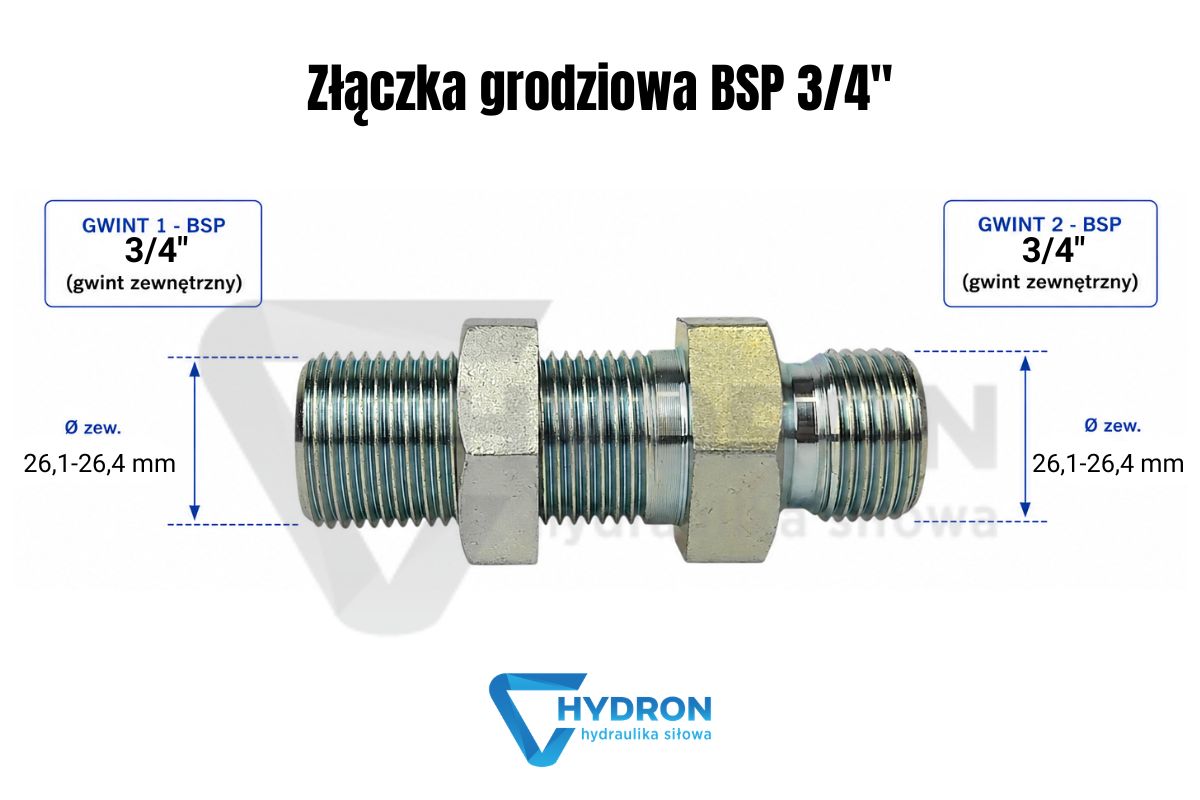

Gwint 3/4" BSP po obu stronach

Produkt ma gwint 3/4" BSP z obu stron, więc pracuje jako proste przejście grodziowe bez zmiany średnicy i bez przejścia na inny standard. Przy doborze trzeba sprawdzić nie tylko oznaczenie 3/4", ale również rzeczywistą średnicę gwintu, typ końcówki, sposób uszczelnienia i element współpracujący po obu stronach grodzi. Gwinty BSP, JIC, ORFS oraz NPT mogą wyglądać podobnie, ale nie są zamienne. Jeżeli w układzie występuje inny system, warto porównać złączki grodziowe JIC UNF albo złączki grodziowe ORFS.

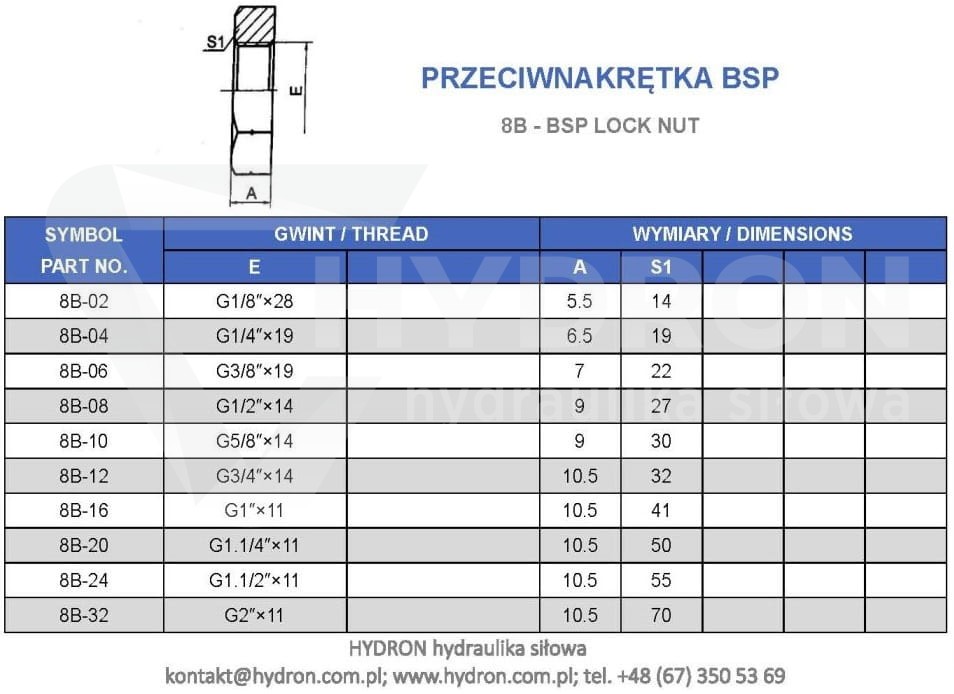

Przeciwnakrętka i stabilne osadzenie w grodzi

Przeciwnakrętka jest ważna przy montażu grodziowym, ponieważ pozwala unieruchomić złączkę w panelu i ograniczyć jej obracanie podczas podłączania przewodu. Przy gwincie 3/4" BSP przewód może przenosić wyraźne siły na punkt montażowy, szczególnie w maszynach mobilnych i instalacjach narażonych na drgania. Otwór w grodzi powinien być wykonany równo, a sama złączka po dokręceniu nie może być ustawiona pod kątem.

Kiedy wybrać grodziówkę BSP 3/4" zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 3/4" jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub obudowie. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 250 bar i ocena całej instalacji

Ciśnienie pracy tej złączki wynosi 250 bar. Ten parametr dotyczy samego elementu, ale cały układ hydrauliczny trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rura albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale również stan powierzchni styku, prowadzenie przewodu i rzeczywiste ciśnienie robocze. Do kontroli układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 3/4"

Podczas montażu złączka powinna być ustawiona prosto w otworze, a przewód po obu stronach nie powinien ciągnąć korpusu pod kątem. Zbyt krótki wąż, źle dobrana końcówka kątowa albo sztywna rura prowadzona pod naprężeniem mogą obciążać gwint i powodować nieszczelność dopiero po uruchomieniu maszyny. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze złączki BSP 3/4"

Najczęstszy błąd to dobór części tylko po oznaczeniu „3/4 cala”, bez potwierdzenia standardu BSP. Drugi problem to stosowanie grodziówki jak zwykłej przejściówki, bez wykorzystania jej funkcji montażowej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na złączkę. Jeżeli przewód biegnie blisko ramy, osłony lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurę. W instalacji pracującej w drganiach trzeba przewidzieć dodatkowe podparcie po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić mniejszą złączkę grodziową BSP 1/2" albo większą złączkę grodziową BSP 1". Jeżeli potrzebna jest wersja odporna na korozję, można porównać także złączkę grodziową BSP 3/4" stal nierdzewna.

FAQ

Czy złączka grodziowa BSP 3/4" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 3/4"?

Produkt ma gwint 3/4" BSP po obu stronach.

Czy złączka BSP 3/4" jest redukcją?

Nie. Obie strony mają ten sam gwint 3/4" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa BSP 3/4"?

Ciśnienie pracy wynosi 250 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza BSP w tej złączce?

BSP to calowy gwint rurowy stosowany w hydraulice. Przy doborze trzeba potwierdzić standard BSP, ponieważ podobne wizualnie gwinty calowe nie muszą być ze sobą zgodne.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 3/4"?

Przed zakupem należy sprawdzić gwint 3/4" BSP po obu stronach, ciśnienie pracy 250 bar, długość 72 mm, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
