Złączka M14X1,5/M16x1,5 8L/10L

Przejdź do sekcji Opinie

4,22 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-10/8L
Oznaczenie wg VITILLO AME1008L.1
Oznaczenie wg CAST 104106.1
Oznaczenie wg PARKER ERMETO GR10/08L

Opis

Złącze proste redukcyjne M14X1,5/M16x1,5 8L/10L

Złączka hydrauliczna M14x1,5/M16x1,5 8L/10L to wysokiej jakości element łączący, przeznaczony do systemów hydraulicznych wymagających niezawodnych połączeń. Dzięki precyzyjnemu wykonaniu zapewnia szczelność i trwałość instalacji. Wysoka jakość wykonania: precyzyjne gwinty zapewniają łatwy montaż i szczelność. Trwałość: stal ocynkowana chroni przed korozją, wydłużając żywotność elementu. Uniwersalność: kompatybilność z różnymi systemami hydraulicznymi dzięki zgodności z normą DIN 2353. Złącze znormalizowane wersja lekka ze stożkowym samouszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym. Słowa kluczowe: nypel metryczny, złączka BB, łącznik metryczny, złączka prosta.

Parametry techniczne złączki redukcyjnej

Gwint zewnętrzny 1: metryczny M14x1,5 8L - wersja lekka
Gwint zewnętrzny 2: metryczny M16x1,5 10L - wersja lekka
Materiał wykonania : stal pokryta ocynkiem
Ciśnienie robocze: do 315 bar
Norma wykonania : DIN 2353
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Ciśnienie nominalne: 315bar
Typ cieczy: olej hydrauliczny
oznaczenie wg Cast: 104106.1
oznaczenie wg Rastelli Raccordi: Tn98R-10/8L
oznaczenie wg Parker Ermeto: GR10/08L
oznaczenie wg Vitillo : AME1008L.1
Złącze proste redukcyjne Typ: TN:98R
nazwa angielska : Straight reducing coupling

Zastosowanie redukcji gwintów metrycznych

Złączka ta jest stosowana w układach hydraulicznych do łączenia przewodów o różnych średnicach. Idealna dla przemysłu maszynowego, rolniczego oraz budowlanego, gdzie wymagana jest wysoka jakość i niezawodność połączeń. Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i przemyśle.

Redukcja gwintu metrycznego M14/M16 – co warto wiedzieć ?

W układach hydrauliki siłowej oraz instalacjach przemysłowych często zachodzi potrzeba połączenia elementów o różnych średnicach gwintów. W takich sytuacjach stosuje się redukcje gwintu metrycznego, które umożliwiają bezpieczne i szczelne łączenie przewodów, zaworów czy złączy hydraulicznych o różnych wymiarach. Redukcje metryczne, takie jak złączka przyłączka M14x1,5 na M16x1,5 (8L-10L), znajdują zastosowanie w: ✔ Układach hydraulicznych – do adaptacji przewodów i zaworów o różnych średnicach, ✔ Instalacjach pneumatycznych – w połączeniach elementów pod ciśnieniem, ✔ Maszynach i pojazdach – w systemach smarowania, chłodzenia i sterowania hydraulicznego, ✔ Systemach przemysłowych – np. w rurociągach, gdzie konieczna jest zmiana średnicy połączenia.

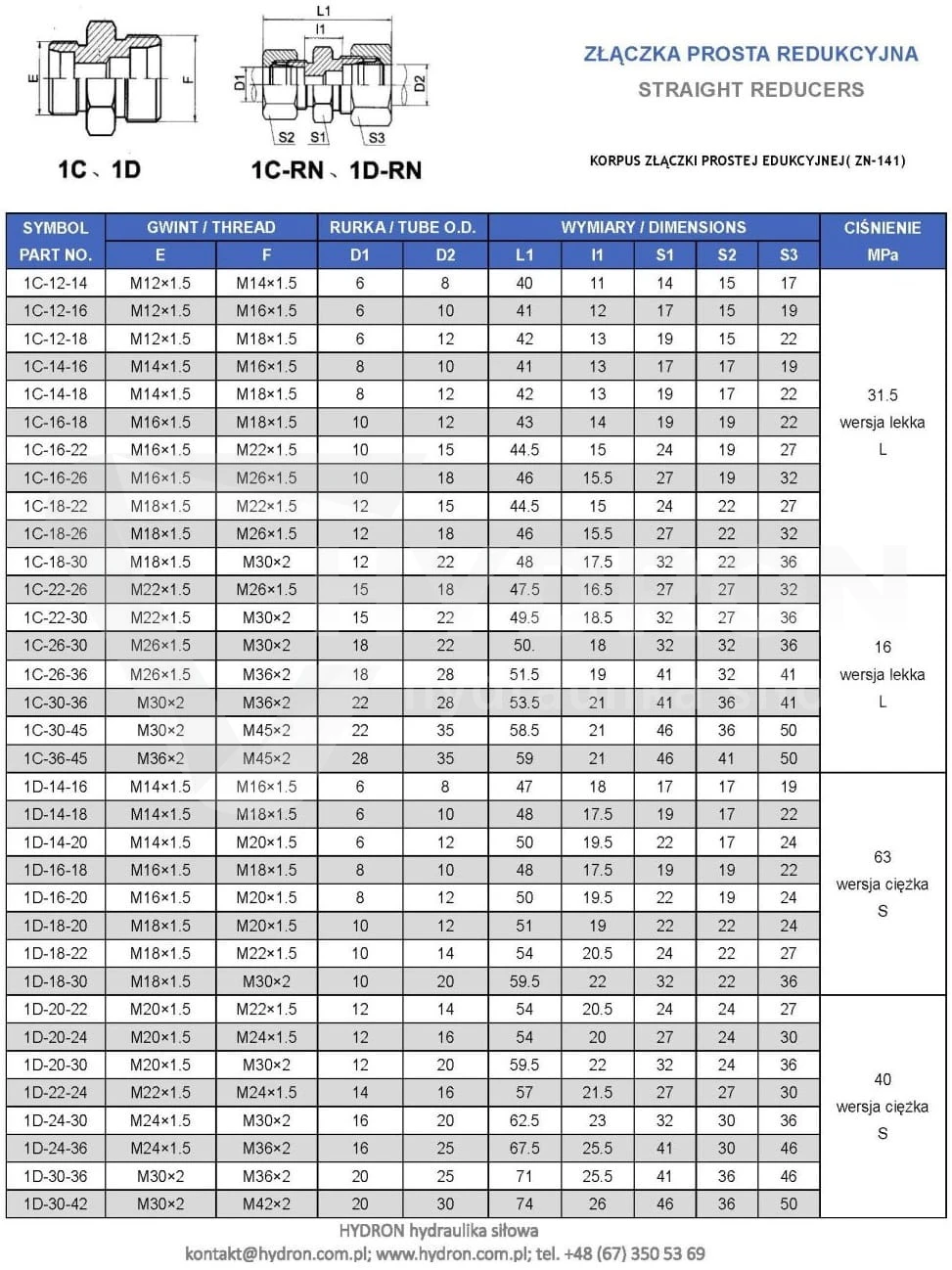

Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
