Złączka prosta BB M45X2 35L

Przejdź do sekcji Opinie

35,23 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M45x2
Rozmiar gwintu 1 w milimetrach 44,6-44,9zew./42,4-42,8wew.
Rozmiar gwintu 2 M45X2
Rozmiar gwintu 2 w milimetrach 44,6-44,9zew./42,4-42,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN98-35L
Oznaczenie wg VITILLO AME35L.1
Oznaczenie wg CAST 103512.1
Oznaczenie wg PARKER ERMETO XG 35-L | G35L
Oznaczenie alternatywne 1C-45

Opis

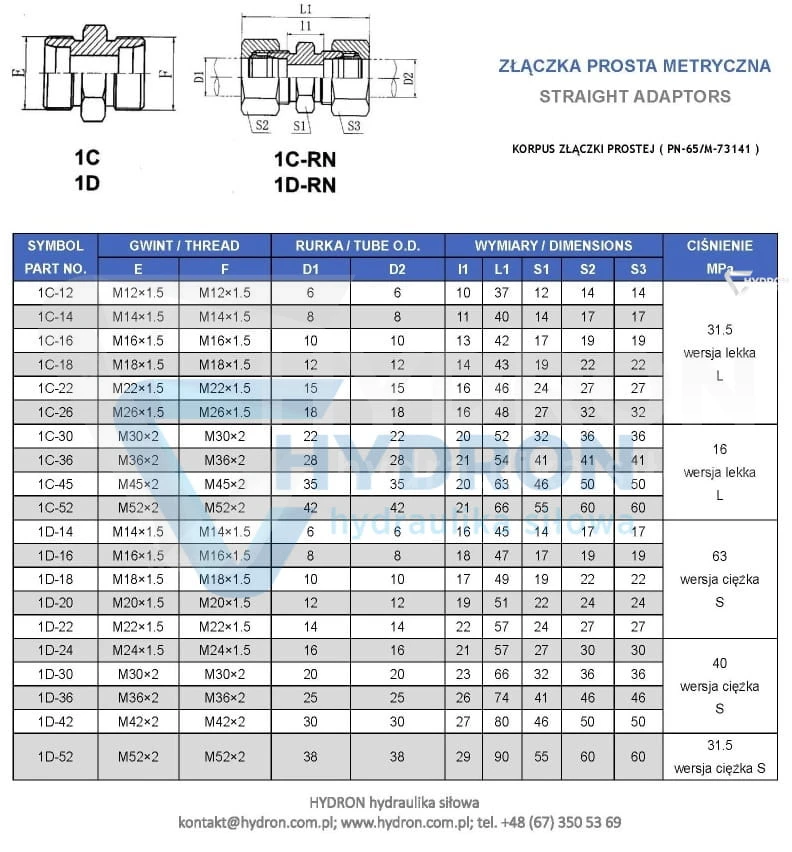

Złączka prosta BB M45x2 35L – łącznik metryczny hydrauliczny 24°

Złączka prosta BB M45x2 35L to stalowy korpus złącza hydraulicznego z dwoma gwintami zewnętrznymi M45x2 i stożkami zaciskowymi 24°. Przeznaczona jest do łączenia przewodów hydraulicznych oraz elementów wyposażonych w kompatybilne przyłącza metryczne serii lekkiej L. Wykonana według PN-65/M-73141 i DIN 2353, znajduje zastosowanie w maszynach rolniczych, leśnych, budowlanych oraz instalacjach przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ: 35L, seria lekka.
Gwint zewnętrzny strony 1: M45x2.
Gwint zewnętrzny strony 2: M45x2.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 160 bar.
Długość całkowita: 41 mm.
Rozmiar sześciokąta pod klucz: 46 mm.
Średnica zewnętrzna gwintu: 44,6–44,9 mm.
Średnica wewnętrzna gwintu: 42,4–42,8 mm.
Materiał: stal automatowa ocynkowana.
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Symbol produktu: 1C-45.
Ermeto: XG 35-L, G35L.
Rastelli Raccordi: TN98-35L.
Vitillo: AME35L.1.
CAST: 103512.1.
Typ złącza: TN98, G – złączka prosta 24°.

Zastosowanie złączki prostej BB 35L

Złączka hydrauliczna M45x2 35L umożliwia połączenie dwóch przewodów lub elementów instalacji wyposażonych w odpowiednie końcówki zaciskowe 24°. Stosowana jest w układach hydrauliki siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Połączenie stożkowe współpracuje z kompatybilnymi pierścieniami i nakrętkami zaciskowymi, umożliwiając wykonanie szczelnego połączenia po prawidłowym montażu.

Produkt określany jest również jako nypel metryczny M45x2, łącznik metryczny 35L, złączka BB 35L lub złącze proste hydrauliczne 24°.

Uwaga: Zdjęcie ma charakter poglądowy. Ze względu na różnice technologiczne dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych.
