Złączka AB M14x1,5/M18x1,5 8L/12L

Przejdź do sekcji Opinie

10,77 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 19,6-19,9zew./18,2-18,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Złącza ORFS (J1453 )
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg CAST 605303.1
Oznaczenie wg PARKER ERMETO RED12/08LOMD
Oznaczenie alternatywne 2C-18-14

Opis

Złączka AB M14x1,5/M18x1,5 8L/12L

Złączka AB M14x1,5 / M18x1,5 8L / 12L przeznaczona jest do łączenia elementów hydrauliki siłowej o różnych średnicach gwintów oraz różnych seriach przewodów rurowych. Tego typu redukcje stosowane są najczęściej podczas modernizacji instalacji hydraulicznych, napraw przewodów oraz adaptacji nowych komponentów do istniejących układów maszyn. Połączenie umożliwia przejście z gwintu M14x1,5 w serii 8L na większy gwint M18x1,5 w serii 12L bez konieczności przebudowy całego układu hydraulicznego.

Redukcja hydrauliczna M14x1,5 na M18x1,5

Redukcje hydrauliczne tego typu wykorzystywane są głównie wtedy, gdy zachodzi potrzeba połączenia przewodów lub komponentów o różnych średnicach przyłączy. W praktyce spotyka się to bardzo często podczas napraw starszych maszyn, gdzie nowe elementy hydrauliczne posiadają już inne rozmiary gwintów niż oryginalna instalacja. Zastosowanie odpowiedniej redukcji pozwala zachować szczelność układu i uniknąć prowizorycznych połączeń.

Złączka hydrauliczna 8L a 12L, różnice serii

Mimo podobnych gwintów seria 8L i 12L różni się średnicą przewodów rurowych oraz geometrią połączenia hydraulicznego. To jeden z najczęstszych powodów problemów montażowych w hydraulice siłowej. Użytkownicy często próbują dopasować elementy „na siłę”, co kończy się uszkodzeniem pierścienia zacinającego albo wyciekiem oleju pod ciśnieniem. W profesjonalnych instalacjach dobór serii zawsze powinien być zgodny z rzeczywistą średnicą rury hydraulicznej.

Jak poprawnie zabezpieczyć układ hydrauliczny?

Poza samą złączką bardzo ważny jest prawidłowy dobór pozostałych elementów instalacji. W praktyce warto stosować trwałe zakute węże hydrauliczne, odpowiednio dobrane złączki hydrauliczne metryczne oraz wytrzymałe osłony spiralne na węże chroniące przewody przed przetarciem i uszkodzeniami mechanicznymi.

Gwinty metryczne w hydraulice siłowej

Gwinty metryczne należą do najczęściej stosowanych standardów w europejskiej hydraulice siłowej. Odpowiedni dobór gwintu oraz serii hydraulicznej ma ogromne znaczenie dla szczelności i trwałości połączenia. Nieprawidłowe dopasowanie może skutkować uszkodzeniem instalacji już podczas pierwszego uruchomienia układu.

Zastosowanie:

Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.

Pomocne dane:

Średnica gwintu M14X1,5/M18X1,5 mierzona suwmiarką:
Średnica zewnętrzna [mm]: 17,6 - 17,9Średnica wewnętrzna [mm]: 12,2 - 12,6

Dane techniczne:

Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny M18X1,5
Gwint z drugiej strony: wewnętrzny metryczny M14X1,5
Wersja: lekka
Typ cieczy: olej hydrauliczny
Materiał:stal spawalna, galwanizowana odporna na korozję
oznaczenie wg Parker Ermeto: RED12/08LOMD
Oznaczenie wg Cast: 605303.1
Oznaczenie alternatywne: 2C-18-14
Złączka nakrętna, z jednej strony nakrętka obrotowa z gwintem wewnętrznym M14X1,5 8L z drugiej strony gwint zewnętrzny M18X1,5 12L

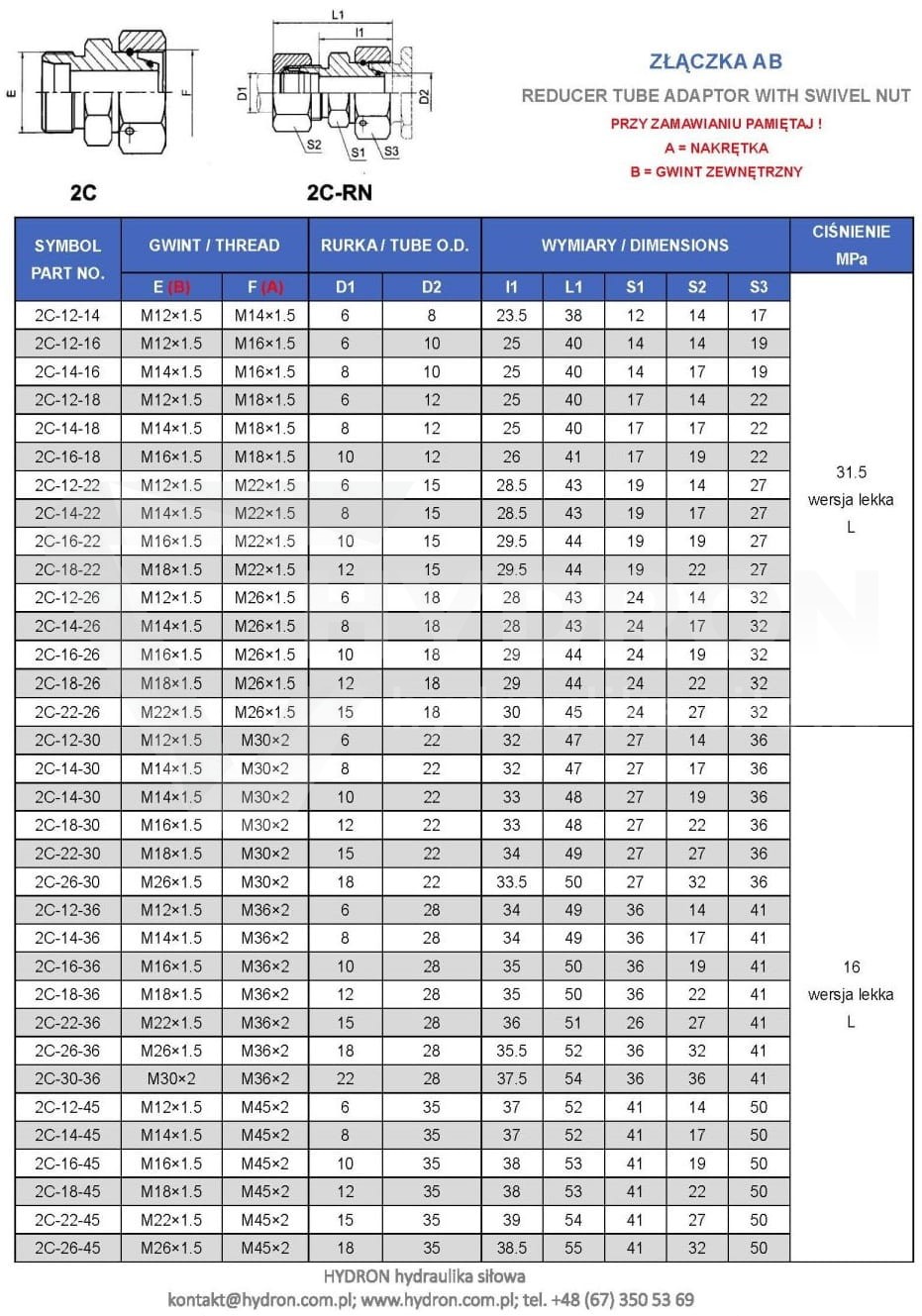

Złączka AB to złączka z nakrętką oraz gwintem zewnętrznym ( A = nakrętka obrotowa z gwintem wewnętrznym, B = gwint zewnętrzny )
