Złączka AB M18x1,5/M14x1,5 12L/8L

Przejdź do sekcji Opinie

12,29 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M14X1,5
Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN432-12/8L
Oznaczenie wg VITILLO AFE12LME08L.1
Oznaczenie wg CAST 605311.1
Oznaczenie wg PARKER ERMETO RED12/08LOMD
Oznaczenie alternatywne 2C-14-18

Opis

Złączka AB M18x1,5/M14x1,5 12L/8L

Złączka AB M18x1,5 / M14x1,5 12L / 8L to redukcyjny element hydrauliki siłowej przeznaczony do łączenia dwóch przewodów lub komponentów układu o różnych średnicach gwintów metrycznych. Model wykorzystywany jest w instalacjach hydraulicznych pracujących pod wysokim ciśnieniem, gdzie konieczne jest bezpieczne przejście z gwintu większego M18x1,5 na gwint mniejszy M14x1,5. Złączka znajduje zastosowanie zarówno w maszynach rolniczych, jak i w hydraulice przemysłowej, siłownikach, agregatach oraz układach mobilnych.

Czym jest złączka redukcyjna AB i gdzie znajduje zastosowanie?

Złączki redukcyjne AB stosowane są wszędzie tam, gdzie zachodzi potrzeba połączenia dwóch elementów instalacji hydraulicznej posiadających różne średnice gwintów. W praktyce bardzo często występują sytuacje serwisowe, gdzie siłownik, rozdzielacz lub przewód hydrauliczny posiada inne przyłącze niż pozostałe elementy układu. Zamiast wymiany całego komponentu można zastosować odpowiednio dobraną redukcję hydrauliczną. Ten wariant pozwala przejść z większego gwintu M18x1,5 na mniejszy M14x1,5, dzięki czemu możliwe jest szybkie dopasowanie instalacji bez ingerencji w konstrukcję maszyny. Produkt znajduje zastosowanie między innymi w układach hydraulicznych ciągników, ładowaczy, maszyn budowlanych, pras hydraulicznych oraz urządzeń przemysłowych.

Błąd doboru gwintu w hydraulice siłowej

Jednym z częstszych błędów podczas napraw hydrauliki jest dobór złączki wyłącznie „na oko”. Gwint M18x1,5 oraz M14x1,5 różnią się nie tylko średnicą, ale również przepływem i zastosowaniem w konkretnej serii hydraulicznej. Próba montażu nieprawidłowej redukcji może powodować nieszczelności, uszkodzenie stożka uszczelniającego lub zerwanie gwintu podczas dokręcania. W praktyce źle dobrana złączka bardzo często prowadzi do wycieków oleju hydraulicznego oraz zapowietrzania układu. W maszynach pracujących pod dużym obciążeniem może to skutkować spadkiem wydajności hydrauliki, nierówną pracą siłowników lub uszkodzeniem pompy hydraulicznej.

Zastosowanie złączki M18x1,5 / M14x1,5 w praktyce

Redukcja hydrauliczna tego typu często stosowana jest podczas modernizacji instalacji lub wymiany starszych przewodów hydraulicznych na nowe komponenty. W warsztatach mobilnych i serwisach terenowych takie złączki pozwalają szybko przywrócić maszynę do pracy bez konieczności oczekiwania na dedykowane elementy. Żeby układ działał poprawnie, bardzo ważne jest stosowanie odpowiednio dobranych przewodów hydraulicznych na wymiar, kompatybilnych nakrętek i złączek metrycznych, a także właściwie zabezpieczonych przewodów przy użyciu uchwytów do rur hydraulicznych oraz osłon zabezpieczających przewody przed przetarciem.

Dlaczego średnica gwintu ma znaczenie?

Gwint większy M18x1,5 stosowany jest zazwyczaj w miejscach wymagających większego przepływu oleju hydraulicznego. Gwint mniejszy M14x1,5 wykorzystywany jest natomiast w bardziej kompaktowych układach lub przy podłączeniach sterujących. Nieprawidłowe zmniejszenie średnicy przepływu może powodować wzrost temperatury oleju oraz ograniczenie wydajności całego układu hydraulicznego. Dlatego podczas doboru redukcji należy uwzględnić nie tylko sam gwint, ale również wydajność pompy, średnicę przewodu i wymagany przepływ oleju.

Stal ocynkowana i odporność na warunki pracy

Złączka wykonana jest ze stali pokrytej warstwą ocynku zabezpieczającego przed korozją. Ma to duże znaczenie szczególnie w maszynach rolniczych i budowlanych pracujących w błocie, wilgoci oraz zmiennych temperaturach. Odpowiednie zabezpieczenie powierzchni wydłuża żywotność elementu i ogranicza ryzyko zapieczenia gwintów podczas późniejszego demontażu. Hydron dostarcza komponenty hydrauliki siłowej wykorzystywane zarówno przez profesjonalne serwisy, jak i użytkowników utrzymujących własne maszyny. Dzięki dużej dostępności magazynowej możliwa jest szybka realizacja zamówień oraz sprawna obsługa awarii.

Jak dobrać odpowiednią redukcję hydrauliczną?

Przed zakupem należy sprawdzić:

• średnicę gwintu większego
• średnicę gwintu mniejszego
• rodzaj uszczelnienia
• serię hydrauliczną
• wymagany przepływ oleju

W przypadku wątpliwości warto porównać stary element lub skonsultować dobór z serwisem hydrauliki siłowej. Pozwala to uniknąć kosztownych błędów montażowych i problemów z kompatybilnością układu.

Pomocne dane:

Średnica gwintu M18X1,5/M14X1,5 mierzona suwmiarką:
Średnica zewnętrzna [mm]: 13,6 - 13,9
Średnica wewnętrzna [mm]: 16,2 - 16,6

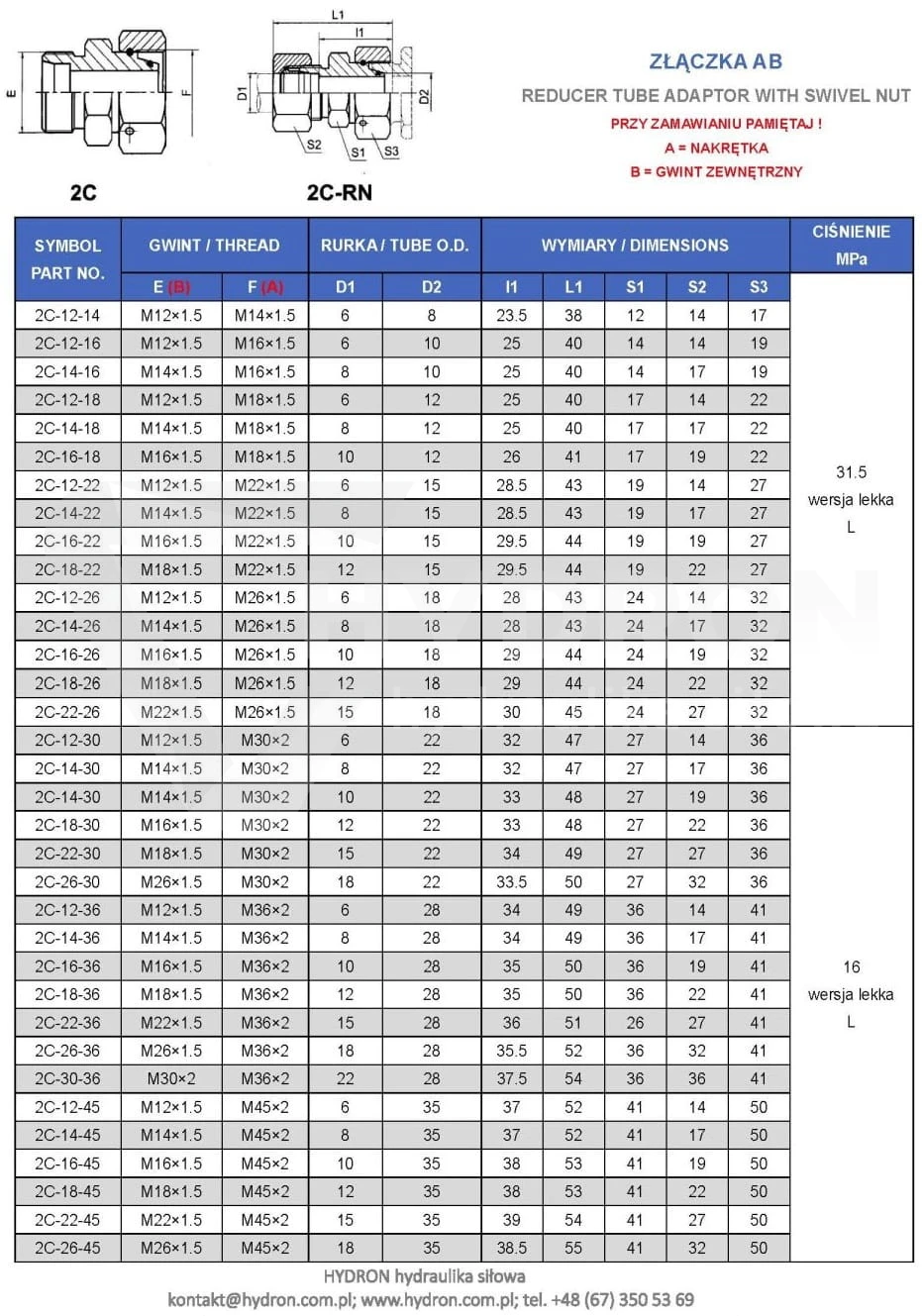

Dane techniczne:
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint z jednej strony: zewnętrzny metryczny M14X1,5
Gwint z drugiej strony: wewnętrzny metryczny M18X1,5
Wersja: lekka
Typ cieczy: olej hydrauliczny
Materiał: stal spawalna, galwanizowana odporna na korozję
oznaczenie wg Cast: 605311.1
oznaczenie wg Rastelli Raccordi: TN432-12/8L
oznaczenie wg Parker Ermeto: RED12/08LOMD
oznaczenie wg Vitillo: AFE12LME08L.1
oznaczenie alternatywne: 2C-14-18
Złącze znormalizowana wersja lekka ze stożkowym samo-uszczelnieniem zaciskowym przy dokręcaniu. Przeznaczone do łączenia dwóch przewodów lub do łączenia z innymi złączami z tym samym systemem stożkowym.
Nie posiada gumowego uszczelnienia oraz miejsca pod uszczelkę, nie nadaje się do wkręcenia w korpus np. pompy, siłownika czy rozdzielacza. Do tego służą przyłącza które można zakupić na innych naszych aukcjach.
