Przyłączka prosta ED M14X1,5/M18X1,5 12L

Przejdź do sekcji Opinie

7,82 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie przyłączenie ( jako przyłączka )
Ciśnienie pracy 250 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73140 Przyłączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Przyłączka prosta ED M14x1,5 / M18x1,5 12L

Przyłączka prosta ED M14x1,5 / M18x1,5 12L to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do korpusów pomp, siłowników, rozdzielaczy i innych urządzeń. Posiada dwa gwinty zewnętrzne metryczne: M14x1,5 od strony korpusu oraz M18x1,5 od strony przewodu. Przyłącze korpusowe wyposażono w uszczelkę ED, natomiast strona przewodowa posiada stożek uszczelniający 24° w wersji lekkiej 12L. Ciśnienie pracy produktu wynosi 250 bar, a deklarowany zakres temperatur od -20°C do +120°C. Korpus wykonano ze stali automatowej ocynkowanej w białej pasywacji. Przyłączka jest przeznaczona do instalacji wykorzystujących olej hydrauliczny.

Zastosowanie przyłączki ED M14x1,5 / M18x1,5 12L

Przyłączka hydrauliczna ED umożliwia połączenie odpowiednio przygotowanego gniazda korpusu urządzenia z kompatybilną końcówką przewodu hydraulicznego. Może być stosowana w instalacjach maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych.

Produkt znajduje zastosowanie podczas montażu nowych układów hydraulicznych, wymiany przewodów oraz napraw i modernizacji instalacji. Konstrukcja prosta umożliwia podłączenie przewodu, kolanka lub innego kompatybilnego elementu bez zmiany kierunku osi przyłącza.

Gwint zewnętrzny M14x1,5 od strony korpusu

Strona przeznaczona do wkręcenia w korpus posiada gwint zewnętrzny metryczny M14x1,5. Nominalna średnica gwintu wynosi 14 mm, a jego skok 1,5 mm. Średnica zewnętrzna mierzona suwmiarką wynosi około 13,6–13,9 mm. Parametr ten pomaga rozpoznać rozmiar przyłącza podczas doboru elementu zamiennego.

Przed montażem należy sprawdzić zgodność gwintu oraz powierzchni gniazda, z którą będzie współpracować uszczelka ED. Samo dopasowanie nominalnej średnicy i skoku gwintu nie oznacza, że każde gniazdo M14x1,5 nadaje się do zastosowania tej przyłączki.

Uszczelka ED – uszczelnienie przyłącza korpusowego

Przyłączka została wyposażona w uszczelkę ED po stronie gwintu M14x1,5. Uszczelnienie elastomerowe współpracuje z odpowiednio przygotowaną powierzchnią korpusu. Prawidłowy montaż umożliwia wykonanie szczelnego połączenia bez stosowania dodatkowej podkładki metalowo-gumowej lub miedzianej.

W miejscu pracy uszczelki ED nie jest wymagane dodatkowe uszczelnianie gwintu taśmą PTFE ani pastą. Przed wkręceniem przyłączki należy skontrolować stan uszczelki, czystość powierzchni przylegania oraz geometrię gniazda. Nieprawidłowo przygotowana powierzchnia może uniemożliwić uzyskanie szczelności mimo zgodności gwintów.

Gwint M18x1,5 12L – podłączenie przewodu hydraulicznego

Po drugiej stronie przyłączki znajduje się gwint zewnętrzny metryczny M18x1,5. Nominalna średnica gwintu wynosi 18 mm, a skok 1,5 mm. Zewnętrzny wymiar gwintu mierzony suwmiarką wynosi około 17,6–17,9 mm.

Oznaczenie 12L wskazuje przyłącze serii lekkiej. Liczba 12 odnosi się do nominalnej średnicy zewnętrznej współpracującej rury hydraulicznej wynoszącej 12 mm, a litera L oznacza serię lekką. Przy doborze końcówki należy potwierdzić zgodność gwintu M18x1,5, serii 12L i systemu uszczelnienia.

Stożek 24° – uszczelnienie po stronie przewodu

Przyłącze M18x1,5 12L wykorzystuje stożek uszczelniający o kącie 24°, stosowany w metrycznych połączeniach hydraulicznych. Podczas dokręcania odpowiedniej końcówki przewodu następuje docisk współpracujących powierzchni uszczelniających.

Uzyskanie szczelności zależy od konstrukcji zastosowanej końcówki i zgodności geometrii przyłącza. Nie należy dobierać elementów wyłącznie na podstawie gwintu M18x1,5. Konieczne jest także sprawdzenie serii 12L, kąta stożka i stanu powierzchni współpracujących.

Ciśnienie pracy 250 bar i temperatura od -20°C do +120°C

Przyłączka posiada deklarowane ciśnienie pracy 250 bar. Zakres temperatur pracy wynosi od -20°C do +120°C. Parametry te należy uwzględnić podczas doboru elementu do określonej instalacji hydraulicznej.

Dopuszczalne ciśnienie całego połączenia zależy również od parametrów korpusu urządzenia, końcówki przewodu, uszczelnienia ED oraz innych współpracujących komponentów. Parametry przyłączki nie oznaczają automatycznie takich samych parametrów wszystkich elementów układu.

Złączka BB M14x1,5 / M18x1,5 8L/12L jako alternatywa

W określonych zastosowaniach można rozważyć zastosowanie złączki prostej BB M14x1,5 / M18x1,5 8L/12L, która posiada dwa gwinty zewnętrzne metryczne, ale nie została wyposażona w fabryczne uszczelnienie ED. Wariant ten można odnaleźć w kategorii złączki proste metryczne BB.

Złączka BB nie jest bezwarunkowo zamienna z przyłączką ED. Przed jej zastosowaniem w korpusie urządzenia należy sprawdzić sposób uszczelnienia strony M14x1,5, konstrukcję powierzchni przylegania oraz możliwość zastosowania wymaganego elementu uszczelniającego. Należy również uwzględnić dostępną przestrzeń montażową i parametry pracy połączenia.

Stal automatowa ocynkowana w białej pasywacji

Korpus przyłączki wykonano ze stali automatowej, która umożliwia precyzyjną obróbkę gwintów oraz powierzchni przyłączeniowych. Powierzchnię zabezpieczono ocynkiem w białej pasywacji, ograniczającym oddziaływanie czynników sprzyjających korozji materiału stalowego.

Produkt przeznaczony jest do instalacji z olejem hydraulicznym. Podczas doboru należy uwzględnić warunki pracy urządzenia i kompatybilność wszystkich współpracujących elementów oraz materiałów uszczelniających.

Oznaczenia Ermeto, Rastelli Raccordi i Vitillo

Przyłączka występuje pod oznaczeniami porównawczymi stosowanymi w katalogach producentów elementów hydrauliki siłowej. Symbole ułatwiają identyfikację odpowiedniego wariantu oraz wyszukiwanie zamienników.

Parker Ermeto: XGE 12-LM14x1,5 ED.
Rastelli Raccordi: TN92GG-12LM (14x1,5).
Vitillo: AME12LMM14EL.1.

Przed zastosowaniem zamiennika należy sprawdzić zgodność obu gwintów, serii lekkiej 12L, uszczelnienia ED oraz stożka 24°. Same oznaczenia katalogowe nie zastępują weryfikacji konstrukcji i wymiarów produktu.

Cechy i parametry przyłączki ED M14x1,5 / M18x1,5 12L

Gwint zewnętrzny metryczny M14x1,5 od strony korpusu.
Gwint zewnętrzny metryczny M18x1,5 od strony przewodu.
Uszczelnienie ED przy przyłączu korpusowym.
Stożek uszczelniający o kącie 24° po stronie przewodu.
Przyłącze serii lekkiej 12L.
Ciśnienie pracy 250 bar.
Temperatura pracy od -20°C do +120°C.
Korpus ze stali automatowej ocynkowanej w białej pasywacji.
Medium robocze: olej hydrauliczny.
Oznaczenia porównawcze Ermeto, Rastelli Raccordi i Vitillo.

Więcej wariantów przyłączy do urządzeń hydraulicznych można znaleźć w kategorii przyłączki proste metryczne HYDRON. W przypadku wątpliwości dotyczących doboru gwintu, serii lekkiej 12L lub sposobu uszczelnienia można skorzystać ze wsparcia technicznego HYDRON.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Przyłączka prosta ED
Gwint od strony korpusu	M14x1,5 zewnętrzny
Gwint od strony przewodu	M18x1,5 zewnętrzny
Średnica zewnętrzna gwintu M14x1,5	13,6–13,9 mm
Średnica zewnętrzna gwintu M18x1,5	17,6–17,9 mm
Skok obu gwintów	1,5 mm
Wersja przyłącza	12L, seria lekka
Kąt stożka	24°
Uszczelnienie od strony korpusu	Uszczelka ED
Ciśnienie pracy	250 bar
Temperatura pracy	Od -20°C do +120°C
Materiał	Stal automatowa ocynkowana
Zabezpieczenie powierzchni	Ocynk w białej pasywacji
Medium robocze	Olej hydrauliczny
Oznaczenie Ermeto	XGE 12-LM14x1,5 ED
Oznaczenie Rastelli Raccordi	TN92GG-12LM (14x1,5)
Oznaczenie Vitillo	AME12LMM14EL.1

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada przyłączka ED M14x1,5 / M18x1,5 12L?

Przyłączka posiada dwa gwinty zewnętrzne: M14x1,5 od strony korpusu oraz M18x1,5 od strony przewodu. Przyłącze przewodowe wykonano w serii lekkiej 12L.

Czy przyłączka wymaga dodatkowej podkładki uszczelniającej?

Nie po stronie korpusu. Gwint M14x1,5 wyposażono w uszczelkę ED, która współpracuje z odpowiednio przygotowanym gniazdem i nie wymaga oddzielnej podkładki uszczelniającej.

Co oznacza M18x1,5 12L ze stożkiem 24°?

M18x1,5 oznacza gwint metryczny o średnicy nominalnej 18 mm i skoku 1,5 mm. Oznaczenie 12L wskazuje serię lekką dla rury hydraulicznej o średnicy zewnętrznej 12 mm. Stożek 24° określa geometrię powierzchni uszczelniającej.

Czy złączka BB M14x1,5 / M18x1,5 może zastąpić przyłączkę ED?

Może stanowić alternatywę w wybranych instalacjach, ale wymaga sprawdzenia sposobu uszczelnienia strony M14x1,5. Złączka BB bez uszczelki ED nie jest bezwarunkowo zamienna z przyłączką ED.

Jakie ciśnienie i temperaturę pracy posiada przyłączka?

Deklarowane ciśnienie pracy wynosi 250 bar, a zakres temperatur od -20°C do +120°C. Należy również uwzględnić ograniczenia współpracujących elementów instalacji.

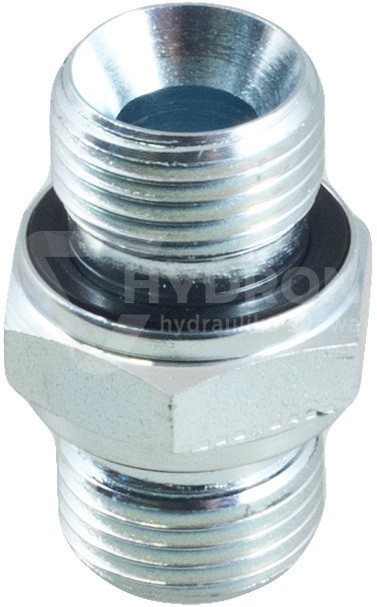

Zdjęcie poglądowe. Ze względu na różnice w procesie technologicznym dostarczona przyłączka może różnić się wyglądem od przedstawionej fotografii.
