Złączka / Przyłączka M14X1,5/M18x1,5 8L/12L

Przejdź do sekcji Opinie

4,22 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI Tn98R-12/8L
Oznaczenie wg VITILLO AME1208L.1
Oznaczenie wg CAST 104108.1
Oznaczenie wg PARKER ERMETO GR12/08L
Oznaczenie alternatywne XGR 12-8-L

Opis

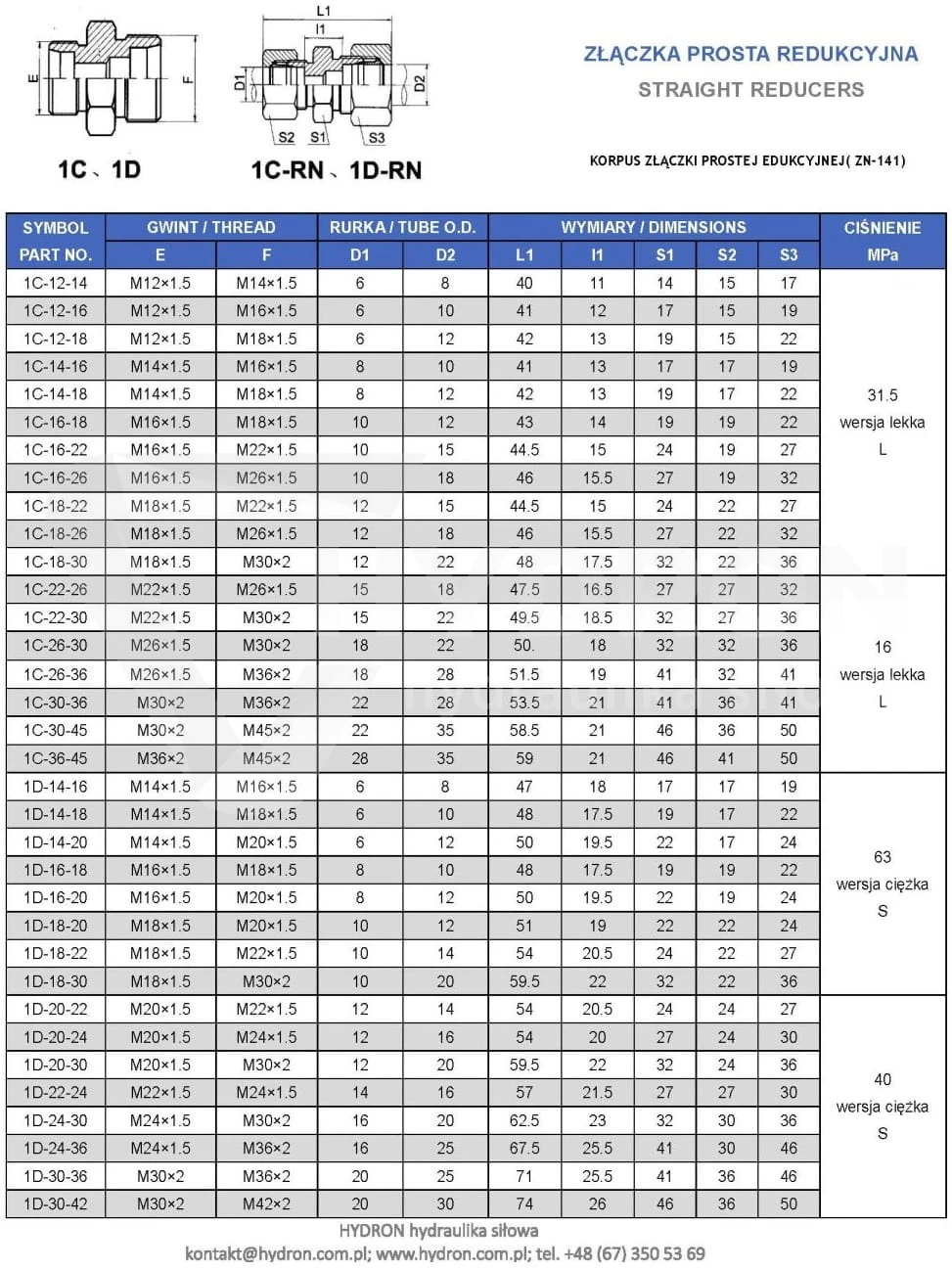

Złączka / Przyłączka prosta BB M14x1,5 / M18x1,5 8L / 12L

Złączka / Przyłączka prosta BB M14x1,5 / M18x1,5 8L / 12L to metryczny korpus redukcyjny przeznaczony do wykonania przejścia pomiędzy dwoma rozmiarami lekkiej serii L. Po stronie M14x1,5 współpracuje z rurą o średnicy zewnętrznej 8 mm, natomiast po stronie M18x1,5 z rurą 12 mm.

To praktyczne rozwiązanie do modernizacji i napraw układów hydraulicznych, gdzie trzeba bezpośrednio połączyć dwa różne rozmiary bez stosowania kilku kolejnych adapterów. Obie strony pracują w tym samym systemie stożkowym 24°.

Parametry techniczne

typ produktu: złączka / przyłączka prosta redukcyjna,
gwint 1: M14x1,5 zewnętrzny,
gwint 2: M18x1,5 zewnętrzny,
rozmiar po stronie M14x1,5: 8L,
rozmiar po stronie M18x1,5: 12L,
średnica zewnętrzna rury po stronie 8L: 8 mm,
średnica zewnętrzna rury po stronie 12L: 12 mm,
seria: lekka L,
kąt stożka zaciskowego: 24°,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk,
typ korpusu: redukcyjny prosty,
oznaczenie typu: XGR 12-8-L / TN98R 12/8L,
przeznaczenie: przejście pomiędzy systemem 8L i 12L.

Redukcja 8L na 12L w jednym korpusie

Najważniejszą funkcją tej złączki jest bezpośrednie przejście pomiędzy rurą 8 mm i rurą 12 mm. Oba połączenia należą do lekkiej serii L, dlatego zmienia się średnica rury i rozmiar gwintu, ale nie sama seria.

M14x1,5 8L - rura 8 mm,
M18x1,5 12L - rura 12 mm.

Zastosowanie jednego korpusu redukcyjnego upraszcza instalację i ogranicza liczbę dodatkowych elementów.

Co oznacza XGR 12-8-L?

XGR jest oznaczeniem typu prostego korpusu redukcyjnego. Nie należy rozwijać tego symbolu jako uniwersalnego skrótu technicznego, ponieważ poszczególni producenci stosują własne oznaczenia katalogowe.

W praktyce zapis XGR 12-8-L można odczytać następująco:

12 - rura 12 mm,
8 - rura 8 mm,
L - lekka seria połączeń.

Spotykane jest również oznaczenie TN98R 12/8L, odnoszące się do tego samego typu korpusu redukcyjnego.

M14x1,5 po stronie 8L

Mniejsza strona złączki posiada gwint zewnętrzny M14x1,5 i jest przeznaczona dla rury o średnicy zewnętrznej 8 mm.

Gwint M14x1,5 ma średnicę nominalną 14 mm oraz skok 1,5 mm. Przy praktycznym pomiarze suwmiarką średnica zewnętrzna wynosi zwykle około 13,6-13,9 mm.

M18x1,5 po stronie 12L

Większa strona wykorzystuje gwint zewnętrzny M18x1,5 przeznaczony dla rury 12 mm w lekkiej serii L.

Przy pomiarze gwintu zewnętrznego suwmiarką można spodziewać się wartości około 17,6-17,9 mm. Skok gwintu wynosi 1,5 mm.

Dlaczego nie wystarczy sprawdzić samego gwintu?

W metrycznych systemach rurowych jeden rozmiar gwintu może występować w kilku konfiguracjach. Dlatego doboru nie powinno się wykonywać wyłącznie na podstawie średnicy gwintu.

Dla tego produktu należy potwierdzić cały układ:

M14x1,5 = 8L,
M18x1,5 = 12L,
rura 8 mm po mniejszej stronie,
rura 12 mm po większej stronie,
lekka seria L,
stożek 24°.

M14x1,5 8L a M14x1,5 6S

Gwint M14x1,5 może występować również w ciężkiej serii 6S. To jeden z częstszych powodów pomyłek podczas dobierania części.

M14x1,5 8L - rura 8 mm, seria lekka L,
M14x1,5 6S - rura 6 mm, seria ciężka S.

Gwint jest identyczny, ale system rurowy już nie. Elementów nie należy traktować jako zamienników.

M18x1,5 12L a M18x1,5 10S

Podobna sytuacja występuje po stronie M18x1,5.

M18x1,5 12L - rura 12 mm, seria lekka L,
M18x1,5 10S - rura 10 mm, seria ciężka S.

Dlatego przy identyfikacji większej strony redukcji warto zmierzyć również rurę.

Stożek 24° i połączenie zaciskowe

Złączka pracuje w metrycznym systemie połączeń rurowych ze stożkiem 24°. Połączenie wykonuje się przy zastosowaniu odpowiednio dobranej nakrętki i pierścienia zacinającego.

Po stronie 8L potrzebne są elementy do rury 8 mm, natomiast po stronie 12L elementy do rury 12 mm.

Gwintu nie uszczelnia się taśmą PTFE

Gwinty M14x1,5 i M18x1,5 służą przede wszystkim do wytworzenia odpowiedniej siły docisku. Nie działają jak typowe gwinty rurowe BSP lub NPT.

Szczelność powstaje dzięki prawidłowej współpracy stożka, pierścienia i rury, dlatego stosowanie taśmy PTFE na tych gwintach nie jest właściwym sposobem montażu.

Dlaczego redukcja 8L / 12L jest praktyczna?

Bezpośrednie przejście pomiędzy dwiema średnicami pozwala ograniczyć liczbę elementów zastosowanych w układzie.

mniej adapterów,
krótsze połączenie,
prostszy montaż,
mniejsza liczba potencjalnych punktów nieszczelności,
łatwiejszy późniejszy serwis.

Wpływ przejścia 8 mm na 12 mm na przepływ

Rura 12 mm ma większy przekrój przepływu niż rura 8 mm. Przy przepływie od strony 8L do 12L prędkość medium po przejściu na większą średnicę może się zmniejszyć.

Przy przepływie w przeciwnym kierunku warto uwzględnić przewężenie do 8 mm, szczególnie w instalacjach o większej wydajności.
