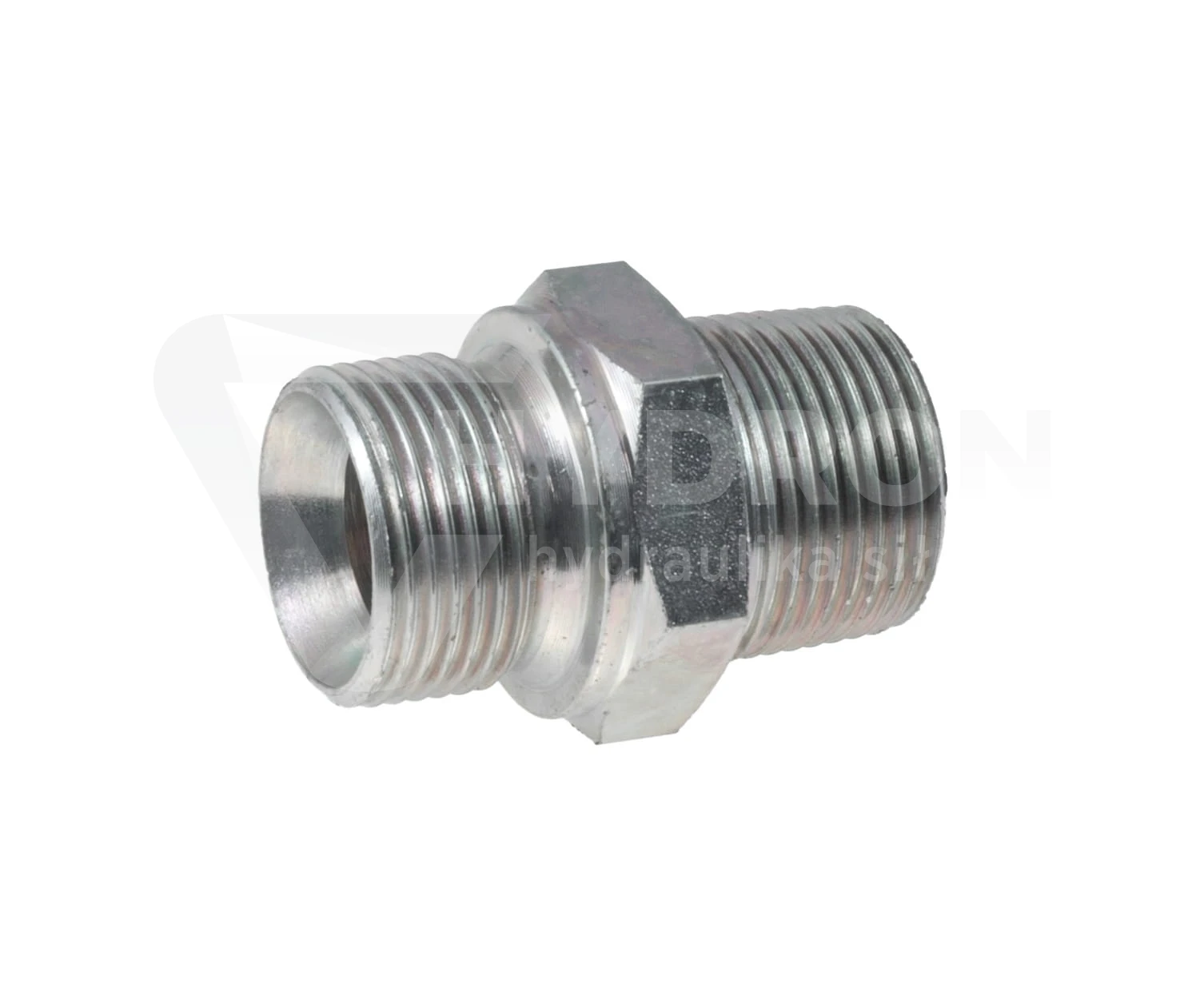

Złączka prosta BB BSP 1/4" / BSPT 1/4" stożkowy 350 bar

Złączka prosta BB BSP 1/4" / BSPT 1/4" to stalowy adapter hydrauliczny umożliwiający wykonanie prostego połączenia pomiędzy przyłączami w dwóch odmianach systemu BSP. Jedna strona odpowiada przyłączu BSP 1/4", natomiast druga wykorzystuje stożkowy gwint BSPT 1/4".

Taka konfiguracja znajduje zastosowanie podczas budowy, naprawy i modernizacji instalacji hydraulicznych, gdy konieczne jest przejście pomiędzy przyłączem BSP a stożkowym BSPT. Korpus wykonano ze stali automatowej i zabezpieczono ocynkiem z białą pasywacją. Ciśnienie pracy podane dla produktu wynosi 350 bar.

Parametry techniczne złączki BSP 1/4" / BSPT 1/4"

• typ produktu: złączka hydrauliczna prosta BB,
• gwint 1: BSP 1/4",
• gwint 2: BSPT 1/4" stożkowy,
• nominalny rozmiar obu przyłączy: 1/4",
• wymiar gwintu 1/4" podany w karcie: 12,9-13,1 mm zewnętrzny / 11,4-11,9 mm wewnętrzny,
• ciśnienie pracy: 350 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal automatowa,
• zabezpieczenie powierzchni: ocynk z białą pasywacją,
• przeznaczenie: łączenie elementów instalacji hydraulicznych.

BSP 1/4" i BSPT 1/4" - ta sama wielkość, inna geometria

Najważniejszą cechą tej złączki jest zastosowanie dwóch przyłączy o nominalnym rozmiarze 1/4", ale różniących się wykonaniem gwintu. Nie jest to więc redukcja średnicy, lecz adapter pomiędzy różnymi wariantami przyłącza BSP.

Gwint BSP jest rozwiązaniem walcowym, natomiast oznaczenie BSPT odnosi się do gwintu stożkowego. Różnica ta ma znaczenie podczas montażu i uszczelniania połączenia. Z tego względu przy doborze złączki nie należy kierować się wyłącznie oznaczeniem 1/4".

Do czego służy przejście BSP na BSPT?

Adapter BSP / BSPT jest przydatny wtedy, gdy dwa komponenty instalacji mają ten sam nominalny rozmiar przyłącza, ale wykorzystują różne wykonanie gwintu. Pozwala zastosować pojedynczy korpus zamiast budować przejście z kilku oddzielnych elementów.

Takie sytuacje występują między innymi podczas wymiany komponentów w starszych maszynach, przebudowy instalacji oraz montażu armatury pochodzącej od różnych producentów.

Jak rozpoznać gwint BSP 1/4"?

Oznaczenie 1/4" jest wielkością nominalną i nie oznacza, że zewnętrzna średnica gwintu wynosi 6,35 mm. To częsty błąd przy identyfikacji złączek hydraulicznych na podstawie pomiaru suwmiarką.

Karta produktu HYDRON podaje dla rozmiaru 1/4" następujące wartości:

• średnica zewnętrzna: około 12,9-13,1 mm,
• średnica wewnętrzna: około 11,4-11,9 mm.

Pomiar średnicy jest dobrym punktem wyjścia podczas identyfikacji przyłącza, ale trzeba dodatkowo ustalić skok oraz sprawdzić, czy mamy do czynienia z gwintem walcowym, czy stożkowym.

Gwint stożkowy BSPT - na co zwrócić uwagę?

Przy gwincie BSPT średnica zmienia się wzdłuż części gwintowanej. Jest to podstawowa różnica względem gwintu walcowego, którego średnica pozostaje zasadniczo stała na całej długości.

Ma to znaczenie podczas identyfikacji starej złączki. Jeżeli pomiar suwmiarką wykonany w dwóch różnych miejscach części gwintowanej daje różne wartości, może to wskazywać na gwint stożkowy. Do pewnej identyfikacji należy jednak sprawdzić pełną geometrię oraz skok gwintu.

Ciśnienie pracy 350 bar

Złączka jest przeznaczona do pracy przy ciśnieniu do 350 bar. Pozwala to stosować ją w wielu profesjonalnych instalacjach hydrauliki siłowej, pod warunkiem prawidłowego doboru i montażu wszystkich współpracujących komponentów.

Przy kompletowaniu instalacji należy uwzględnić również parametry zakutych przewodów hydraulicznych, końcówek, zaworów, szybkozłączy oraz pozostałej armatury. Dopuszczalne ciśnienie kompletnego układu wyznacza element o najniższym ciśnieniu roboczym.

Stal automatowa z zabezpieczeniem antykorozyjnym

Korpus złączki wykonano ze stali automatowej. Powierzchnia została zabezpieczona ocynkiem z białą pasywacją, co stanowi standardowe zabezpieczenie stalowych elementów złącznych stosowanych w hydraulice siłowej.

Takie wykonanie jest przeznaczone do typowych zastosowań maszynowych i przemysłowych. W środowiskach o szczególnie wysokich wymaganiach dotyczących odporności na korozję należy rozważyć odpowiednio dobrane złączki wykonane ze stali nierdzewnej.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy określony dla produktu wynosi od -20°C do +120°C. Przy doborze złączki trzeba jednak uwzględnić parametry całej instalacji, a nie wyłącznie stalowego korpusu.

Przewód hydrauliczny, materiał uszczelnienia oraz medium robocze mogą mieć inne ograniczenia temperaturowe. Ostateczny zakres pracy układu powinien więc odpowiadać parametrom jego najbardziej ograniczającego komponentu.

Zastosowanie złączki BSP / BSPT 1/4"

Adapter może być wykorzystywany w układach, w których wymagane jest przejście pomiędzy przyłączem BSP a BSPT przy zachowaniu nominalnej wielkości 1/4".

• hydraulika siłowa,
• maszyny rolnicze,
• maszyny budowlane,
• maszyny leśne,
• urządzenia przemysłowe,
• agregaty hydrauliczne,
• modernizowane instalacje hydrauliczne,
• naprawy maszyn posiadających różne wykonania przyłączy BSP.

To adapter, a nie redukcja rozmiaru

Warto zwrócić uwagę, że obie strony posiadają nominalną wielkość 1/4". Złączka nie służy więc do przechodzenia z większej średnicy na mniejszą.

Jej zadaniem jest dopasowanie dwóch różnych wykonań przyłącza. To istotne również z punktu widzenia wyszukiwania części zamiennej. Frazy „redukcja BSP 1/4"” i „adapter BSP 1/4" na BSPT 1/4"” opisują dwa różne zastosowania.

Jak dobrać właściwe przyłącze?

Przed zamówieniem warto dokładnie obejrzeć element wymontowany z maszyny oraz porty, z którymi będzie współpracowała nowa złączka. Szczególną uwagę należy zwrócić na:

• nominalny rozmiar gwintu 1/4",
• rodzaj gwintu po pierwszej stronie,
• rodzaj gwintu po drugiej stronie,
• walcowe lub stożkowe wykonanie gwintu,
• sposób uszczelnienia połączenia,
• ciśnienie robocze instalacji,
• temperaturę oraz warunki pracy układu.

Jeżeli przygotowujesz kompletny przewód do konkretnej maszyny, możesz skorzystać z konfiguratora przewodów hydraulicznych HYDRON i dobrać długość przewodu oraz odpowiednie zakończenia.

Złączki hydrauliczne BSP w HYDRON

W ofercie HYDRON znajdziesz szeroki wybór złączek hydraulicznych do budowy, naprawy i modernizacji instalacji. Dostępne są różne konfiguracje gwintów BSP, BSPT, metrycznych, JIC/UNF, ORFS oraz innych standardów wykorzystywanych w hydraulice siłowej.

Do wykonania kompletnej instalacji dostępne są również przewody hydrauliczne zakuwane na wymiar. W miejscach narażonych na tarcie przewodu o konstrukcję maszyny warto zastosować także osłony spiralne do węży hydraulicznych.

Najczęściej zadawane pytania

Jakie przyłącza posiada złączka?

Zgodnie z nazwą produktu jest to połączenie BSP 1/4" oraz stożkowego BSPT 1/4".

Czy jest to złączka redukcyjna?

Nie pod względem wielkości nominalnej. Oba przyłącza mają rozmiar 1/4". Złączka służy do przejścia pomiędzy różnymi wykonaniami gwintu.

Jakie jest ciśnienie pracy?

Karta techniczna produktu podaje ciśnienie pracy 350 bar.

Z jakiego materiału wykonano złączkę?

Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.

Jaka jest temperatura pracy?

Zakres podany w parametrach produktu wynosi od -20°C do +120°C.

Czym różni się BSP od BSPT?

Jedną z podstawowych różnic jest geometria gwintu. BSP w tym zastosowaniu jest gwintem walcowym, natomiast BSPT ma wykonanie stożkowe.

Jaką średnicę ma gwint 1/4"?

Karta produktu podaje dla rozmiaru 1/4" wartość około 12,9-13,1 mm dla średnicy zewnętrznej. Oznaczenie 1/4" jest wielkością nominalną i nie odpowiada bezpośrednio rzeczywistej średnicy mierzonej suwmiarką.
