Złączka prosta BB BSP 3/4" / 2"

Przejdź do sekcji Opinie

49,82 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

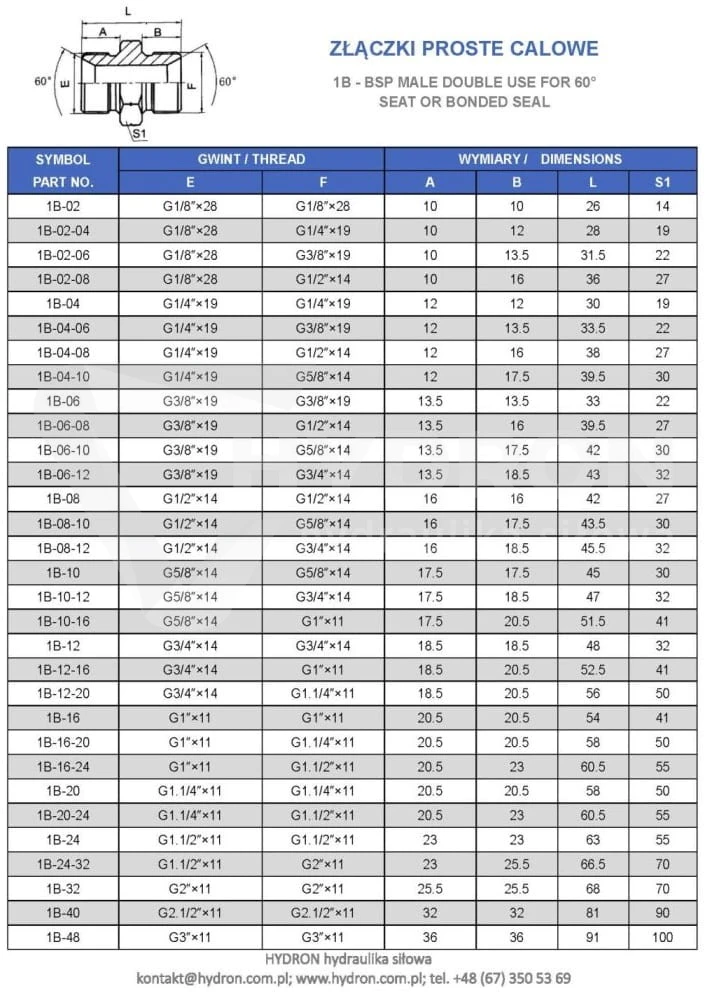

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/4" BSP
Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
Rozmiar gwintu 2 2" BSP
Rozmiar gwintu 2 w milimetrach 59,2-59,6zew./56,2-56,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 350 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Polska Norma brak danych
Temperatura pracy brak danych
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał brak danych

Opis

Złączka prosta redukcyjna BB BSP 3/4" / 2"

Złączka prosta BB BSP 3/4" / 2" to redukcyjny łącznik hydrauliczny z dwoma gwintami zewnętrznymi BSP o różnych średnicach. Umożliwia bezpośrednie połączenie elementu z przyłączem wewnętrznym BSP 3/4" z komponentem posiadającym przyłącze BSP 2". Konstrukcja BB z obustronnym gwintem zewnętrznym oraz stożkiem uszczelniającym 60° jest przeznaczona do budowy, naprawy i modernizacji instalacji hydrauliki siłowej.

Parametry techniczne złączki BB BSP 3/4" / 2"

typ produktu: złączka hydrauliczna prosta redukcyjna BB,
gwint 1: zewnętrzny BSP 3/4",
gwint 2: zewnętrzny BSP 2",
średnica zewnętrzna gwintu BSP 3/4": około 26,1-26,4 mm,
średnica zewnętrzna gwintu BSP 2": około 59,2-59,6 mm,
typ uszczelnienia: stożek 60°,
materiał rodziny złączek: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma dla złączy BSP: BS 5200 / ISO 8434-6,
przeznaczenie: łączenie elementów instalacji hydraulicznej o różnych rozmiarach przyłączy.

Redukcja hydrauliczna BSP 2" na 3/4"

Najważniejszą cechą tego wariantu jest duża różnica pomiędzy rozmiarami obu przyłączy. Złączka umożliwia przejście z BSP 2" na BSP 3/4" bez stosowania kilku kolejnych adapterów. Może to uprościć instalację, ograniczyć liczbę połączeń oraz zmniejszyć ilość miejsca potrzebnego do wykonania redukcji.

Złączka może być wykorzystywana zarówno podczas budowy nowego układu, jak i przy modernizacji istniejącej maszyny, kiedy komponent z dużym przyłączem BSP 2" trzeba połączyć z linią zakończoną przyłączem BSP 3/4".

Co oznacza oznaczenie BB?

W oznaczeniach stosowanych dla tej grupy produktów BB określa złączkę z dwoma przyłączami zewnętrznymi. W tym przypadku po jednej stronie znajduje się BSP 3/4", a po drugiej BSP 2". Element współpracujący powinien posiadać odpowiednio dobrane przyłącze wewnętrzne oraz kompatybilną powierzchnię uszczelniającą.

Nie należy mylić złączki BB z elementami AA lub AB. Zewnętrznie mogą wyglądać podobnie, jednak sposób zakończenia przyłączy i współpracujące z nimi elementy są inne.

Stożek BSP 60° – jak powstaje szczelne połączenie?

Złączki hydrauliczne BSP tej rodziny wykorzystują stożek uszczelniający 60°. Szczelność właściwego połączenia uzyskiwana jest na współpracujących powierzchniach stożkowych, dlatego sam fakt zgodności nominalnego rozmiaru gwintu nie wystarcza do prawidłowego doboru.

Przed montażem należy sprawdzić geometrię elementu współpracującego. Zastosowanie przyłącza o innym sposobie uszczelnienia może prowadzić do przecieku nawet wtedy, gdy gwinty dają się ze sobą skręcić.

BSP 3/4" i BSP 2" – nie dobieraj gwintu po oznaczeniu calowym

Jednym z częstych błędów jest interpretowanie oznaczenia 3/4" lub 2" jako rzeczywistej średnicy zewnętrznej gwintu. Są to wielkości nominalne. Gwint zewnętrzny BSP 3/4" ma około 26,1-26,4 mm średnicy, natomiast BSP 2" około 59,2-59,6 mm.

Podczas identyfikacji starego elementu najlepiej zmierzyć średnicę gwintu suwmiarką i dodatkowo sprawdzić jego skok. Ogranicza to ryzyko pomylenia BSP z BSPT, NPT lub innym systemem gwintowym.

Wpływ dużej redukcji na przepływ oleju

Przejście z przyłącza BSP 2" na BSP 3/4" oznacza znaczące zmniejszenie przekroju połączenia. Z tego powodu przy doborze należy uwzględnić wymagany przepływ oleju, a nie tylko możliwość mechanicznego skręcenia obu komponentów.

Zbyt mały przekrój w stosunku do przepływu wymagającego przez układ może powodować wzrost prędkości oleju, większe straty ciśnienia i dodatkowe nagrzewanie medium. W instalacjach o dużych przepływach zasadność tak dużej redukcji należy ocenić na podstawie parametrów całego układu.

Gdzie stosuje się redukcyjne złączki BSP?

Redukcyjne złączki BB są stosowane w maszynach rolniczych, budowlanych i leśnych, agregatach hydraulicznych, instalacjach przemysłowych oraz podczas prac serwisowych. Pozwalają połączyć pompę, rozdzielacz, zbiornik, przewód lub inny komponent, gdy przyłącza po obu stronach instalacji mają różne wielkości.

Inne konfiguracje można dobrać w kategorii złączki proste calowe BSP, obejmującej zarówno warianty równoprzelotowe, jak i redukcyjne.

Jak prawidłowo dobrać złączkę BB BSP 3/4" / 2"?

Przed zakupem należy potwierdzić oba rozmiary gwintów, ich rodzaj, sposób uszczelnienia oraz wymagane parametry pracy instalacji. W tym wariancie potrzebne są dwa przyłącza zewnętrzne: BSP 3/4" oraz BSP 2" ze zgodnym systemem uszczelnienia.

Przy wykonywaniu kompletnego układu warto także sprawdzić średnicę przewodów, wymagany przepływ, temperaturę medium oraz dopuszczalne ciśnienie każdego zastosowanego komponentu. Parametry całego układu zawsze ogranicza element o najniższej dopuszczalnej wartości.

Najczęstsze pytania

Jakie gwinty posiada ta złączka?

Złączka posiada dwa gwinty zewnętrzne BSP: 3/4" po jednej stronie oraz 2" po drugiej.

Czy jest to złączka redukcyjna?

Tak. Łączy dwa różne rozmiary przyłączy BSP i może służyć jako redukcja z 2" na 3/4" lub odwrotnie.

Jaki kąt ma stożek uszczelniający?

Rodzina złączek hydraulicznych BSP BB wykorzystuje stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 2"?

Średnica zewnętrzna gwintu BSP 2" wynosi około 59,2-59,6 mm. Oznaczenie 2" jest wielkością nominalną i nie odpowiada bezpośrednio średnicy mierzonej suwmiarką.

Czy tak duża redukcja może wpływać na przepływ?

Tak. Przejście z BSP 2" na BSP 3/4" znacząco zmniejsza przekrój przepływu, dlatego przy większych wydajnościach układu należy uwzględnić możliwe straty ciśnienia.
