Złączka prosta redukcyjna BB BSP 1" / 1.1/4" stal nierdzewna 1.4571 160 bar

Złączka prosta BB BSP 1" / 1.1/4" to nierdzewny łącznik hydrauliczny przeznaczony do bezpośredniego połączenia dwóch elementów posiadających różne rozmiary przyłączy BSP. Z jednej strony znajduje się gwint zewnętrzny BSP 1", z drugiej większy gwint zewnętrzny BSP 1.1/4". Złączka wykonuje więc redukcję średnicy w jednym korpusie, bez konieczności stosowania kilku kolejnych adapterów.

Element posiada stożek uszczelniający 60° charakterystyczny dla tego typu połączeń hydraulicznych BSP. Korpus wykonano ze stali nierdzewnej 1.4571. Dopuszczalne ciśnienie pracy dla tego modelu wynosi 160 bar, a zakres temperatury pracy od -20°C do +120°C.

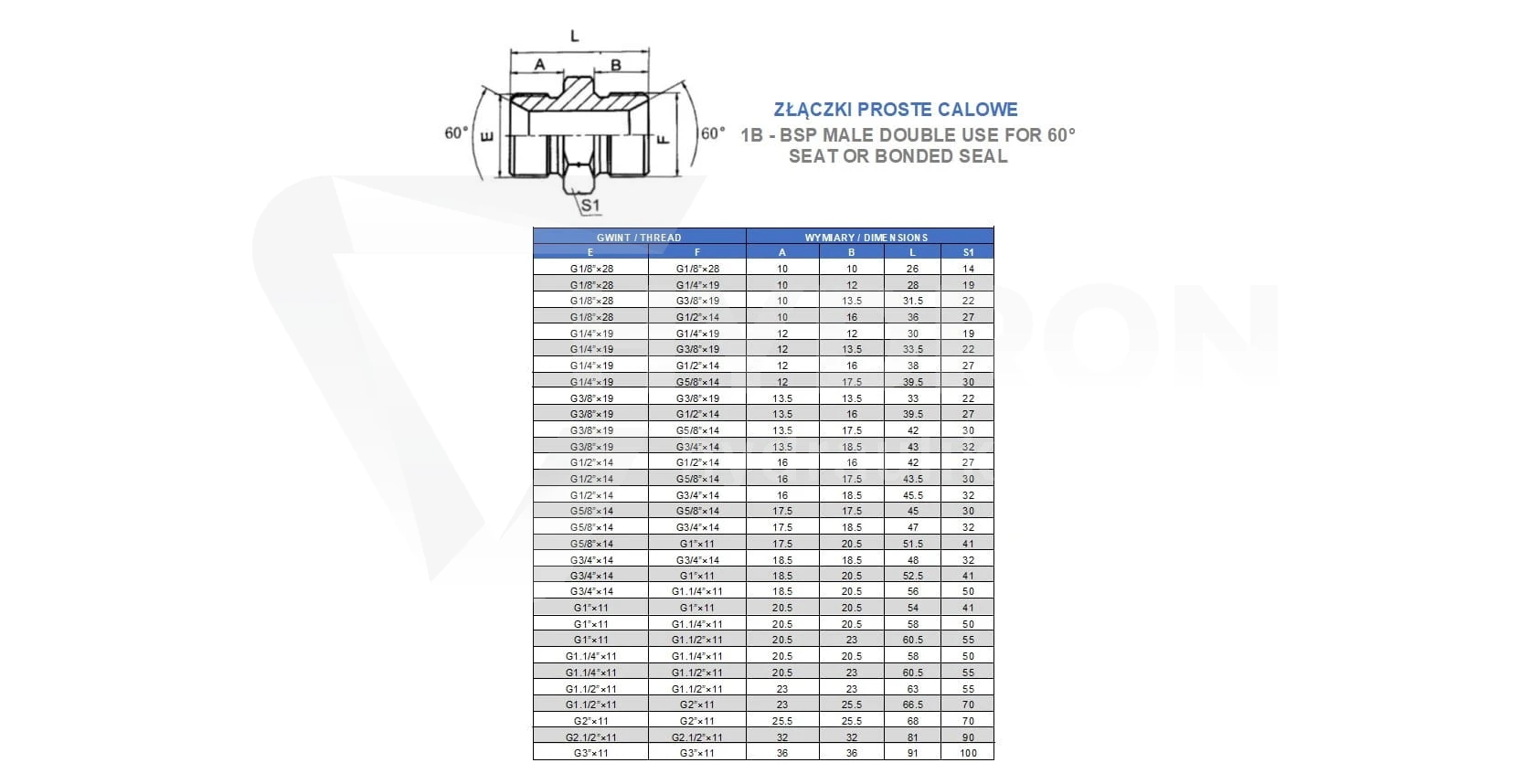

Parametry techniczne złączki BB BSP 1" / 1.1/4"

• typ produktu: złączka hydrauliczna prosta BB,
• rodzaj: złączka redukcyjna,
• gwint 1: zewnętrzny BSP 1",
• gwint 2: zewnętrzny BSP 1.1/4",
• wymiar gwintu BSP 1": 33,0-33,2 mm zewnętrzny / 30,3-30,8 mm wewnętrzny,
• wymiar gwintu BSP 1.1/4": 41,5-41,9 mm zewnętrzny / 39,0-39,5 mm wewnętrzny,
• kąt stożka uszczelniającego: 60°,
• ciśnienie pracy: 160 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571,
• norma wykonania: BS5200 / ISO 8434-6,
• medium: olej hydrauliczny,
• przeznaczenie: łączenie elementów instalacji hydraulicznej.

Redukcja BSP 1" na BSP 1.1/4"

Różne średnice przyłączy sprawiają, że produkt pełni funkcję złączki redukcyjnej BSP 1" / 1.1/4". Umożliwia bezpośrednie połączenie elementu z gwintem BSP 1" z komponentem posiadającym większe przyłącze BSP 1.1/4". Obie strony złączki mają gwinty zewnętrzne.

Takie rozwiązanie jest praktyczne podczas budowy nowych instalacji oraz przy naprawach i modernizacji istniejących układów. Zamiast tworzyć redukcję z kilku przejściówek można zastosować pojedynczy element o odpowiednio dobranych średnicach.

Inne konfiguracje znajdziesz w kategorii złączki proste calowe BSP.

Duże przyłącza BSP 1" i 1.1/4"

BSP 1" oraz BSP 1.1/4" należą do większych rozmiarów przyłączy spotykanych w układach hydraulicznych. Stosuje się je tam, gdzie konstrukcja instalacji wymaga odpowiednio dużych przekrojów połączeń i współpracujących komponentów.

W przypadku tej złączki strona BSP 1" ma średnicę zewnętrzną gwintu około 33,0-33,2 mm, natomiast BSP 1.1/4" około 41,5-41,9 mm. Różnica jest wyraźna i pozwala stosunkowo łatwo rozpoznać redukcyjny charakter elementu.

Jak rozpoznać gwint BSP 1"?

Oznaczenie BSP 1" jest oznaczeniem nominalnym. Nie oznacza to, że średnica zewnętrzna gwintu wynosi dokładnie jeden cal, czyli 25,4 mm. Według parametrów tej złączki gwint zewnętrzny BSP 1" posiada średnicę około 33,0-33,2 mm.

Jeżeli pomiar suwmiarką pokazuje wartość zbliżoną do 33 mm, może to wskazywać na gwint BSP 1". Przy identyfikacji nieznanego złącza warto dodatkowo sprawdzić skok gwintu i rodzaj powierzchni uszczelniającej.

Jak rozpoznać BSP 1.1/4"?

Większą stronę złączki stanowi gwint BSP 1.1/4". Jego średnica zewnętrzna według karty produktu wynosi około 41,5-41,9 mm.

Podobnie jak w przypadku pozostałych gwintów rurowych BSP, oznaczenie 1.1/4" jest wartością nominalną. Dlatego podczas doboru złączki na podstawie starego elementu nie należy przeliczać oznaczenia calowego bezpośrednio na milimetry.

Stożek uszczelniający 60°

Złączka wyposażona jest w stożek uszczelniający 60°. Przy doborze elementu współpracującego należy zweryfikować nie tylko średnicę i rodzaj gwintu BSP, ale również konstrukcję powierzchni odpowiedzialnej za uszczelnienie.

Jest to szczególnie istotne w hydraulice siłowej. Możliwość skręcenia dwóch elementów nie oznacza automatycznie, że tworzą one prawidłowe i szczelne połączenie. Gwint oraz powierzchnia uszczelniająca powinny należeć do kompatybilnego systemu.

Ciśnienie pracy 160 bar

Dopuszczalne ciśnienie pracy dla tej złączki wynosi 160 bar. Warto zwrócić na ten parametr szczególną uwagę podczas doboru, ponieważ nie należy automatycznie przyjmować ciśnienia charakterystycznego dla mniejszych złączek BSP.

Dopuszczalne ciśnienie kompletnej instalacji jest zawsze ograniczone przez komponent o najniższej wartości znamionowej. Dotyczy to złączek, przewodów, końcówek, zaworów, szybkozłączy oraz wszystkich pozostałych elementów pracujących pod ciśnieniem.

Jeżeli kompletujesz całe połączenie, sprawdź również zakute przewody hydrauliczne dostępne w ofercie HYDRON.

Stal nierdzewna 1.4571

Korpus złączki został wykonany ze stali nierdzewnej 1.4571. Wykonanie nierdzewne stosuje się w instalacjach, w których oprócz odpowiedniej wytrzymałości mechanicznej istotna jest również odporność materiału na korozję i warunki środowiskowe.

Przy projektowaniu instalacji warto zachować odpowiedni dobór materiałowy również w przypadku pozostałych elementów układu. Pozwala to uniknąć sytuacji, w której pojedynczy komponent wykonany z innego materiału staje się słabszym punktem całego połączenia.

Inne warianty wykonane z tego typu materiału znajdziesz w kategorii złączki proste nierdzewne.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy podany dla złączki wynosi od -20°C do +120°C. Jako medium robocze wskazany został olej hydrauliczny.

Podczas określania dopuszczalnej temperatury całego układu należy sprawdzić również parametry przewodów, uszczelnień i pozostałych komponentów. Poszczególne elementy instalacji mogą posiadać różne ograniczenia temperaturowe.

Gdzie stosuje się złączkę BSP 1" / 1.1/4"?

Złączka jest przeznaczona do wykonywania prostych połączeń w instalacjach hydraulicznych wymagających przejścia pomiędzy BSP 1" i BSP 1.1/4". Większe średnice przyłączy spotykane są w wielu maszynach i instalacjach przemysłowych oraz mobilnych.

• układy hydrauliki siłowej,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• naprawy instalacji hydraulicznych,
• modernizacja maszyn i urządzeń,
• instalacje wymagające zastosowania złącz nierdzewnych.

Jedna redukcja zamiast kilku adapterów

Bezpośrednie przejście BSP 1" na BSP 1.1/4" pozwala ograniczyć liczbę dodatkowych elementów potrzebnych do połączenia dwóch różnych przyłączy.

Ma to znaczenie przede wszystkim w miejscach o ograniczonej przestrzeni montażowej. Mniejsza liczba adapterów oznacza także mniej połączeń gwintowanych, które trzeba poprawnie dobrać i zamontować.

Jak dobrać właściwą złączkę BSP?

Przed zamówieniem należy dokładnie sprawdzić oba przyłącza w maszynie lub instalacji. Dla tego modelu podstawowe kryteria doboru to:

• pierwsza strona: BSP 1" zewnętrzny,
• druga strona: BSP 1.1/4" zewnętrzny,
• rodzaj połączenia: redukcyjne,
• system uszczelnienia: stożek 60°,
• ciśnienie pracy: maksymalnie 160 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571.

Jeżeli złączka dobierana jest na podstawie elementu wymontowanego ze starszej maszyny, warto wykonać pomiar obu gwintów suwmiarką oraz sprawdzić ich skok. Szczególnie przy gwintach calowych nie należy opierać identyfikacji wyłącznie na oznaczeniu nominalnym.

Nie tylko średnica - sprawdź też ciśnienie

Przy większych złączkach częstym błędem jest skupienie się wyłącznie na dopasowaniu gwintu. W tym przypadku prawidłowe BSP 1" i BSP 1.1/4" nie wystarczą, jeżeli instalacja pracuje przy ciśnieniu przekraczającym dopuszczalne 160 bar.

Dlatego przed zastosowaniem elementu trzeba znać rzeczywiste maksymalne ciśnienie robocze oraz możliwe skoki ciśnienia występujące w układzie. Wszystkie elementy instalacji powinny być dobrane do parametrów projektowych maszyny.

Złączki i przewody hydrauliczne w HYDRON

W HYDRON dostępny jest szeroki wybór złączek hydraulicznych przeznaczonych do budowy, naprawy i modernizacji układów hydrauliki siłowej. Oferta obejmuje różne konfiguracje BSP, BSPT, JIC/UNF, ORFS, NPT oraz połączenia metryczne.

Jeżeli potrzebujesz kompletnego przewodu dopasowanego do konkretnej maszyny, skorzystaj z konfiguratora przewodów hydraulicznych HYDRON. Pozwala dobrać parametry przewodu oraz odpowiednie zakończenia do konkretnego zastosowania.

W miejscach, w których przewody są narażone na kontakt z ramą lub innymi elementami maszyny, warto zastosować również osłony spiralne na węże hydrauliczne.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 1", a z drugiej gwint zewnętrzny BSP 1.1/4".

Czy jest to złączka redukcyjna?

Tak. Złączka pozwala wykonać bezpośrednie przejście pomiędzy dwoma różnymi rozmiarami: BSP 1" i BSP 1.1/4".

Jakie jest maksymalne ciśnienie pracy?

Dopuszczalne ciśnienie pracy podane dla tego produktu wynosi 160 bar.

Z jakiego materiału wykonano złączkę?

Korpus wykonany jest ze stali nierdzewnej 1.4571.

Jaki jest zakres temperatury pracy?

Zakres temperatury podany dla złączki wynosi od -20°C do +120°C.

Jaki stożek uszczelniający zastosowano?

Złączka posiada stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 1"?

Dla gwintu zewnętrznego BSP 1" karta produktu podaje około 33,0-33,2 mm.

Jaką średnicę ma gwint BSP 1.1/4"?

Dla gwintu zewnętrznego BSP 1.1/4" karta produktu podaje około 41,5-41,9 mm.

Czy oznaczenie BSP 1" oznacza średnicę dokładnie 25,4 mm?

Nie. Jest to oznaczenie nominalne gwintu rurowego. Rzeczywista średnica zewnętrzna BSP 1" wynosi w przypadku tego produktu około 33 mm.

Czy można zastosować tę złączkę w układzie pracującym przy 200 bar?

Nie należy jej stosować powyżej wartości dopuszczalnej podanej dla produktu. Dla tej złączki maksymalne ciśnienie pracy wynosi 160 bar.

Jak upewnić się, że potrzebuję właśnie BSP 1" / 1.1/4"?

Najlepiej zmierzyć oba gwinty suwmiarką, sprawdzić ich skok oraz rodzaj powierzchni uszczelniającej. W przypadku wątpliwości warto skonsultować dobór z działem technicznym HYDRON przed montażem elementu w instalacji.
