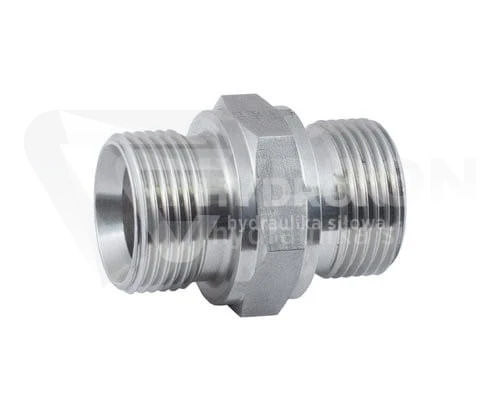

Złączka prosta BB BSP 1/4" stal nierdzewna 1.4571 350 bar

Złączka prosta BB BSP 1/4" to nierdzewny nypel hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne BSP 1/4". Służy do bezpośredniego łączenia dwóch kompatybilnych elementów instalacji bez zmiany nominalnego rozmiaru przyłącza. Ponieważ po obu stronach zastosowano BSP 1/4", produkt jest złączką prostą, a nie redukcją.

Korpus wykonano ze stali nierdzewnej 1.4571. Złączka posiada stożek uszczelniający 60° i jest przeznaczona do pracy z olejem hydraulicznym. Maksymalne ciśnienie pracy wynosi 350 bar, a dopuszczalny zakres temperatury od -20°C do +120°C.

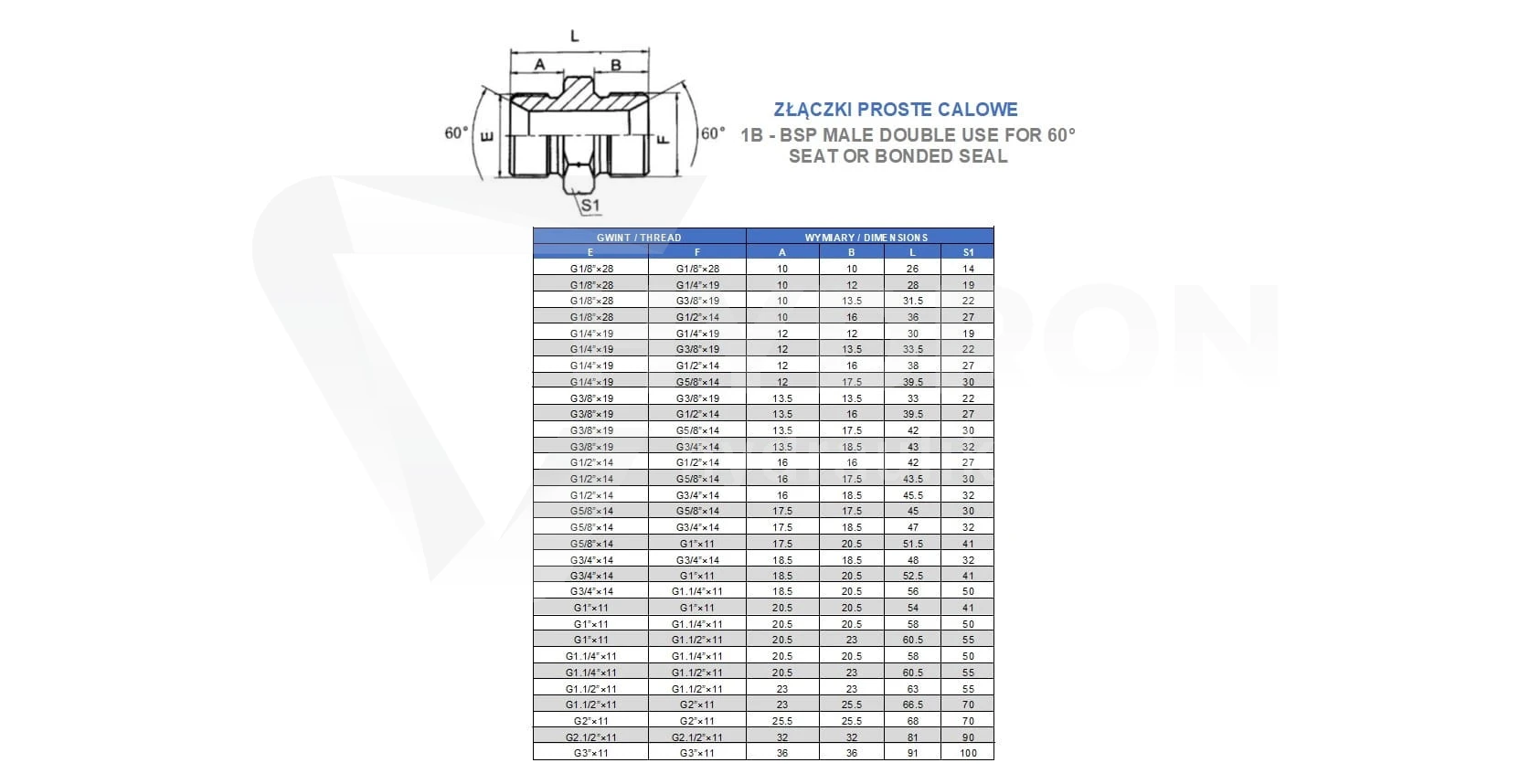

Parametry techniczne złączki BSP 1/4"

• typ produktu: złączka hydrauliczna prosta BB,
• rodzaj: złączka prosta / nypel hydrauliczny,
• gwint 1: zewnętrzny BSP 1/4",
• gwint 2: zewnętrzny BSP 1/4",
• wymiar gwintu BSP 1/4": 12,9-13,1 mm zewnętrzny / 11,4-11,9 mm wewnętrzny,
• stożek uszczelniający: 60°,
• maksymalne ciśnienie pracy: 350 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571,
• norma wykonania: BS5200 / ISO 8434-6,
• medium: olej hydrauliczny,
• przeznaczenie: łączenie elementów instalacji hydraulicznej,
• oznaczenie wg Rastelli-Raccordi: 34.69.04.04,
• symbol: 1B-04,
• oznaczenie alternatywne: XG 1/4".

Nierdzewny nypel BSP 1/4" z dwoma gwintami zewnętrznymi

Oznaczenie BB oznacza złączkę posiadającą dwa gwinty zewnętrzne. W tym wariancie oba mają rozmiar BSP 1/4", dlatego element wykonuje proste połączenie osiowe bez redukcji średnicy.

Złączka może współpracować z odpowiednio dobranymi elementami posiadającymi gwinty wewnętrzne BSP 1/4". Inne rozmiary i warianty znajdziesz w kategorii złączki proste ze stali nierdzewnej.

Jak rozpoznać gwint BSP 1/4"?

Gwint zewnętrzny BSP 1/4" ma rzeczywistą średnicę około 12,9-13,1 mm. Oznaczenie 1/4" jest wartością nominalną, dlatego nie należy oczekiwać średnicy 6,35 mm wynikającej z prostego przeliczenia cala.

Jeżeli pomiar suwmiarką daje wynik w okolicy 13 mm, jest to ważna wskazówka podczas identyfikacji BSP 1/4". Dla pewnego doboru należy jednak sprawdzić również skok gwintu oraz konstrukcję powierzchni uszczelniającej.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Podczas doboru elementu współpracującego trzeba więc zweryfikować nie tylko rozmiar BSP 1/4", ale również geometrię powierzchni odpowiedzialnych za szczelność połączenia.

Sama możliwość mechanicznego skręcenia dwóch elementów nie oznacza pełnej kompatybilności. Gwint oraz sposób uszczelnienia powinny należeć do odpowiedniego systemu połączenia.

Stal nierdzewna 1.4571

Korpus złączki wykonano ze stali nierdzewnej 1.4571. Jest to podstawowa różnica względem standardowej wersji stalowej zabezpieczonej powłoką cynkową.

Wariant nierdzewny warto stosować tam, gdzie wymagania materiałowe instalacji lub warunki środowiskowe przemawiają za zastosowaniem elementów ze stali nierdzewnej. Materiał należy zawsze dobierać z uwzględnieniem medium oraz pozostałych części układu.

Ciśnienie pracy do 350 bar

Maksymalne ciśnienie pracy podane dla tej złączki wynosi 350 bar. Jest to parametr konkretnego wariantu BSP 1/4" i nie należy automatycznie przenosić tej wartości na inne rozmiary złączek.

Dopuszczalne ciśnienie całego układu ogranicza komponent o najniższej wartości znamionowej. Należy więc sprawdzić również przewody, końcówki, zawory, szybkozłącza i pozostałe elementy instalacji.

Gotowe rozwiązania znajdziesz w kategorii zakute przewody hydrauliczne.

BSP 1/4" i przepływ w instalacji

BSP 1/4" należy do mniejszych rozmiarów przyłączy hydraulicznych. Przy jego zastosowaniu warto uwzględnić wymagany przepływ oleju oraz średnicę przewodów.

Sam fakt, że złączka wytrzymuje 350 bar, nie oznacza automatycznie, że będzie odpowiednia dla dowolnego przepływu. Ciśnienie i przepływ są odrębnymi parametrami, które należy oceniać w kontekście całego układu.

Temperatura pracy od -20°C do +120°C

Karta produktu określa zakres temperatury pracy od -20°C do +120°C. Jako medium wskazany jest olej hydrauliczny.

Dopuszczalny zakres temperatury kompletnej instalacji może być jednak ograniczony przez przewody, uszczelnienia, zawory lub inne zastosowane komponenty.

Standard BS5200 / ISO 8434-6

Złączka została przypisana do standardu BS5200 / ISO 8434-6. Informacja ta pomaga przy identyfikacji systemu połączenia i doborze kompatybilnych elementów.

Przy wymianie starego nypla warto porównać gwint, jego średnicę, skok, konstrukcję stożka, materiał oraz dopuszczalne ciśnienie pracy.

Zastosowanie złączki nierdzewnej BSP 1/4"

Złączka służy do wykonywania prostych połączeń pomiędzy kompatybilnymi elementami instalacji hydraulicznej z gwintami BSP 1/4". Może być wykorzystywana podczas budowy nowych układów oraz przy naprawach i modernizacji istniejących maszyn.

• układy hydrauliki siłowej,
• agregaty hydrauliczne,
• maszyny rolnicze i sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• instalacje wymagające nierdzewnych elementów złącznych,
• serwis i modernizacja układów hydraulicznych.

Oznaczenia katalogowe BSP 1/4"

Przy identyfikacji odpowiednika pomocne mogą być oznaczenia podane na karcie produktu:

• Rastelli-Raccordi: 34.69.04.04,
• symbol: 1B-04,
• oznaczenie alternatywne: XG 1/4".

Przed zastosowaniem zamiennika należy porównać pełne parametry techniczne. Sam symbol katalogowy nie powinien zastępować sprawdzenia gwintu, materiału, ciśnienia oraz sposobu uszczelnienia.

Jak dobrać złączkę BSP 1/4" bez pomyłki?

Przed zamówieniem warto sprawdzić:

• czy potrzebne są dwa gwinty zewnętrzne,
• czy oba przyłącza mają rozmiar BSP 1/4",
• czy średnica zewnętrzna gwintu wynosi około 12,9-13,1 mm,
• skok gwintu,
• zgodność stożka uszczelniającego 60°,
• maksymalne wymagane ciśnienie pracy,
• czy wymaganym materiałem jest stal nierdzewna 1.4571.

Jeżeli część dobierana jest na podstawie złączki wymontowanej z maszyny, najlepiej wykonać pomiar suwmiarką oraz wzornikiem gwintów zamiast polegać wyłącznie na wizualnym porównaniu.

Uszczelnienie przyłącza G1/4" pod sześciokątem

Jeżeli konstrukcja portu przewiduje uszczelnienie czołowe pod sześciokątem, można zastosować odpowiednio dobraną podkładkę metalowo-gumową. W ofercie HYDRON dostępna jest podkładka met-gum G1/4" 13,74 × 20,57 × 2,03 mm.

Takiego uszczelnienia nie należy jednak stosować automatycznie w każdym połączeniu BSP. Konstrukcja portu musi być przystosowana do pracy z podkładką uszczelniającą.

Dobór kompletnego przewodu hydraulicznego

Rozmiar gwintu jest tylko jednym z parametrów kompletnego przewodu. Należy również dobrać średnicę DN, konstrukcję węża, wymagane ciśnienie, długość oraz właściwe zakończenia.

Indywidualny przewód możesz przygotować w konfiguratorze przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka BSP 1/4"?

Złączka posiada dwa jednakowe gwinty zewnętrzne BSP 1/4", dlatego jest złączką prostą, a nie redukcyjną.

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego wariantu wynosi 350 bar.

Z jakiego materiału wykonano złączkę?

Korpus złączki wykonany jest ze stali nierdzewnej 1.4571.

Jak rozpoznać gwint BSP 1/4"?

Gwint zewnętrzny BSP 1/4" ma około 12,9-13,1 mm średnicy. Dla pewnej identyfikacji należy również sprawdzić skok gwintu.

Czy złączka posiada stożek uszczelniający?

Tak. Złączka posiada stożek uszczelniający 60°, dlatego element współpracujący powinien mieć kompatybilną geometrię połączenia.
