Złączka prosta BB BSP 1/2" stal nierdzewna 1.4571

Przejdź do sekcji Opinie

60,38 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 48 godzin

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 1/2" BSP
Rozmiar gwintu 2 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

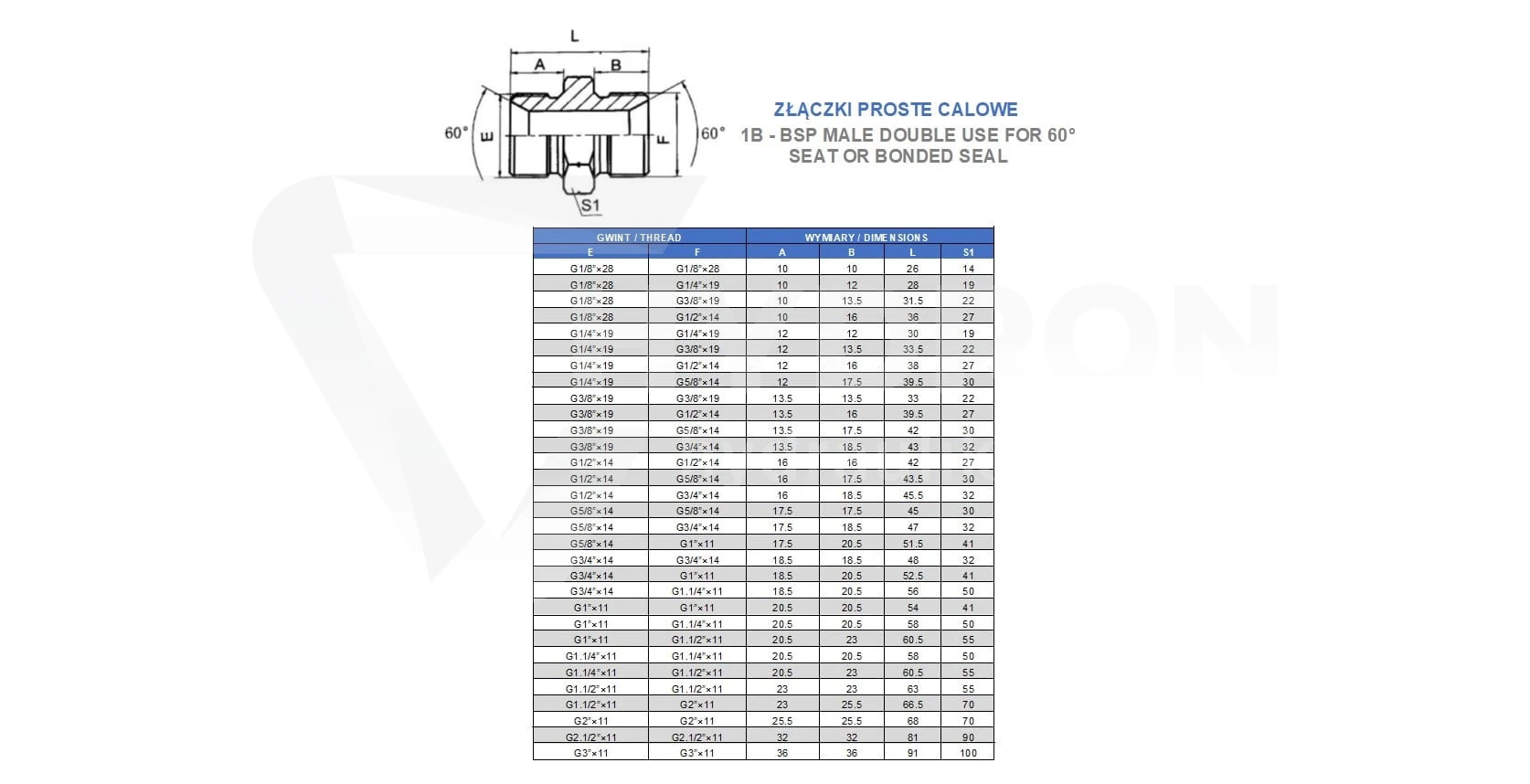

Złączka prosta BB BSP 1/2" stal nierdzewna 1.4571 315 bar

Złączka prosta BB BSP 1/2" ze stali nierdzewnej 1.4571 to łącznik hydrauliczny z dwoma jednakowymi gwintami zewnętrznymi BSP 1/2". Służy do wykonywania prostych połączeń pomiędzy przewodami, armaturą i innymi komponentami hydraulicznymi wyposażonymi w kompatybilne przyłącza.

Wykonanie ze stali nierdzewnej 1.4571 sprawia, że złączka jest przeznaczona do zastosowań, w których oprócz wytrzymałości mechanicznej istotna jest zwiększona odporność materiału na korozję. Model wykorzystuje stożek uszczelniający 60° i może pracować przy ciśnieniu do 315 bar.

Parametry techniczne złączki BB BSP 1/2"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj połączenia: proste,
gwint 1: zewnętrzny BSP 1/2",
gwint 2: zewnętrzny BSP 1/2",
wymiar gwintu BSP 1/2": 20,5-20,9 mm zewnętrzny / 18,6-19,0 mm wewnętrzny,
kąt stożka uszczelniającego: 60°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal nierdzewna 1.4571,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie przewodów oraz innych komponentów hydraulicznych.

Proste połączenie BSP 1/2" / BSP 1/2"

Obie strony złączki posiadają identyczne gwinty zewnętrzne BSP 1/2". Produkt nie jest więc redukcją. Jego zadaniem jest połączenie dwóch elementów wykorzystujących ten sam rozmiar przyłącza.

Taka konstrukcja jest często wykorzystywana przy montażu przewodów, zaworów, bloków oraz innych elementów układów hydraulicznych. Jeden zwarty korpus pozwala wykonać połączenie bez stosowania dodatkowych przejściówek.

Stal nierdzewna 1.4571

Najważniejszym wyróżnikiem tego wariantu jest stal nierdzewna 1.4571. Jest to materiał wybierany do instalacji, w których złączki mogą być narażone na wilgoć, warunki atmosferyczne lub inne czynniki zwiększające ryzyko korozji.

W porównaniu ze standardowymi złączkami ze stali automatowej zabezpieczonymi ocynkiem wykonanie nierdzewne daje większe możliwości zastosowania w wymagających warunkach środowiskowych. Dobór materiału powinien jednak zawsze uwzględniać medium oraz rzeczywiste warunki pracy instalacji.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Jest to istotny parametr podczas dobierania współpracujących elementów. Sama zgodność średnicy gwintu BSP 1/2" nie oznacza jeszcze, że dwa komponenty tworzą prawidłowe połączenie hydrauliczne.

Przed montażem należy sprawdzić zarówno rodzaj gwintu, jak i konstrukcję powierzchni uszczelniającej. Ma to szczególne znaczenie w instalacjach pracujących pod wysokim ciśnieniem.

Jak rozpoznać gwint BSP 1/2"?

Oznaczenie BSP 1/2" jest rozmiarem nominalnym i nie oznacza rzeczywistej średnicy gwintu wynoszącej 12,7 mm. To ważne podczas identyfikacji złączki za pomocą suwmiarki.

Dla tego produktu karta HYDRON podaje:

średnicę zewnętrzną gwintu BSP 1/2": około 20,5-20,9 mm,
średnicę wewnętrzną: około 18,6-19,0 mm.

Pomiar w okolicy 20,7 mm może więc wskazywać na zewnętrzny gwint BSP 1/2". Przy ostatecznej identyfikacji warto dodatkowo sprawdzić skok gwintu i system uszczelnienia.

Ciśnienie pracy 315 bar

Złączka jest przeznaczona do pracy przy ciśnieniu do 315 bar. Pozwala to stosować ją w wielu profesjonalnych układach hydrauliki siłowej, pod warunkiem prawidłowego doboru wszystkich współpracujących komponentów.

Jeżeli złączka jest częścią przewodu, należy zweryfikować również parametry zakutych węży hydraulicznych, końcówek oraz armatury. Dopuszczalne ciśnienie całego układu zawsze wyznacza komponent o najniższym dopuszczalnym ciśnieniu pracy.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy określony dla złączki wynosi od -20°C do +120°C. Karta produktu wskazuje jako medium olej hydrauliczny.

W kompletnej instalacji trzeba dodatkowo uwzględnić ograniczenia temperaturowe przewodów, uszczelnień oraz pozostałych elementów. Parametr samej złączki nie powinien być traktowany jako automatyczny zakres pracy całego układu.

Zastosowanie złączki nierdzewnej BSP 1/2"

Połączenie popularnego rozmiaru BSP 1/2" z wykonaniem ze stali nierdzewnej pozwala wykorzystać złączkę w wielu instalacjach stacjonarnych i mobilnych.

układy hydrauliki siłowej,
maszyny przemysłowe,
maszyny rolnicze i sadownicze,
maszyny leśne,
urządzenia budowlane,
instalacje narażone na wilgoć,
instalacje technologiczne,
naprawy i modernizacje układów hydraulicznych.

Kiedy zastosować złączkę ze stali nierdzewnej?

W typowych warunkach pracy często stosowane są złączki stalowe zabezpieczone ocynkiem. Wersja nierdzewna jest szczególnie przydatna wtedy, gdy elementy instalacji są bardziej narażone na działanie wilgoci i środowiska sprzyjającego korozji.

Stal nierdzewna nie zwalnia jednak z konieczności sprawdzenia kompatybilności materiałowej całej instalacji. Przy zastosowaniach innych niż standardowa hydraulika olejowa należy zweryfikować odporność materiału oraz uszczelnień na konkretne medium.

Złączka BB 1/2" jako nypel hydrauliczny

Ze względu na dwa gwinty zewnętrzne element tego typu bywa również określany jako nypel hydrauliczny BSP 1/2". W praktyce jego funkcją jest stworzenie prostego połączenia pomiędzy dwoma kompatybilnymi przyłączami wewnętrznymi.

Przy wyszukiwaniu zamiennika warto więc brać pod uwagę zarówno określenie „złączka prosta BB”, jak i „nypel BSP 1/2”", zawsze weryfikując materiał, ciśnienie pracy i sposób uszczelnienia.

Jak dobrać właściwą złączkę BSP?

Przed zamówieniem warto zweryfikować pełną konfigurację połączenia:

gwint po pierwszej stronie: zewnętrzny BSP 1/2",
gwint po drugiej stronie: zewnętrzny BSP 1/2",
system uszczelnienia: stożek 60°,
materiał: stal nierdzewna 1.4571,
ciśnienie pracy: maksymalnie 315 bar,
temperatura pracy: od -20°C do +120°C.

Nie należy dobierać elementu wyłącznie na podstawie średnicy zmierzonej suwmiarką. Podobne wymiarowo przyłącza mogą należeć do różnych standardów gwintowych i wykorzystywać inny sposób uszczelnienia.
