Przyłączka prosta ED M22X1,5 / 7/8 JIC

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 15,06 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 7/8" JIC
  • Rozmiar gwintu 1 w milimetrach 22,0-22,2zew./20,2-20,5wew.
  • Rozmiar gwintu 2 M22X1,5
  • Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 240 bar
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

Opis

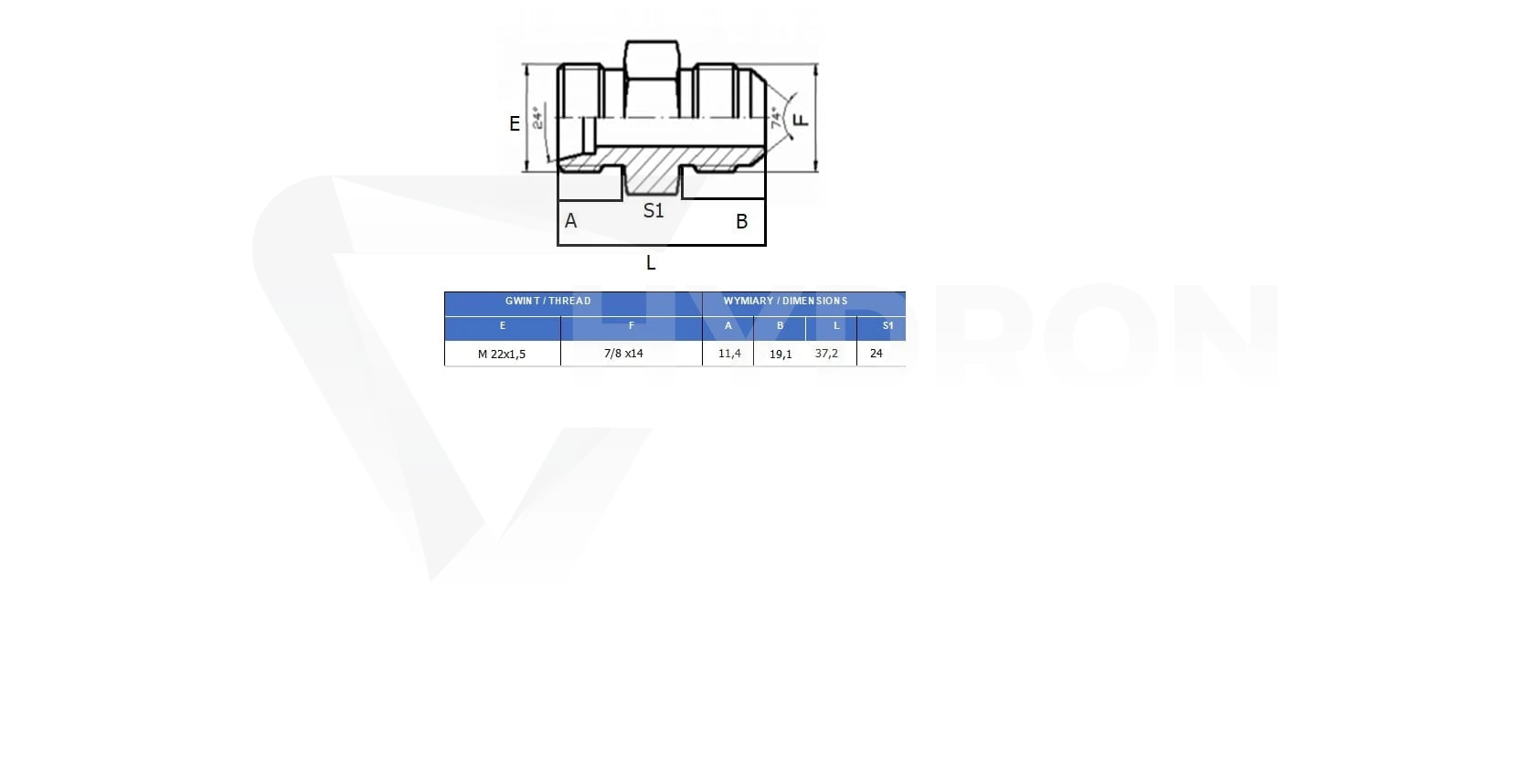

Przyłączka prosta ED M22x1,5 / JIC 7/8"-14 UNF 240 bar

Przyłączka prosta ED M22x1,5 / JIC 7/8"-14 UNF to element złączny umożliwiający połączenie dwóch różnych systemów przyłączeniowych w instalacjach hydraulicznych. Po jednej stronie posiada zewnętrzny gwint metryczny M22x1,5 z uszczelnieniem czołowym ED, natomiast po drugiej gwint zewnętrzny 7/8"-14 UNF ze stożkiem uszczelniającym JIC 37°. Konstrukcja zapewnia możliwość wykonania szczelnego połączenia odpowiednio dobranych elementów bez konieczności spawania. Korpus wykonano ze stali ocynkowanej. Ciśnienie robocze przyłączki wynosi 240 bar.

Zastosowanie przyłączki metrycznej ED / JIC

Przyłączka hydrauliczna M22x1,5 / JIC 7/8"-14 znajduje zastosowanie podczas łączenia elementów instalacji wyposażonych w różne systemy gwintów i uszczelnień. Umożliwia przejście z przyłącza metrycznego ED na połączenie JIC ze stożkiem 37°, bez stosowania dodatkowych adapterów pośrednich.

Produkt przeznaczony jest do zastosowań w układach hydraulicznych i pneumatycznych, przemyśle maszynowym, rolnictwie oraz budownictwie. Może być wykorzystany podczas montażu nowych instalacji, wymiany elementów złącznych i modernizacji połączeń wymagających przejścia między systemem metrycznym a JIC.

Gwint metryczny M22x1,5 z uszczelnieniem czołowym ED

Strona metryczna przyłączki posiada gwint zewnętrzny M22x1,5 oraz uszczelnienie typu ED. Jest to rozwiązanie z elementem elastomerowym umieszczonym na powierzchni czołowej przyłącza. Po prawidłowym dokręceniu uszczelnienie współpracuje z odpowiednio przygotowaną powierzchnią gniazda.

Przy doborze należy sprawdzić średnicę i skok gwintu, a także zgodność powierzchni czołowej elementu współpracującego. Gwint M22x1,5 posiada skok 1,5 mm. Samo dopasowanie gwintu nie gwarantuje prawidłowej współpracy uszczelnienia ED z gniazdem.

Połączenie JIC 7/8"-14 UNF ze stożkiem 37°

Druga strona przyłączki wyposażona jest w zewnętrzny gwint 7/8"-14 UNF oraz powierzchnię stożkową JIC 37°. W systemie JIC szczelność uzyskuje się poprzez odpowiednie dopasowanie współpracujących powierzchni stożkowych. Złącze powinno współpracować z końcówką przeznaczoną do tego samego standardu uszczelnienia.

Oznaczenie 7/8"-14 określa średnicę nominalną gwintu 7/8 cala oraz 14 zwojów na cal. Przed montażem należy potwierdzić zgodność gwintu i kąta stożka, ponieważ podobne przyłącza mogą wykorzystywać odmienne systemy uszczelniania.

Ciśnienie robocze 240 bar i stalowy korpus ocynkowany

Przyłączka została wykonana ze stali zabezpieczonej powłoką cynkową, która ogranicza bezpośrednie oddziaływanie czynników sprzyjających korozji na powierzchnię korpusu. Konstrukcja prosta umożliwia współosiowe połączenie kompatybilnych elementów instalacji.

Ciśnienie robocze produktu wynosi 240 bar. Przy projektowaniu połączenia należy uwzględnić parametry wszystkich zastosowanych komponentów, w tym przewodów, końcówek i gniazd. Dopuszczalne ciśnienie całej instalacji nie może przekraczać wartości odpowiedniej dla jej najsłabszego elementu.

Dlaczego warto wybrać nasze komponenty?

  • Połączenie dwóch różnych systemów przyłączeniowych: metrycznego ED i JIC.
  • Gwint zewnętrzny M22x1,5 z uszczelnieniem czołowym ED.
  • Gwint zewnętrzny UNF 7/8"-14 ze stożkiem JIC 37°.
  • Ciśnienie robocze 240 bar.
  • Korpus ze stali ocynkowanej.
  • Możliwość montażu i demontażu bez konieczności spawania.

Specyfikacja techniczna

Parametr Wartość
RodzajPrzyłączka prosta ED / JIC
Gwint metrycznyM22x1,5 zewnętrzny
Uszczelnienie strony metrycznejED – uszczelnienie czołowe elastomerowe
Gwint calowy7/8"-14 UNF zewnętrzny
Uszczelnienie strony JICStożek 37°
Liczba zwojów gwintu UNF14 TPI
Ciśnienie robocze240 bar
MateriałStal ocynkowana
ZastosowanieHydraulika, pneumatyka, przemysł maszynowy, rolnictwo, budownictwo

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada przyłączka ED M22x1,5 / JIC 7/8"-14?

Przyłączka posiada dwa gwinty zewnętrzne: metryczny M22x1,5 z uszczelnieniem czołowym ED oraz calowy 7/8"-14 UNF ze stożkiem JIC 37°.

Czym różni się uszczelnienie ED od JIC 37°?

Uszczelnienie ED wykorzystuje element elastomerowy na powierzchni czołowej przyłącza. W systemie JIC uszczelnienie powstaje przez współpracę odpowiednio dopasowanych powierzchni stożkowych o kącie 37°.

Jakie ciśnienie robocze posiada przyłączka?

Ciśnienie robocze przyłączki wynosi 240 bar. Podczas montażu należy uwzględnić również dopuszczalne parametry pozostałych elementów instalacji.

Czy przyłączka wymaga spawania podczas montażu?

Nie. Produkt przeznaczony jest do wykonywania rozłącznych połączeń gwintowanych. Należy stosować odpowiednio dopasowane elementy współpracujące z uszczelnieniem ED i stożkiem JIC 37°.
