Złączka prosta BB redukcja UNF 9/16-18" / 1/2" JIC

Przejdź do sekcji Opinie

7,53 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 9/16'' JIC
Rozmiar gwintu 1 w milimetrach 14,0-14,3zew./12,7-13,0wew.
Rozmiar gwintu 2 1/2" JIC
Rozmiar gwintu 2 w milimetrach 12,4-12,7zew./11,3-11,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 345 bar
Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

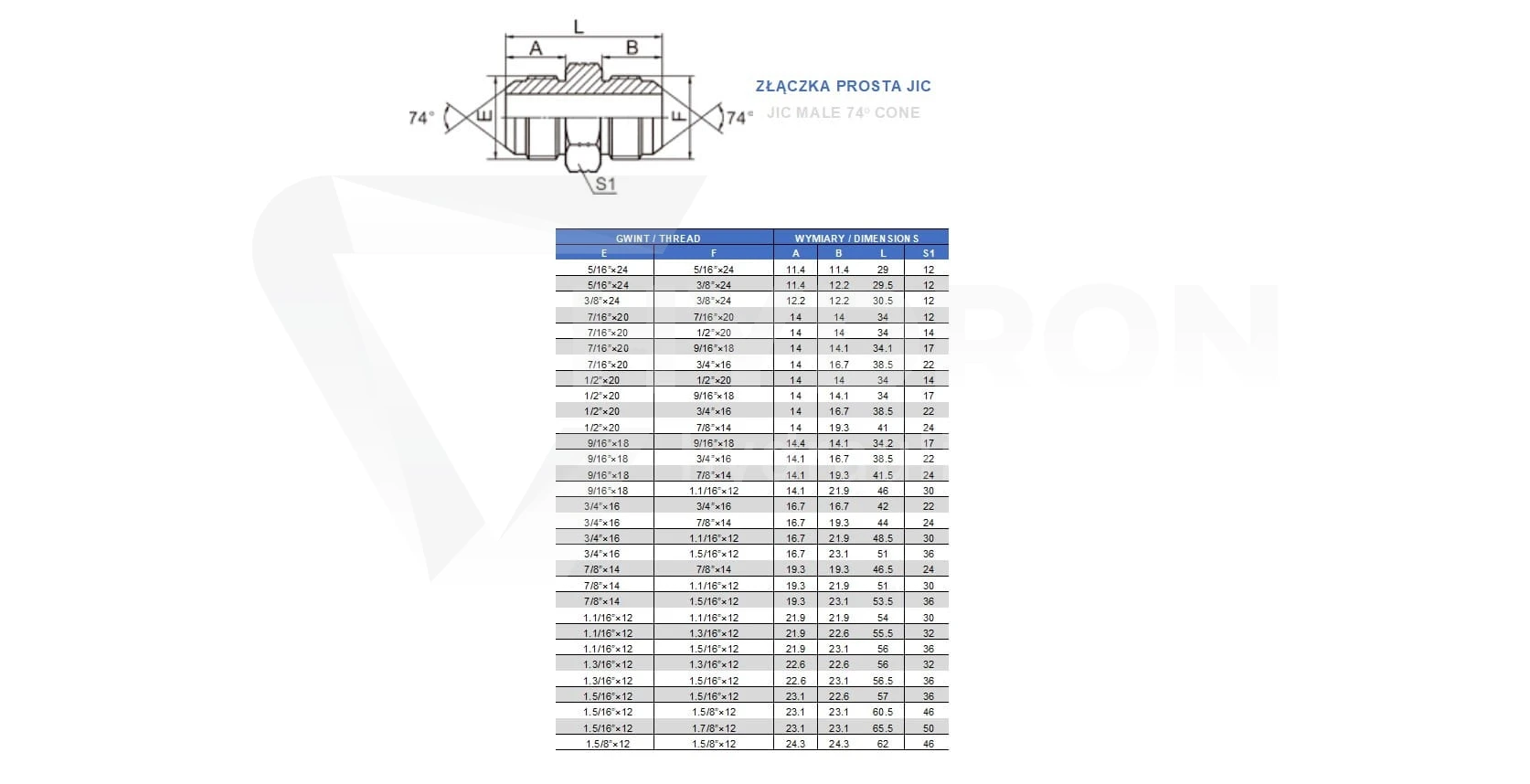

Złączka prosta BB redukcja JIC UNF 9/16"-18 / 1/2"

Złączka prosta BB redukcja JIC UNF 9/16"-18 / 1/2" to element złączny hydrauliki siłowej przeznaczony do łączenia przewodów wyposażonych w przyłącza o różnych rozmiarach. Posiada dwa gwinty zewnętrzne calowe: 9/16"-18 oraz 1/2". Konstrukcja redukcyjna umożliwia połączenie odpowiednio dobranych końcówek przewodów lub innych elementów wykorzystujących kompatybilny system stożkowy JIC. Korpus wykonano ze stali automatowej pokrytej ocynkiem. Produkt przeznaczony jest do instalacji wykorzystujących olej hydrauliczny.

Zastosowanie złączki redukcyjnej JIC w hydraulice siłowej

Złączka redukcyjna JIC 9/16"-18 / 1/2" umożliwia wykonywanie połączeń pomiędzy elementami o różnych rozmiarach gwintów calowych. Może być stosowana do łączenia dwóch przewodów hydraulicznych wyposażonych w odpowiednie końcówki lub innych komponentów posiadających zgodny system przyłączeniowy.

Produkt znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych i budowlanych oraz urządzeń przemysłowych. Konstrukcja prosta umożliwia wykonanie połączenia w jednej osi, bez zmiany kierunku prowadzenia przewodów.

Redukcja gwintów UNF 9/16"-18 i 1/2"

Przyłączka posiada dwa gwinty zewnętrzne o różnych średnicach nominalnych. Po jednej stronie znajduje się gwint UNF 9/16"-18, natomiast po drugiej gwint calowy 1/2". Oznaczenie 9/16"-18 określa średnicę nominalną 9/16 cala oraz 18 zwojów gwintu na cal.

Przed montażem należy sprawdzić pełne oznaczenia obu gwintów oraz zgodność powierzchni uszczelniających. Szczególnej uwagi wymaga przyłącze 1/2", ponieważ sama średnica nominalna nie pozwala jednoznacznie określić skoku gwintu i potwierdzić kompatybilności połączenia.

Łączenie dwóch przewodów hydraulicznych w systemie JIC

Złączka prosta BB może służyć do łączenia dwóch przewodów hydraulicznych zakończonych kompatybilnymi końcówkami. Redukcyjna konstrukcja pozwala połączyć elementy o różnych rozmiarach przyłączy bez stosowania dodatkowego łącznika pośredniego.

Przy doborze należy uwzględnić nie tylko średnicę i skok gwintu, lecz także rodzaj powierzchni uszczelniających. Połączenie powinno być wykonywane z elementami przeznaczonymi do współpracy w tym samym systemie stożkowym. Odpowiednie dopasowanie końcówek ma znaczenie dla szczelności instalacji.

Stal automatowa ocynkowana – materiał wykonania

Korpus złączki wykonano ze stali automatowej zabezpieczonej powłoką cynkową. Ocynk ogranicza bezpośrednie oddziaływanie czynników sprzyjających korozji na powierzchnię stalową. Konstrukcja prosta BB jest przeznaczona do wykonywania połączeń w instalacjach hydraulicznych wykorzystujących olej hydrauliczny.

Dlaczego warto wybrać nasze komponenty?

Konstrukcja prosta BB z dwoma gwintami zewnętrznymi.
Redukcja pomiędzy przyłączami 9/16"-18 i 1/2".
Możliwość łączenia dwóch kompatybilnych przewodów hydraulicznych.
Zastosowanie z odpowiednio dopasowanymi złączami w systemie JIC.
Korpus wykonany ze stali automatowej.
Powłoka cynkowa zabezpieczająca powierzchnię stalową.

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Złączka prosta redukcyjna BB
System przyłączeniowy	JIC (UNF)
Gwint pierwszej strony	UNF 9/16"-18 zewnętrzny
Gwint drugiej strony	1/2" zewnętrzny
Liczba zwojów gwintu 9/16"	18 TPI
Materiał	Stal automatowa ocynkowana
Medium robocze	Olej hydrauliczny

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka redukcyjna JIC 9/16"-18 / 1/2"?

Złączka posiada dwa gwinty zewnętrzne calowe: 9/16"-18 oraz 1/2". Przy doborze należy potwierdzić pełne oznaczenie gwintu po stronie 1/2".

Czy złączka może służyć do łączenia dwóch przewodów hydraulicznych?

Tak. Złączka może służyć do połączenia dwóch przewodów wyposażonych w odpowiednio dobrane końcówki lub innych kompatybilnych elementów hydraulicznych.

Co należy sprawdzić przed montażem redukcji JIC?

Należy zweryfikować średnicę i skok obu gwintów oraz zgodność powierzchni stożkowych współpracujących elementów. Szczególnie ważna jest identyfikacja pełnego oznaczenia gwintu 1/2".
