Kolanko AB 90° M22x1,5 14S

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 23,49 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M22x1,5
  • Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Rozmiar gwintu 2 M22X1,5
  • Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN119-14S
  • Oznaczenie wg VITILLO LME14SFE14S.1
  • Oznaczenie wg CAST 604218.1
  • Oznaczenie wg PARKER ERMETO EW14SOMD
  • Oznaczenie alternatywne 2D9-22

Opis

Kolanko AB 90° M22x1,5 14S

Kolanko AB 90° M22x1,5 14S to metryczna złączka kolankowa nakrętna, przeznaczona do wykonywania połączeń kątowych w instalacjach hydrauliki siłowej. Posiada gwint zewnętrzny M22x1,5 oraz ruchomą nakrętkę z gwintem wewnętrznym M22x1,5. Kształt kolanka umożliwia zmianę kierunku prowadzenia połączenia o 90°, co ułatwia rozmieszczenie elementów instalacji hydraulicznej.

Złączka należy do metrycznej serii ciężkiej 14S i wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°. Ciśnienie nominalne wynosi 630 bar. Korpus wykonano ze stali automatowej jako odkuwkę typu monoblok, bez połączeń lutowanych. Powierzchnia jest zabezpieczona ocynkiem z białą pasywacją.

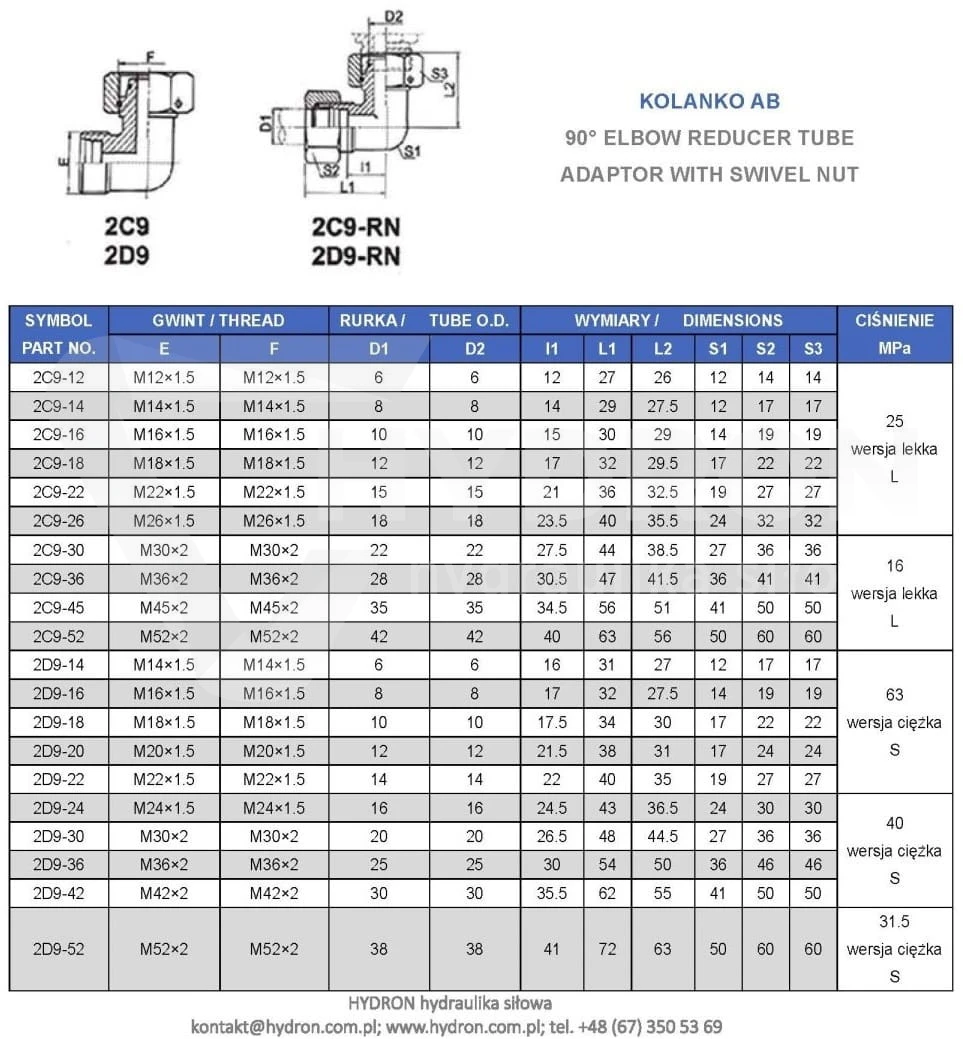

Parametry techniczne kolanka AB M22x1,5 14S

Parametr Wartość
Typ złączkiKolanko hydrauliczne nakrętne AB
Kąt kolanka90°
Gwint zewnętrznyM22x1,5
Gwint wewnętrzny nakrętkiM22x1,5
Seria połączenia14S, seria ciężka
Podana średnica zewnętrzna21,6–21,9 mm
Podana średnica wewnętrzna20,2–20,6 mm
Kąt stożka zaciskowego24°
Ciśnienie nominalne630 bar
MateriałStal automatowa
Powłoka ochronnaOcynk z białą pasywacją
Konstrukcja korpusuOdkuwka monoblok
Połączenia lutowaneBrak

Seria ciężka 14S i gwint metryczny M22x1,5

Kolanko M22x1,5 14S należy do metrycznej serii ciężkiej S. Oznaczenie 14S identyfikuje rozmiar złączki i jej przynależność do systemu połączeń ciężkich. Podczas kompletowania instalacji należy zwrócić uwagę na zgodność serii, ponieważ elementy serii lekkiej L i ciężkiej S nie powinny być dobierane zamiennie wyłącznie na podstawie rozmiaru gwintu.

Gwint M22x1,5 ma średnicę nominalną 22 mm oraz skok 1,5 mm. W danych produktu podano średnicę zewnętrzną 21,6–21,9 mm i średnicę wewnętrzną 20,2–20,6 mm. Prawidłowy dobór połączenia wymaga uwzględnienia wymiarów gwintu, serii złącznej oraz geometrii elementów współpracujących.

Stożek zaciskowy 24° i ciśnienie nominalne 630 bar

Kolanko wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°. Połączenie powstaje podczas dokręcania odpowiednio dopasowanych elementów złącznych. Prawidłowe uszczelnienie wymaga zgodności powierzchni stożkowych, gwintów oraz pozostałych części współpracujących.

Ciśnienie nominalne kolanka wynosi 630 bar. Parametr ten należy uwzględnić podczas doboru komponentów do układu hydraulicznego. Dopuszczalne warunki pracy kompletnego połączenia zależą również od parametrów pozostałych elementów instalacji i poprawności wykonania montażu.

Konstrukcja kolanka AB 90° z ruchomą nakrętką

Złączka kolankowa AB posiada gwint zewnętrzny M22x1,5 z jednej strony oraz ruchomą nakrętkę z gwintem wewnętrznym M22x1,5 z drugiej. Takie zestawienie zakończeń umożliwia wykonywanie połączeń kątowych pomiędzy kompatybilnymi elementami instalacji hydraulicznej.

Ruchoma nakrętka ułatwia skręcanie połączenia bez konieczności obracania całym współpracującym elementem. Kąt 90° pozwala zmienić kierunek prowadzenia instalacji, co ma znaczenie w miejscach o ograniczonej przestrzeni montażowej.

Stal automatowa, korpus monoblok i zabezpieczenie antykorozyjne

Korpus kolanka wykonano ze stali automatowej jako jednolitą odkuwkę typu monoblok. Konstrukcja nie zawiera połączeń lutowanych. Jest to cecha budowy złączki, którą należy uwzględnić podczas porównywania różnych wariantów wykonania elementów hydraulicznych.

Powierzchnię zabezpieczono warstwą cynku z białą pasywacją. Powłoka pełni funkcję ochrony antykorozyjnej. Podczas doboru kolanka należy uwzględnić warunki środowiskowe, rodzaj medium i wymagania eksploatacyjne instalacji hydraulicznej.

Zastosowanie kolanka AB M22x1,5 14S w hydraulice siłowej

Kolanko AB 90° M22x1,5 14S znajduje zastosowanie w układach hydraulicznych maszyn i urządzeń wykorzystywanych w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Umożliwia wykonywanie połączeń pod kątem prostym w instalacjach wyposażonych w odpowiednio dobrane przyłącza metryczne serii ciężkiej.

Złączka może być wykorzystywana podczas montażu, napraw i modernizacji instalacji hydraulicznych. Przed zastosowaniem należy sprawdzić zgodność gwintów M22x1,5, serii ciężkiej 14S, systemu uszczelnienia 24° oraz wymaganych parametrów ciśnieniowych.

Podczas kompletowania instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Dobór współpracujących komponentów powinien uwzględniać zgodność zakończeń oraz parametry techniczne całego układu.

Najważniejsze cechy kolanka AB 90° M22x1,5 14S

  • Kolanko hydrauliczne pod kątem 90°.
  • Gwint zewnętrzny M22x1,5.
  • Ruchoma nakrętka z gwintem wewnętrznym M22x1,5.
  • Metryczna seria ciężka 14S.
  • Stożkowy system połączenia 24°.
  • Ciśnienie nominalne 630 bar.
  • Korpus ze stali automatowej wykonany z odkuwki monoblok.
  • Brak połączeń lutowanych.
  • Ocynk z białą pasywacją.

FAQ – kolanko AB M22x1,5 14S

Jakie gwinty posiada kolanko AB M22x1,5 14S?

Kolanko posiada gwint zewnętrzny M22x1,5 oraz ruchomą nakrętkę z gwintem wewnętrznym M22x1,5.

Co oznacza 14S w nazwie kolanka?

Oznaczenie 14S wskazuje rozmiar złączki w metrycznej serii ciężkiej S.

Jakie ciśnienie nominalne ma kolanko M22x1,5 14S?

Ciśnienie nominalne kolanka wynosi 630 bar.

Jaki kąt ma stożek zaciskowy kolanka?

Kolanko wykorzystuje stożkowy system połączenia o kącie 24°.

Czy kolanko AB posiada ruchomą nakrętkę?

Tak. Jedno zakończenie kolanka wyposażono w ruchomą nakrętkę złączną.

Z jakiego materiału wykonano kolanko AB 14S?

Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.

Czy korpus kolanka AB 14S jest lutowany?

Nie. Korpus wykonano jako odkuwkę typu monoblok, bez połączeń lutowanych.

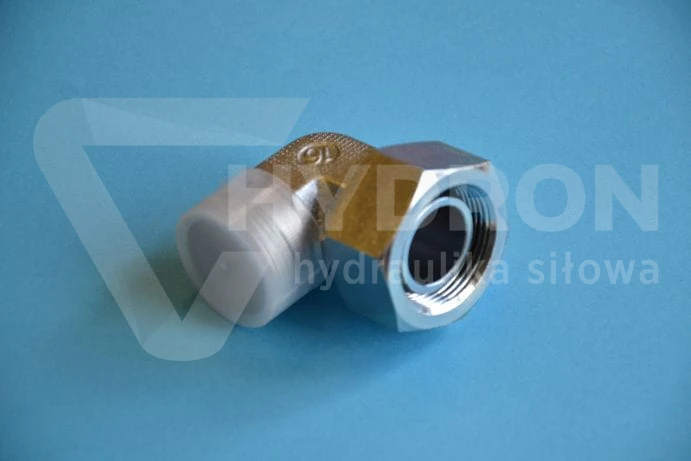

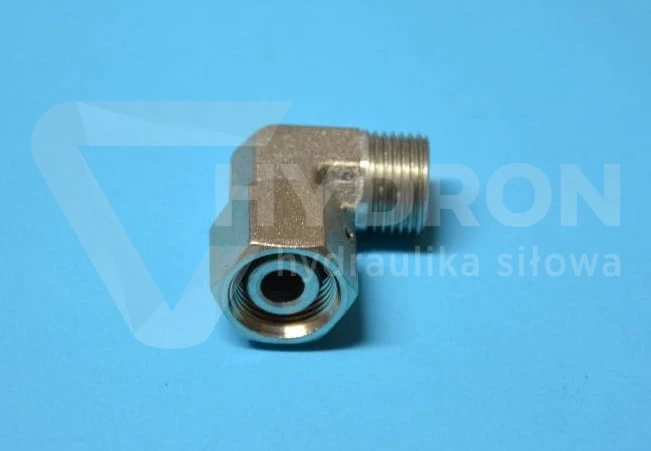

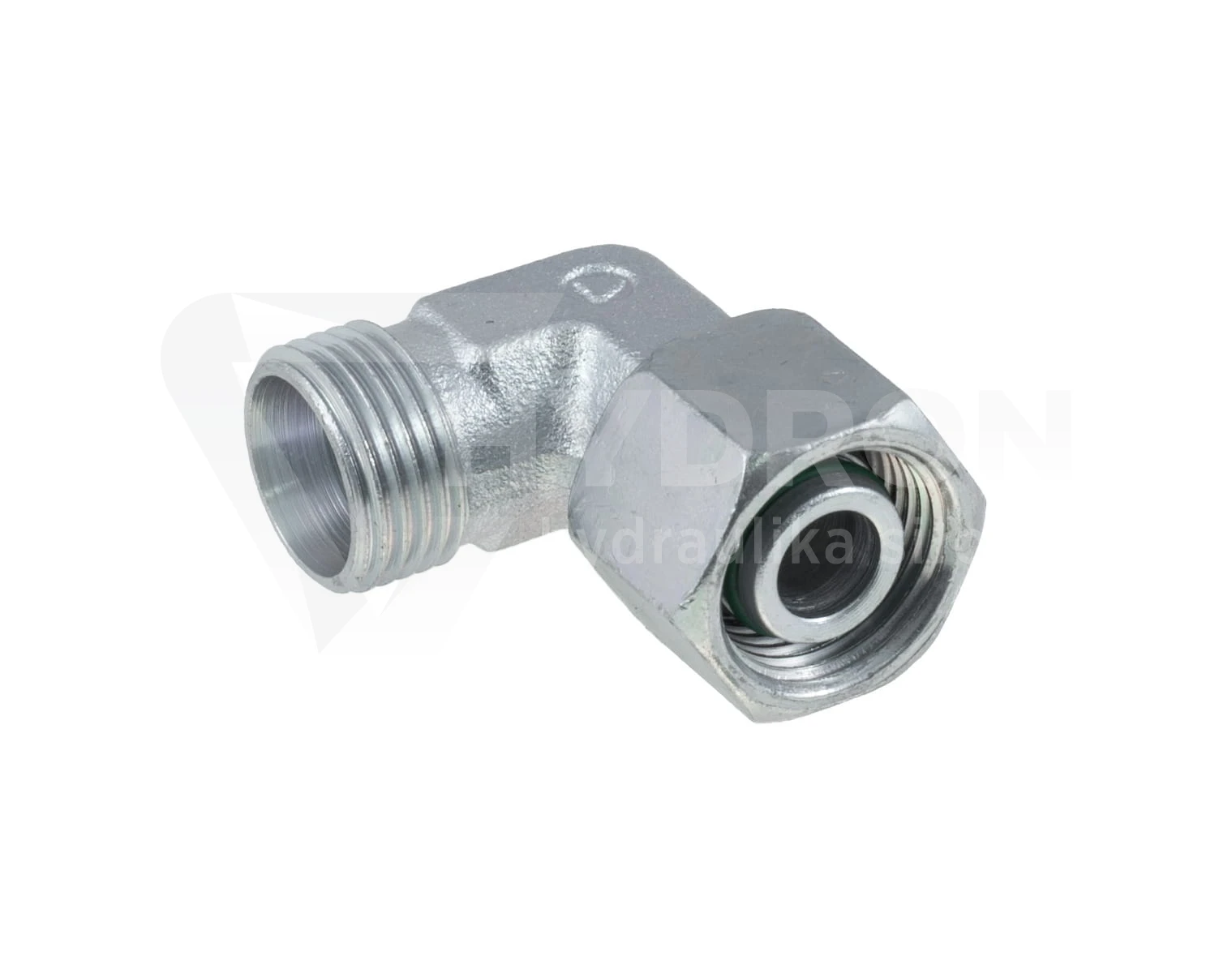

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
