Kolanko AB 90° M10X1 6LL
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AB M10/M10
Kod kreskowy: 5905009122119
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 M10x1
- Rozmiar gwintu 1 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
- Rozmiar gwintu 2 M10X1
- Rozmiar gwintu 2 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 315 bar
- Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
- Polska Norma PN-65 M73143 Złączki kolankowe
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
Opis
Kolanko AB 90° M10x1 6LL – złączka hydrauliczna z nakrętką obrotową
Kolanko AB 90° M10x1 6LL to metryczna złączka kolankowa stosowana w układach hydraulicznych do wykonywania połączeń pod kątem prostym. Z jednej strony posiada gwint zewnętrzny M10x1, a z drugiej ruchomą nakrętkę z gwintem wewnętrznym M10x1. Konstrukcja umożliwia zmianę kierunku prowadzenia połączenia o 90° oraz montaż z odpowiednio dobranymi elementami układu hydraulicznego.
Złączka wykonana jest ze stali automatowej, zabezpieczonej powłoką cynkową z białą pasywacją. Korpus powstaje z odkuwki jako jednolity element typu monoblok, bez połączeń lutowanych. Kolanko posiada stożek zaciskowy 24° i ciśnienie nominalne 315 bar.

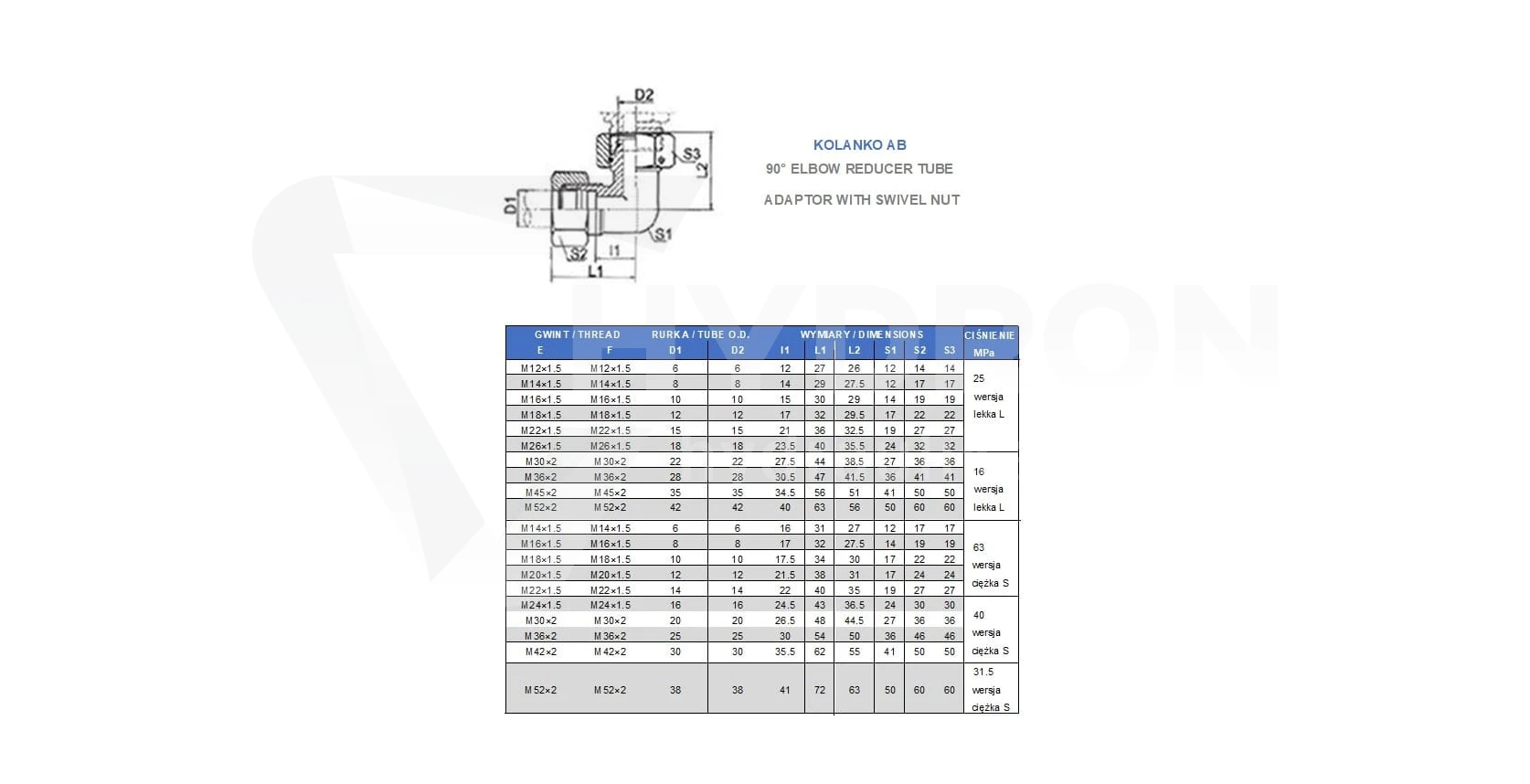

Parametry techniczne kolanka AB M10x1 6LL
| Parametr | Wartość |
|---|---|
| Typ produktu | Złączka kolankowa nakrętna AB |
| Kąt kolanka | 90° |
| Gwint zewnętrzny | M10x1 |
| Gwint wewnętrzny nakrętki | M10x1 |
| Seria | 6LL |
| Średnica zewnętrzna gwintu | 9,7–9,9 mm |
| Średnica wewnętrzna gwintu | 8,7–9,1 mm |
| Kąt stożka zaciskowego | 24° |
| Ciśnienie nominalne | 315 bar |
| Materiał | Stal automatowa |
| Zabezpieczenie powierzchni | Ocynk z białą pasywacją |
| Konstrukcja korpusu | Odkuwka, monoblok, bez lutowania |
Gwint M10x1 i połączenie stożkowe 24°
Kolanko wyposażono w metryczne przyłącza M10x1. Oznaczenie M10 określa nominalną średnicę gwintu wynoszącą 10 mm, natomiast wartość 1 wskazuje skok gwintu w milimetrach. Zewnętrzna średnica gwintu została określona w zakresie 9,7–9,9 mm, a średnica wewnętrzna w zakresie 8,7–9,1 mm.
Złączka wykorzystuje stożkowy system połączenia o kącie 24°. Uszczelnienie następuje podczas dokręcania odpowiednio dopasowanych elementów. Przy doborze należy uwzględnić zgodność geometrii powierzchni współpracujących, rozmiaru gwintu oraz serii połączenia.
Konstrukcja AB – gwint zewnętrzny i ruchoma nakrętka
Kolanko typu AB posiada dwa różne rodzaje zakończeń. Pierwsze stanowi gwint zewnętrzny M10x1, natomiast drugie wyposażono w ruchomą nakrętkę z gwintem wewnętrznym M10x1. Takie rozwiązanie umożliwia wykonanie połączenia kątowego bez konieczności stosowania dodatkowego elementu zmieniającego kierunek instalacji.
Ruchoma nakrętka ułatwia skręcanie połączenia z kompatybilnym elementem złącznym. Konstrukcja pod kątem 90° pozwala prowadzić instalację w miejscach o ograniczonej przestrzeni montażowej.
Ciśnienie nominalne 315 bar
Dla kolanka AB M10x1 6LL podano ciśnienie nominalne wynoszące 315 bar. Parametr ten należy uwzględnić podczas doboru elementów do instalacji hydraulicznej. Dopuszczalne warunki pracy kompletnego układu zależą również od parametrów pozostałych komponentów i poprawności wykonania połączeń.
Stal automatowa, odkuwka monoblok i ocynk
Korpus kolanka wykonano z odkuwki jako jednolity element typu monoblok. W konstrukcji nie zastosowano połączeń lutowanych. Materiałem złączki jest stal automatowa, której powierzchnię pokryto powłoką cynkową z białą pasywacją.
Powłoka ochronna ogranicza oddziaływanie czynników sprzyjających korozji. Podczas doboru należy uwzględnić warunki środowiskowe, rodzaj medium oraz wymagania techniczne instalacji, w której kolanko będzie zamontowane.
Zastosowanie kolanka hydraulicznego AB 90° M10x1
Kolanka hydrauliczne AB stosowane są w instalacjach maszyn i urządzeń wykorzystywanych w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Konstrukcja kątowa pozwala zmieniać kierunek prowadzenia połączeń hydraulicznych, również w miejscach o ograniczonej przestrzeni.
Kolanko M10x1 6LL należy dobierać z uwzględnieniem rozmiaru gwintu, konstrukcji stożka 24° i wymagań ciśnieniowych układu. W instalacjach wykorzystujących również połączenia elastyczne można sprawdzić węże hydrauliczne dostępne w ofercie HYDRON.
Najważniejsze cechy kolanka AB M10x1 6LL
- Kolanko hydrauliczne o kącie 90°.
- Metryczny gwint zewnętrzny M10x1.
- Ruchoma nakrętka z gwintem wewnętrznym M10x1.
- Oznaczenie serii 6LL.
- Stożek zaciskowy 24°.
- Ciśnienie nominalne 315 bar.
- Korpus ze stali automatowej.
- Wykonanie z odkuwki typu monoblok.
- Brak połączeń lutowanych.
- Ocynk z białą pasywacją.
FAQ – kolanko AB 90° M10x1 6LL
Jakie gwinty posiada kolanko AB M10x1 6LL?
Złączka posiada gwint zewnętrzny M10x1 oraz ruchomą nakrętkę z gwintem wewnętrznym M10x1.
Jakie ciśnienie nominalne ma kolanko M10x1 6LL?
Ciśnienie nominalne kolanka wynosi 315 bar.
Jaki kąt ma stożek zaciskowy?
Złączka posiada stożek zaciskowy o kącie 24°.
Czy kolanko AB M10x1 ma ruchomą nakrętkę?
Tak. Jedno zakończenie kolanka wyposażono w ruchomą nakrętkę złączną.
Z jakiego materiału wykonano kolanko?
Kolanko wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.
Czy korpus kolanka jest lutowany?
Nie. Korpus wykonano z odkuwki jako monoblok, bez połączeń lutowanych.

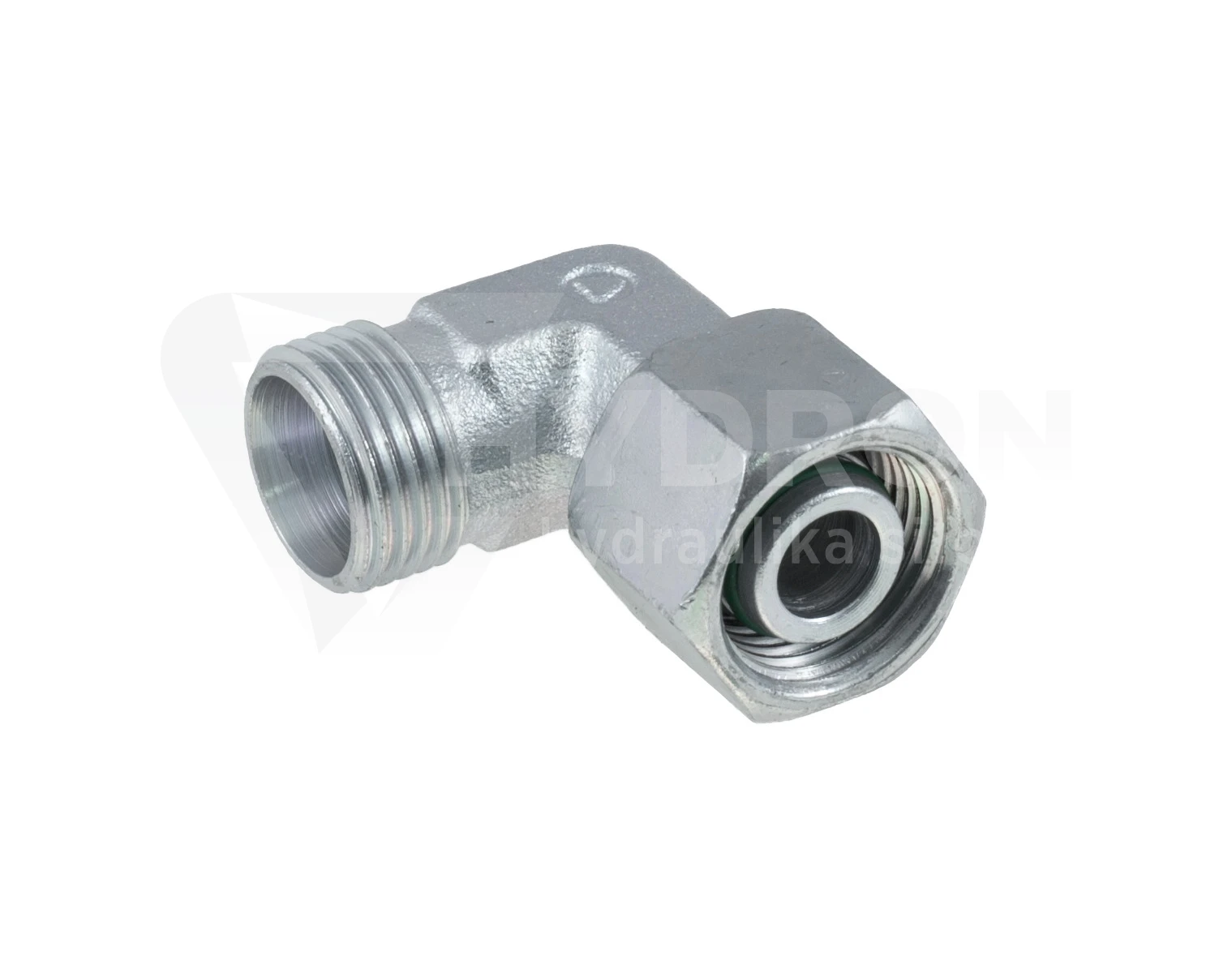

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
