Kolanko AB 90° M22x1,5 16L
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AB M22/M22 16L
Kod kreskowy: 5905009122263
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 M22x1,5
- Rozmiar gwintu 1 w milimetrach 21,6-21,9zew./20,2-20,6wew.
- Rozmiar gwintu 2 M22X1,5
- Rozmiar gwintu 2 w milimetrach 21,6-21,9zew./20,2-20,6wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 315 bar
- Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
- Polska Norma PN-65 M73143 Złączki kolankowe
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
Opis
Kolanko AB 90° M22x1,5 16L
Kolanko AB 90° M22x1,5 16L to metryczna złączka kolankowa nakrętna przeznaczona do wykonywania połączeń kątowych w instalacjach hydrauliki siłowej. Wyposażona jest w gwint zewnętrzny M22x1,5 z jednej strony oraz ruchomą nakrętkę z gwintem wewnętrznym M22x1,5 z drugiej. Konstrukcja pod kątem 90° umożliwia zmianę kierunku prowadzenia połączenia hydraulicznego bez konieczności stosowania złączki prostej.
Prezentowany wariant należy do metrycznej serii lekkiej 16L. Wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°, a jego ciśnienie nominalne wynosi 250 bar. Korpus wykonano ze stali automatowej jako jednolitą odkuwkę typu monoblok, bez połączeń lutowanych. Powierzchnię zabezpieczono ocynkiem z białą pasywacją.

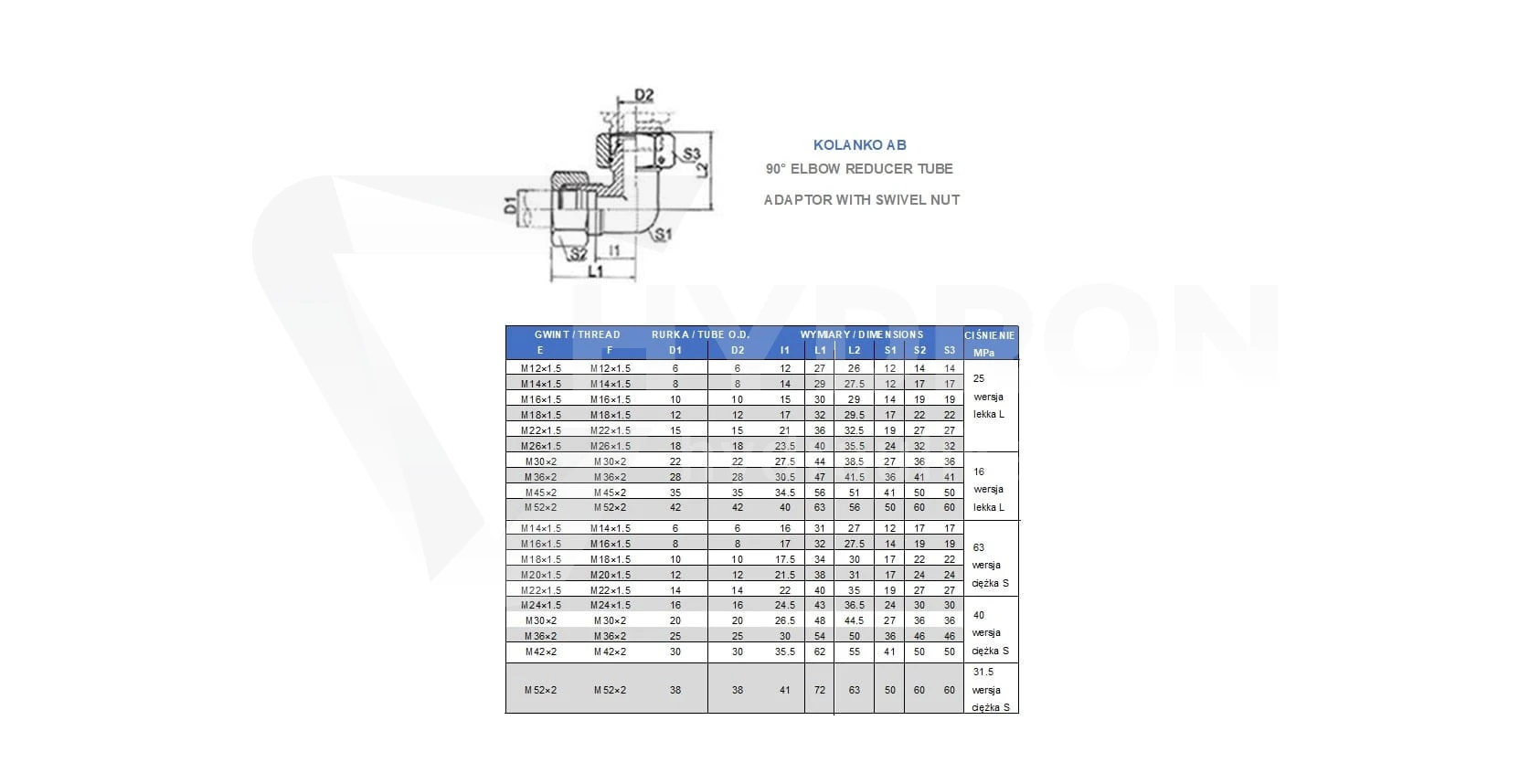

Parametry techniczne kolanka AB M22x1,5 16L
| Parametr | Wartość |
|---|---|
| Rodzaj produktu | Złączka kolankowa nakrętna AB |
| Kąt kolanka | 90° |
| Gwint zewnętrzny | M22x1,5 |
| Gwint wewnętrzny nakrętki | M22x1,5 |
| Seria połączenia | 16L, seria lekka |
| Podana średnica zewnętrzna | 21,6–21,9 mm |
| Podana średnica wewnętrzna | 20,2–20,6 mm |
| Kąt stożka zaciskowego | 24° |
| Ciśnienie nominalne | 250 bar |
| Materiał | Stal automatowa |
| Powłoka ochronna | Ocynk z białą pasywacją |
| Konstrukcja korpusu | Odkuwka monoblok |
| Połączenia lutowane | Brak |
Seria lekka 16L i gwint metryczny M22x1,5
Kolanko M22x1,5 16L należy do metrycznej serii lekkiej L. Oznaczenie 16L identyfikuje rozmiar połączenia, który należy uwzględnić podczas doboru współpracujących elementów hydraulicznych. Seria lekka L i seria ciężka S stanowią odrębne grupy połączeń, dlatego nie należy traktować ich jako zamiennych wyłącznie na podstawie podobnego wyglądu.
Gwint M22x1,5 ma nominalną średnicę 22 mm oraz skok 1,5 mm. W danych produktu podano zakres średnicy zewnętrznej 21,6–21,9 mm oraz średnicy wewnętrznej 20,2–20,6 mm. Przy wymianie złączki należy sprawdzić rozmiar gwintu, serię połączenia oraz geometrię elementów współpracujących.
Połączenie stożkowe 24° i ciśnienie nominalne 250 bar
Złączka wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°. Połączenie wykonywane jest podczas dokręcania odpowiednio dopasowanych elementów. Prawidłowe uszczelnienie wymaga zgodności powierzchni stożkowych, gwintów i pozostałych części współpracujących.
Ciśnienie nominalne kolanka wynosi 250 bar. Wartość tę należy uwzględnić przy doborze złączki do instalacji hydraulicznej. Dopuszczalne warunki pracy kompletnego połączenia zależą także od parametrów pozostałych komponentów oraz poprawności montażu.
Ruchoma nakrętka w kolanku hydraulicznym AB 90°
Kolanko typu AB posiada dwa zakończenia: gwint zewnętrzny oraz ruchomą nakrętkę z gwintem wewnętrznym. W prezentowanym wariancie oba gwinty mają rozmiar M22x1,5. Takie rozwiązanie umożliwia wykonywanie połączeń kątowych między kompatybilnymi elementami instalacji hydraulicznej.
Ruchoma nakrętka ułatwia skręcanie połączenia bez konieczności obracania całym współpracującym elementem. Kąt 90° pozwala zmienić kierunek prowadzenia instalacji, co jest szczególnie przydatne w miejscach o ograniczonej przestrzeni montażowej.
Korpus monoblok i ocynk z białą pasywacją
Korpus kolanka wykonano z wysokiej jakości stali automatowej jako jednolitą odkuwkę typu monoblok. Konstrukcja nie zawiera połączeń lutowanych. Jest to istotna cecha budowy złączki, którą należy uwzględnić podczas porównywania różnych wariantów wykonania.
Powierzchnię stalową zabezpieczono warstwą cynku z białą pasywacją. Powłoka pełni funkcję ochrony antykorozyjnej. Dobór złączki powinien uwzględniać warunki środowiskowe, rodzaj medium oraz wymagania techniczne instalacji hydraulicznej.
Zastosowanie kolanka AB M22x1,5 16L
Kolanko AB 90° M22x1,5 16L znajduje zastosowanie w układach hydraulicznych maszyn i urządzeń wykorzystywanych w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Umożliwia wykonywanie połączeń pod kątem prostym w instalacjach wyposażonych w odpowiednio dobrane przyłącza metryczne.
Złączka może być stosowana podczas montażu, napraw i modernizacji instalacji hydraulicznych. Przed zastosowaniem należy sprawdzić zgodność gwintów M22x1,5, serii lekkiej 16L, systemu uszczelnienia 24° oraz wymaganych parametrów ciśnieniowych.
Podczas kompletowania instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Dobór współpracujących komponentów powinien uwzględniać zgodność zakończeń oraz wymagane parametry techniczne całego układu.
Najważniejsze cechy kolanka AB 90° M22x1,5 16L
- Kolanko hydrauliczne pod kątem 90°.
- Gwint zewnętrzny M22x1,5.
- Ruchoma nakrętka z gwintem wewnętrznym M22x1,5.
- Metryczna seria lekka 16L.
- Stożkowy system połączenia 24°.
- Ciśnienie nominalne 250 bar.
- Korpus ze stali automatowej wykonany z odkuwki monoblok.
- Brak połączeń lutowanych.
- Ocynk z białą pasywacją.
FAQ – kolanko AB M22x1,5 16L
Jakie gwinty posiada kolanko AB M22x1,5 16L?
Kolanko posiada gwint zewnętrzny M22x1,5 oraz ruchomą nakrętkę z gwintem wewnętrznym M22x1,5.
Co oznacza 16L w nazwie kolanka?
Oznaczenie 16L wskazuje rozmiar złączki w metrycznej serii lekkiej L.
Jakie ciśnienie nominalne ma kolanko M22x1,5 16L?
Ciśnienie nominalne kolanka wynosi 250 bar.
Jaki kąt ma stożek zaciskowy?
Kolanko posiada stożkowy system połączenia o kącie 24°.
Czy kolanko AB posiada ruchomą nakrętkę?
Tak. Jedno zakończenie złączki wyposażono w ruchomą nakrętkę złączną.
Z jakiego materiału wykonano kolanko AB 16L?
Kolanko wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.
Czy korpus kolanka jest lutowany?
Nie. Korpus wykonano jako odkuwkę typu monoblok, bez połączeń lutowanych.

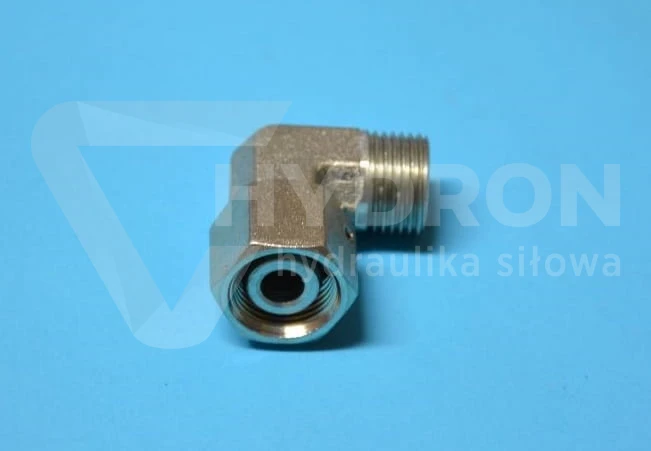

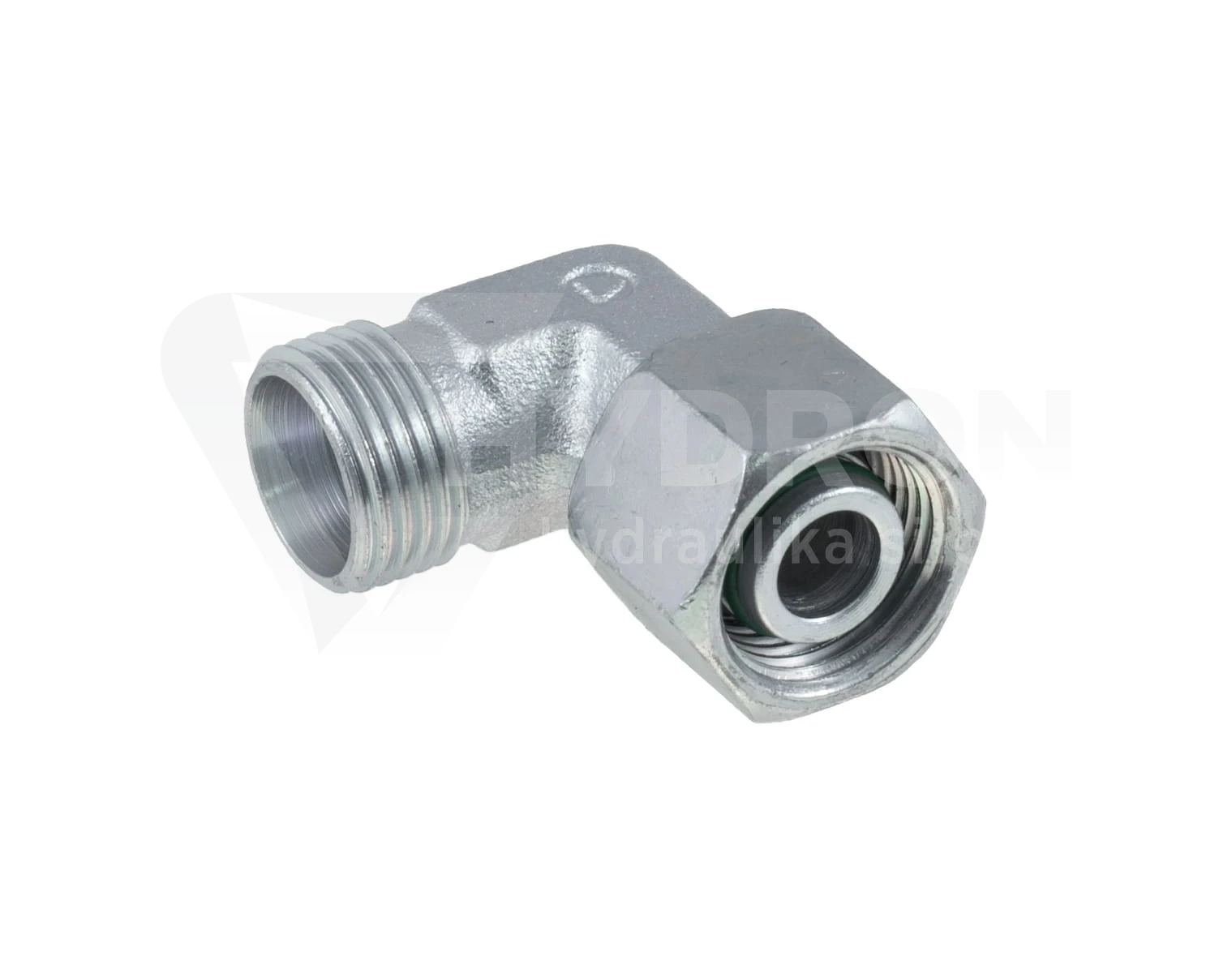

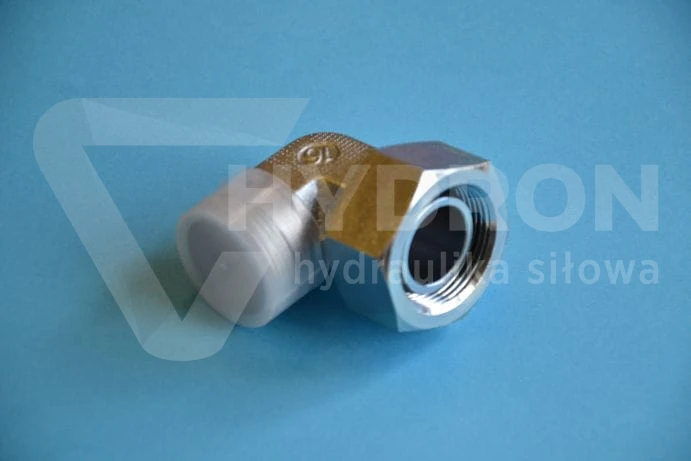

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
