Kolanko AB 90° M42X2 30S
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AB M42/M42 30S
Kod kreskowy: 5905009122393
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 M42x2
- Rozmiar gwintu 1 w milimetrach 41,6-41,9zew./39,4-39,8wew.
- Rozmiar gwintu 2 M42X2
- Rozmiar gwintu 2 w milimetrach 41,6-41,9zew./39,4-39,8wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 400 bar
- Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
- Polska Norma PN-65 M73143 Złączki kolankowe
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TN119-30S
- Oznaczenie wg VITILLO LME30SFE30S.1
- Oznaczenie wg CAST 604222.1
- Oznaczenie wg PARKER ERMETO EW30SOMD
- Oznaczenie alternatywne 2D9-42
Opis

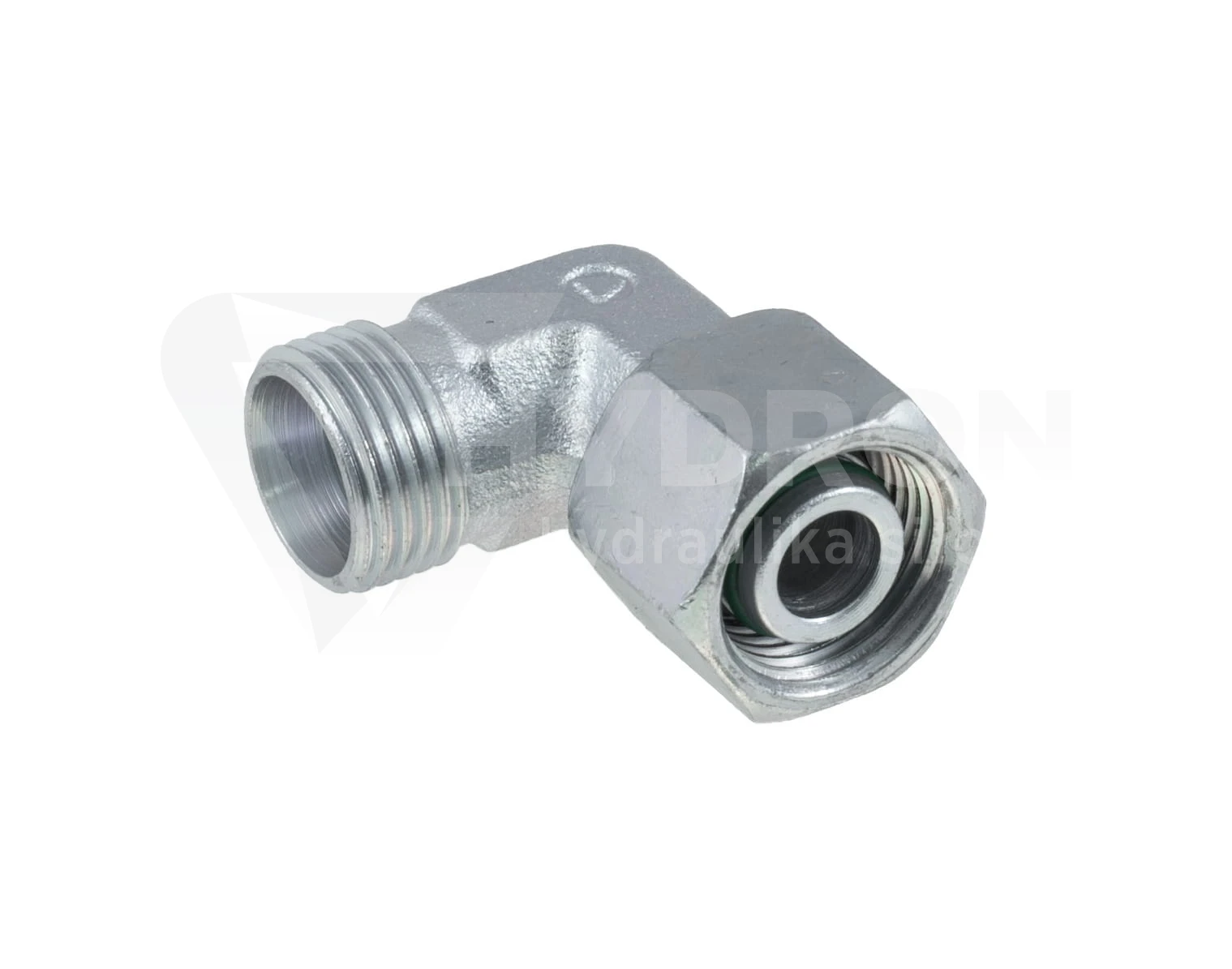

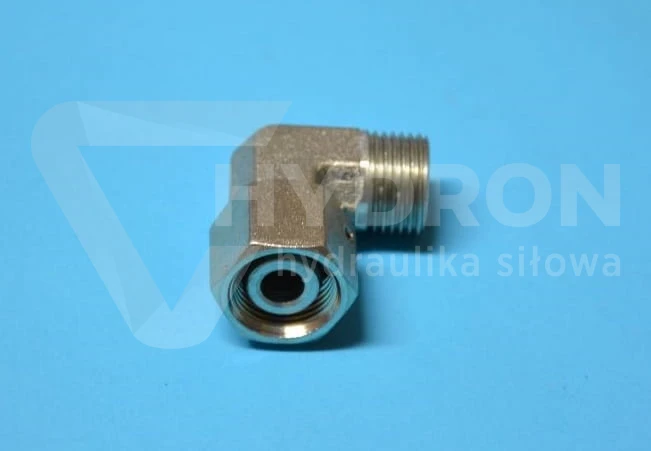

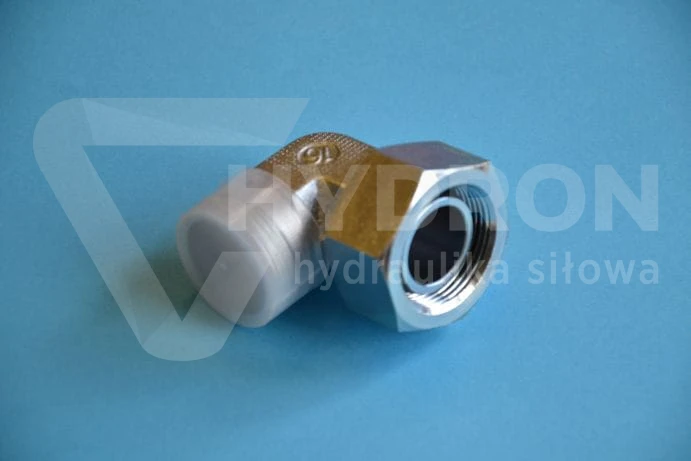

Kolanko AB 90° M42x2 30S
Kolanko AB 90° M42x2 30S to stalowa złączka hydrauliczna przeznaczona do wykonywania połączeń pod kątem prostym w instalacjach hydrauliki siłowej. Posiada gwint zewnętrzny M42x2 z jednej strony oraz ruchomą nakrętkę z gwintem wewnętrznym M42x2 z drugiej. Złącze należy do metrycznej serii ciężkiej 30S, a jego ciśnienie nominalne wynosi 400 bar.
Konstrukcja kolankowa umożliwia zmianę kierunku prowadzenia połączenia hydraulicznego o 90°. Korpus wykonano z wysokiej jakości stali automatowej jako jednolitą odkuwkę typu monoblok, bez połączeń lutowanych. Powierzchnię zabezpieczono ocynkiem z białą pasywacją. Złączka wykorzystuje stożkowy system połączenia o kącie 24°.

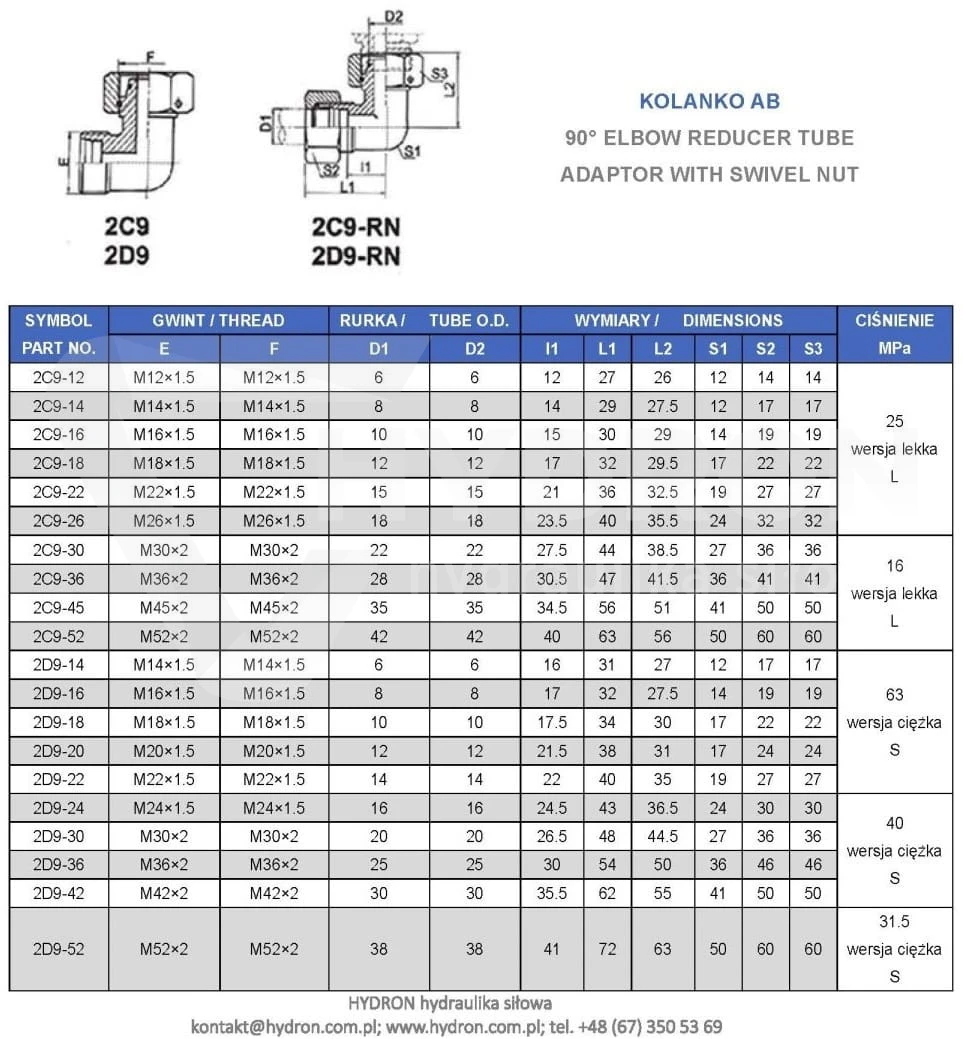

Parametry techniczne kolanka AB M42x2 30S
| Parametr | Wartość |
|---|---|
| Typ złączki | Kolanko hydrauliczne AB, nakrętne |
| Kąt kolanka | 90° |
| Gwint zewnętrzny | M42x2 |
| Gwint wewnętrzny nakrętki | M42x2 |
| Seria | 30S, seria ciężka |
| Średnica zewnętrzna rurki dla serii 30S | 30 mm |
| Podana średnica zewnętrzna gwintu | 41,6–41,9 mm |
| Podana średnica wewnętrzna | 39,4–39,8 mm |
| Kąt stożka zaciskowego | 24° |
| Ciśnienie nominalne | 400 bar |
| Materiał | Stal automatowa |
| Zabezpieczenie antykorozyjne | Ocynk z białą pasywacją |
| Wykonanie korpusu | Odkuwka monoblok |
| Połączenia lutowane | Brak |
Seria ciężka 30S i gwint metryczny M42x2
Kolanko M42x2 30S jest elementem metrycznego systemu połączeń hydraulicznych serii ciężkiej S. Oznaczenie 30S odpowiada połączeniom przeznaczonym do rurki o średnicy zewnętrznej 30 mm. Seria ciężka stanowi odrębną grupę wymiarową od serii lekkiej L, dlatego przy kompletowaniu instalacji należy zwracać uwagę na zgodność wszystkich współpracujących części.
Gwint M42x2 ma nominalną średnicę 42 mm oraz skok 2 mm. W danych produktu podano średnicę zewnętrzną 41,6–41,9 mm oraz średnicę wewnętrzną 39,4–39,8 mm. Weryfikacja wymiarów gwintu i powierzchni uszczelniających jest istotna szczególnie podczas wymiany istniejących elementów instalacji.
Połączenie stożkowe 24° przy ciśnieniu nominalnym 400 bar
Złączka wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°. Połączenie jest wykonywane przez dokręcenie kompatybilnych elementów złącznych. Prawidłowy montaż wymaga dopasowania geometrii stożka, gwintu oraz pozostałych powierzchni współpracujących.
Ciśnienie nominalne kolanka wynosi 400 bar. Przy doborze złączki należy uwzględnić tę wartość wraz z parametrami pozostałych komponentów układu hydraulicznego. O dopuszczalnych warunkach pracy kompletnego połączenia decyduje również poprawność montażu i zgodność zastosowanych elementów.
Ruchoma nakrętka i konstrukcja kolanka AB 90°
Kolanko typu AB łączy dwa rodzaje zakończeń: gwint zewnętrzny oraz ruchomą nakrętkę z gwintem wewnętrznym. W prezentowanym wariancie oba gwinty mają wymiar M42x2. Ruchoma nakrętka umożliwia skręcanie połączenia bez obracania całym współpracującym elementem.
Kąt 90° pozwala zmienić kierunek połączenia w obrębie instalacji hydraulicznej. Rozwiązanie to jest przydatne podczas rozmieszczania złączek w maszynach i urządzeniach, w których prowadzenie instalacji w linii prostej jest utrudnione.
Korpus z odkuwki monoblok i powłoka cynkowa
Korpus kolanka wykonano ze stali automatowej jako jednolity element z odkuwki. Konstrukcja monoblok oznacza, że korpus nie jest składany z części połączonych lutowaniem. Jest to istotna cecha budowy złączki, którą należy uwzględnić podczas porównywania wariantów konstrukcyjnych.
Powierzchnia stalowa została pokryta warstwą cynku z białą pasywacją. Zabezpieczenie ogranicza oddziaływanie czynników sprzyjających korozji. Dobór kolanka do konkretnego środowiska pracy powinien uwzględniać warunki eksploatacyjne oraz wymagania techniczne układu.
Zastosowanie kolanka AB M42x2 30S w hydraulice siłowej
Kolanko hydrauliczne AB M42x2 30S znajduje zastosowanie w instalacjach maszyn i urządzeń wykorzystywanych w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Jest przeznaczone do wykonywania połączeń kątowych z odpowiednio dobranymi elementami metrycznego systemu złącznego.
Złączka może być wykorzystywana podczas montażu, modernizacji i napraw układów hydraulicznych. Przed zastosowaniem należy sprawdzić zgodność gwintów M42x2, serii ciężkiej 30S, systemu uszczelnienia 24° oraz wymaganych parametrów ciśnieniowych.
Podczas kompletowania instalacji warto sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przy doborze elementów współpracujących należy uwzględnić typ zakończeń i parametry techniczne całego układu.
Najważniejsze cechy kolanka AB 90° M42x2 30S
- Kolanko hydrauliczne pod kątem 90°.
- Gwint zewnętrzny M42x2.
- Ruchoma nakrętka z gwintem wewnętrznym M42x2.
- Metryczna seria ciężka 30S.
- Stożkowy system połączenia 24°.
- Ciśnienie nominalne 400 bar.
- Stalowy korpus wykonany z odkuwki monoblok.
- Brak połączeń lutowanych.
- Powłoka cynkowa z białą pasywacją.
FAQ – kolanko AB M42x2 30S
Jakie gwinty posiada kolanko AB M42x2 30S?
Złączka posiada gwint zewnętrzny M42x2 oraz ruchomą nakrętkę z gwintem wewnętrznym M42x2.
Co oznacza 30S w nazwie kolanka hydraulicznego?
Oznaczenie 30S wskazuje metryczną serię ciężką S, przeznaczoną do połączeń z rurką o średnicy zewnętrznej 30 mm.
Jakie ciśnienie nominalne ma kolanko M42x2 30S?
Ciśnienie nominalne kolanka wynosi 400 bar.
Jaki kąt ma stożek zaciskowy kolanka?
Kolanko wykorzystuje stożkowy system połączenia o kącie 24°.
Czy kolanko AB posiada ruchomą nakrętkę?
Tak. Jedno zakończenie kolanka wyposażono w ruchomą nakrętkę złączną.
Jak wykonano korpus kolanka AB 30S?
Korpus wykonano ze stali automatowej jako odkuwkę typu monoblok, bez połączeń lutowanych.
Jakie zabezpieczenie antykorozyjne posiada złączka?
Powierzchnię złączki zabezpieczono ocynkiem z białą pasywacją.
Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
