Kolanko AB 90° M18x1,5 10S

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 18,02 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M18x1,5
  • Rozmiar gwintu 1 w milimetrach 18,7-19,0zew./17,3-17,6wew.
  • Rozmiar gwintu 2 M18X1,5
  • Rozmiar gwintu 2 w milimetrach 18,7-19,0zew./17,3-17,6wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN119-10S
  • Oznaczenie wg VITILLO LME10SFE10S.1
  • Oznaczenie wg CAST 604216.1
  • Oznaczenie wg PARKER ERMETO EW10SOMD

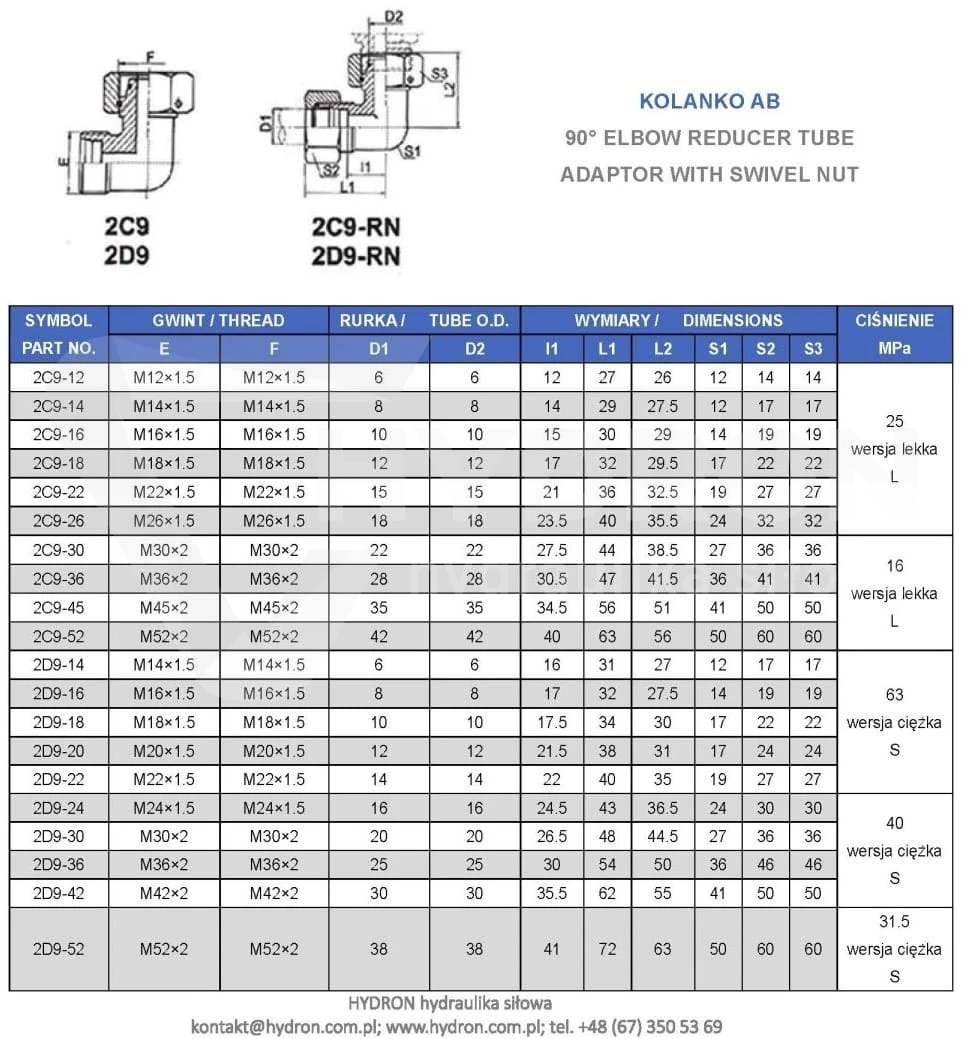

  • Oznaczenie alternatywne 2D9-18

Opis

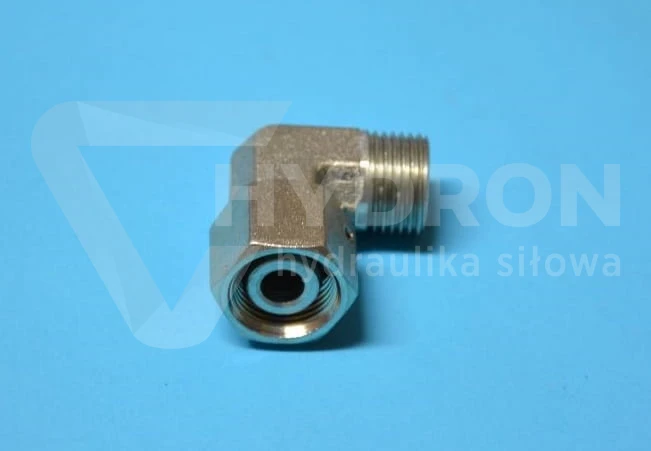

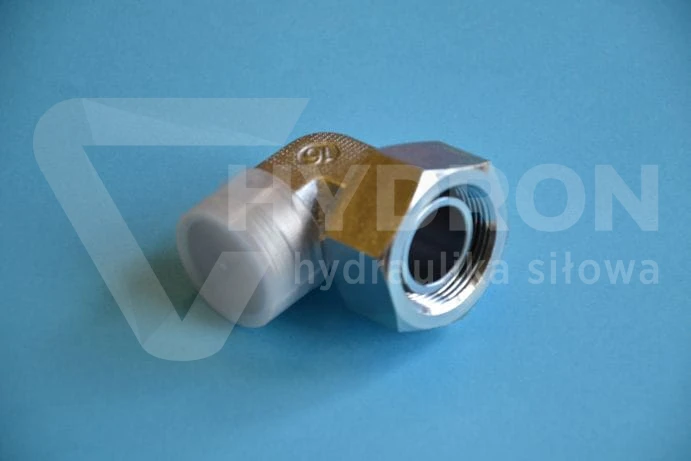

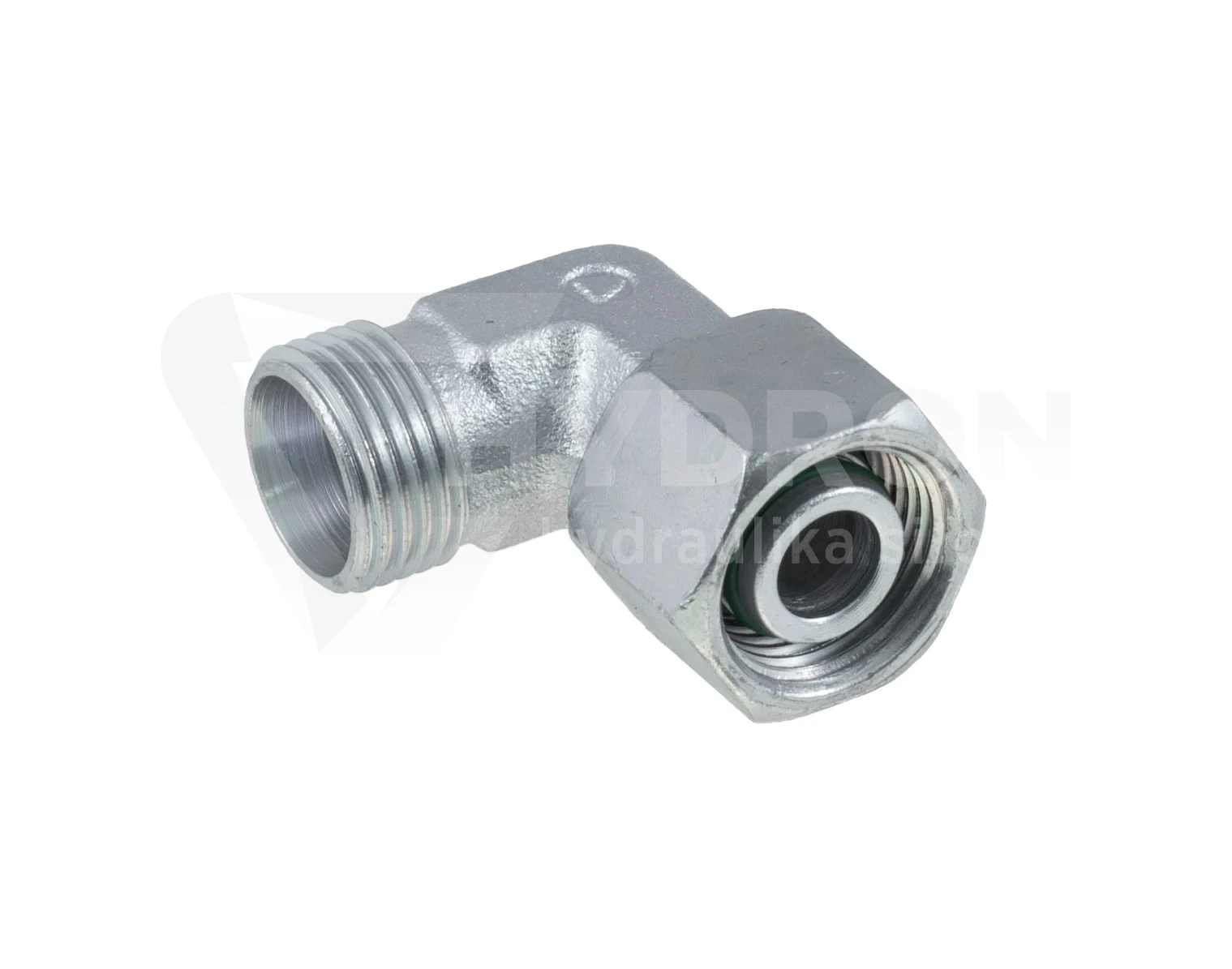

Kolanko AB 90° M18x1,5 10S

Kolanko AB 90° M18x1,5 10S to metryczna złączka kolankowa nakrętna, przeznaczona do wykonywania połączeń pod kątem prostym w układach hydrauliki siłowej. Posiada gwint zewnętrzny M18x1,5 oraz ruchomą nakrętkę z gwintem wewnętrznym M18x1,5. Konstrukcja kolankowa umożliwia zmianę kierunku prowadzenia połączenia hydraulicznego o 90°.

Złączka należy do metrycznej serii ciężkiej 10S. Wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°, a jej ciśnienie nominalne wynosi 630 bar. Korpus wykonano ze stali automatowej jako jednolitą odkuwkę typu monoblok, bez połączeń lutowanych. Powierzchnię zabezpieczono ocynkiem z białą pasywacją.

Parametry techniczne kolanka AB M18x1,5 10S

Parametr Wartość
Typ złączkiKolanko hydrauliczne nakrętne AB
Kąt kolanka90°
Gwint zewnętrznyM18x1,5
Gwint wewnętrzny nakrętkiM18x1,5
Seria połączenia10S, seria ciężka
Podana średnica zewnętrzna17,6–17,9 mm
Podana średnica wewnętrzna16,2–16,6 mm
Kąt stożka zaciskowego24°
Ciśnienie nominalne630 bar
MateriałStal automatowa
Zabezpieczenie antykorozyjneOcynk z białą pasywacją
Konstrukcja korpusuOdkuwka monoblok
Połączenia lutowaneBrak

Seria ciężka 10S i gwint metryczny M18x1,5

Kolanko M18x1,5 10S jest elementem metrycznego systemu połączeń hydraulicznych serii ciężkiej S. Oznaczenie 10S identyfikuje rozmiar złączki i jej przynależność do serii ciężkiej. Przy doborze elementów współpracujących należy zweryfikować zgodność serii, ponieważ połączenia serii lekkiej L i ciężkiej S nie powinny być traktowane jako zamienne wyłącznie na podstawie rozmiaru gwintu.

Gwint M18x1,5 ma nominalną średnicę 18 mm i skok 1,5 mm. W danych technicznych produktu podano zakres średnicy zewnętrznej 17,6–17,9 mm oraz średnicy wewnętrznej 16,2–16,6 mm. Podczas wymiany złączki należy uwzględnić zarówno wymiary gwintu, jak i geometrię połączenia oraz typ współpracujących elementów.

Połączenie stożkowe 24° przy ciśnieniu nominalnym 630 bar

Kolanko wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°. Połączenie powstaje podczas dokręcania kompatybilnych elementów złącznych. Prawidłowy montaż wymaga dopasowania gwintów, powierzchni stożkowych i pozostałych elementów współpracujących.

Ciśnienie nominalne kolanka wynosi 630 bar. Parametr ten należy uwzględnić podczas projektowania, montażu i modernizacji instalacji hydraulicznej. Warunki pracy kompletnego połączenia zależą również od parametrów pozostałych komponentów oraz poprawności wykonania montażu.

Konstrukcja kolanka AB 90° z ruchomą nakrętką

Złączka kolankowa AB posiada dwa rodzaje zakończeń. Z jednej strony znajduje się gwint zewnętrzny M18x1,5, a z drugiej ruchoma nakrętka z gwintem wewnętrznym M18x1,5. Takie rozwiązanie umożliwia wykonywanie połączeń kątowych pomiędzy odpowiednio dobranymi elementami instalacji hydraulicznej.

Ruchoma nakrętka pozwala skręcić połączenie bez konieczności obracania całym współpracującym elementem. Kąt 90° umożliwia zmianę kierunku prowadzenia instalacji, co jest przydatne przy rozmieszczaniu przyłączy w maszynach i urządzeniach hydraulicznych.

Korpus monoblok ze stali automatowej i powłoka cynkowa

Korpus kolanka wykonano ze stali automatowej jako odkuwkę typu monoblok. Konstrukcja jest jednolita i nie zawiera połączeń lutowanych. Sposób wykonania korpusu stanowi istotną cechę techniczną złączki podczas porównywania różnych wariantów konstrukcyjnych.

Powierzchnia stalowa została zabezpieczona warstwą cynku z białą pasywacją. Powłoka pełni funkcję ochrony antykorozyjnej. Przy doborze kolanka należy uwzględnić warunki środowiskowe, rodzaj medium oraz wymagania techniczne instalacji hydraulicznej.

Zastosowanie kolanka AB M18x1,5 10S w hydraulice siłowej

Kolanko AB 90° M18x1,5 10S znajduje zastosowanie w układach hydraulicznych maszyn i urządzeń wykorzystywanych w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Służy do wykonywania połączeń pod kątem prostym z elementami posiadającymi odpowiednio dobrane przyłącza metryczne serii ciężkiej.

Złączka może być wykorzystywana podczas montażu, napraw i modernizacji instalacji hydraulicznych. Przed zastosowaniem należy sprawdzić zgodność gwintów M18x1,5, serii ciężkiej 10S, systemu uszczelnienia 24° oraz parametrów ciśnieniowych układu.

Podczas kompletowania instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Przy doborze współpracujących komponentów należy uwzględnić zgodność zakończeń oraz wymagane parametry techniczne całego układu.

Najważniejsze cechy kolanka AB 90° M18x1,5 10S

  • Kolanko hydrauliczne pod kątem 90°.
  • Gwint zewnętrzny M18x1,5.
  • Ruchoma nakrętka z gwintem wewnętrznym M18x1,5.
  • Metryczna seria ciężka 10S.
  • Stożkowy system połączenia 24°.
  • Ciśnienie nominalne 630 bar.
  • Korpus ze stali automatowej wykonany z odkuwki monoblok.
  • Brak połączeń lutowanych.
  • Ocynk z białą pasywacją.

FAQ – kolanko AB M18x1,5 10S

Jakie gwinty posiada kolanko AB M18x1,5 10S?

Kolanko posiada gwint zewnętrzny M18x1,5 oraz ruchomą nakrętkę z gwintem wewnętrznym M18x1,5.

Co oznacza 10S w nazwie kolanka?

Oznaczenie 10S wskazuje rozmiar złączki w metrycznej serii ciężkiej S.

Jakie ciśnienie nominalne ma kolanko M18x1,5 10S?

Ciśnienie nominalne kolanka wynosi 630 bar.

Jaki kąt ma stożek zaciskowy kolanka?

Kolanko wykorzystuje stożkowy system połączenia o kącie 24°.

Czy kolanko AB posiada ruchomą nakrętkę?

Tak. Jedno zakończenie kolanka wyposażono w ruchomą nakrętkę złączną.

Z jakiego materiału wykonano kolanko AB 10S?

Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.

Czy korpus kolanka AB 10S jest lutowany?

Nie. Korpus wykonano jako odkuwkę typu monoblok, bez połączeń lutowanych.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
