Kolanko AB 90° M36x2 25S

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 52,71 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza kolanko hydrauliczne
  • Rozmiar gwintu 1 M36x2
  • Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
  • Rozmiar gwintu 2 M36X2
  • Rozmiar gwintu 2 w milimetrach 35,6-35,9zew./33,4-33,8wew.
  • Przeznaczenie jako złączka ( łączenie )
  • Ciśnienie pracy 400 bar
  • Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
  • Polska Norma PN-65 M73143 Złączki kolankowe
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TN119-25S
  • Oznaczenie wg VITILLO LME25SFE25S.1
  • Oznaczenie wg CAST 604221.1
  • Oznaczenie wg PARKER ERMETO EW25SOMD
  • Oznaczenie alternatywne 2D9-36

Opis

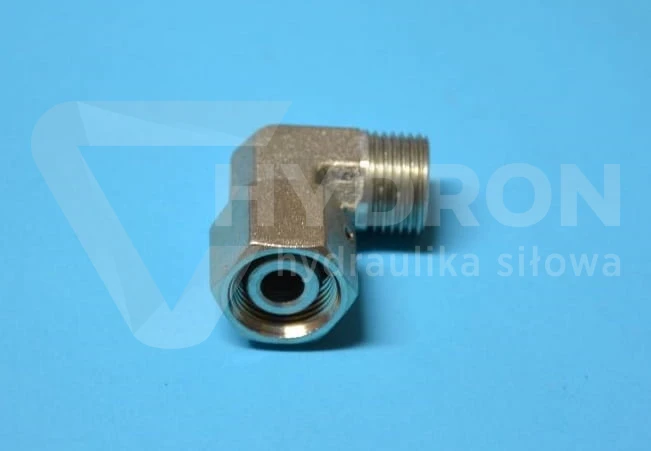

Kolanko AB 90° M36x2 25S

Kolanko AB 90° M36x2 25S to metryczna złączka kolankowa przeznaczona do wykonywania połączeń kątowych w układach hydrauliki siłowej. Z jednej strony posiada gwint zewnętrzny M36x2, a z drugiej ruchomą nakrętkę z gwintem wewnętrznym M36x2. Konstrukcja pod kątem 90° pozwala zmienić kierunek prowadzenia połączenia hydraulicznego bez konieczności stosowania dodatkowego kolanka.

Złączka należy do metrycznej serii ciężkiej 25S i wykorzystuje połączenie stożkowe o kącie 24°. Ciśnienie nominalne wynosi 400 bar. Korpus wykonano ze stali automatowej jako odkuwkę typu monoblok, bez połączeń lutowanych. Powierzchnia złączki jest zabezpieczona powłoką cynkową z białą pasywacją.

Parametry techniczne kolanka AB M36x2 25S

Parametr Wartość
Rodzaj produktuZłączka kolankowa nakrętna AB
Kąt kolanka90°
Gwint zewnętrznyM36x2
Gwint wewnętrzny nakrętkiM36x2
Seria połączenia25S, seria ciężka
Średnica zewnętrzna rurki25 mm
Średnica zewnętrzna gwintu35,6–35,9 mm
Średnica wewnętrzna gwintu33,4–33,8 mm
Kąt stożka zaciskowego24°
Ciśnienie nominalne400 bar
MateriałStal automatowa
Zabezpieczenie powierzchniOcynk z białą pasywacją
Konstrukcja korpusuOdkuwka monoblok
Połączenia lutowaneBrak

Gwint M36x2 i seria ciężka 25S

Kolanko AB posiada metryczne przyłącza M36x2. Oznaczenie M36 określa nominalną średnicę gwintu 36 mm, natomiast wartość 2 oznacza skok gwintu w milimetrach. Podana średnica zewnętrzna gwintu wynosi 35,6–35,9 mm, a średnica wewnętrzna 33,4–33,8 mm.

Oznaczenie 25S wskazuje metryczną serię ciężką S, przeznaczoną do połączeń z rurką o średnicy zewnętrznej 25 mm. Przy doborze złączki należy sprawdzić zgodność serii, rozmiaru gwintu i powierzchni uszczelniających. Elementów serii ciężkiej S nie należy utożsamiać z elementami serii lekkiej L wyłącznie na podstawie podobnego oznaczenia gwintu.

Ciśnienie nominalne 400 bar i stożek 24°

Kolanko M36x2 25S posiada stożkowy system połączenia o kącie 24°. Uszczelnienie zaciskowe powstaje podczas dokręcania odpowiednio dopasowanych elementów złącznych. Właściwy montaż wymaga zgodności powierzchni stożkowych oraz zastosowania procedury montażowej odpowiedniej dla danego systemu połączeń hydraulicznych.

Ciśnienie nominalne złączki wynosi 400 bar. Parametr ten należy uwzględnić przy projektowaniu i kompletowaniu układu hydraulicznego. Dopuszczalne warunki pracy kompletnej instalacji zależą także od parametrów pozostałych komponentów oraz prawidłowego wykonania połączeń.

Konstrukcja AB – gwint zewnętrzny i ruchoma nakrętka

Złączka typu AB posiada dwa różne zakończenia. Jedno stanowi gwint zewnętrzny M36x2, natomiast drugie wyposażono w ruchomą nakrętkę z gwintem wewnętrznym M36x2. Taka konstrukcja umożliwia wykonanie połączenia kątowego z kompatybilnym elementem instalacji hydraulicznej.

Ruchoma nakrętka pozwala skręcać połączenie bez obracania całym współpracującym elementem. Kąt 90° umożliwia zmianę kierunku prowadzenia instalacji, co ma znaczenie podczas rozmieszczania przyłączy w miejscach o ograniczonej przestrzeni montażowej.

Stal automatowa i korpus monoblok bez lutowania

Korpus kolanka wykonano z odkuwki jako jednolity element typu monoblok. W konstrukcji korpusu nie zastosowano połączeń lutowanych. Materiałem złączki jest stal automatowa, a jej powierzchnię zabezpieczono ocynkiem z białą pasywacją.

Powłoka cynkowa stanowi zabezpieczenie antykorozyjne powierzchni stalowej. Dobór kolanka powinien uwzględniać warunki środowiskowe, rodzaj medium oraz wymagania eksploatacyjne instalacji hydraulicznej.

Zastosowanie kolanka AB 90° M36x2 25S

Kolanko AB 25S stosowane jest w układach hydraulicznych maszyn i urządzeń wykorzystywanych w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Konstrukcja kolankowa pozwala wykonywać połączenia pod kątem prostym w instalacjach wyposażonych w kompatybilne przyłącza metryczne.

Złączka może być wykorzystywana podczas montażu, napraw i modernizacji instalacji hydraulicznych. Przed zastosowaniem należy potwierdzić zgodność gwintów M36x2, serii 25S, systemu uszczelnienia oraz parametrów ciśnieniowych układu.

Przy kompletowaniu instalacji warto sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Dobór współpracujących elementów powinien uwzględniać odpowiednie przyłącza oraz wymagane parametry techniczne.

Najważniejsze cechy kolanka AB M36x2 25S

  • Konstrukcja kolankowa 90°.
  • Gwint zewnętrzny M36x2.
  • Ruchoma nakrętka z gwintem wewnętrznym M36x2.
  • Metryczna seria ciężka 25S.
  • Stożek zaciskowy 24°.
  • Ciśnienie nominalne 400 bar.
  • Korpus ze stali automatowej.
  • Wykonanie z odkuwki monoblok.
  • Brak połączeń lutowanych.
  • Ocynk z białą pasywacją.

FAQ – kolanko AB M36x2 25S

Jakie gwinty posiada kolanko AB M36x2 25S?

Kolanko posiada gwint zewnętrzny M36x2 oraz ruchomą nakrętkę z gwintem wewnętrznym M36x2.

Co oznacza 25S w nazwie kolanka?

Oznaczenie 25S wskazuje metryczną serię ciężką S, przeznaczoną do połączeń z rurką o średnicy zewnętrznej 25 mm.

Jakie ciśnienie nominalne ma kolanko M36x2 25S?

Ciśnienie nominalne kolanka wynosi 400 bar.

Jaki kąt ma stożek zaciskowy?

Złączka posiada stożek zaciskowy o kącie 24°.

Czy kolanko AB 25S ma ruchomą nakrętkę?

Tak. Jedno zakończenie kolanka wyposażono w ruchomą nakrętkę złączną.

Z jakiego materiału wykonano kolanko M36x2 25S?

Kolanko wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.

Czy korpus kolanka jest lutowany?

Nie. Korpus wykonano z odkuwki jako monoblok, bez połączeń lutowanych.

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
