Kolanko AB 90° M45x2 35L
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: AB M45/M45
Kod kreskowy: 5905009122409
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza kolanko hydrauliczne
- Rozmiar gwintu 1 M45x2
- Rozmiar gwintu 1 w milimetrach 44,6-44,9zew./42,4-42,8wew.
- Rozmiar gwintu 2 M45X2
- Rozmiar gwintu 2 w milimetrach 44,6-44,9zew./42,4-42,8wew.
- Przeznaczenie jako złączka ( łączenie )
- Ciśnienie pracy 160 bar
- Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
- Polska Norma PN-65 M73143 Złączki kolankowe
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TN119-35L
- Oznaczenie wg VITILLO LME35LFE35L.1
- Oznaczenie wg CAST 604212.1
- Oznaczenie wg PARKER ERMETO EW35LOMD
- Oznaczenie alternatywne 2C9-45
Opis
Kolanko AB 90° M45x2 35L
Kolanko AB 90° M45x2 35L to metryczna złączka kolankowa nakrętna stosowana do wykonywania połączeń pod kątem prostym w instalacjach hydrauliki siłowej. Z jednej strony posiada gwint zewnętrzny M45x2, a z drugiej ruchomą nakrętkę z gwintem wewnętrznym M45x2. Konstrukcja umożliwia zmianę kierunku prowadzenia połączenia hydraulicznego o 90° oraz połączenie elementów wyposażonych w kompatybilne przyłącza.
Prezentowane kolanko należy do metrycznej serii lekkiej 35L. Wykorzystuje stożkowy system uszczelnienia zaciskowego o kącie 24°, a jego ciśnienie nominalne wynosi 160 bar. Korpus wykonano ze stali automatowej jako odkuwkę typu monoblok, bez połączeń lutowanych. Powierzchnię zabezpieczono ocynkiem z białą pasywacją.

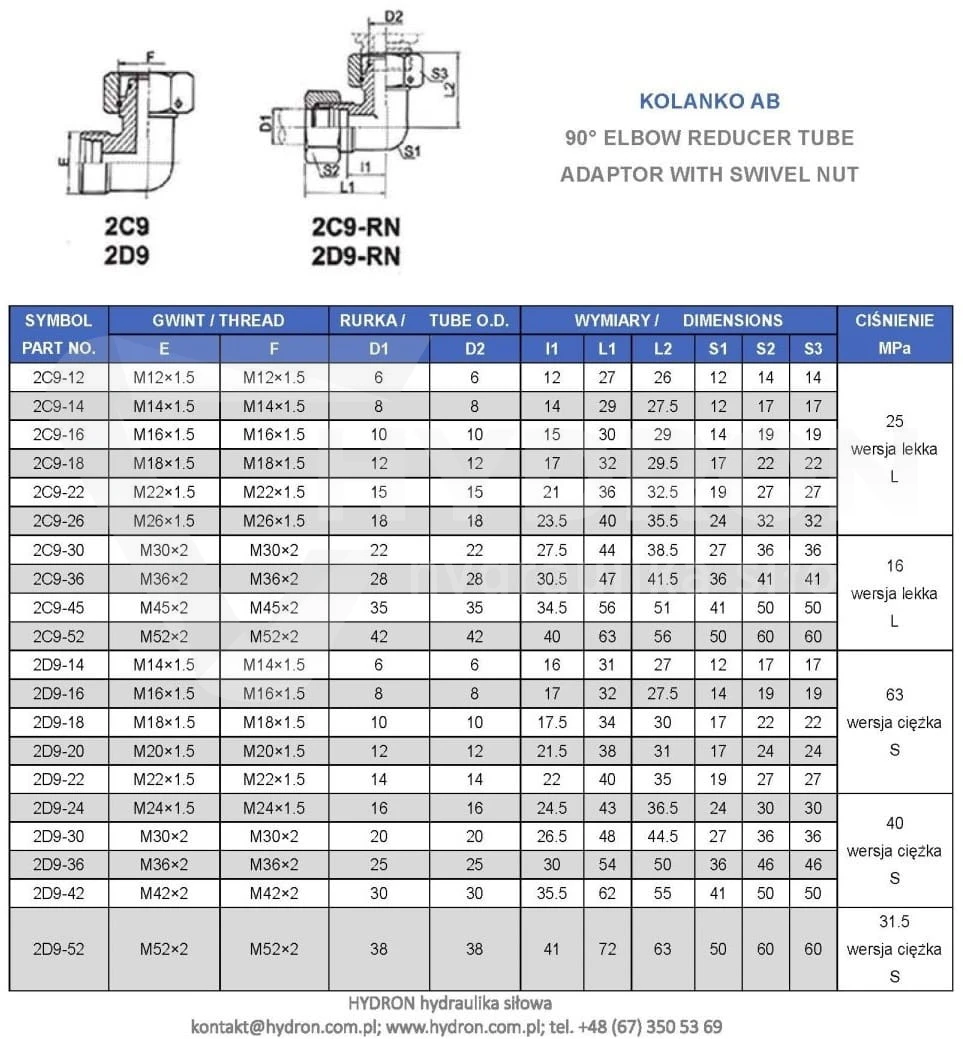

Parametry techniczne kolanka AB M45x2 35L
| Parametr | Wartość |
|---|---|
| Typ złączki | Kolanko hydrauliczne nakrętne AB |
| Kąt kolanka | 90° |
| Gwint zewnętrzny | M45x2 |
| Gwint wewnętrzny nakrętki | M45x2 |
| Seria połączenia | 35L, seria lekka |
| Podana średnica zewnętrzna | 44,6–44,9 mm |
| Podana średnica wewnętrzna | 42,4–42,8 mm |
| Kąt stożka zaciskowego | 24° |
| Ciśnienie nominalne | 160 bar |
| Materiał | Stal automatowa |
| Powłoka ochronna | Ocynk z białą pasywacją |
| Konstrukcja korpusu | Odkuwka monoblok |
| Połączenia lutowane | Brak |
Gwint metryczny M45x2 i seria lekka 35L
Kolanko AB M45x2 35L należy do metrycznej serii lekkiej L. Oznaczenie 35L identyfikuje rozmiar złączki w tej serii. Podczas doboru elementów współpracujących należy sprawdzić zarówno rozmiar gwintu, jak i serię połączenia. Złączki serii lekkiej L i ciężkiej S stanowią odrębne grupy wymiarowe, dlatego nie należy dobierać ich zamiennie wyłącznie na podstawie podobieństwa gwintów.
Gwint M45x2 ma średnicę nominalną 45 mm i skok 2 mm. W danych produktu wskazano zakres średnicy zewnętrznej 44,6–44,9 mm oraz średnicy wewnętrznej 42,4–42,8 mm. Przy identyfikacji i wymianie złączki należy uwzględnić również geometrię zakończeń oraz sposób wykonania uszczelnienia.
Stożkowe uszczelnienie zaciskowe 24°
Kolanko wyposażono w stożkowy system uszczelnienia zaciskowego o kącie 24°. Uszczelnienie połączenia powstaje podczas dokręcania odpowiednio dopasowanych elementów. Złączka jest przeznaczona do współpracy z komponentami posiadającymi zgodny system stożkowy.
Przy montażu należy zweryfikować dopasowanie gwintów M45x2, serii lekkiej 35L i powierzchni współpracujących. Zgodność samego gwintu nie jest wystarczająca do potwierdzenia prawidłowego połączenia hydraulicznego.
Ciśnienie nominalne 160 bar i dobór elementów instalacji
Ciśnienie nominalne kolanka AB M45x2 35L wynosi 160 bar. Parametr ten należy uwzględnić podczas doboru złączki do układu hydraulicznego. Wartość ciśnienia nominalnego dotyczy prezentowanego elementu i nie oznacza automatycznie, że wszystkie pozostałe części instalacji posiadają identyczne parametry.
Podczas kompletowania połączenia należy sprawdzić parametry techniczne wszystkich współpracujących komponentów oraz warunki ich eksploatacji. Szczególne znaczenie ma zgodność przyłączy, właściwe wykonanie montażu i dobór elementów do wymaganego ciśnienia instalacji.
Ruchoma nakrętka w kolanku AB 90°
Konstrukcja kolanka AB obejmuje gwint zewnętrzny M45x2 oraz ruchomą nakrętkę z gwintem wewnętrznym M45x2. Nakrętka umożliwia skręcanie połączenia bez konieczności obracania całym współpracującym elementem. Takie rozwiązanie ułatwia wykonywanie połączeń kątowych w instalacjach hydraulicznych.
Kąt 90° pozwala zmienić kierunek prowadzenia połączenia hydraulicznego. Ma to znaczenie podczas rozmieszczania elementów instalacji w maszynach i urządzeniach, w których konieczne jest wykonanie przyłącza pod kątem prostym.
Stal automatowa i korpus wykonany z odkuwki monoblok
Korpus kolanka wykonano ze stali automatowej jako jednolitą odkuwkę typu monoblok. Element nie posiada połączeń lutowanych. Taka konstrukcja stanowi cechę wykonania złączki i odróżnia ją od korpusów powstających przez łączenie oddzielnych części metodą lutowania.
Powierzchnia stalowa została pokryta warstwą cynku z białą pasywacją. Zabezpieczenie antykorozyjne ogranicza oddziaływanie czynników sprzyjających korozji. Dobór złączki powinien uwzględniać środowisko pracy oraz wymagania eksploatacyjne instalacji.
Zastosowanie kolanka AB M45x2 35L w hydraulice siłowej
Kolanko AB 90° M45x2 35L znajduje zastosowanie w układach hydraulicznych maszyn i urządzeń wykorzystywanych w rolnictwie, leśnictwie, budownictwie oraz przemyśle. Umożliwia wykonywanie połączeń pod kątem prostym między odpowiednio dobranymi elementami instalacji hydraulicznej.
Złączka może być stosowana podczas montażu, napraw i modernizacji układów hydraulicznych. Przed zastosowaniem należy potwierdzić zgodność gwintów M45x2, serii lekkiej 35L, stożkowego systemu uszczelnienia 24° oraz wymaganego ciśnienia roboczego instalacji.
Podczas kompletowania instalacji można sprawdzić również węże hydrauliczne dostępne w ofercie HYDRON. Dobór współpracujących komponentów powinien uwzględniać zgodność zakończeń oraz parametry techniczne całego układu.
Najważniejsze cechy kolanka AB 90° M45x2 35L
- Kolanko hydrauliczne pod kątem 90°.
- Gwint zewnętrzny M45x2.
- Ruchoma nakrętka z gwintem wewnętrznym M45x2.
- Metryczna seria lekka 35L.
- Stożkowy system uszczelnienia 24°.
- Ciśnienie nominalne 160 bar.
- Korpus ze stali automatowej wykonany z odkuwki monoblok.
- Brak połączeń lutowanych.
- Ocynk z białą pasywacją.
FAQ – kolanko AB M45x2 35L
Jakie gwinty posiada kolanko AB M45x2 35L?
Kolanko posiada gwint zewnętrzny M45x2 oraz ruchomą nakrętkę z gwintem wewnętrznym M45x2.
Co oznacza 35L w nazwie kolanka?
Oznaczenie 35L wskazuje rozmiar złączki w metrycznej serii lekkiej L.
Jakie ciśnienie nominalne ma kolanko M45x2 35L?
Ciśnienie nominalne kolanka wynosi 160 bar.
Jaki kąt ma stożek zaciskowy kolanka?
Kolanko wykorzystuje stożkowy system połączenia o kącie 24°.
Czy kolanko AB posiada ruchomą nakrętkę?
Tak. Jedno zakończenie kolanka wyposażono w ruchomą nakrętkę złączną.
Z jakiego materiału wykonano kolanko AB 35L?
Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją.
Czy korpus kolanka AB 35L jest lutowany?
Nie. Korpus wykonano jako odkuwkę typu monoblok, bez połączeń lutowanych.

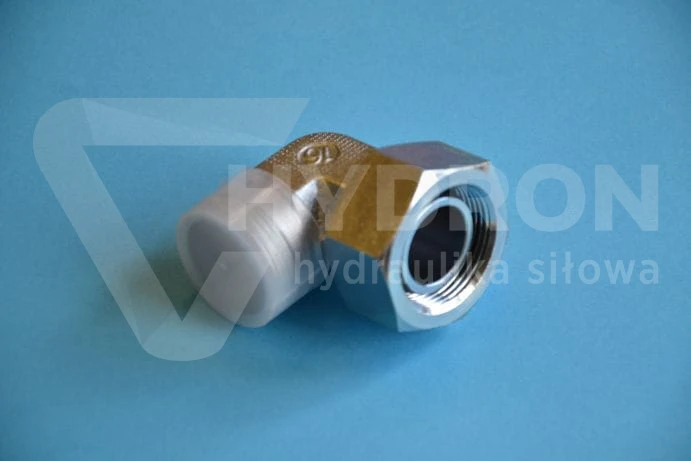

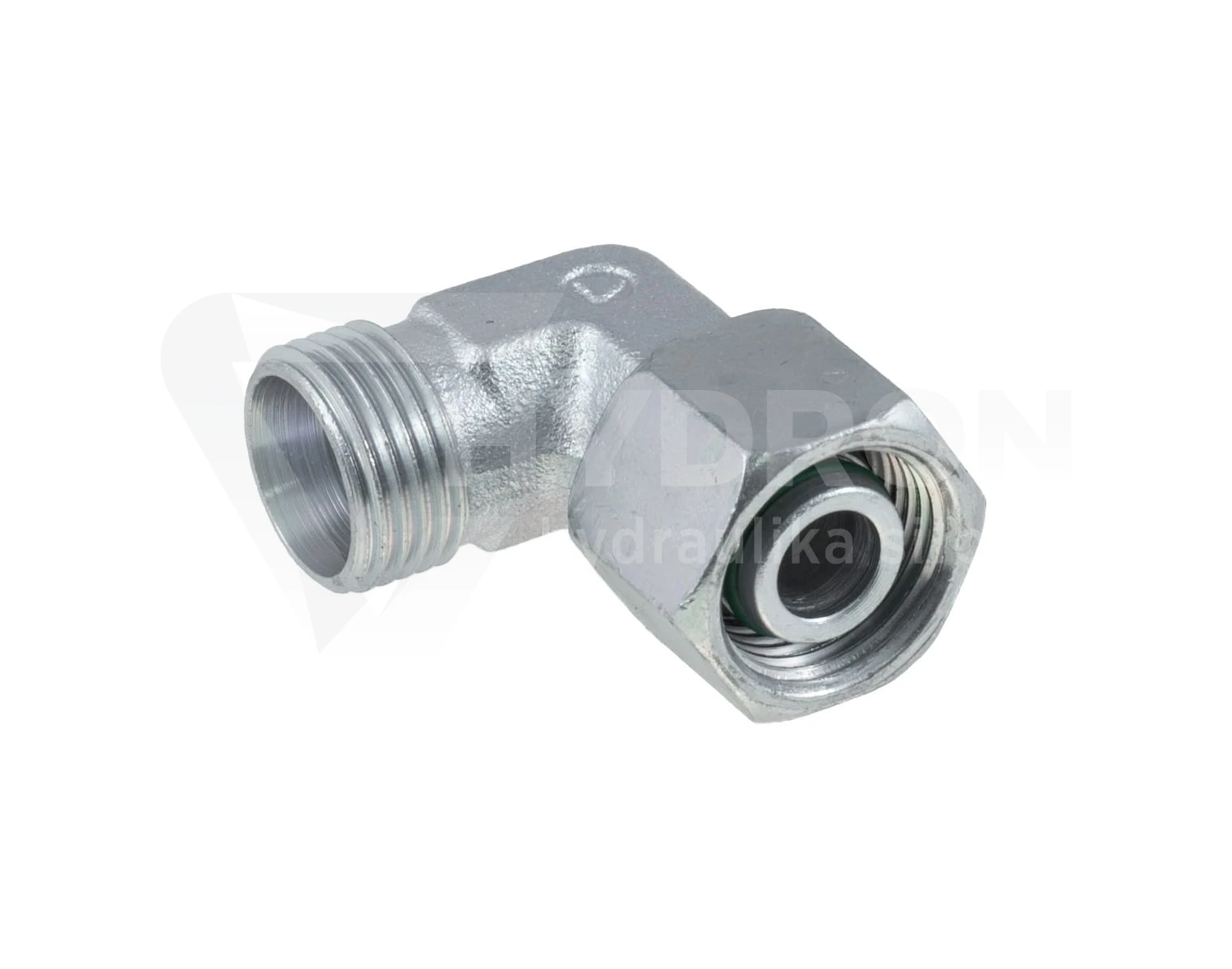

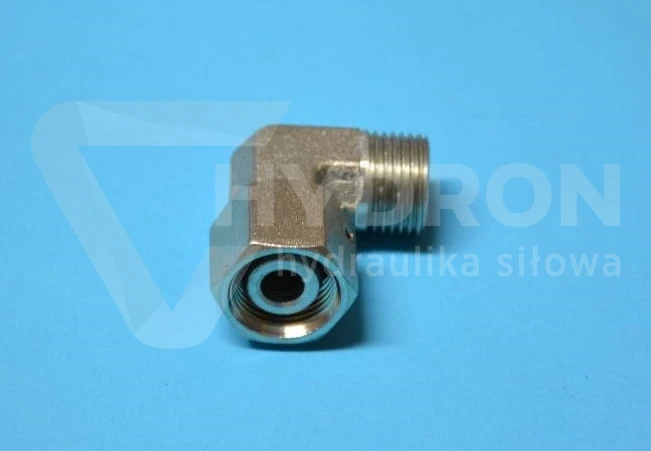

Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii.
