Przewód hydrauliczny wąż DN10 AA M18 0,35mb 330bar

Przejdź do sekcji Opinie

34,35 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 10 mm = DN10 (3/8")
Przeznaczenie węża kwasy, zasady, olej i inne
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 2SN dwa oploty stalowe
Ciśnienie robocze węża 330 bar
Temperatura pracy węża -40°C do +100°C (chwilowo +120°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża czarny

Opis

Przewód hydrauliczny wąż DN10 AA M18 0,35mb 330bar

Przewód hydrauliczny DN10 AA M18 × 1,5 o długości 350 mm i ciśnieniu roboczym 330 bar to gotowy do montażu przewód wysokociśnieniowy przeznaczony do profesjonalnych układów hydrauliki siłowej. Wykonany został z wytrzymałego węża hydraulicznego DN10 (3/8") w konstrukcji 2SN z dwoma stalowymi oplotami oraz zakończony z obu stron prostymi końcówkami typu AA z nakrętkami M18 × 1,5 w systemie metrycznym 12L. Krótka długość 350 mm sprawia, że przewód doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej oraz przy połączeniach pomiędzy elementami znajdującymi się blisko siebie.

Sposób oznaczania przewodu hydraulicznego

A=końcówka z nakrętką
B=końcówka z gwintem zewnętrznym
K=końcówka kolankowa

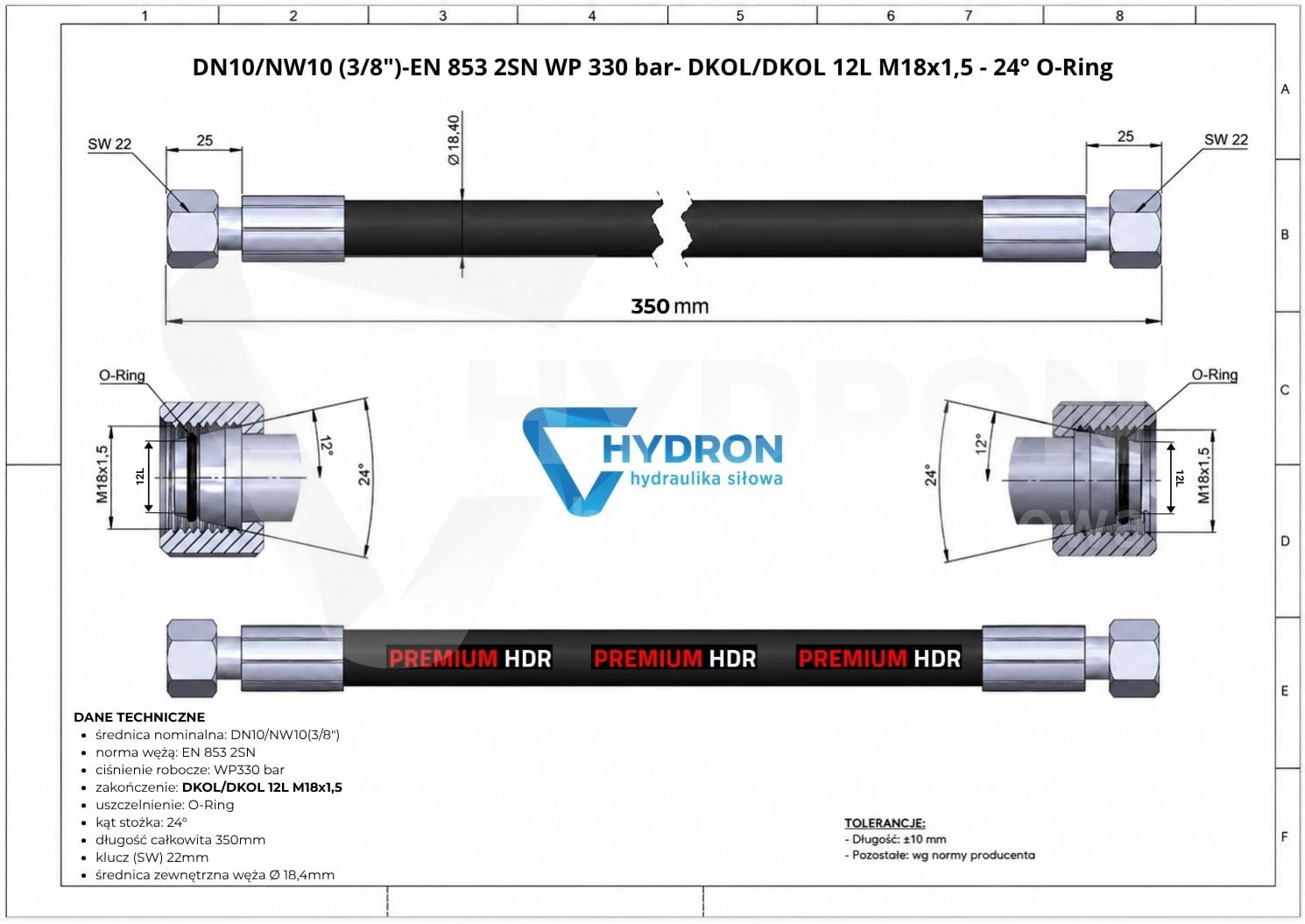

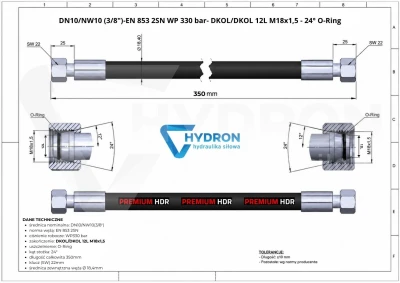

Przewód hydrauliczny DN10 2SN AA M18 - 0,35mb 330 bar

Przewód hydrauliczny zakuty ( kompletny ) z dwoma końcówkami nakrętnymi ( nakrętkami ) z gwintem wewnętrznym M18x1,5 12L.
Wąż o średnicy wewnętrznej DN10 (3/8" = 10mm ) z dwoma oplotami stalowymi.
Końcówka lewa = gwint M18x1,5 ( nakrętka )
Końcówka prawa = gwint M18x1,5 ( nakrętka )
Ciśnienie robocze 330bar. Długość 0,35mb (35cm = 350mm )

Do czego stosuje się przewód DN10 o długości 350 mm?

Krótki przewód hydrauliczny znajduje zastosowanie wszędzie tam, gdzie odległość pomiędzy podzespołami jest niewielka. Doskonale sprawdza się przy połączeniach pomp hydraulicznych, rozdzielaczy, bloków zaworowych, siłowników oraz innych elementów hydrauliki siłowej pracujących pod wysokim ciśnieniem.

Dzięki długości 350 mm przewód ogranicza ilość zbędnych zagięć, poprawia estetykę instalacji i zmniejsza ryzyko ocierania o elementy konstrukcyjne maszyny.

Końcówki AA M18 × 1,5 system metryczny 12L

Przewód wyposażony jest w dwie identyczne proste końcówki z obrotowymi nakrętkami M18 × 1,5 przeznaczonymi do połączeń w systemie metrycznym 12L. Obrotowa nakrętka ułatwia montaż przewodu bez konieczności obracania całym wężem.

Podczas doboru należy zwrócić uwagę nie tylko na rozmiar gwintu, ale również na rodzaj uszczelnienia. Sam gwint M18 × 1,5 nie gwarantuje zgodności z każdym elementem hydraulicznym wyposażonym w taki sam gwint.

Ciśnienie robocze 330 bar

Przewód został zaprojektowany do pracy przy maksymalnym ciśnieniu roboczym wynoszącym 330 bar. Parametr ten pozwala stosować go w większości nowoczesnych układów hydrauliki siłowej wykorzystywanych w maszynach budowlanych, rolniczych, komunalnych oraz przemysłowych.

Podczas doboru należy uwzględnić również ewentualne skoki ciśnienia występujące podczas pracy siłowników lub zaworów. Dla zachowania trwałości instalacji ciśnienie robocze układu nie powinno przekraczać parametrów przewodu.

Wąż hydrauliczny 2SN, trwałość i bezpieczeństwo

Zastosowany przewód hydrauliczny typu 2SN posiada dwa stalowe oploty wzmacniające, które zapewniają wysoką odporność na ciśnienie oraz długą żywotność podczas intensywnej eksploatacji. Warstwa zewnętrzna chroni przewód przed typowymi uszkodzeniami występującymi podczas pracy maszyn.

Przewód nie powinien pracować skręcony ani zagięty bezpośrednio przy tulei zaciskowej. W miejscach narażonych na przetarcia warto zastosować osłony spiralne na przewody hydrauliczne, które skutecznie zabezpieczają przewód przed uszkodzeniami mechanicznymi.

Prawidłowy montaż przewodu hydraulicznego

Przed montażem należy upewnić się, że oba przyłącza posiadają zgodny typ uszczelnienia oraz odpowiedni gwint. Przewód powinien być prowadzony z zachowaniem właściwego promienia gięcia oraz bez naprężeń występujących podczas pracy układu hydraulicznego.

Po zamontowaniu warto sprawdzić szczelność połączeń przy pierwszym uruchomieniu instalacji oraz skontrolować, czy przewód nie ociera o elementy ruchome lub ostre krawędzie.

Gotowy przewód czy wykonanie na wymiar?

Jeżeli wymagany jest przewód o długości 350 mm z dwoma końcówkami M18 × 1,5, gotowy produkt pozwala szybko wymienić zużyty element i skrócić czas przestoju maszyny.

W przypadku konieczności zastosowania innej długości, średnicy lub rodzaju zakończeń warto skorzystać z konfiguratora przewodów hydraulicznych HYDRON, który umożliwia wykonanie przewodu według indywidualnych wymagań.

Pełną ofertę znajdziesz również w kategorii zakute węże hydrauliczne.
