Trójnik BBA M12x1,5 6L

Przejdź do sekcji Opinie

18,83 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M12x1,5
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN421-6L
Oznaczenie wg VITILLO TME06LFE06LB.1
Oznaczenie wg CAST 604604.1
Oznaczenie wg PARKER ERMETO XEL 6-L
Oznaczenie alternatywne CC-12

Opis

Trójnik BBA M12x1,5 6L

Złącze trójnikowe niesymetryczne nakrętne

Trójnik BBA M12x1,5 6L to wysokiej jakości złącze trójnikowe niesymetryczne nakrętne, przeznaczone do stosowania w układach hydraulicznych. Jest to komponent wykorzystywany w szerokim zakresie aplikacji, takich jak rolnictwo, sadownictwo, leśnictwo, budownictwo i przemysł, oferujący trwałe połączenie trzech przewodów hydraulicznych. Trójnik charakteryzuje się lekką wersją ze stożkowym samo-uszczelnieniem zaciskowym, co zapewnia łatwą instalację i bezpieczne połączenie.

Zastosowanie trójnika:

Układy hydrauliczne: Trójnik BBA M12x1,5 6L znajduje zastosowanie w układach hydraulicznych w rolnictwie, budownictwie oraz w przemyśle.
Łączenie przewodów: Służy do łączenia trzech przewodów hydraulicznych lub do połączeń z innymi złączami z takim samym systemem stożkowym.
Brak uszczelnienia: Złączka nie posiada uszczelnień, co oznacza, że nie nadaje się do wkręcania w korpusy, np. pompy, siłownika czy rozdzielacza. Do takich zastosowań polecane są inne przyłącza.

Dane techniczne:

Wymiary gwintu
- Średnica zewnętrzna gwintu: 11,6 - 11,9
- Średnica wewnętrzna gwintu: 10,2 - 10,6 mm
Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
Gwint na stopce i na jednym boku: zewnętrzny metryczny M12x1,5
Gwint na drugim boku: wewnętrzny metryczny M12x1,5
Wersja: Lekka
Ciśnienie pracy: 315 bar
Typ cieczy: Olej hydrauliczny
Materiał: Stal automatowa, pokryta ocynkiem
Zakres temperatury pracy: -40°C do +120°C

Oznaczenia:

Ermetto: XEL 6-L
Rastelli-Raccordi: TN421-6L
Cast: 604604.1
Vitillo: TME06LFE06LB.1
Symbol: CC-12
Norma wykonania: Metryczne DIN 2353 (PN-EN ISO 8434-1)

⚠ Uwaga: Produkt może różnić się wizualnie od zdjęcia poglądowego w zależności od technologii produkcji.

Trójnik hydrauliczny BBA M12x1,5 6L 315 bar

Trójnik BBA M12x1,5 6L to niesymetryczny trójnik hydrauliczny przeznaczony do rozdzielenia lub połączenia trzech odcinków instalacji w metrycznym systemie DIN 2353. Dwa ramiona posiadają gwinty zewnętrzne M12x1,5, natomiast trzecie przyłącze wyposażone jest w nakrętkę obrotową M12x1,5.

Oznaczenie 6L wskazuje na lekką serię L oraz współpracę z rurą o średnicy zewnętrznej 6 mm. Trójnik pracuje w systemie stożkowym 24° i jest przeznaczony do instalacji hydrauliki siłowej pracujących przy ciśnieniu do 315 bar.

Parametry techniczne trójnika BBA M12x1,5 6L

typ produktu: trójnik hydrauliczny BBA,
konstrukcja: trójnik niesymetryczny nastawny,
gwint 1: zewnętrzny M12x1,5,
gwint 2: zewnętrzny M12x1,5,
gwint 3: wewnętrzny M12x1,5 w nakrętce obrotowej,
rozmiar systemowy: 6L,
średnica zewnętrzna współpracującej rury: 6 mm,
seria: lekka L,
kąt stożka: 24°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
medium: olej hydrauliczny,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie Parker Ermeto: XEL 6-L,
oznaczenie Rastelli Raccordi: TN421-6L,
oznaczenie CAST: 604604.1,
symbol alternatywny: CC-12.

Co oznacza konstrukcja BBA?

Symbol BBA opisuje sposób zakończenia poszczególnych ramion trójnika. Dwa przyłącza posiadają gwinty zewnętrzne, natomiast trzecie wykonane jest jako przyłącze z nakrętką obrotową.

Taka budowa odróżnia BBA od trójników BBB, w których wszystkie trzy strony mają gwinty zewnętrzne, oraz od wariantów BAA lub AAA wyposażonych w większą liczbę nakrętek obrotowych.

6L oznacza rurę 6 mm w lekkiej serii

W systemie DIN 2353 oznaczenie 6L informuje o dwóch podstawowych parametrach:

6 oznacza rurę o średnicy zewnętrznej 6 mm,
L oznacza lekką serię połączeń.

Dla tego rozmiaru stosowany jest gwint M12x1,5 oraz powierzchnia uszczelniająca 24°. Przy doborze należy uwzględniać komplet tych parametrów, a nie tylko sam gwint.

Jak rozpoznać gwint M12x1,5?

Przy identyfikacji istniejącego przyłącza pomocny jest pomiar suwmiarką oraz sprawdzenie skoku gwintu.

średnica gwintu zewnętrznego: około 11,6-11,9 mm,
średnica gwintu wewnętrznego: około 10,2-10,6 mm,
skok gwintu: 1,5 mm.

Po potwierdzeniu M12x1,5 należy dodatkowo sprawdzić, czy instalacja wykorzystuje serię 6L.

Stożek 24° w systemie DIN 2353

Trójnik BBA pracuje w metrycznym systemie połączeń DIN 2353. Za szczelność odpowiada prawidłowe dopasowanie powierzchni stożkowych 24° oraz elementów współpracujących z przyłączem.

Gwintu M12x1,5 nie należy traktować jako miejsca uszczelnienia podobnego do gwintu stożkowego NPT lub BSPT. Jego głównym zadaniem jest uzyskanie odpowiedniego docisku elementów połączenia.

315 bar ciśnienia pracy

Trójnik BBA M12x1,5 6L jest przeznaczony do pracy przy ciśnieniu do 315 bar. Wartość ta odpowiada parametrom tego konkretnego wariantu.

Dopuszczalne ciśnienie kompletnej instalacji należy zawsze określać na podstawie elementu o najniższej wartości znamionowej, uwzględniając przewody, rury, zawory i pozostałe złączki.

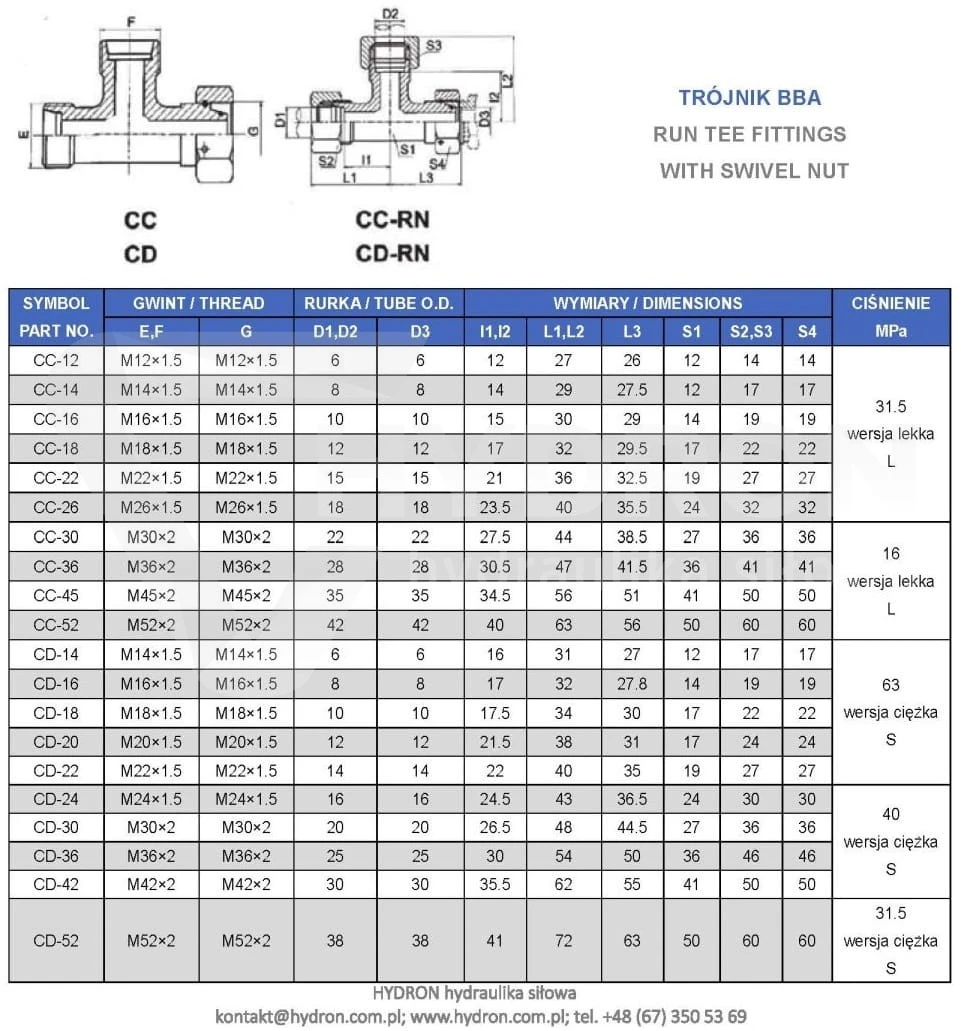

Oznaczenia katalogowe i odpowiedniki producentów

Producent / system	Oznaczenie
Parker Ermeto	XEL 6-L
Rastelli Raccordi	TN421-6L
CAST	604604.1
Oznaczenie alternatywne	CC-12

Przy stosowaniu odpowiedników należy zawsze porównać pełną konfigurację: M12x1,5, 6L, serię L, typ BBA, stożek 24° oraz dopuszczalne parametry pracy konkretnego producenta.

Parker Ermeto XEL 6-L

Oznaczenie XEL 6-L jest odpowiednikiem stosowanym w systemie Parker Ermeto dla tego typu trójnika. Może być pomocne podczas serwisowania maszyn lub identyfikacji części na podstawie starszej dokumentacji technicznej.

Najbezpieczniej weryfikować element jednocześnie po oznaczeniu XEL 6-L oraz parametrach M12x1,5, 6L i DIN 2353.

Gdzie stosuje się trójnik BBA M12x1,5 6L?

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
agregaty hydrauliczne,
instalacje przemysłowe,
rozdzielenie przepływu na dwa tory,
łączenie trzech odcinków instalacji rurowej.

BBA a BBB - jaka jest różnica?

W trójniku BBA jedno z ramion posiada nakrętkę obrotową, natomiast w trójniku BBB wszystkie trzy przyłącza są wykonane jako gwinty zewnętrzne.

BBA jest wygodny wtedy, gdy jedno z przyłączy wymaga możliwości dokręcenia nakrętki bez obracania całym przewodem lub współpracującym elementem.

Trójnik nie jest uniwersalną przyłączką korpusową

Model BBA M12x1,5 6L jest przeznaczony przede wszystkim do łączenia elementów tego samego systemu stożkowego. Nie należy automatycznie wkręcać jego gwintów zewnętrznych bezpośrednio do dowolnego korpusu pompy, siłownika lub rozdzielacza.

Port urządzenia może wymagać innej geometrii i sposobu uszczelnienia. Przed takim zastosowaniem należy sprawdzić dokumentację podzespołu.
