Korek CEL M12X1,5 6L

Przejdź do sekcji Opinie

7,53 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M12x1,5
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 315 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-6L
Oznaczenie wg VITILLO ATME06L.1
Oznaczenie wg CAST 108004.1
Oznaczenie wg PARKER ERMETO ROV 6-L

Opis

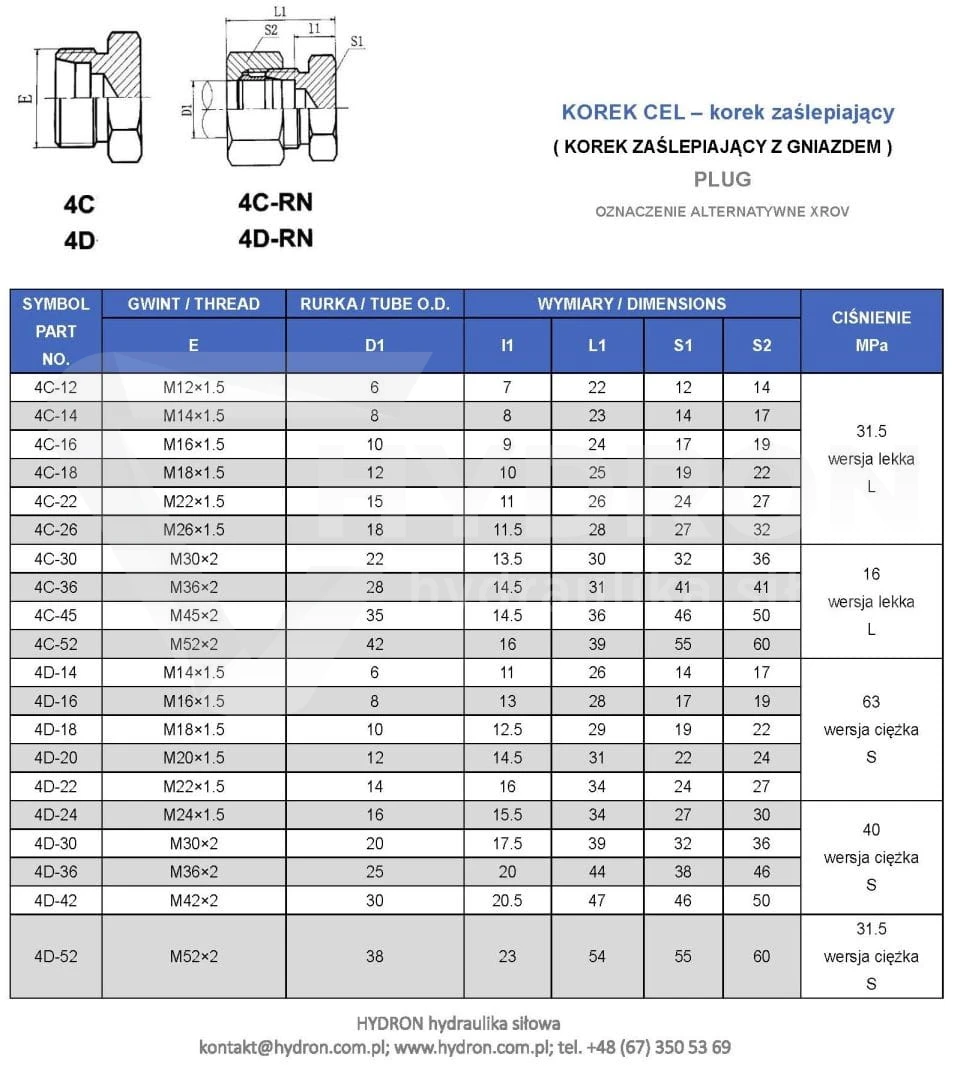

Korek CEL M12x1,5 6L – zaślepka hydrauliczna TN 296

Korek CEL M12x1,5 6L to element armatury hydraulicznej przeznaczony do zaślepiania końcówek przewodów hydraulicznych oraz innych kompatybilnych złączy zakończonych nakrętką. Produkt należy do serii lekkiej L i współpracuje z połączeniami wyposażonymi w nakrętkę o gwincie metrycznym M12x1,5. Uszczelnienie uzyskiwane jest poprzez zaciskowy docisk odpowiednio dopasowanych powierzchni stożkowych podczas dokręcania nakrętki.

Zaślepka należy do grupy elementów TN 296, określanych w dokumentacji anglojęzycznej jako Blanking Plug for Tube Ends. Znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia zabezpieczenie wolnego zakończenia przewodu podczas montażu, naprawy, konserwacji lub modernizacji instalacji hydraulicznej.

Parametry techniczne korka CEL M12x1,5 6L

Rodzaj produktu: korek hydrauliczny do zaślepiania końcówek przewodów.
Typ produktu: CEL.
Rozmiar połączeniowy: 6L.
Seria połączeniowa: L – lekka.
Gwint współpracującej nakrętki: M12x1,5.
Średnica nominalna gwintu: 12 mm.
Skok gwintu: 1,5 mm.
Rodzaj uszczelnienia: stożkowe, zaciskowe podczas dokręcania.
Oznaczenie według Ermetto: ROV 6-L.
Oznaczenie według Rastelli-Raccordi: TS296-6L.
Oznaczenie według Cast: 108004.1.
Oznaczenie według Vitillo: ATME06L.1.
Typ katalogowy: TN 296.
Nazwa angielska: Blanking plug for tube ends.
Przeznaczenie: zaślepianie końcówek przewodów hydraulicznych i złączy zakończonych odpowiednią nakrętką.

Zastosowanie korka CEL 6L w hydraulice siłowej

Korek CEL M12x1,5 6L służy do zamykania końcówek przewodów hydraulicznych wyposażonych w odpowiednią nakrętkę złączną. Może być stosowany podczas odłączania przewodów od odbiorników hydraulicznych, wymiany podzespołów, przeglądów technicznych oraz zabezpieczania nieużywanych zakończeń instalacji olejowych.

Produkt znajduje zastosowanie w hydraulice rolniczej, sadowniczej, leśnej, budowlanej i przemysłowej. Odpowiednio dobrana zaślepka umożliwia zamknięcie kompatybilnego zakończenia przewodu bez konieczności trwałego modyfikowania instalacji. Rozwiązanie jest przydatne zarówno przy naprawach, jak i podczas montażu nowych układów hydraulicznych.

Seria lekka L – rozmiar połączeniowy 6L

Oznaczenie 6L identyfikuje wariant należący do serii lekkiej L. Korek CEL M12x1,5 przeznaczony jest do współpracy z odpowiednio dobranymi zakończeniami przewodów tej serii. Podczas kompletowania armatury należy zweryfikować zgodność nakrętki, rozmiaru połączeniowego oraz powierzchni uszczelniających.

Elementów serii lekkiej L nie należy automatycznie zastępować zaślepkami serii ciężkiej S. Poszczególne wykonania mogą różnić się wymiarami i konstrukcją. Dobór powinien opierać się na pełnym oznaczeniu CEL M12x1,5 6L oraz dokumentacji stosowanego systemu połączeniowego.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CEL wykorzystuje uszczelnienie uzyskiwane przez mechaniczny docisk dopasowanych powierzchni stożkowych. Element zaślepiający umieszcza się w zakończeniu przewodu, a następnie dociska za pomocą współpracującej nakrętki. Podczas dokręcania powstaje siła zaciskowa umożliwiająca zamknięcie połączenia hydraulicznego.

Prawidłowe uszczelnienie wymaga zgodności geometrii korka i zakończenia przewodu oraz właściwego stanu powierzchni współpracujących. Zarysowania, odkształcenia i zanieczyszczenia mogą wpływać na szczelność. Korek CEL nie jest uniwersalną zaślepką przeznaczoną do bezpośredniego wkręcania w dowolny otwór gwintowany.

Gwint M12x1,5 – znaczenie oznaczenia

Oznaczenie M12x1,5 określa gwint metryczny o średnicy nominalnej 12 mm i skoku 1,5 mm. W przypadku korka CEL wymiar ten odnosi się do gwintu współpracującej nakrętki, która odpowiada za docisk zaślepki do zakończenia przewodu.

Podczas doboru należy sprawdzić nie tylko gwint M12x1,5, ale także serię 6L i konstrukcję zakończenia przewodu. Sama zgodność rozmiaru gwintu nie gwarantuje prawidłowego dopasowania korka.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CEL M12x1,5 6L można identyfikować za pomocą oznaczeń stosowanych w katalogach producentów armatury hydraulicznej. Według Ermetto produkt występuje jako ROV 6-L, według Rastelli-Raccordi jako TS296-6L, według Cast jako 108004.1, natomiast według Vitillo jako ATME06L.1.

Numery te są pomocne podczas wyszukiwania części zamiennych, porównywania katalogów technicznych i kompletowania połączeń hydraulicznych. Przed zastosowaniem zamiennika należy potwierdzić zgodność jego wymiarów i konstrukcji z wymaganiami konkretnego złącza.

Zaślepka końcówek przewodów typu TN 296

Oznaczenie TN 296 odnosi się do typu korka przeznaczonego do zamykania końcówek przewodów rurowych. Angielska nazwa Blanking Plug for Tube Ends opisuje jego funkcję jako zaślepki hydraulicznej montowanej w odpowiednim zakończeniu przewodu.

Korek jest dociskany przez nakrętkę znajdującą się na zakończeniu przewodu. Z tego względu należy odróżnić go od korków wkręcanych bezpośrednio w gwintowane otwory korpusów hydraulicznych, rozdzielaczy i bloków zaworowych.

Zabezpieczanie przewodów podczas napraw i konserwacji

Podczas prac przy układzie hydraulicznym może zachodzić konieczność czasowego odłączenia przewodu od siłownika, rozdzielacza lub innego podzespołu. Odpowiednio dobrany korek CEL 6L umożliwia zamknięcie zakończenia wyposażonego w kompatybilną nakrętkę. Pomaga ograniczyć przedostawanie się zanieczyszczeń oraz wypływanie pozostałości oleju podczas prac przy odciążonym układzie.

Jeżeli korek ma być wykorzystywany podczas pracy instalacji pod ciśnieniem, należy potwierdzić dopuszczalne parametry całego połączenia. Samo oznaczenie serii lekkiej L nie stanowi potwierdzenia konkretnej wartości maksymalnego ciśnienia roboczego.

Dobór korka CEL M12x1,5 do zakończenia przewodu

Przed wyborem korka CEL M12x1,5 6L należy sprawdzić gwint współpracującej nakrętki, oznaczenie serii oraz geometrię powierzchni stożkowych. Rozmiar korka powinien odpowiadać zakończeniu przewodu, które ma zostać zaślepione. Dopasowanie wyłącznie gwintu nie gwarantuje szczelności połączenia.

W przypadku wymiany dotychczas stosowanego elementu pomocne są oznaczenia ROV 6-L, TS296-6L, 108004.1 oraz ATME06L.1. Pozwalają one dokładniej zidentyfikować właściwy wariant korka i ograniczyć ryzyko pomylenia go z zaślepkami innych rozmiarów.

Montaż i kontrola szczelności korka CEL 6L

Przed rozpoczęciem montażu należy wyłączyć urządzenie i bezpiecznie odciążyć instalację hydrauliczną. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić stan powierzchni stożkowych oraz gwintu nakrętki. Korek należy umieścić we właściwym położeniu i docisnąć za pomocą odpowiednio dobranej nakrętki.

Dokręcanie powinno odbywać się zgodnie z wymaganiami stosowanego systemu połączeniowego. Nie należy próbować usuwać nieszczelności przez nadmierny docisk uszkodzonych elementów. Po montażu konieczne jest sprawdzenie szczelności połączenia przed uruchomieniem instalacji.

Najważniejsze cechy korka CEL M12x1,5 6L

Zaślepka końcówek przewodów hydraulicznych.
Rozmiar połączeniowy 6L.
Seria lekka L.
Współpraca z nakrętką M12x1,5.
Stożkowe uszczelnienie zaciskowe.
Oznaczenie Ermetto: ROV 6-L.
Oznaczenie Rastelli-Raccordi: TS296-6L.
Oznaczenie Cast: 108004.1.
Oznaczenie Vitillo: ATME06L.1.
Typ katalogowy: TN 296.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek CEL M12x1,5 6L
Typ	CEL / TN 296
Gwint nakrętki	M12x1,5
Seria	6L – lekka
Rodzaj uszczelnienia	Stożkowe, zaciskowe
Oznaczenie Ermetto	ROV 6-L
Oznaczenie Rastelli-Raccordi	TS296-6L
Oznaczenie Cast	108004.1
Oznaczenie Vitillo	ATME06L.1
Nazwa angielska	Blanking plug for tube ends
Przeznaczenie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CEL M12x1,5 6L?

Służy do zaślepiania końcówek przewodów hydraulicznych oraz kompatybilnych złączy zakończonych nakrętką. Szczelność uzyskiwana jest przez docisk powierzchni stożkowych.
