Złączka grodziowa M12x1,5 06L

Przejdź do sekcji Opinie

9,04 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1,5
Rozmiar gwintu 1 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Rozmiar gwintu 2 M12X1,5
Rozmiar gwintu 2 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-6L
Oznaczenie wg VITILLO APPME06L.1
Oznaczenie wg CAST 103604.1
Oznaczenie wg PARKER ERMETO XSV 6-L / SV06LOMD
Oznaczenie alternatywne 6C-12

Opis

Złączka grodziowa M12x1,5 06L

Złączka grodziowa M12x1,5 06L to metryczne złącze proste przeznaczone do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, obudowę lub płytę montażową. Po obu stronach zastosowano gwint M12x1,5 w serii 06L, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym rozmiarze. Korpus złączki pozwala osadzić punkt przyłączeniowy w konstrukcji maszyny i ograniczyć pracę przewodu bezpośrednio na krawędzi otworu.

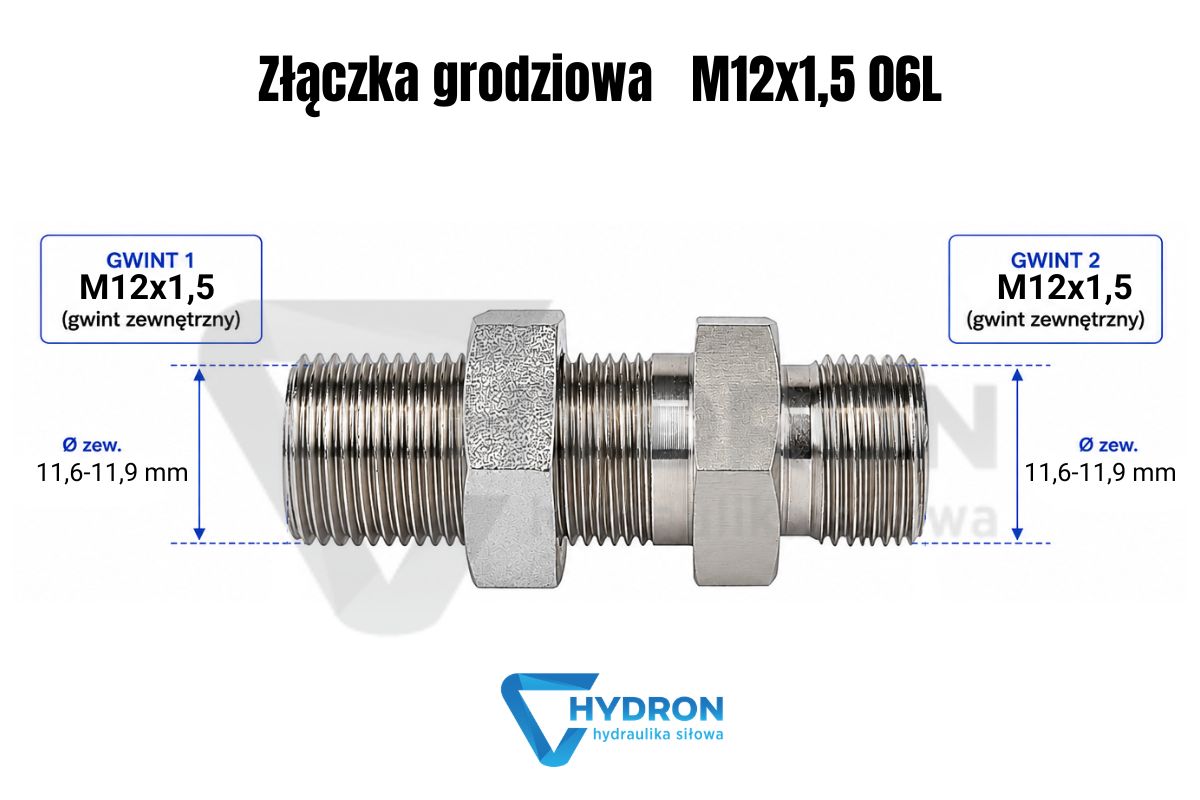

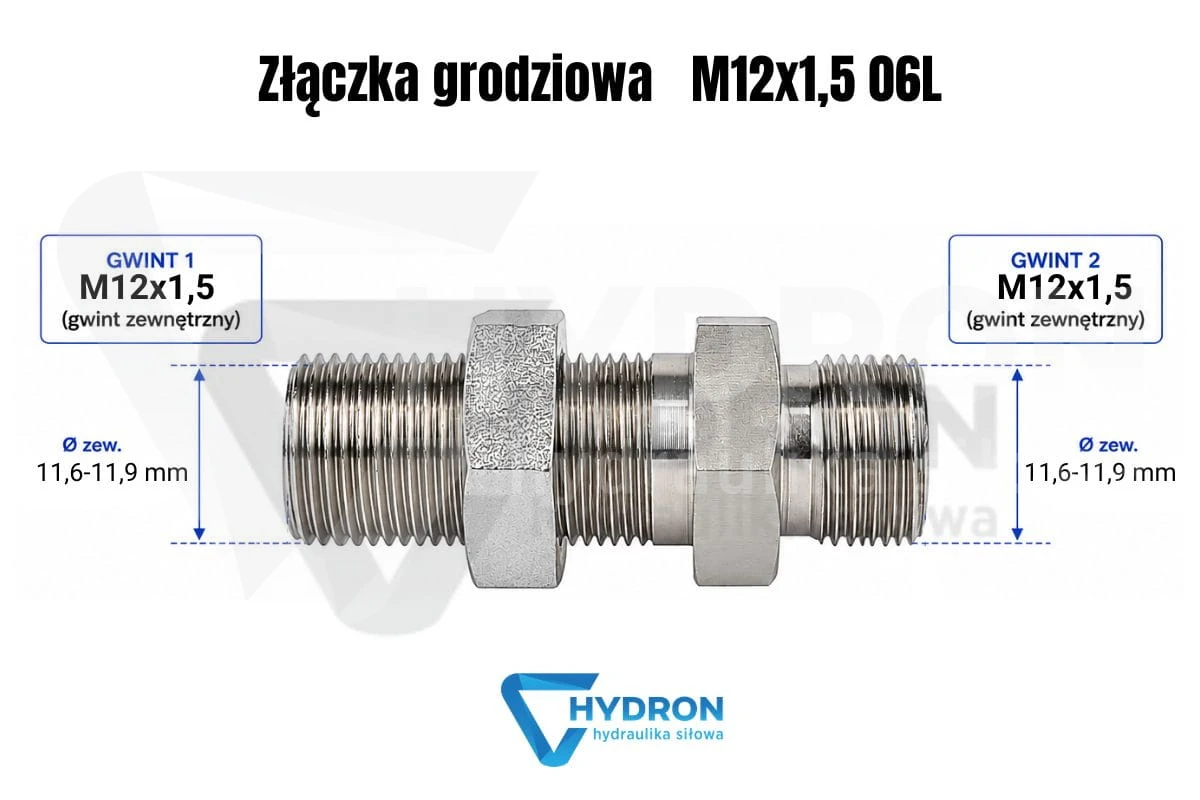

Złączka grodziowa M12-1-5 06L schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M12x1,5 06L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 06L
Rozmiar gwintu 1: M12x1,5
Wymiar gwintu 1: 11,6-11,9 mm zewnętrznie / 10,2-10,6 mm wewnętrznie
Rozmiar gwintu 2: M12x1,5
Wymiar gwintu 2: 11,6-11,9 mm zewnętrznie / 10,2-10,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M12x1,5
Gwint mniejszy: brak różnicy, obie strony M12x1,5
Długość całkowita: 48 mm
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-6L
Oznaczenie wg Vitillo: APPME06L.1
Oznaczenie wg CAST: 103604.1
Oznaczenie wg Parker Ermeto: XSV 6-L / SV06LOMD
Oznaczenie alternatywne: 6C-12
Kod produktu: ZN-141-1 M12/M12
Kod kreskowy EAN: 2000010017904

Złączka grodziowa M12x1,5 06L do przejścia przez panel

Złączka grodziowa M12x1,5 06L jest stosowana wtedy, gdy niewielki przewód, rurka lub punkt przyłączeniowy musi zostać przeprowadzony przez przegrodę i zamocowany w stałym miejscu. Takie rozwiązanie porządkuje instalację, ułatwia późniejszy serwis i zmniejsza ryzyko pracy przewodu na krawędzi otworu. Inne warianty można porównać w kategorii złączki grodziowe metryczne.

Gwint M12x1,5 po obu stronach, proste przejście bez redukcji

Produkt ma gwint M12x1,5 z jednej i drugiej strony. Nie zmienia średnicy połączenia i nie przechodzi na inny standard. Przy doborze trzeba sprawdzić nie tylko sam gwint, ale także oznaczenie 06L oraz elementy współpracujące po obu stronach grodzi. W metrycznych połączeniach hydraulicznych podobny wygląd części nie wystarcza do poprawnej identyfikacji. Znaczenie ma seria, geometria złącza, nakrętka, pierścień i sposób skręcenia połączenia.

Seria 06L, co oznacza przy doborze

Oznaczenie 06L wskazuje metryczny system połączenia w serii lekkiej. To ważne przy wymianie złączki, ponieważ element o podobnym gwincie może należeć do innej serii i nie będzie prawidłowo współpracował z instalacją. Pomylenie serii może skutkować nieszczelnością, problemem z dokręceniem albo uszkodzeniem powierzchni styku. Przy małych rozmiarach różnice wizualne bywają niewielkie, dlatego warto porównywać pełne oznaczenie, a nie tylko średnicę gwintu.

Kiedy wybrać grodziówkę M12x1,5 06L zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M12x1,5 06L jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, wsporniku, obudowie lub ramie maszyny. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 315 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 315 bar. Ten parametr dotyczy samego elementu, ale całą instalację trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M12x1,5 06L

Złączka powinna być osadzona prosto w otworze montażowym. Przewód lub rurka po obu stronach panelu nie powinny ciągnąć korpusu pod kątem ani wymuszać jego położenia. Przy małym gwincie M12x1,5 nawet niewielkie przekoszenie może utrudnić prawidłowe skręcenie połączenia. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze M12x1,5 06L

Najczęstszy błąd to dobór części wyłącznie po gwincie M12x1,5, bez potwierdzenia serii 06L. Drugi problem to stosowanie złączki grodziowej jako zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście przez panel, ale nie powinna być jedynym elementem utrzymującym przewód lub rurkę. W instalacjach pracujących w drganiach trzeba przewidzieć dodatkowe punkty podparcia. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji, odciąża gwint i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi serii L

Przy identyfikacji zdemontowanej części warto porównać sąsiednie rozmiary. Mniejszym wariantem tej samej serii jest złączka grodziowa M10x1 06L. Przy kolejnym typowym rozmiarze można sprawdzić złączkę grodziową M14x1,5 08L, a dla większego przejścia serii lekkiej złączkę grodziową M16x1,5 10L.

FAQ

Czy złączka grodziowa M12x1,5 06L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, obudowę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M12x1,5 06L?

Produkt ma gwint M12x1,5 po obu stronach.

Czy złączka M12x1,5 06L jest redukcją?

Nie. Obie strony mają ten sam gwint M12x1,5 w serii 06L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M12x1,5 06L?

Ciśnienie pracy wynosi 315 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Co oznacza 06L?

Oznaczenie 06L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Jaka jest długość całkowita tej złączki?

Długość całkowita złączki grodziowej M12x1,5 06L wynosi 48 mm.

Co sprawdzić przed zakupem złączki grodziowej M12x1,5 06L?

Przed zakupem należy sprawdzić gwint M12x1,5, serię 06L, ciśnienie pracy 315 bar, długość 48 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
