Trójnik BBA M16x1,5 10L

Przejdź do sekcji Opinie

21,08 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN421-10L
Oznaczenie wg VITILLO TME10LFE10LB.1
Oznaczenie wg CAST 604606.1
Oznaczenie wg PARKER ERMETO XEL 10-L
Oznaczenie alternatywne CC-16

Opis

Trójnik BBA M16x1,5 10L

Hydron złącze trójnikowe niesymetryczne nakrętne

Trójnik BBA M16x1,5 10L to wysokiej jakości złącze hydrauliczne zaprojektowane do zastosowań w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz szerokim przemyśle. Jest to wersja lekka, wyposażona w stożkowe samo-uszczelnienie zaciskowe, które zapewnia pewne połączenie przy dokręcaniu. Trójnik jest przeznaczony do łączenia trzech przewodów hydraulicznych lub do połączeń z innymi złączami posiadającymi ten sam system stożkowy. Produkt wykonany z wysokogatunkowej stali automatowej pokrytej ocynkiem, co zapewnia odporność na korozję i długotrwałą niezawodność.

Kluczowe cechy trójnika:

Zastosowanie: Układy hydrauliczne w różnych sektorach przemysłowych
Typ połączenia: Stożkowe samo-uszczelnienie zaciskowe (24°)
Gwinty:
- Stopka i jeden bok: zewnętrzny metryczny M16x1,5
- Drugi bok: wewnętrzny metryczny M16x1,5
Materiał: Stal automatowa, ocynkowana
Symbol: CC-16
Normy:
- Ermeto: XEL 10-L
- Rastelli-Raccordi: TN421-10L
- Cast: 604606.1
- Vitillo: TME10LFE10LB.1

Specyfikacja techniczna:

Średnica gwintu: M16x1,5
Średnica zewnętrzna: 15,6 - 15,9 mm
Średnica wewnętrzna: 14,2 - 14,6 mm
Ciśnienie robocze: 315 bar
Zakres temperatur: -40°C do +120°C
Typ cieczy: Olej hydrauliczny

⚠ Ważne informacje:

Trójnik nie posiada uszczelnień i nie nadaje się do wkręcania w korpus pomp, siłowników czy rozdzielaczy.
Lekka konstrukcja zapewnia łatwy montaż i niezawodność.
Zdjęcie poglądowe – produkt może się różnić wizualnie w zależności od procesu technologicznego.

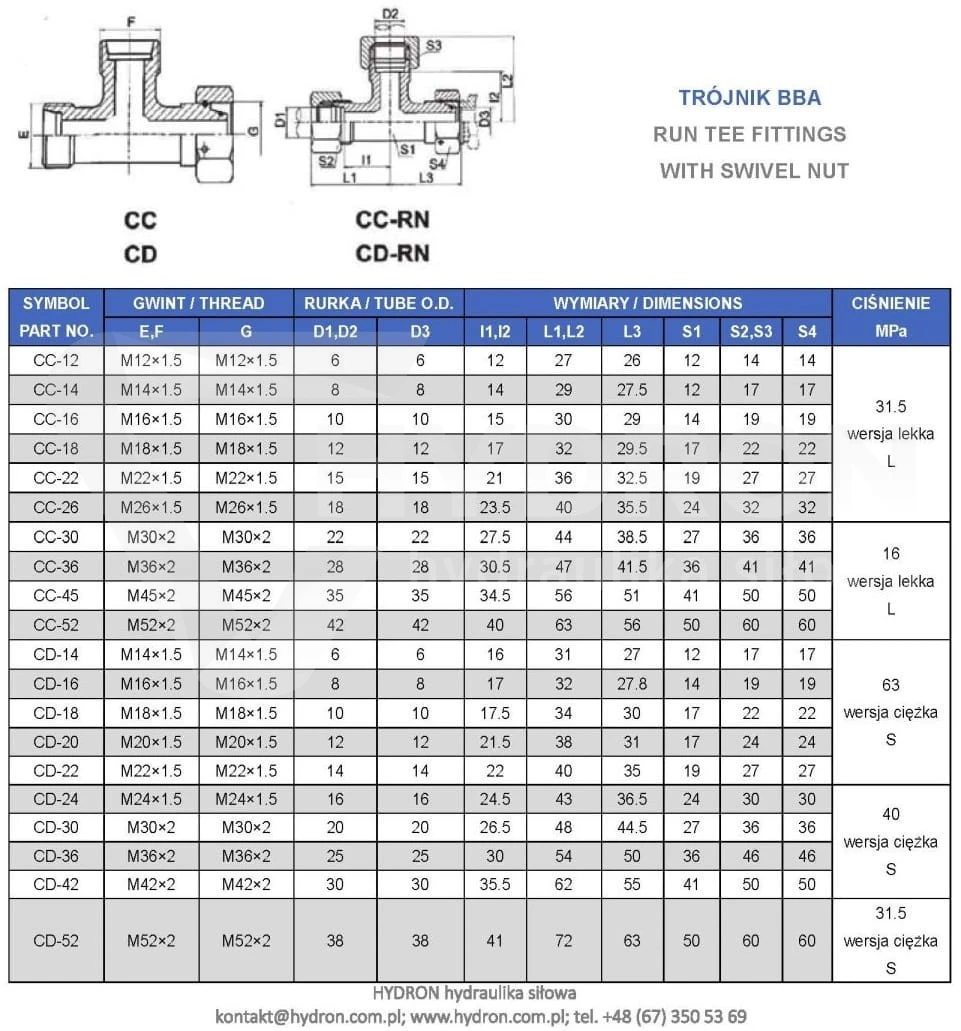

Trójnik hydrauliczny BBA M16x1,5 10L 315 bar

Trójnik BBA M16x1,5 10L to niesymetryczna złączka hydrauliczna przeznaczona do rozdzielania lub łączenia trzech odcinków instalacji w metrycznym systemie DIN 2353. Dwa ramiona zakończone są gwintami zewnętrznymi M16x1,5, natomiast trzecie posiada nakrętkę obrotową z gwintem wewnętrznym M16x1,5.

Oznaczenie 10L oznacza współpracę z rurą o średnicy zewnętrznej 10 mm w lekkiej serii L. Połączenie wykorzystuje typową dla DIN 2353 geometrię stożka 24°, a maksymalne ciśnienie robocze tego wariantu wynosi 315 bar.

Parametry techniczne trójnika BBA M16x1,5 10L

typ produktu: trójnik hydrauliczny BBA,
konstrukcja: niesymetryczna,
gwint 1: M16x1,5 zewnętrzny,
gwint 2: M16x1,5 zewnętrzny,
gwint 3: M16x1,5 wewnętrzny w nakrętce obrotowej,
rozmiar systemowy: 10L,
średnica zewnętrzna współpracującej rury: 10 mm,
seria: lekka L,
kąt stożka: 24°,
ciśnienie robocze: 315 bar,
temperatura pracy: od -20°C do +120°C,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie Parker Ermeto: XEL 10-L,
oznaczenie Rastelli Raccordi: TN421-10L,
oznaczenie Vitillo: TME10LFE10LB.1,
oznaczenie CAST: 604606.1,
oznaczenie alternatywne: CC-16,
kod produktu HYDRON: BBA M16/M16 CC-16,
EAN: 5905009117207.

Co oznacza symbol BBA?

Oznaczenie BBA opisuje układ zakończeń trójnika. W tym wariancie dwa przyłącza wykonane są jako gwinty zewnętrzne, natomiast jedno jako przyłącze z nakrętką obrotową.

Taka konstrukcja ułatwia montaż jednego z ramion bez konieczności obracania całym przewodem lub sąsiednim elementem instalacji. Jest to szczególnie przydatne w ciasnej zabudowie maszynowej.

10L oznacza rurę 10 mm w lekkiej serii

Oznaczenie 10L należy czytać jako połączenie przeznaczone do rury o średnicy zewnętrznej 10 mm w lekkiej serii L.

10 = średnica zewnętrzna rury 10 mm,
L = lekka seria połączeń DIN 2353.

Sam gwint M16x1,5 nie wystarcza do prawidłowego doboru. W systemie DIN 2353 ten sam gwint może występować również w innej konfiguracji, dlatego należy zawsze sprawdzać serię oraz średnicę rury.

M16x1,5 i stożek 24°

Trójnik pracuje w systemie metrycznym ze stożkiem 24°. Powierzchnia stożkowa odpowiada za uszczelnienie połączenia, natomiast gwint M16x1,5 zapewnia odpowiedni docisk elementów.

Przy identyfikacji gwintu pomocny może być pomiar suwmiarką. Średnica zewnętrzna M16x1,5 wynosi zwykle około 15,6-15,9 mm, natomiast średnica gwintu wewnętrznego około 14,2-14,6 mm.

Ciśnienie robocze 315 bar

Dopuszczalne ciśnienie robocze trójnika BBA M16x1,5 10L wynosi 315 bar. Parametr ten dotyczy konkretnego wariantu 10L i nie powinien być automatycznie przenoszony na inne rozmiary.

W kompletnej instalacji należy zawsze uwzględnić również parametry rury, przewodów, zaworów, adapterów i pozostałych elementów. Maksymalne ciśnienie całego układu wyznacza komponent o najniższym ciśnieniu znamionowym.

Oznaczenia katalogowe i odpowiedniki

Producent / system	Oznaczenie
Parker Ermeto	XEL 10-L
Rastelli Raccordi	TN421-10L
Vitillo	TME10LFE10LB.1
CAST	604606.1
Oznaczenie alternatywne	CC-16

Podczas zamiany elementu według kodu katalogowego należy dodatkowo potwierdzić pełną konfigurację: typ BBA, M16x1,5, 10L, rurę 10 mm, lekką serię L oraz stożek 24°.

BBA a BAB i BBB

Wszystkie trzy typy mogą wyglądać bardzo podobnie, ale różnią się rozmieszczeniem zakończeń. W BBA nakrętka obrotowa znajduje się na jednym z bocznych ramion, natomiast pozostałe dwa przyłącza są zewnętrzne.

W wariancie BAB położenie przyłącza z nakrętką jest inne, a w trójniku BBB wszystkie trzy ramiona posiadają gwinty zewnętrzne. Z tego powodu nie należy dobierać trójnika wyłącznie według rozmiaru M16x1,5.

Gdzie stosuje się BBA 10L?

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny budowlane,
maszyny leśne,
agregaty hydrauliczne,
instalacje przemysłowe,
rozdzielanie strumienia oleju na dwa kierunki,
łączenie trzech odcinków instalacji rurowej.

Czy można wkręcić go bezpośrednio w pompę lub rozdzielacz?

Nie należy tego zakładać automatycznie. Trójnik BBA jest elementem systemu DIN 2353 i nie posiada typowego portowego uszczelnienia stosowanego w korpusach pomp, siłowników czy rozdzielaczy.

Jeżeli element ma być zamontowany bezpośrednio w korpusie urządzenia, trzeba wcześniej sprawdzić rodzaj portu, sposób uszczelnienia i wymagany standard przyłącza.

Najczęstsze błędy przy doborze

dobór tylko na podstawie gwintu M16x1,5,
pominięcie oznaczenia 10L,
pomylenie trójnika BBA z BAB lub BBB,
dobór elementu do rury o innej średnicy niż 10 mm,
nieuwzględnienie systemu stożka 24°,
zastosowanie odpowiednika katalogowego bez porównania pełnych parametrów.

Jak sprawdzić zgodność przed zakupem?

potwierdź typ trójnika BBA,
sprawdź gwint M16x1,5,
potwierdź oznaczenie 10L,
sprawdź średnicę zewnętrzną rury 10 mm,
zweryfikuj stożek 24°,
sprawdź wymagane ciśnienie robocze do 315 bar,
przy zamianie części porównaj oznaczenia XEL 10-L, TN421-10L, TME10LFE10LB.1, 604606.1 lub CC-16.
