Trójnik BBA M52x2 38S

Trójnik BBA M52x2 38S jest niesymetrycznym trójnikiem hydraulicznym metrycznym do łączenia trzech odcinków instalacji w systemie stożkowym 24°. Produkt pracuje w serii ciężkiej 38S, ma gwinty M52x2 i jest przeznaczony do układów hydrauliki siłowej z ciśnieniem pracy do 315 bar. Wykonanie ze stali automatowej z ocynkiem w pasywacji białej pozwala stosować go w maszynach rolniczych, budowlanych, leśnych, przemysłowych oraz w instalacjach, w których potrzebne jest rozgałęzienie linii hydraulicznej bez zmiany standardu połączenia. Trójnik nie jest typową przyłączką do wkręcania bezpośrednio w korpus pompy, siłownika lub rozdzielacza. Służy przede wszystkim jako złączka do łączenia elementów o zgodnym gwincie i stożku.

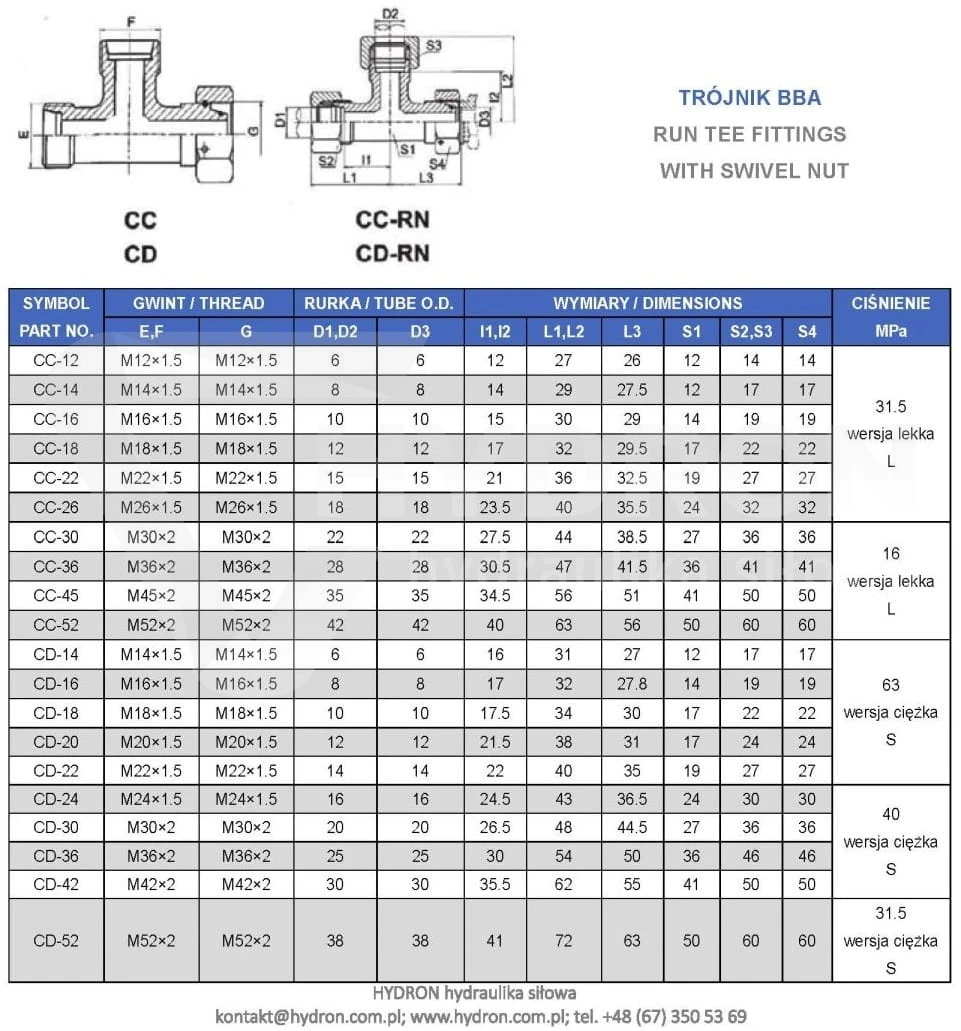

• Produkt: trójnik BBA M52x2 38S
• Typ złącza: trójnik hydrauliczny niesymetryczny BBA
• Gwint: M52x2
• Seria: 38S
• System połączenia: metryczny, stożek 24°
• Przeznaczenie: złączka do łączenia elementów instalacji hydraulicznej
• Ciśnienie pracy: 315 bar
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal automatowa
• Zabezpieczenie powierzchni: ocynk w pasywacji białej
• Norma wykonania: DIN 2353 / PN-EN ISO 8434-1
• Polska Norma: PN-65 M73147, złączki trójnikowe
• Kod produktu: BBA M52/M52 38S
• Kod kreskowy EAN: 5905009117320
• Oznaczenie wg Rastelli Raccordi: TN421-38S
• Oznaczenie wg Vitillo: TME38SFE38SB.1
• Oznaczenie wg Cast: 604623.1
• Oznaczenie wg Parker Ermeto: XEL 38-S
• Oznaczenie alternatywne: CD-52

Trójnik BBA M52x2 38S do rozgałęzienia instalacji hydraulicznej

Trójnik BBA M52x2 38S stosuje się wtedy, gdy w instalacji hydraulicznej trzeba połączyć trzy elementy w jednym punkcie, ale układ przyłączy nie odpowiada symetrycznemu trójnikowi BBB. Oznaczenie BBA informuje o układzie stron roboczych, dlatego przed zakupem trzeba sprawdzić nie tylko gwint M52x2, ale także to, z której strony wymagany jest gwint zewnętrzny, a z której połączenie z nakrętką. Taki trójnik może być używany przy budowie większych linii rurowych, przy modernizacji układu, przy rozdzieleniu przepływu do dwóch odcinków instalacji lub przy naprawie istniejącego rozgałęzienia. Podobne elementy znajdują się w kategorii trójniki BBA metryczne.

Gwint M52x2 i seria 38S w praktyce montażowej

Gwint M52x2 w serii 38S należy traktować jako dokładną informację techniczną, a nie tylko orientacyjny wymiar. Seria 38S oznacza wykonanie ciężkie dla większych średnic i bardziej obciążonych odcinków instalacji. Przy takim rozmiarze pomyłka w serii lub typie połączenia może oznaczać brak szczelności, uszkodzenie stożka albo konieczność stosowania niepotrzebnych redukcji. Do kompletu często dobiera się elementy z tej samej serii, na przykład pierścień zacinający na rurkę 38S, jeżeli instalacja wymaga połączenia rurowego zgodnego z systemem DIN 2353.

Czym różni się trójnik BBA od BBB i BAB

Trójnik BBA jest trójnikiem niesymetrycznym, dlatego nie powinien być dobierany zamiennie z trójnikiem BBB lub BAB tylko dlatego, że wszystkie mają gwint M52x2 i serię 38S. Różnica dotyczy układu przyłączy, czyli tego, gdzie znajduje się strona z gwintem zewnętrznym, a gdzie strona współpracująca z nakrętką. Jeżeli instalacja wymaga trójnika o innym układzie stron, można porównać ten produkt z elementami takimi jak trójnik BAB M52x2 38S albo trójnik BBB M52x2 38S. Dobór właściwego układu ma znaczenie szczególnie przy naprawach, gdy nowy element musi zastąpić stary trójnik bez zmiany przebiegu rur i przewodów.

Kiedy stosować trójnik hydrauliczny M52x2 38S

Trójnik hydrauliczny M52x2 38S stosuje się w układach, w których pracują większe przekroje przewodów lub rur i potrzebne jest trwałe rozgałęzienie instalacji. Może to być odcinek zasilania, powrotu, linia robocza albo fragment układu technologicznego, zależnie od konstrukcji maszyny. W praktyce takie trójniki spotyka się w maszynach przemysłowych, rolniczych, leśnych, budowlanych, w prasach, agregatach oraz instalacjach o większym przepływie oleju. Przy przewodach elastycznych można dobrać odpowiednie przewody hydrauliczne na wymiar, tak aby końcówki i długość przewodu nie wymuszały naprężeń na trójniku.

Dobór trójnika BBA do systemu DIN 2353

Dobór trójnika BBA do systemu DIN 2353 wymaga sprawdzenia kilku rzeczy jednocześnie. Trzeba potwierdzić gwint M52x2, serię 38S, kąt stożka 24°, typ elementów współpracujących oraz miejsce montażu w instalacji. Samo dopasowanie gwintu nie oznacza jeszcze poprawnego połączenia. Jeżeli stożek jest inny, seria niezgodna albo element współpracujący pochodzi z innego systemu, połączenie może przeciekać mimo mocnego dokręcenia. W razie budowy nowego odcinka instalacji warto dobrać również bezszwowe rury precyzyjne do hydrauliki siłowej, zgodne ze średnicą i warunkami pracy całego układu.

Kiedy nie stosować trójnika BBA M52x2 38S

Trójnika BBA M52x2 38S nie należy stosować jako przypadkowej redukcji, przyłączki do korpusu ani zamiennika innego układu trójnika. Produkt jest przeznaczony do łączenia elementów o zgodnym standardzie metrycznym i stożku 24°. Jeżeli potrzebne jest wkręcenie elementu w korpus pompy, zaworu, rozdzielacza lub siłownika, należy dobrać właściwą przyłączkę z odpowiednim typem uszczelnienia. W takich zastosowaniach lepiej sprawdzić przyłączki proste hydrauliczne albo przyłączki kolankowe, zależnie od kierunku wyprowadzenia przewodu.

Błędy przy doborze trójnika BBA 38S

Najczęstszy błąd polega na doborze trójnika tylko po oznaczeniu M52x2. W hydraulice metrycznej trzeba sprawdzić także serię 38S, układ stron BBA oraz typ elementu współpracującego. Drugi błąd to mylenie trójnika BBA z trójnikiem symetrycznym. Jeżeli w instalacji potrzebny jest układ BBB, trójnik BBA może nie ustawić przewodów w takim kierunku, jakiego wymaga maszyna. Trzeci problem to montaż elementu w instalacji pracującej pod naprężeniem. Przy dużych średnicach nawet niewielkie przesunięcie przewodu lub rury może mocno obciążać gwint i stożek, co po czasie prowadzi do nieszczelności.

Skutki złego montażu trójnika hydraulicznego

Źle dobrany lub źle zamontowany trójnik hydrauliczny może powodować wycieki oleju, spadek ciśnienia, zabrudzenie maszyny, przegrzewanie układu i powtarzające się awarie w tym samym miejscu. Przy większych rozmiarach, takich jak 38S, skutki nieszczelności są bardziej odczuwalne, ponieważ przez połączenie może przepływać większa ilość oleju. Nadmierne dokręcanie nie powinno być traktowane jako sposób naprawy źle dobranego połączenia. Może uszkodzić gwint lub powierzchnię stożka. Przy diagnostyce warto sprawdzić również ciśnienie pracy przy pomocy manometrów hydraulicznych, szczególnie jeżeli układ wykazuje spadki wydajności.

Stożek 24° i czystość połączenia

W złączach metrycznych DIN 2353 szczelność zależy od prawidłowego kontaktu powierzchni roboczych. Przed montażem trójnika BBA M52x2 38S należy sprawdzić, czy gwinty nie są uszkodzone, powierzchnie stożkowe są czyste, a elementy współpracujące nie mają zarysowań lub deformacji. Opiłki, piasek, stary olej albo resztki uszkodzonych elementów mogą pogorszyć szczelność i przyspieszyć zużycie połączenia. W serwisie maszyn warto przed skręceniem oczyścić wszystkie strony trójnika i upewnić się, że przewody nie wymuszają skręcania elementu po dokręceniu.

Elementy współpracujące z trójnikiem M52x2 38S

Trójnik BBA M52x2 38S zwykle pracuje z innymi elementami z tej samej grupy gwintów i serii. Do budowy lub naprawy instalacji można dobrać na przykład złączkę AA M52x2/M52x2 38S, złączkę prostą BB M52x2 38S, złączkę grodziową M52x2 38S albo korek CES M52x2 38S. Takie linkowanie produktów ma sens zakupowy, ponieważ użytkownik często potrzebuje nie jednego trójnika, ale całego zestawu elementów do przebudowy lub naprawy odcinka instalacji.

Mocowanie rur i przewodów przy trójniku 38S

Przy trójniku w serii 38S nie wolno pomijać prowadzenia przewodów. Duże rury i przewody elastyczne mają masę, sztywność i promień gięcia, które mogą przenosić obciążenie na złączkę. Jeżeli przewód jest zbyt krótki, skręcony albo podparty w złym miejscu, trójnik może pracować pod naprężeniem już po montażu. W instalacjach rurowych warto stosować uchwyty i obejmy do rur oraz przewodów, które stabilizują trasę instalacji i zmniejszają obciążenie gwintów. Przy przewodach elastycznych warto dodatkowo kontrolować promień gięcia oraz zabezpieczenie przed ocieraniem.

Normy i odpowiedniki trójnika BBA M52x2 38S

Produkt jest wykonany zgodnie z DIN 2353 / PN-EN ISO 8434-1 oraz polską normą PN-65 M73147 dla złączek trójnikowych. Na karcie produktu podano także oznaczenia porównawcze stosowane przez innych producentów: Rastelli Raccordi TN421-38S, Vitillo TME38SFE38SB.1, Cast 604623.1, Parker Ermeto XEL 38-S oraz oznaczenie alternatywne CD-52. Takie dane są przydatne przy zamianie zużytego elementu na nowy, przy porównywaniu katalogów lub przy identyfikacji trójnika zdemontowanego z maszyny. Mimo podobnych oznaczeń zawsze trzeba potwierdzić gwint, serię i układ stron.

Wsparcie techniczne Hydron przy doborze trójników BBA

Hydron dostarcza złączki hydrauliczne, trójniki, adaptery, przewody, rury i elementy montażowe dla serwisów, firm utrzymania ruchu, zakładów produkcyjnych i użytkowników maszyn roboczych. Przy doborze trójnika BBA M52x2 38S warto podać gwint, serię, układ stron, średnicę rury lub przewodu, ciśnienie pracy oraz miejsce montażu w układzie. Takie informacje pozwalają szybciej ustalić, czy właściwy będzie trójnik BBA, BAB, BBB, złączka prosta, złączka grodziowa czy inny element metryczny. Poprawny dobór ogranicza ryzyko wycieków, zmniejsza liczbę przeróbek i skraca czas naprawy instalacji hydraulicznej.

Faq

Czy trójnik BBA M52x2 38S nadaje się do wkręcenia bezpośrednio w korpus pompy lub rozdzielacza?

Nie. Trójnik BBA M52x2 38S jest przeznaczony głównie do łączenia elementów instalacji hydraulicznej w systemie metrycznym. Do wkręcania w korpus należy dobrać przyłączkę z odpowiednim typem uszczelnienia.

Co oznacza BBA w nazwie trójnika?

BBA oznacza układ stron trójnika. Jest to trójnik niesymetryczny, dlatego przed zakupem trzeba sprawdzić, czy układ przyłączy odpowiada temu, który występuje w maszynie.

Co oznacza 38S przy trójniku M52x2?

38S oznacza serię ciężką dla połączeń metrycznych DIN 2353. Nie należy dobierać elementu wyłącznie po gwincie M52x2, ponieważ seria ma wpływ na zgodność połączenia.

Jakie ciśnienie pracy ma trójnik BBA M52x2 38S?

Ciśnienie pracy wynosi 315 bar. Cały układ powinien być jednak oceniany według najsłabszego elementu instalacji.

Czy trójnik BBA można zastąpić trójnikiem BBB?

Nie zawsze. Trójnik BBA i BBB mają inny układ stron. Zamiana bez sprawdzenia instalacji może spowodować problem z montażem przewodów lub niewłaściwe ustawienie rozgałęzienia.

Jakie odpowiedniki katalogowe ma ten trójnik?

Na karcie produktu podano oznaczenia: Rastelli Raccordi TN421-38S, Vitillo TME38SFE38SB.1, Cast 604623.1, Parker Ermeto XEL 38-S oraz oznaczenie alternatywne CD-52.
