Trójnik BBB M18X1,5 10S

Przejdź do sekcji Opinie

22,58 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza trójnik hydrauliczny
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73147 Złączki trójnikowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS100-10S
Oznaczenie wg VITILLO TME10S.1
Oznaczenie wg CAST 103916.1
Oznaczenie wg PARKER ERMETO XT 10-S | T10S
Oznaczenie wg MANULI B89081-18-18
Oznaczenie alternatywne AD-18

Opis

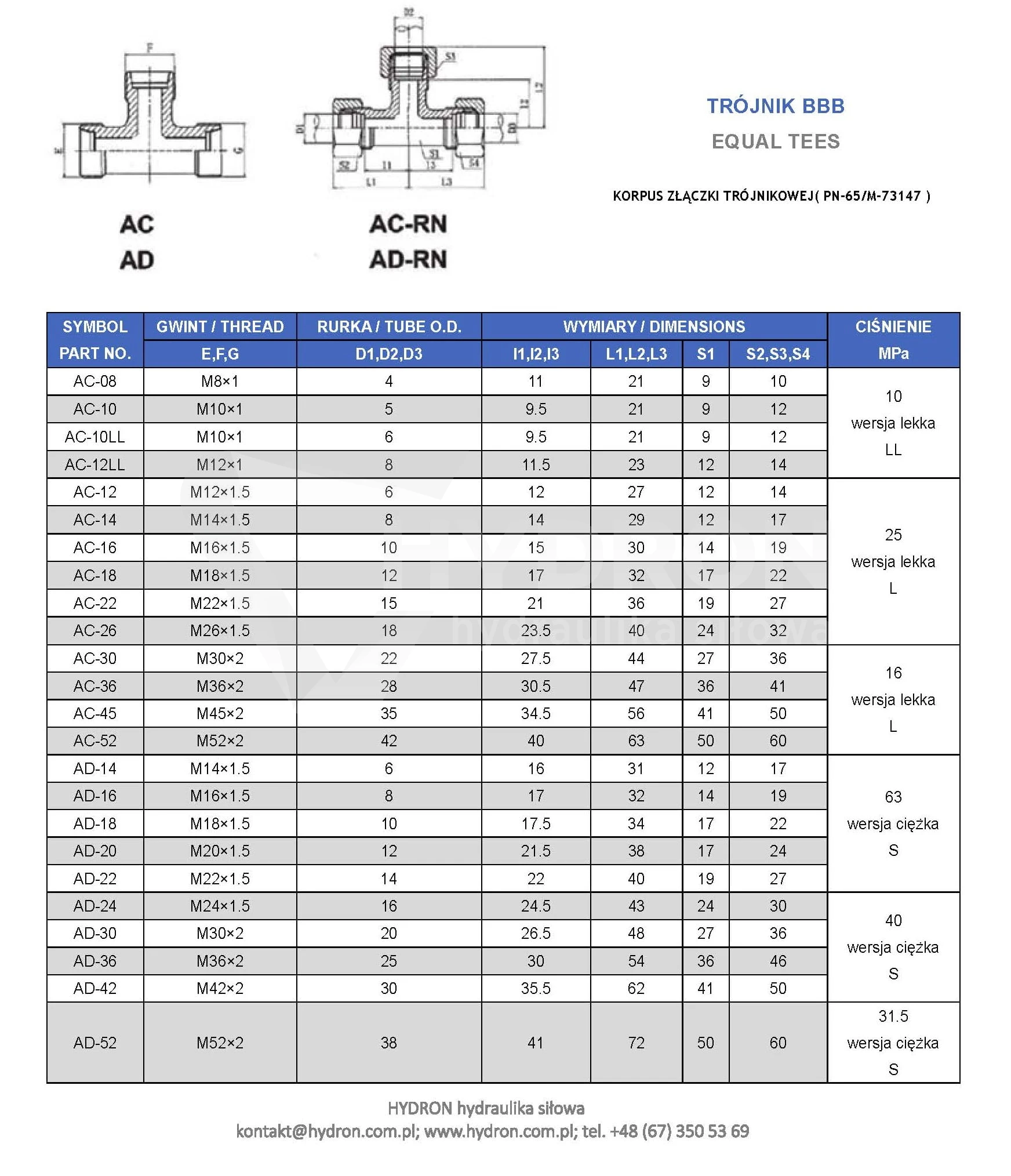

Trójnik hydrauliczny BBB M18x1,5 10S 630 bar

Trójnik BBB M18x1,5 10S to metryczny trójnik hydrauliczny przeznaczony do rozdzielania lub łączenia trzech odcinków instalacji w systemie DIN 2353. Wszystkie trzy ramiona wykonane są jako przyłącza z gwintem zewnętrznym M18x1,5, co odróżnia konstrukcję BBB od trójników z nakrętkami obrotowymi.

Oznaczenie 10S oznacza współpracę z rurą o średnicy zewnętrznej 10 mm w ciężkiej serii S. Połączenie wykorzystuje geometrię stożka 24°, a maksymalne ciśnienie robocze tego wariantu wynosi 630 bar.

Parametry techniczne trójnika BBB M18x1,5 10S

typ produktu: trójnik hydrauliczny BBB,
konstrukcja: trzy przyłącza z gwintem zewnętrznym,
gwint 1: M18x1,5 zewnętrzny,
gwint 2: M18x1,5 zewnętrzny,
gwint 3: M18x1,5 zewnętrzny,
rozmiar systemowy: 10S,
średnica zewnętrzna współpracującej rury: 10 mm,
seria: ciężka S,
kąt stożka: 24°,
ciśnienie robocze: 630 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
Polska Norma: PN-65/M-73147,
oznaczenie Parker Ermeto: XT 10-S / T10S,
oznaczenie Rastelli Raccordi: TS100-10S,
oznaczenie Vitillo: TME10S.1,
oznaczenie CAST: 103916.1,
oznaczenie MANULI: B89081-18-18,
oznaczenie alternatywne: AD-18,
kod producenta: PN-147 M18/18,
EAN: 5905009116873.

Co oznacza typ BBB?

Symbol BBB oznacza trójnik, w którym wszystkie trzy przyłącza wykonano jako gwinty zewnętrzne. Jest to najbardziej symetryczna konstrukcja w tej grupie złączek i dobrze sprawdza się przy budowie rozgałęzień w instalacjach rurowych DIN 2353.

W przeciwieństwie do wariantów BBA, BAB czy BAA trójnik BBB nie posiada nakrętki obrotowej na żadnym z ramion. Dobór tego typu powinien więc uwzględniać sposób montażu wszystkich trzech przewodów.

10S oznacza rurę 10 mm w ciężkiej serii

Oznaczenie 10S wskazuje dwa kluczowe parametry systemowe:

10 = średnica zewnętrzna rury 10 mm,
S = ciężka seria połączeń DIN 2353.

Seria S jest przeznaczona do bardziej wymagających układów wysokociśnieniowych. W tym rozmiarze zastosowano gwint M18x1,5 i maksymalne ciśnienie robocze 630 bar.

M18x1,5 nie zawsze oznacza ten sam system

Gwint M18x1,5 występuje w systemie DIN 2353 zarówno przy 10S, jak i przy 12L. Z tego względu dobór wyłącznie na podstawie średnicy gwintu może prowadzić do pomyłki.

Wariant 10S współpracuje z rurą 10 mm w ciężkiej serii S, natomiast 12L z rurą 12 mm w lekkiej serii L. Elementy nie powinny być traktowane jako zamienne tylko dlatego, że mają ten sam gwint M18x1,5.

Jak rozpoznać gwint M18x1,5?

Przy identyfikacji przyłącza pomocny jest pomiar suwmiarką oraz sprawdzenie skoku gwintu.

średnica gwintu zewnętrznego: około 17,6-17,9 mm,
średnica gwintu wewnętrznego współpracującego elementu: około 16,2-16,6 mm,
skok gwintu: 1,5 mm.

Po potwierdzeniu M18x1,5 należy dodatkowo sprawdzić, czy instalacja rzeczywiście wykorzystuje serię 10S.

Stożek 24° w systemie DIN 2353

Trójnik BBB M18x1,5 10S należy do metrycznego systemu złączy zgodnego z DIN 2353 i PN-EN ISO 8434-1. Połączenie wykorzystuje powierzchnię stożkową 24° oraz odpowiednie elementy zaciskowe współpracujące z rurą.

Gwint nie pełni tutaj roli typowego gwintu uszczelniającego. Jego zadaniem jest zapewnienie właściwego docisku elementów połączenia.

630 bar dla ciężkiej serii 10S

Maksymalne ciśnienie robocze tego trójnika wynosi 630 bar. Wysoki parametr wynika z konstrukcji ciężkiej serii S i pozwala stosować element w wymagających układach hydrauliki siłowej.

Ciśnienie całego układu należy jednak zawsze ograniczyć do wartości dopuszczalnej dla najsłabszego komponentu, w tym rur, przewodów, pierścieni, nakrętek i pozostałych złączek.

Oznaczenia katalogowe i odpowiedniki producentów

Producent / system	Oznaczenie
Parker Ermeto	XT 10-S / T10S
Rastelli Raccordi	TS100-10S
Vitillo	TME10S.1
CAST	103916.1
MANULI	B89081-18-18
Oznaczenie alternatywne	AD-18

Przy zamianie produktu według kodu katalogowego należy potwierdzić pełną zgodność konstrukcji BBB, gwintu M18x1,5, serii 10S, stożka 24° i wymaganego ciśnienia pracy.

BBB 10S a BBB 12L

Oba warianty mogą posiadać gwint M18x1,5, ale należą do różnych serii i współpracują z innymi średnicami rur.

Wariant	Rura	Seria
M18x1,5 10S	10 mm	ciężka S
M18x1,5 12L	12 mm	lekka L

To jedna z najważniejszych pułapek przy doborze złączek DIN 2353. Zgodność gwintu nie oznacza zgodności całego połączenia.

Gdzie stosuje się trójnik BBB 10S?

układy hydrauliki siłowej,
maszyny rolnicze,
maszyny leśne,
maszyny budowlane,
agregaty hydrauliczne,
instalacje przemysłowe,
układy wysokociśnieniowe,
rozdzielanie przewodu rurowego na dwa kierunki.

Czy trójnik BBB jest kompletny?

Ten wariant należy traktować jako korpus trójnika, jeżeli karta produktu nie wskazuje oznaczenia „kpl”. Do wykonania połączeń rurowych potrzebne są odpowiednio dobrane pierścienie zacinające oraz nakrętki dla systemu 10S.

Nie należy mylić go z wariantami opisanymi jako kompletne, które mogą być sprzedawane wraz z pierścieniami i nakrętkami.

Jak dobrać trójnik BBB M18x1,5 10S?

potwierdź konstrukcję BBB z trzema gwintami zewnętrznymi,
sprawdź gwint M18x1,5,
potwierdź ciężką serię S,
sprawdź średnicę rury 10 mm,
zweryfikuj system stożka 24°,
sprawdź wymagane ciśnienie robocze do 630 bar,
przy zamianie porównaj oznaczenia XT 10-S, T10S, TS100-10S, TME10S.1, 103916.1 lub AD-18.

Najczęstsze błędy przy wyborze

pomylenie 10S z 12L ze względu na ten sam gwint M18x1,5,
dobór trójnika BBA lub BAB zamiast BBB,
pominięcie średnicy rury 10 mm,
użycie nakrętek lub pierścieni z serii L,
założenie, że sam gwint odpowiada za szczelność,
dobór zamiennika tylko na podstawie wyglądu.

Trójniki hydrauliczne i złączki DIN 2353 w HYDRON

Do kompletowania instalacji sprawdź pozostałe złączki hydrauliczne HYDRON, w tym trójniki, kolanka, złączki proste, pierścienie i nakrętki zgodne z systemem DIN 2353.
