Kolanko BB 90° M18X1,5 10S

Przejdź do sekcji Opinie

13,86 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

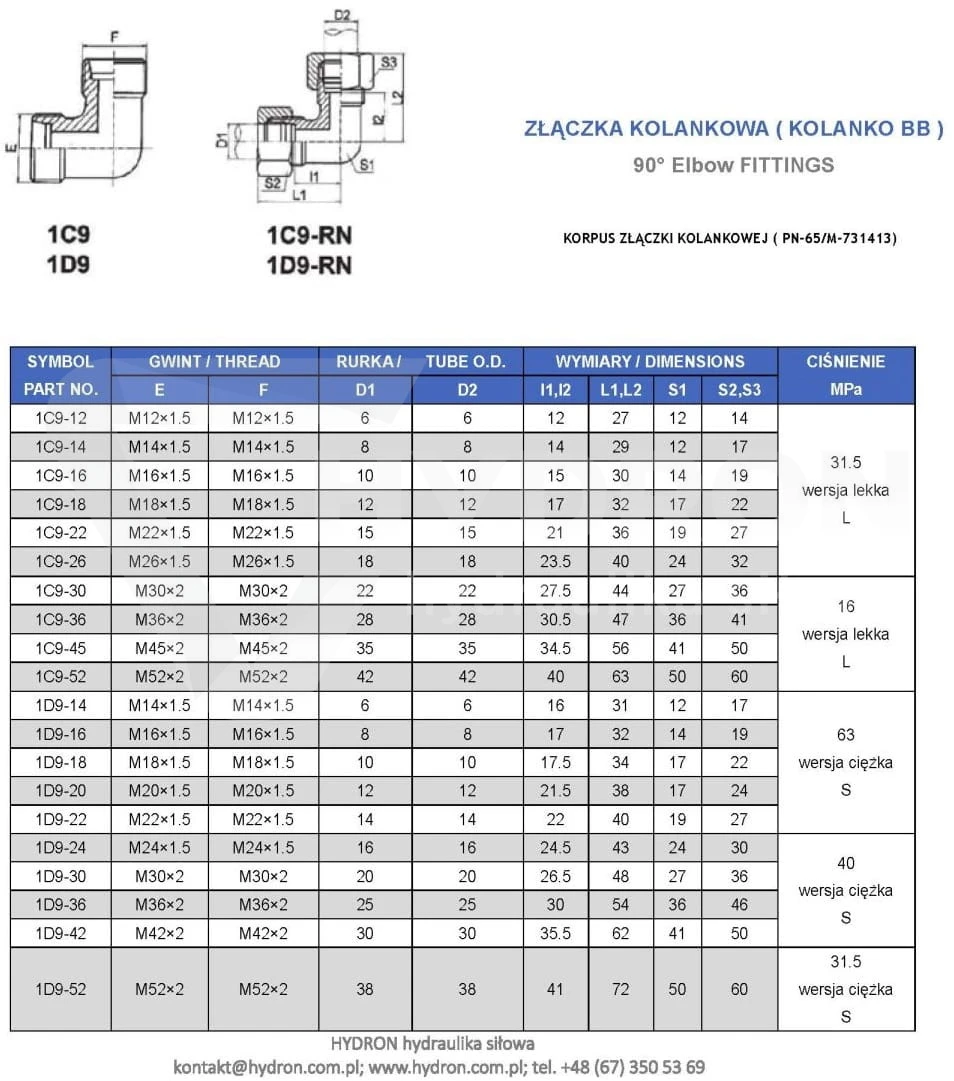

Typ złącza kolanko hydrauliczne
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73143 Złączki kolankowe
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN99-10S
Oznaczenie wg VITILLO LME10S.1
Oznaczenie wg CAST 103816.1
Oznaczenie wg PARKER ERMETO XW 10-S | W10S
Oznaczenie alternatywne 1D9-18

Opis

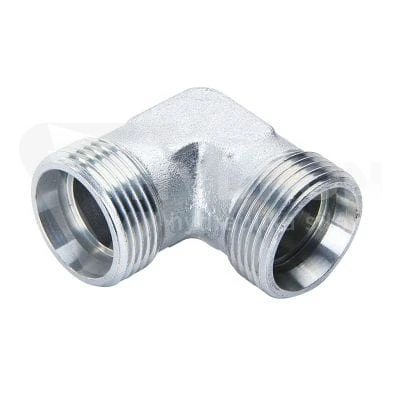

Kolanko BB 90° M18x1,5 10S

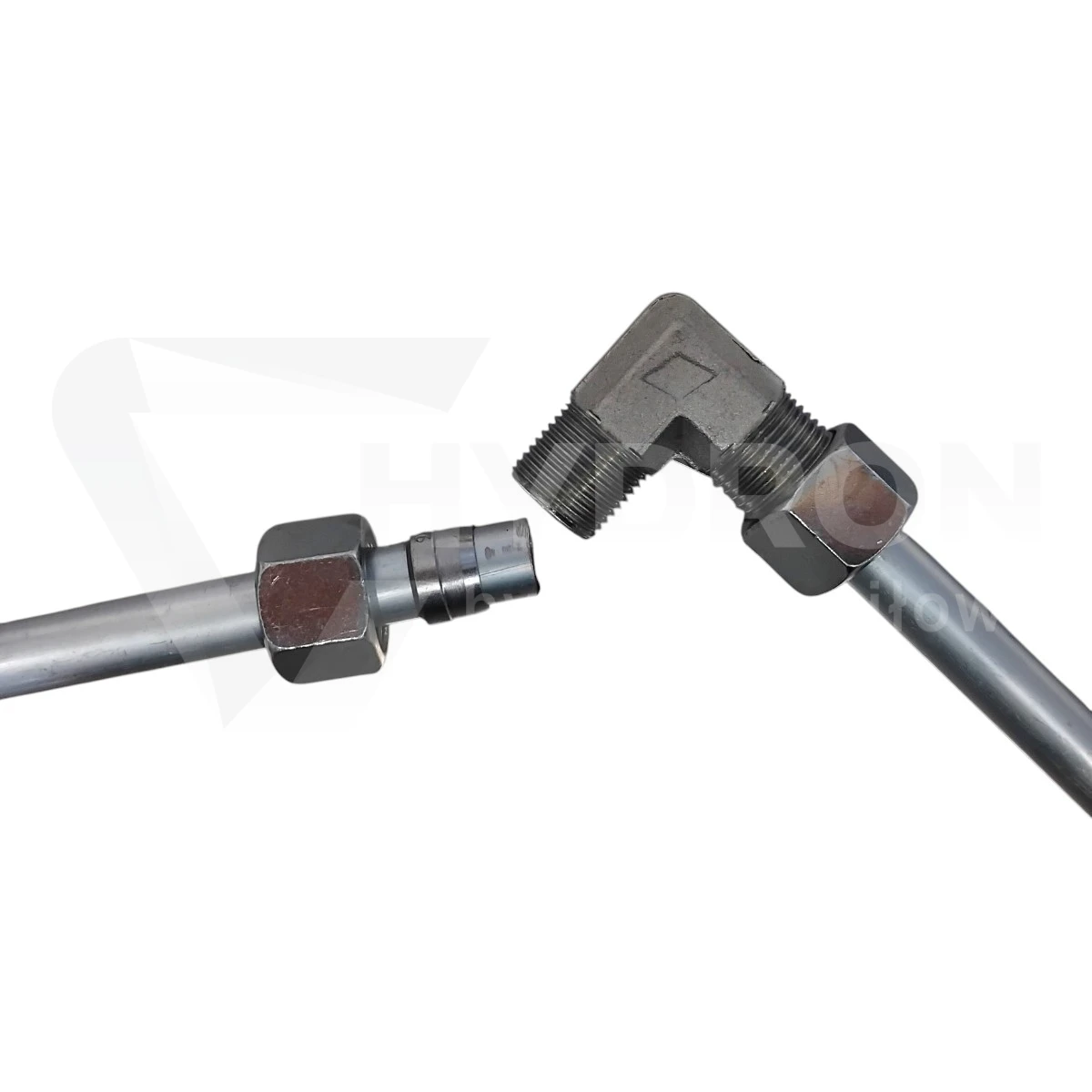

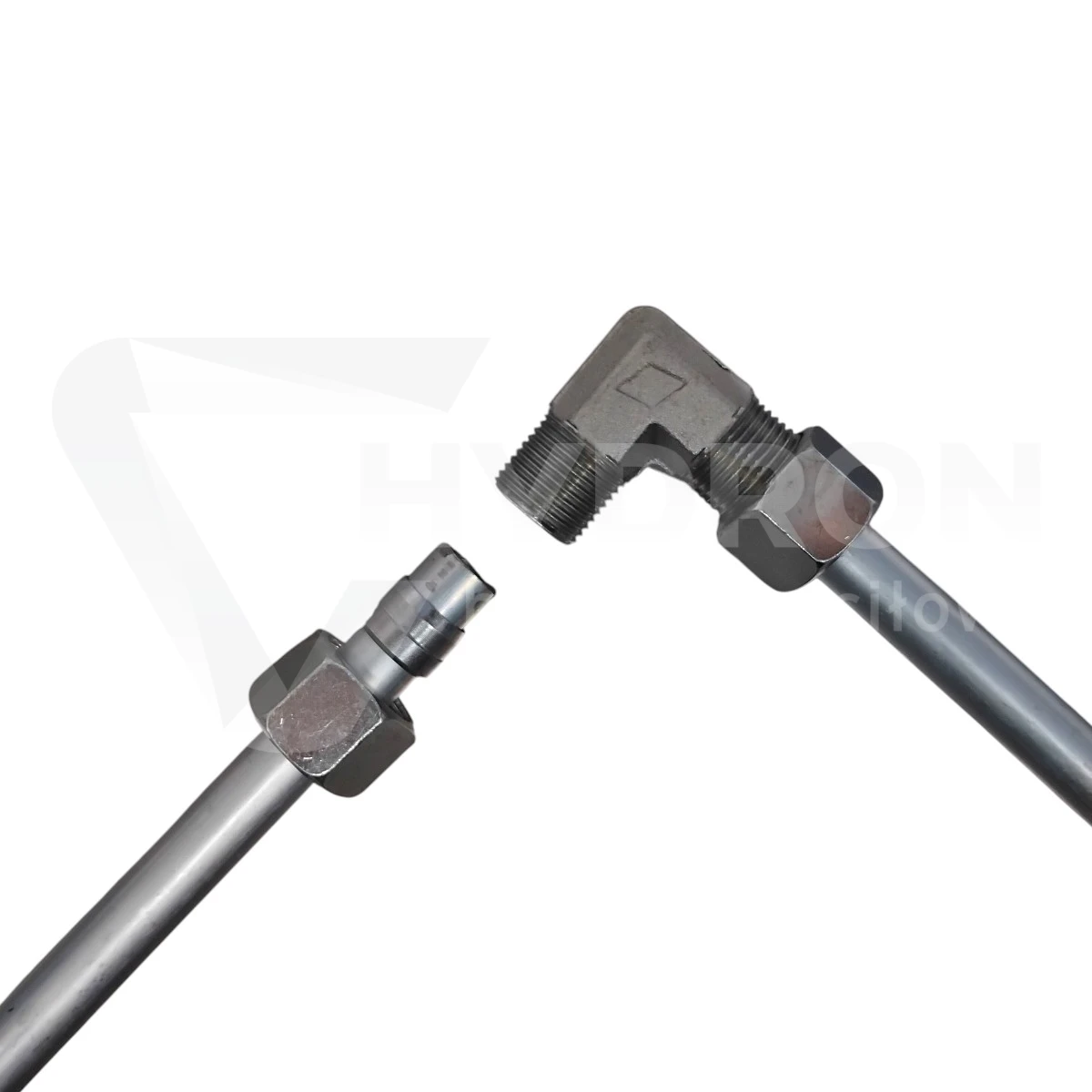

Kolanko BB 90° M18x1,5 10S to metryczna złączka hydrauliczna przeznaczona do zmiany kierunku instalacji o 90°. Konstrukcja BB oznacza dwa gwinty zewnętrzne M18x1,5, natomiast oznaczenie 10S wskazuje na połączenie przeznaczone dla rury o średnicy zewnętrznej 10 mm w ciężkiej serii S.

Kolanko jest dobrym rozwiązaniem do kompaktowych instalacji rurowych, w których trzeba wykonać zmianę kierunku bez stosowania dodatkowych adapterów i bez wykonywania dużego łuku rury.

Parametry techniczne

typ produktu: kolanko hydrauliczne BB,
kąt: 90°,
konstrukcja: dwa gwinty zewnętrzne,
gwint 1: M18x1,5,
gwint 2: M18x1,5,
rozmiar systemowy: 10S,
średnica zewnętrzna rury: 10 mm,
seria: ciężka S,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu M18x1,5: około 17,6-17,9 mm po średnicy zewnętrznej,
kąt stożka połączenia: 24°,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk,
oznaczenie alternatywne: XW 10S CF,
funkcja: zmiana kierunku instalacji o 90°.

Co oznacza 10S?

Oznaczenie 10S należy odczytywać jako:

10 - rura o średnicy zewnętrznej 10 mm,
S - ciężka seria połączeń rurowych.

W tej konfiguracji stosowany jest gwint M18x1,5 oraz system połączenia ze stożkiem 24°.

M18x1,5 10S a M18x1,5 12L

To najważniejszy punkt doboru tego kolanka. Gwint M18x1,5 występuje zarówno w ciężkiej serii S, jak i w lekkiej serii L.

M18x1,5 10S - rura 10 mm, seria ciężka S,
M18x1,5 12L - rura 12 mm, seria lekka L.

Gwint wygląda tak samo, ale oba warianty należą do innych konfiguracji rurowych. Kolanko z tej karty jest dokładnie wersją 10S.

Dlaczego sam gwint M18x1,5 nie wystarczy?

Pomiar suwmiarką pozwoli rozpoznać M18x1,5, ale nie rozstrzygnie, czy potrzebujesz 10S czy 12L.

Przed zakupem należy więc sprawdzić również:

średnicę zewnętrzną rury,
serię połączenia L lub S,
rodzaj pierścienia zacinającego,
nakrętkę złączną,
geometrię powierzchni uszczelniającej.

W tym produkcie właściwa średnica rury wynosi 10 mm.

Co oznacza BB?

Symbol BB oznacza konstrukcję z dwoma gwintami zewnętrznymi. Kolanko służy więc przede wszystkim do łączenia dwóch elementów instalacji wyposażonych w odpowiednie nakrętki i powierzchnie współpracujące.

Dla porównania:

AA - dwie ruchome nakrętki,
AB - jedna nakrętka i jeden gwint zewnętrzny,
BB - dwa gwinty zewnętrzne.

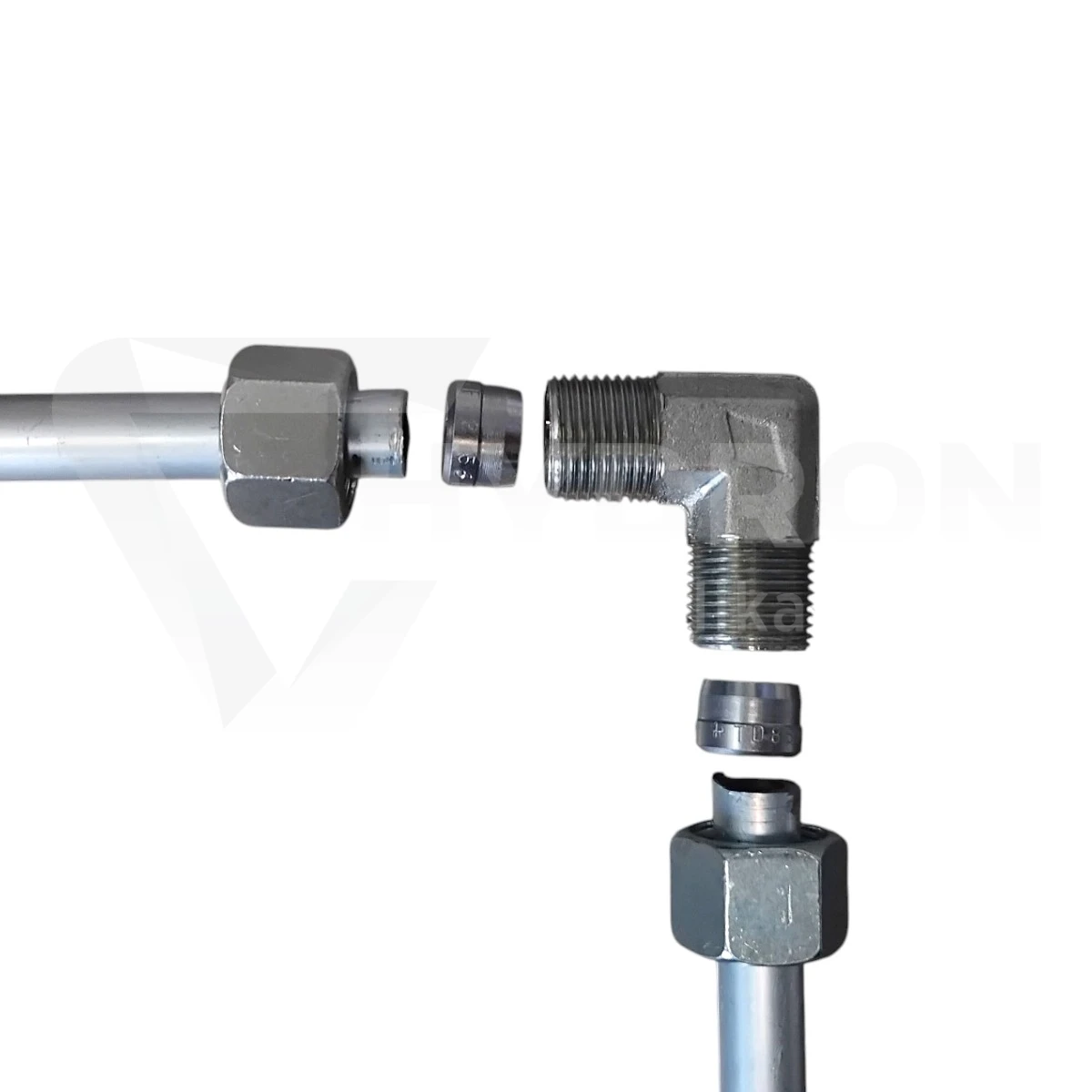

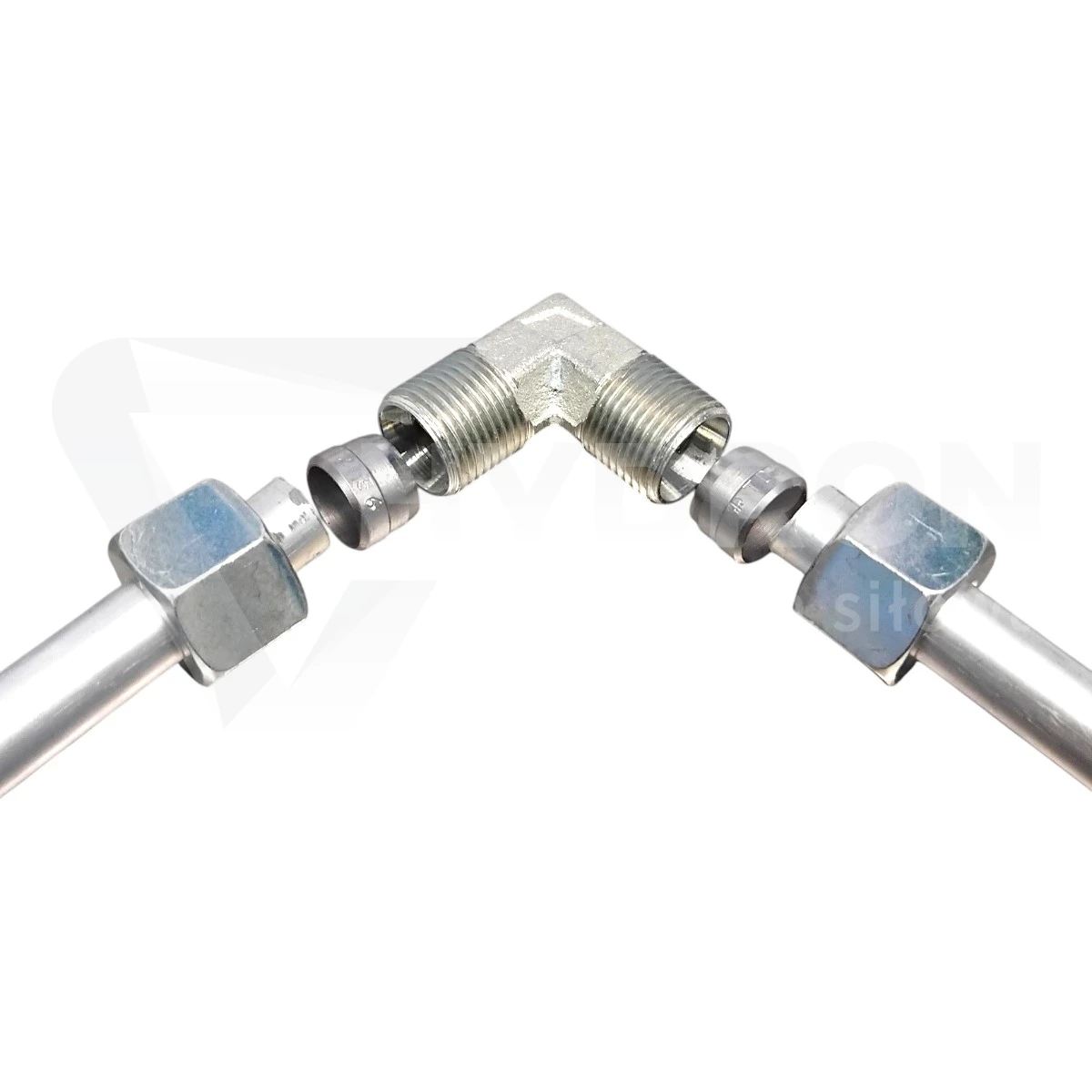

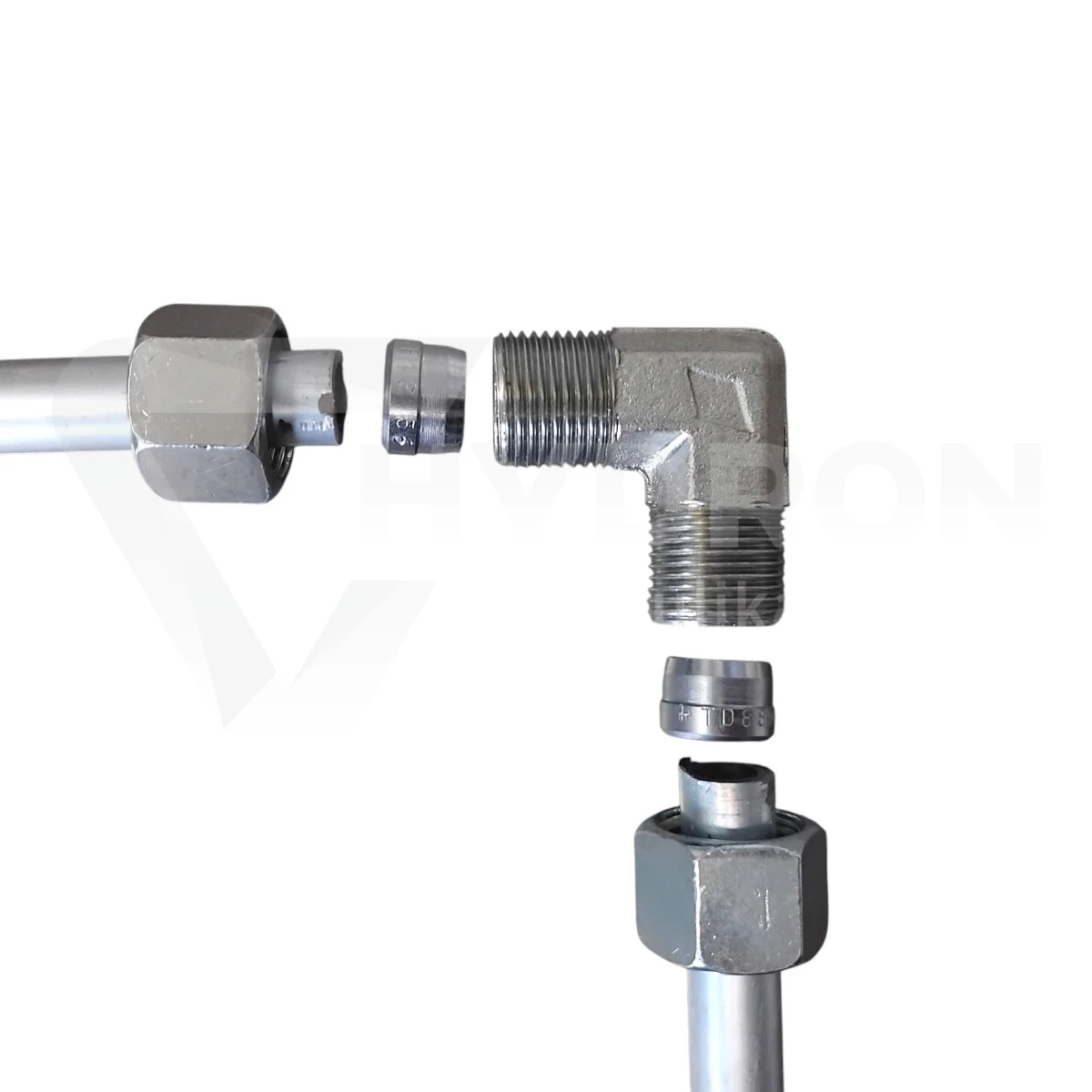

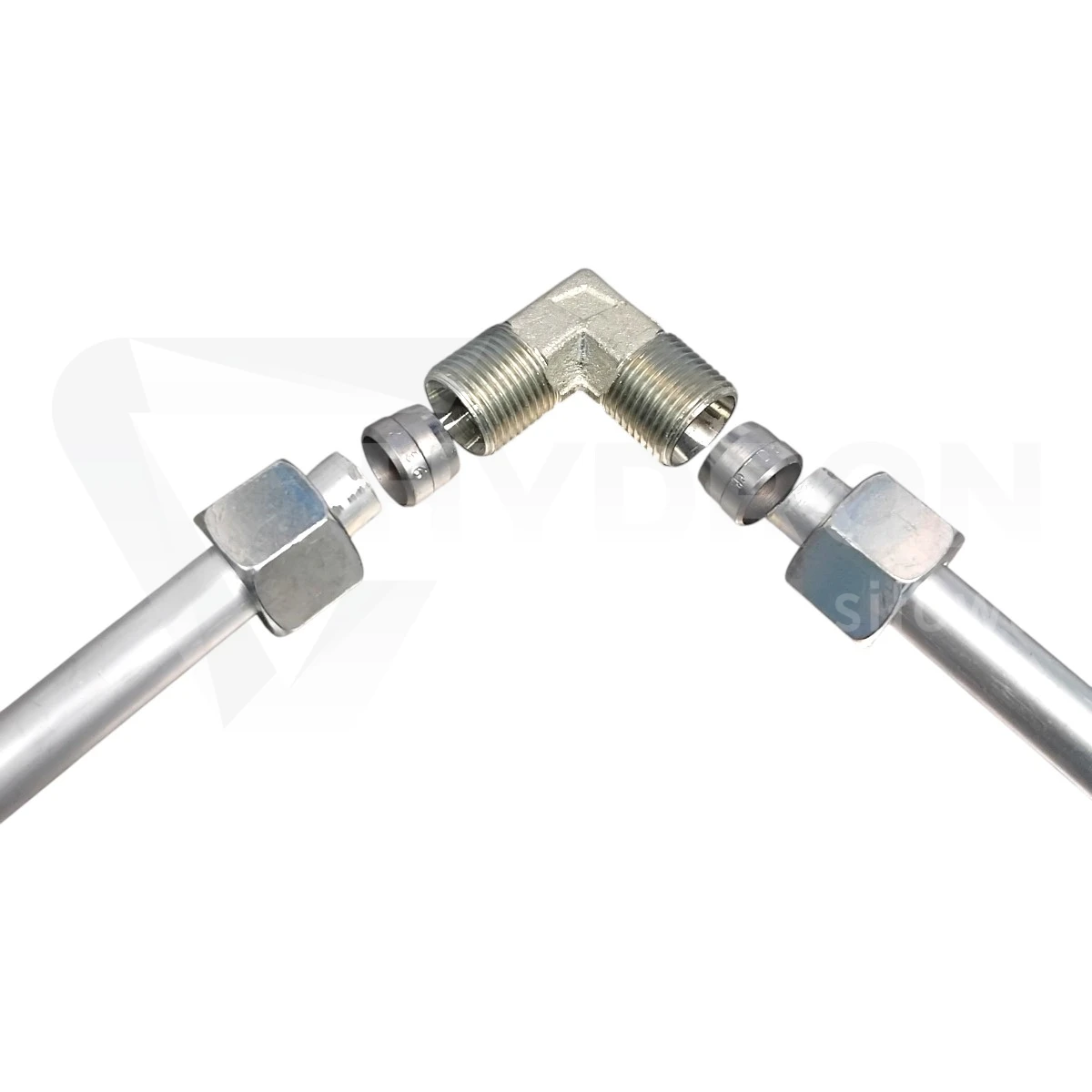

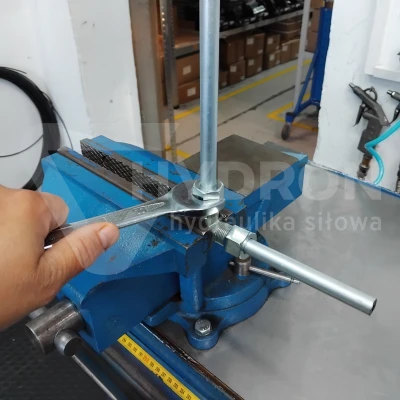

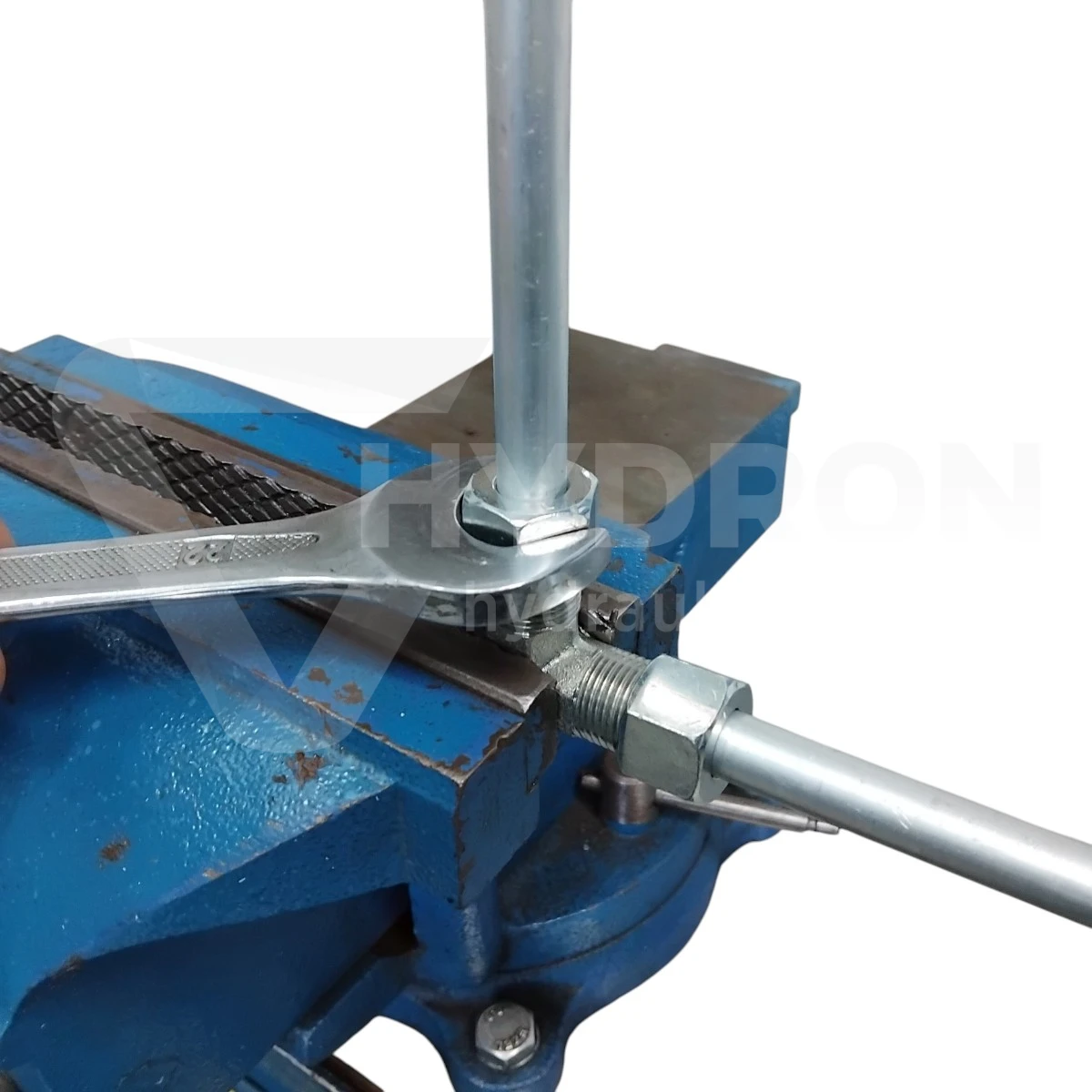

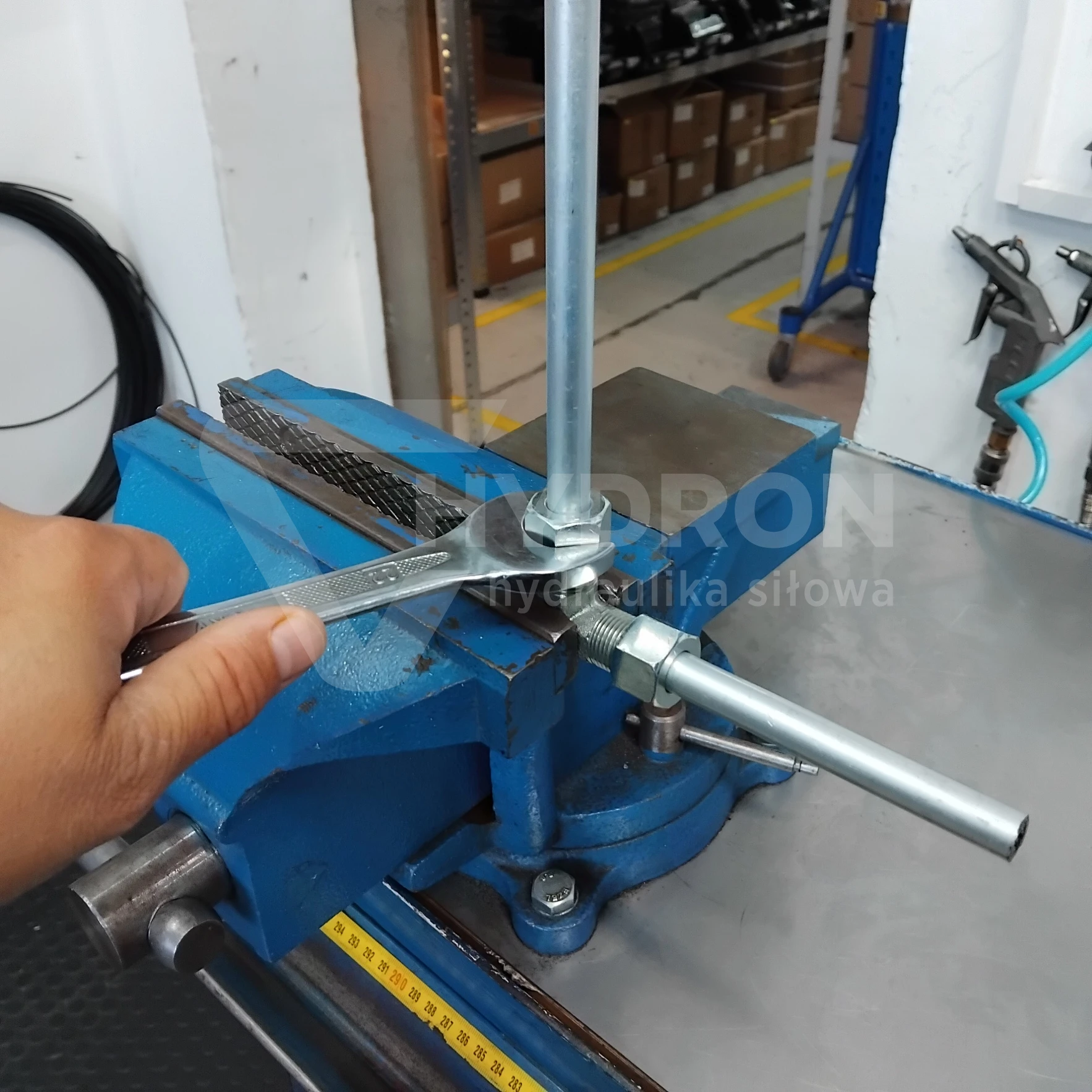

Stożek 24° i sposób wykonania szczelnego połączenia

Kolanko pracuje w metrycznym systemie rurowym wykorzystującym stożek 24°. Gwint M18x1,5 odpowiada przede wszystkim za docisk współpracujących elementów.

Nie należy traktować tego połączenia jak gwintu rurowego NPT uszczelnianego na zwojach. Szczelność zależy od prawidłowej współpracy powierzchni stożkowych oraz odpowiednio dobranych elementów systemu 10S.

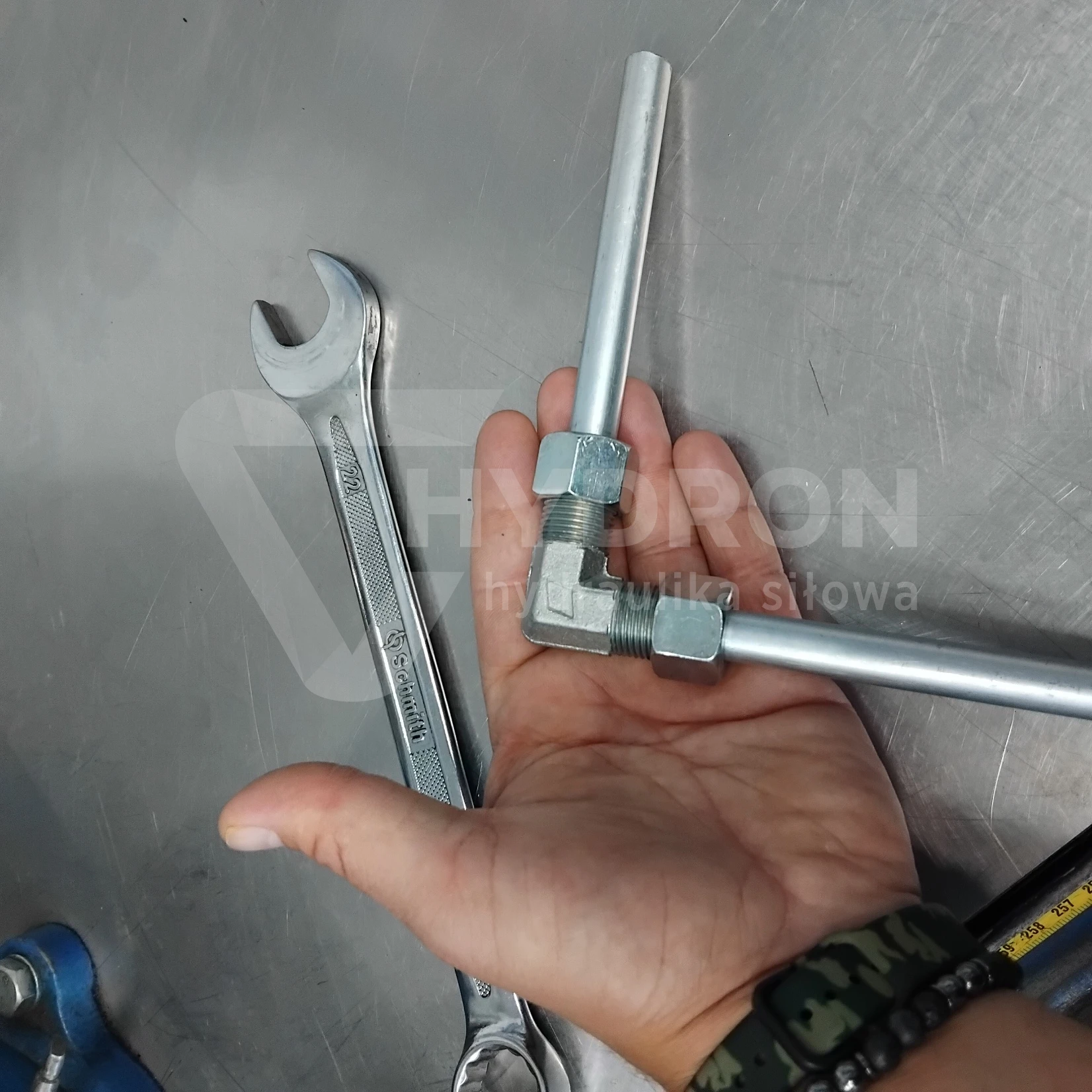

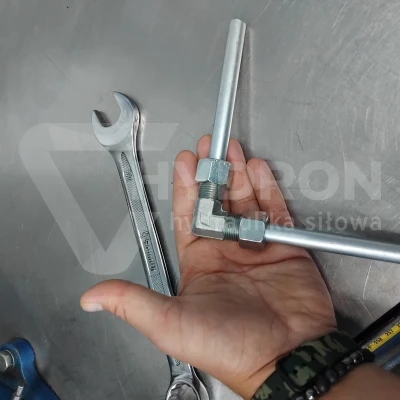

Dlaczego kolanko 90° jest praktyczne?

Kolanko pozwala wykonać zmianę kierunku instalacji dokładnie w miejscu połączenia. Dzięki temu można ograniczyć ilość miejsca potrzebnego na prowadzenie rury i uniknąć niepotrzebnego gięcia.

łatwiejsza zabudowa w ciasnej przestrzeni,
mniejsza liczba dodatkowych adapterów,
bardziej uporządkowany przebieg instalacji,
ograniczenie naprężeń wynikających z prowadzenia rury,
łatwiejszy dostęp serwisowy.

Stal automatowa z ocynkiem

Korpus kolanka wykonany jest ze stali automatowej i zabezpieczony warstwą ocynku. Takie wykonanie jest typowe dla standardowych złączek hydraulicznych stosowanych w maszynach i instalacjach przemysłowych.

Ocynk zabezpiecza powierzchnię przed korozją w typowych warunkach eksploatacyjnych.

Gdzie stosuje się kolanko M18x1,5 10S?

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny przemysłowe,
maszyny rolnicze,
maszyny leśne,
maszyny budowlane,
instalacje rurowe ciężkiej serii S,
modernizacje istniejących układów.

Kolanko BB nie jest przyłączką do bloku

Kolanko BB jest przede wszystkim elementem łączącym dwa odcinki instalacji rurowej. Nie powinno być automatycznie traktowane jako przyłączka przeznaczona do bezpośredniego wkręcania w rozdzielacz, siłownik czy blok hydrauliczny.

Do portu w urządzeniu należy dobrać przyłączkę z odpowiednim sposobem uszczelnienia.
