Złączka prosta BB M18X1,5 10S

Przejdź do sekcji Opinie

6,01 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN98-10S
Oznaczenie wg VITILLO AME10S.1
Oznaczenie wg CAST 103516.1
Oznaczenie wg PARKER ERMETO XG 10-S | G10S
Oznaczenie alternatywne 1D-18

Opis

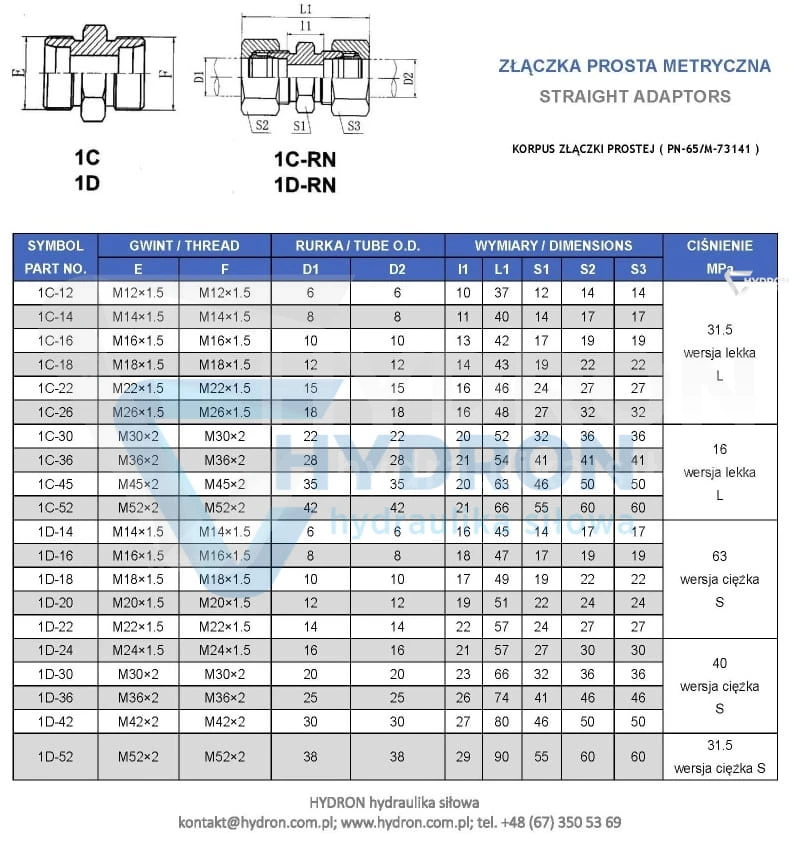

Złączka prosta BB M18x1,5 10S – nypel hydrauliczny metryczny 24°

Złączka prosta BB M18x1,5 10S to stalowy korpus złącza hydraulicznego z dwoma jednakowymi gwintami zewnętrznymi metrycznymi i stożkowymi powierzchniami zaciskowymi 24°. Przeznaczona jest do łączenia przewodów hydraulicznych o średnicy zewnętrznej rury 10 mm w systemie połączeń serii ciężkiej S. Dzięki konstrukcji przystosowanej do ciśnienia nominalnego 630 bar znajduje zastosowanie w wymagających układach hydrauliki siłowej maszyn rolniczych, budowlanych, leśnych oraz urządzeń przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Typ konstrukcyjny: TN98 – Straight metric union.
Rozmiar przyłącza: 10S – seria ciężka.
Gwint zewnętrzny strony 1: M18x1,5.
Gwint zewnętrzny strony 2: M18x1,5.
Średnica zewnętrzna współpracującej rury: 10 mm.
Średnica nominalna gwintu: 18 mm.
Skok gwintu: 1,5 mm.
Kąt stożka zaciskowego: 24°.
Ciśnienie nominalne: 630 bar.
Średnica zewnętrzna gwintu: 17,6–17,9 mm.
Średnica wewnętrzna gwintu według zestawienia: 16,2–16,6 mm.
Wersja: ciężka (S).
Medium robocze: olej hydrauliczny.
Normy wykonania: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Symbol produktu: 1D-18.
Ermeto: XG 10-S, G10S.
Rastelli Raccordi: TN98-10S.
CAST: 103516.1.
Vitillo: AME10S.1.
Typ konstrukcyjny: TN98 – złącze proste.
Oznaczenie systemu Ermeto: G – złączka prosta ze stożkiem 24°.

Zastosowanie złączki hydraulicznej BB 10S

Złączka BB M18x1,5 10S przeznaczona jest do łączenia dwóch przewodów hydraulicznych lub elementów instalacji wyposażonych w kompatybilne przyłącza zaciskowe 24° serii ciężkiej. Umożliwia wykonanie prostego połączenia pomiędzy rurami o średnicy zewnętrznej 10 mm, wykorzystując odpowiednio dobrane nakrętki i pierścienie zaciskowe.

Łącznik znajduje zastosowanie w hydraulice ciągników, ładowaczy, maszyn sadowniczych, leśnych, sprzętu budowlanego oraz urządzeń przemysłowych. Może być wykorzystywany podczas budowy nowych instalacji, wymiany przewodów oraz napraw układów hydraulicznych wymagających elementów serii ciężkiej.

Seria ciężka 10S i stożek zaciskowy 24°

Korpus złączki posiada dwa jednakowe gwinty zewnętrzne M18x1,5 oraz stożkowe powierzchnie zaciskowe o kącie 24°. Konstrukcja odpowiada metrycznemu systemowi połączeń serii ciężkiej S według DIN 2353. Szczelność połączenia uzyskuje się poprzez prawidłowy montaż kompatybilnych pierścieni i nakrętek zaciskowych, współpracujących ze stożkowymi powierzchniami korpusu.

Seria ciężka 10S przeznaczona jest do zastosowań wymagających zwiększonej wytrzymałości połączenia. Deklarowane ciśnienie nominalne złączki wynosi 630 bar, jednak dopuszczalne ciśnienie całego układu zależy również od parametrów przewodów, nakrętek, pierścieni zaciskowych i pozostałych komponentów.

Produkt określany jest również jako nypel metryczny M18x1,5, złączka hydrauliczna 10S, łącznik metryczny M18x1,5, złączka prosta BB 24° oraz korpus złącza hydraulicznego serii ciężkiej.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów technicznych i przyłączeniowych.

Najczęściej zadawane pytania (FAQ)

Jakie gwinty posiada złączka prosta BB 10S?

Złączka posiada dwa jednakowe gwinty zewnętrzne metryczne M18x1,5, po jednym z każdej strony korpusu.

Co oznacza rozmiar 10S?

Oznaczenie 10S wskazuje przyłącze serii ciężkiej przeznaczone do współpracy z rurą o średnicy zewnętrznej 10 mm.

Jakie jest ciśnienie nominalne złączki M18x1,5 10S?

Ciśnienie nominalne według specyfikacji wynosi 630 bar. Dopuszczalne ciśnienie całego połączenia zależy także od pozostałych zastosowanych elementów.

Jaki kąt stożka posiada złączka?

Obie strony złączki posiadają stożkowe powierzchnie zaciskowe o kącie 24°, stosowane w metrycznych połączeniach hydraulicznych.

Czy złączka 10S jest zamienna ze złączką 12L?

Nie. Pomimo jednakowego gwintu M18x1,5 złączki 10S i 12L należą do różnych serii przyłączeniowych. Różnią się geometrią współpracujących elementów, dlatego nie należy traktować ich jako zamienników.
