Złączka grodziowa M18x1,5 10S

Przejdź do sekcji Opinie

13,97 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M18x1,5
Rozmiar gwintu 1 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Rozmiar gwintu 2 M18X1,5
Rozmiar gwintu 2 w milimetrach 17,6-17,9zew./16,2-16,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-10S
Oznaczenie wg VITILLO APPME10S.1
Oznaczenie wg CAST 103616.1
Oznaczenie wg PARKER ERMETO XSV 10-S | SV10SOMD
Oznaczenie alternatywne 6D-18

Opis

Złączka grodziowa M18x1,5 10S

Złączka grodziowa M18x1,5 10S to metryczny element hydrauliczny przeznaczony do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową. Po obu stronach zastosowano gwint M18x1,5 w serii 10S, dlatego produkt pracuje jako proste przejście grodziowe bez redukcji średnicy. Złączka wykonana jest ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej. Ciśnienie pracy wynosi 630 bar, więc przy doborze trzeba potwierdzić nie tylko gwint, ale również serię połączenia i elementy współpracujące.

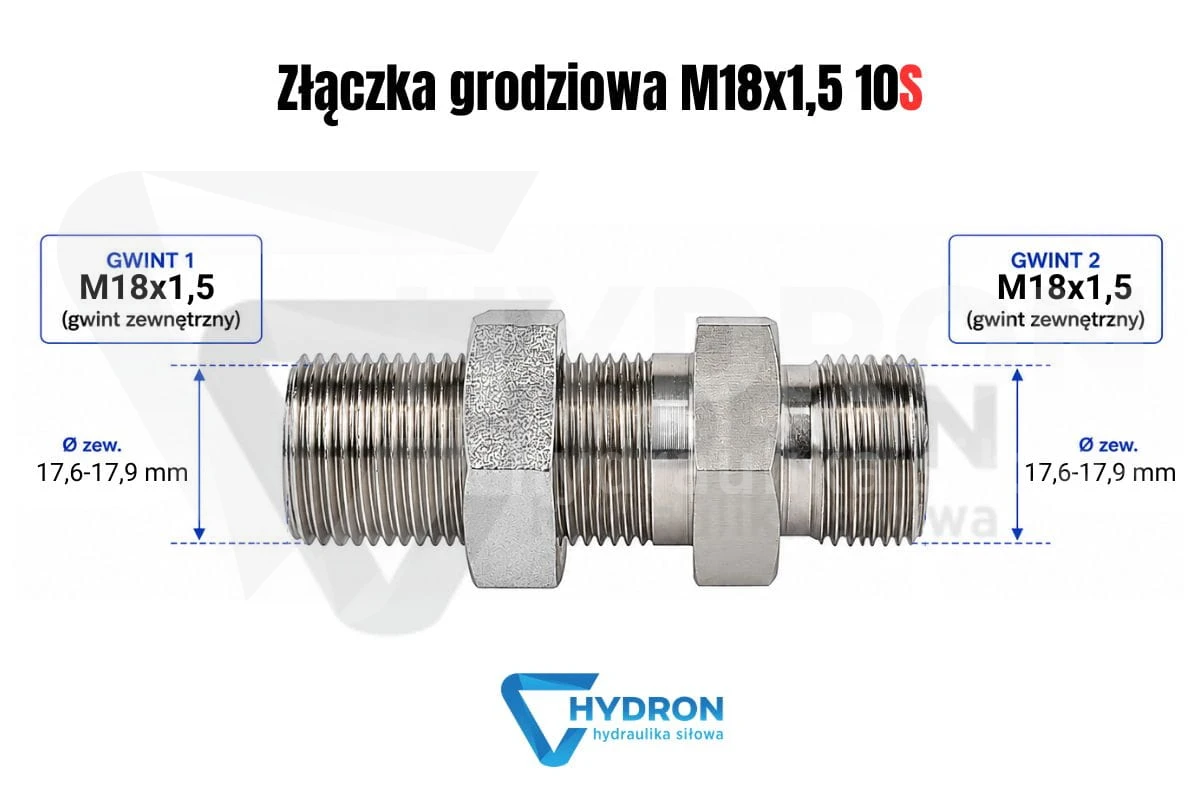

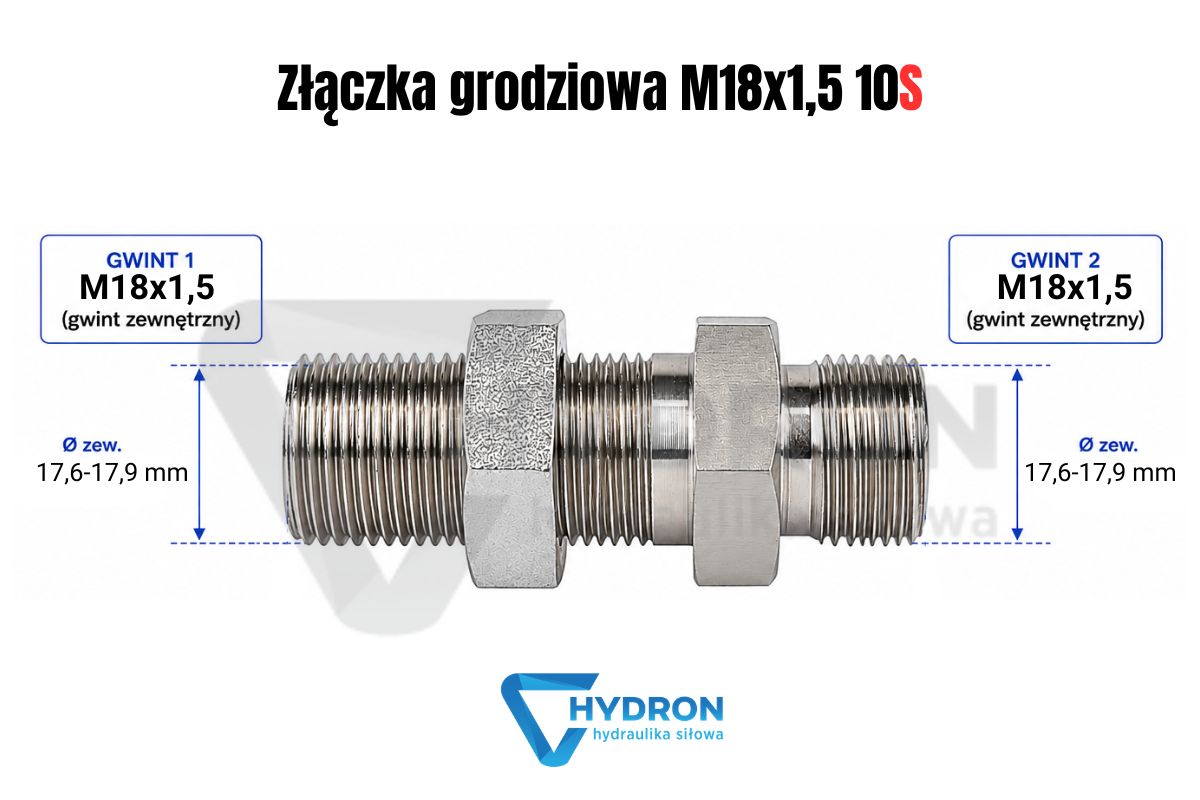

Złączka grodziowa M18x1-5 10S schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M18x1,5 10S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 10S
Rozmiar gwintu 1: M18x1,5
Wymiar gwintu 1: 17,6-17,9 mm zewnętrznie / 16,2-16,6 mm wewnętrznie
Rozmiar gwintu 2: M18x1,5
Wymiar gwintu 2: 17,6-17,9 mm zewnętrznie / 16,2-16,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M18x1,5
Gwint mniejszy: brak różnicy, obie strony M18x1,5
Ciśnienie pracy: 630 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-10S
Oznaczenie wg Vitillo: APPME10S.1
Oznaczenie wg CAST: 103616.1
Oznaczenie wg Parker Ermeto: XSV 10-S / SV10SOMD
Oznaczenie alternatywne: 6D-18
Kod produktu: ZN-141-1 M18/M18
Kod kreskowy EAN: 2000010035458

Złączka grodziowa M18x1,5 10S do montażu przez panel

Ten wariant stosuje się wtedy, gdy przewód, rurka lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Złączka grodziowa M18x1,5 10S porządkuje przejście po obu stronach panelu, ogranicza pracę przewodu na krawędzi otworu i ułatwia późniejszy serwis. Inne warianty z tej grupy można porównać w kategorii złączki grodziowe metryczne.

Gwint M18x1,5 po obu stronach ważna jest seria 10S

Produkt ma gwint M18x1,5 z jednej i drugiej strony, ale sam gwint nie wystarcza do poprawnego doboru. W tej złączce kluczowe jest oznaczenie 10S, czyli seria ciężka. Elementy współpracujące muszą pasować nie tylko średnicą gwintu, ale również geometrią połączenia. Pomylenie serii może doprowadzić do nieszczelności, problemu z dokręceniem albo uszkodzenia powierzchni styku.

Seria 10S w hydraulice metrycznej

Oznaczenie 10S wskazuje metryczne połączenie w serii ciężkiej. Ma to znaczenie przy doborze nakrętek, pierścieni, końcówek i innych elementów skręcanych po obu stronach grodzi. W praktyce dwa produkty mogą wyglądać podobnie i mieć zbliżony opis, ale pracować w innej serii. Dlatego przed zakupem trzeba porównać gwint M18x1,5, serię 10S, ciśnienie pracy 630 bar oraz element, który będzie dokręcany do złączki.

Kiedy wybrać grodziówkę M18x1,5 10S zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa M18x1,5 10S jest właściwa wtedy, gdy punkt przyłączeniowy ma zostać osadzony w panelu, ramie, wsporniku lub obudowie. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ grodziówka pełni inną funkcję montażową.

Ciśnienie pracy 630 bar i kontrola całego odcinka

Ciśnienie pracy tej złączki wynosi 630 bar. Ten parametr dotyczy samego elementu, ale całą instalację trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element zamontowany po drugiej stronie panelu. Do kontroli rzeczywistych parametrów roboczych przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M18x1,5 10S bez naprężenia

Złączka powinna być osadzona prosto w otworze montażowym. Przewód po obu stronach nie powinien wymuszać położenia korpusu ani ciągnąć połączenia pod kątem. Naprężony przewód może powodować luzowanie, nieszczelność i przyspieszone zużycie elementów skręcanych. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Najczęstsze błędy przy doborze M18x1,5 10S

Najczęstszy błąd to dobór złączki wyłącznie po gwincie M18x1,5, bez potwierdzenia serii 10S. Drugi problem to użycie grodziówki jako zwykłej przejściówki bez montażu w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie przy krawędzi, ramie lub osłonie, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. W instalacji pracującej w drganiach trzeba zaplanować dodatkowe podparcie po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Przy identyfikacji części po demontażu trzeba porównać nie tylko gwint, ale także serię. Mniejszym wariantem serii ciężkiej jest złączka grodziowa M16x1,5 08S, a przy większym rozmiarze można sprawdzić złączkę grodziową M20x1,5 12S stal nierdzewna. Jeżeli instalacja pracuje w serii lekkiej, do porównania przyda się złączka grodziowa M16x1,5 10L, która nie jest zamiennikiem 10S, ale pomaga odróżnić układ serii L od serii S.

FAQ

Czy złączka grodziowa M18x1,5 10S służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M18x1,5 10S?

Produkt ma gwint M18x1,5 po obu stronach.

Czy złączka M18x1,5 10S jest redukcją?

Nie. Obie strony mają ten sam gwint M18x1,5 w serii 10S, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M18x1,5 10S?

Ciśnienie pracy wynosi 630 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 10S?

Oznaczenie 10S wskazuje metryczny system połączenia w serii ciężkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy M18x1,5 10S można dobierać tylko po gwincie?

Nie. Przy doborze trzeba sprawdzić gwint M18x1,5 oraz serię 10S. Sam gwint nie potwierdza jeszcze zgodności całego połączenia hydraulicznego.

Co sprawdzić przed zakupem złączki grodziowej M18x1,5 10S?

Przed zakupem należy sprawdzić gwint M18x1,5, serię 10S, ciśnienie pracy 630 bar, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
