Tuleja pośrednia FI08 (do kielichowania)

Przejdź do sekcji Opinie

1,88 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Tuleja pośrednia FI08 do kielichowania rur hydraulicznych – 8 mm

Tuleja pośrednia FI08 do kielichowania jest elementem połączeniowym przeznaczonym do stalowych rur hydraulicznych o średnicy zewnętrznej 8 mm. Stosowana jest w systemach połączeń kielichowanych, w których zakończenie rury zostaje odpowiednio uformowane i połączone z dopasowaną armaturą. Tuleja współpracuje z nakrętką oraz złączem, zapewniając podparcie uformowanego końca rury podczas skręcania połączenia. Produkt znajduje zastosowanie w hydraulice siłowej, instalacjach sterujących, układach pomiarowych oraz podczas naprawy niewielkich przewodów rurowych.

Oznaczenie FI08 określa średnicę zewnętrzną współpracującej rury wynoszącą 8 mm. Kompaktowy rozmiar pozwala stosować ten rodzaj połączenia w instalacjach o ograniczonej przestrzeni montażowej. Tuleja powinna być dobierana razem z pozostałymi elementami odpowiedniego systemu kielichowania.

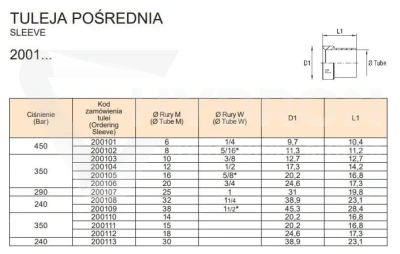

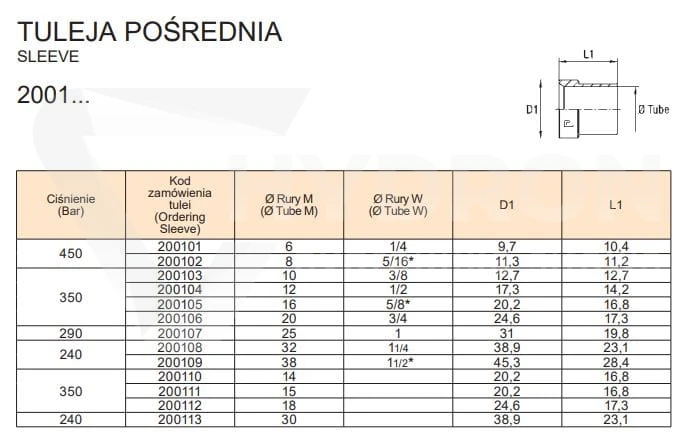

Parametry techniczne tulei pośredniej FI08

Rodzaj produktu: tuleja pośrednia do kielichowania rur.
Rozmiar: FI08.
Średnica zewnętrzna współpracującej rury: 8 mm.
Rodzaj połączenia: rurowe, kielichowane.
Przeznaczenie: sztywne rury stalowe instalacji hydraulicznych.
Funkcja: podparcie uformowanego kielicha i współpraca z nakrętką.
Elementy współpracujące: dopasowana nakrętka, złącze i rura FI8.
Obszar zastosowania: hydraulika siłowa, układy sterujące i pomiarowe.

Zastosowanie tulei FI08 w instalacjach hydraulicznych

Tuleja FI08 jest wykorzystywana podczas wykonywania połączeń sztywnych przewodów rurowych w instalacjach hydrauliki siłowej. Rury o średnicy zewnętrznej 8 mm mogą być stosowane w obwodach sterujących, instalacjach pomiaru ciśnienia, kompaktowych agregatach hydraulicznych oraz pomocniczych układach maszyn. Dobór zależy od ciśnienia, grubości ścianki rury, rodzaju medium i wymaganego przepływu.

Połączenia kielichowane małych rur znajdują zastosowanie między innymi w obrabiarkach, maszynach przemysłowych, urządzeniach kontrolno-pomiarowych oraz instalacjach serwisowych. Tuleja pośrednia umożliwia skompletowanie rozłącznego połączenia rurowego z odpowiednio dobranych elementów.

Jak działa tuleja pośrednia w połączeniu kielichowanym?

W połączeniu kielichowanym końcówka stalowej rury jest formowana za pomocą odpowiedniego narzędzia. Powstały kielich współpracuje z powierzchnią uszczelniającą złącza. Tuleja pośrednia umieszczona po stronie nakrętki tworzy element oporowy, który pomaga przenieść siłę docisku na przygotowane zakończenie rury.

Szczelność połączenia zależy od poprawnego wykonania kielicha, czystości powierzchni współpracujących oraz zgodności tulei, nakrętki i złącza. Sama tuleja nie stanowi kompletnego połączenia i nie zastępuje właściwego przygotowania rury.

Dobór tulei FI08 do rury stalowej 8 mm

Podstawowym parametrem doborowym jest średnica zewnętrzna rury wynosząca 8 mm. Należy także uwzględnić grubość jej ścianki oraz wymagania dotyczące sposobu formowania zakończenia. Rury o jednakowej średnicy zewnętrznej mogą mieć różne grubości ścianek, co wpływa na dopuszczalny sposób kielichowania.

Tuleję należy kompletować z nakrętką oraz złączem należącymi do zgodnego systemu połączeniowego. W katalogu HYDRON dostępna jest również nakrętka do kielichowania 1/2 UNF FI8. Przed montażem należy jednak potwierdzić zgodność wszystkich elementów pod względem geometrii połączenia i wymagań danej instalacji.

Kielichowanie rur FI8 – precyzja wykonania

Podczas przygotowywania rur o niewielkiej średnicy szczególnie ważna jest dokładność cięcia oraz usunięcie zadziorów. Nierówna krawędź, niesymetryczny kielich lub uszkodzona powierzchnia mogą utrudnić prawidłowe uszczelnienie połączenia. Przed formowaniem należy sprawdzić stan rury i zastosować matrycę przeznaczoną do wybranego systemu kielichowania.

Nakrętkę i tuleję należy umieścić na rurze we właściwej kolejności, zgodnie z konstrukcją połączenia. Po wykonaniu kielicha trzeba skontrolować jego kształt, powierzchnię i brak pęknięć. Nieprawidłowo uformowanego zakończenia nie należy naprawiać przez nadmierne dokręcanie nakrętki.

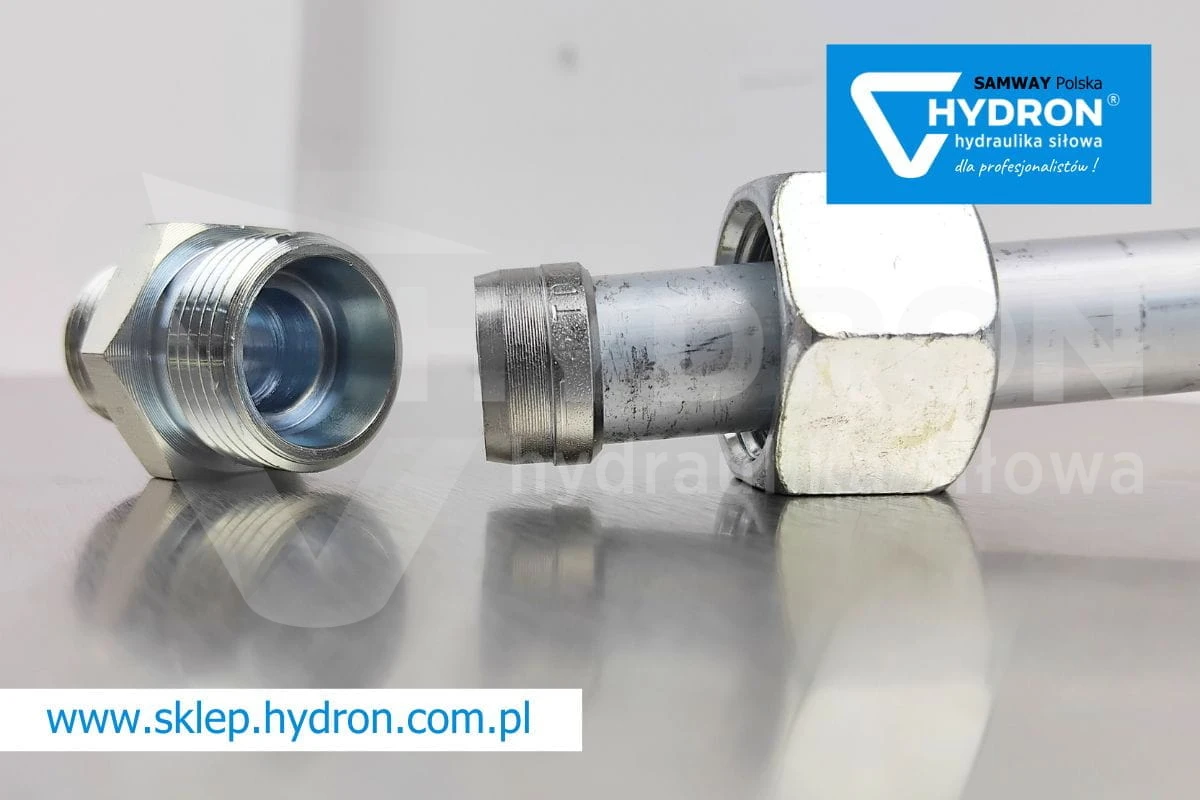

Tuleja do kielichowania a pierścień zacinający

Tuleja pośrednia FI08 nie jest zamiennikiem pierścienia zacinającego. W systemie kielichowanym koniec rury zostaje wcześniej uformowany, a tuleja współpracuje z przygotowanym kielichem. Natomiast w połączeniu zacinającym specjalny pierścień zaciska się na zewnętrznej powierzchni rury podczas montażu. Elementy te wymagają różnych rozwiązań konstrukcyjnych i nie powinny być stosowane zamiennie.

Opisywana tuleja nie służy również do zakuwania węży hydraulicznych. Jest przeznaczona do sztywnych rur stalowych, podczas gdy tuleje zaciskowe do przewodów elastycznych dobiera się do budowy i rozmiaru węża oraz odpowiedniej końcówki.

Montaż i kontrola szczelności połączenia FI08

Przed montażem należy odłączyć i bezpiecznie odciążyć instalację hydrauliczną. Rura powinna być ustawiona współosiowo względem złącza, bez naprężeń i wymuszonych odkształceń. Nakrętkę należy dokręcić zgodnie z wymaganiami zastosowanego systemu połączeniowego.

Po wykonaniu połączenia trzeba sprawdzić prawidłowe prowadzenie rury oraz jej podparcie, szczególnie w maszynach narażonych na drgania. Następnie należy przeprowadzić kontrolę szczelności zgodnie z procedurą obowiązującą dla instalacji. Wycieków oleju pod ciśnieniem nie wolno sprawdzać bezpośrednio dłonią.

Najważniejsze zalety tulei pośredniej FI08

Przeznaczenie do połączeń kielichowanych rur stalowych.
Rozmiar dopasowany do średnicy zewnętrznej rury 8 mm.
Możliwość zastosowania w kompaktowych instalacjach hydraulicznych.
Przydatność w układach pomiarowych i sterujących.
Podparcie uformowanego zakończenia rury.
Współpraca z odpowiednio dobraną nakrętką i złączem.
Możliwość wykorzystania podczas montażu i napraw instalacji rurowych.

Specyfikacja techniczna

Parametr	Wartość
Produkt	Tuleja pośrednia FI08
Rozmiar	FI08
Średnica zewnętrzna rury	8 mm
Rodzaj połączenia	Kielichowane
Przeznaczenie	Sztywne rury stalowe
Funkcja	Podparcie kielicha i współpraca z nakrętką
Zastosowanie	Instalacje hydrauliki siłowej

Najczęściej zadawane pytania (FAQ)

Do jakiej rury pasuje tuleja pośrednia FI08?

Tuleja FI08 jest przeznaczona do połączeń kielichowanych rur stalowych o średnicy zewnętrznej 8 mm. Należy także sprawdzić zgodność grubości ścianki i pozostałych elementów połączenia.

Czy tuleja FI08 nadaje się do przewodów pomiarowych?

Może być stosowana w instalacjach pomiarowych wykorzystujących odpowiednio dobrane połączenia kielichowane rur 8 mm. Dopuszczalne warunki pracy zależą od parametrów kompletnego systemu.

Jaką nakrętkę dobrać do tulei FI08?

Nakrętka musi być zgodna z zastosowanym systemem kielichowania. W katalogu HYDRON dostępna jest nakrętka 1/2 UNF FI8, jednak przed montażem należy potwierdzić zgodność złącza i wszystkich elementów połączenia.
