Tuleja pośrednia FI15 (do kielichowania)

Przejdź do sekcji Opinie

2,98 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Tuleja pośrednia FI15 do kielichowania rur hydraulicznych

Tuleja pośrednia FI15 do kielichowania to stalowy element połączeniowy przeznaczony do rur hydraulicznych o średnicy zewnętrznej 15 mm. Stosowana jest podczas wykonywania połączeń kielichowanych, w których odpowiednio uformowany koniec rury współpracuje z tuleją, nakrętką oraz dopasowanym złączem. Tuleja wykonana jest ze stali węglowej zabezpieczonej powłoką ocynkowaną. Znajduje zastosowanie w hydraulice siłowej, budowie instalacji rurowych oraz podczas napraw i modernizacji układów hydraulicznych maszyn.

Oznaczenie FI15 wskazuje średnicę zewnętrzną współpracującej rury wynoszącą 15 mm. Produkt jest elementem połączenia kielichowanego i nie należy mylić go z pierścieniem zacinającym ani tuleją zaciskową przeznaczoną do zakuwania elastycznych węży hydraulicznych.

Parametry techniczne tulei pośredniej FI15

Rodzaj produktu: tuleja pośrednia do kielichowania.
Rozmiar: FI15.
Średnica zewnętrzna współpracującej rury: 15 mm.
Materiał wykonania: stal węglowa.
Zabezpieczenie powierzchni: ocynk.
Typ połączenia: rurowe, kielichowane.
Przeznaczenie: stalowe rury hydrauliczne.
Zastosowanie: hydraulika siłowa i przemysłowe instalacje rurowe.
Kod produktu HYDRON: TUL POŚ FI 15.
Jednostka sprzedaży: sztuka.

Zastosowanie tulei FI15 w hydraulice siłowej

Tuleja pośrednia FI15 znajduje zastosowanie podczas wykonywania połączeń sztywnych rur stalowych w układach hydraulicznych. Elementy tego typu wykorzystywane są w instalacjach maszyn rolniczych, budowlanych i przemysłowych, agregatach hydraulicznych, obrabiarkach oraz urządzeniach wyposażonych w przewody rurowe do przesyłania oleju hydraulicznego.

Produkt sprawdza się podczas kompletowania armatury do nowych instalacji oraz wymiany elementów połączeniowych w trakcie prac serwisowych. Prawidłowo dobrana tuleja współpracuje z nakrętką i złączem, zapewniając odpowiednie podparcie uformowanego zakończenia rury.

Jak działa połączenie kielichowane rury FI15?

W połączeniu kielichowanym koniec stalowej rury jest formowany za pomocą odpowiedniego narzędzia. Powstały kielich współpracuje z powierzchnią uszczelniającą złącza, natomiast tuleja pośrednia umożliwia przeniesienie docisku nakrętki na przygotowane zakończenie rury. Tak wykonane połączenie pozwala łączyć sztywne przewody rurowe bez konieczności stosowania elastycznego węża.

Szczelność połączenia zależy od geometrii kielicha, stanu powierzchni współpracujących, właściwego doboru części i prawidłowego montażu. Należy stosować tuleje oraz nakrętki zgodne z konkretnym systemem kielichowania.

Stal węglowa i ocynkowana powierzchnia

Tuleja FI15 wykonana jest ze stali węglowej, a jej powierzchnia została zabezpieczona ocynkiem. Powłoka cynkowa ogranicza ryzyko korozji powierzchniowej podczas przechowywania i użytkowania w typowych warunkach warsztatowych oraz przemysłowych. Przy zastosowaniu w środowisku o zwiększonej agresywności korozyjnej należy uwzględnić wymagania całej instalacji.

Dobór tulei do stalowej rury 15 mm

Podstawowym parametrem doboru jest średnica zewnętrzna rury wynosząca 15 mm. Trzeba również sprawdzić grubość ścianki przewodu, sposób wykonania kielicha oraz zgodność tulei z nakrętką i korpusem złącza. Rury o jednakowej średnicy zewnętrznej mogą różnić się grubością ścianki, dlatego przed formowaniem ich końcówek należy sprawdzić wymagania stosowanego systemu połączeniowego.

Samo oznaczenie FI15 nie określa rodzaju gwintu ani wszystkich wymiarów współpracującego złącza. Nakrętkę należy dobrać zgodnie z konstrukcją kompletnego połączenia kielichowanego.

Tuleja do kielichowania a pierścień zacinający

Tuleje pośrednie do kielichowania i pierścienie zacinające należą do różnych systemów połączeń rurowych. W połączeniu kielichowanym końcówka rury jest wcześniej formowana, natomiast w połączeniu z pierścieniem zacinającym element zaciska się na zewnętrznej powierzchni rury podczas montażu. Nie należy stosować tych części zamiennie bez potwierdzenia zgodności konstrukcyjnej.

Tuleja pośrednia FI15 nie jest również tuleją do zakuwania węży hydraulicznych. Do elastycznych przewodów gumowych stosuje się armaturę zaciskową dopasowaną do rodzaju i średnicy węża.

Montaż tulei FI15 i przygotowanie rury

Przed wykonaniem połączenia należy sprawdzić stan techniczny rury, jej średnicę zewnętrzną oraz grubość ścianki. Koniec rury powinien zostać równo przycięty, oczyszczony i pozbawiony zadziorów. Tuleję oraz nakrętkę należy umieścić we właściwej kolejności, a następnie przygotować kielich za pomocą narzędzia odpowiedniego dla wybranego systemu.

Po uformowaniu zakończenia należy sprawdzić jego geometrię i powierzchnię. Nie należy montować połączeń z pękniętym, odkształconym lub uszkodzonym kielichem. Dokręcanie nakrętki powinno odbywać się zgodnie z wymaganiami systemu połączeniowego. Po zakończeniu montażu należy skontrolować szczelność instalacji.

Najważniejsze zalety tulei pośredniej FI15

Przeznaczenie do połączeń kielichowanych rur hydraulicznych.
Dopasowanie do rur o średnicy zewnętrznej 15 mm.
Wykonanie ze stali węglowej.
Ocynkowana powierzchnia ograniczająca korozję.
Możliwość zastosowania w instalacjach hydrauliki siłowej.
Przydatność podczas montażu i napraw przewodów rurowych.
Współpraca z odpowiednio dobranymi nakrętkami i złączami.

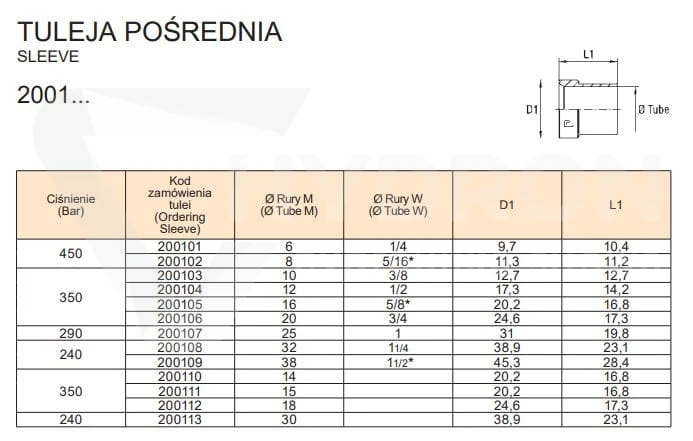

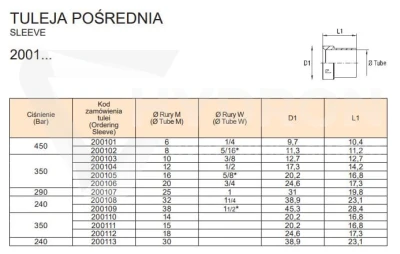

Specyfikacja techniczna

Parametr	Wartość
Rodzaj	Tuleja pośrednia do kielichowania
Rozmiar	FI15
Średnica zewnętrzna rury	15 mm
Materiał	Stal węglowa
Powłoka	Ocynk
Rodzaj połączenia	Kielichowane
Przeznaczenie	Stalowe rury hydrauliczne
Kod produktu	TUL POŚ FI 15
Jednostka sprzedaży	sztuka

Najczęściej zadawane pytania (FAQ)

Do jakiej rury pasuje tuleja pośrednia FI15?

Tuleja jest przeznaczona do połączeń kielichowanych stalowych rur o średnicy zewnętrznej 15 mm. Trzeba także sprawdzić grubość ścianki i zgodność systemu połączeniowego.

Z jakiego materiału wykonana jest tuleja FI15?

Produkt wykonany jest ze stali węglowej z ocynkowaną powierzchnią, która ogranicza ryzyko korozji.

Czy tuleja FI15 zastępuje pierścień zacinający?

Nie. Tuleja do kielichowania i pierścień zacinający są elementami różnych systemów wykonywania połączeń rurowych.

Czy do tulei FI15 potrzebna jest nakrętka?

Tak. Kompletne połączenie wymaga odpowiednio dobranej nakrętki oraz złącza współpracującego z kielichowaną rurą.

Czy tuleja FI15 nadaje się do zakuwania węży hydraulicznych?

Nie. Produkt przeznaczony jest do połączeń sztywnych rur stalowych. Do zakuwania elastycznych węży hydraulicznych stosuje się inne rodzaje tulei zaciskowych.
