Tuleja pośrednia FI38 (do kielichowania)

Przejdź do sekcji Opinie

21,71 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Tuleja pośrednia FI38 do kielichowania rur hydraulicznych – 38 mm

Tuleja pośrednia FI38 do kielichowania to element połączeniowy przeznaczony do stalowych rur hydraulicznych o średnicy zewnętrznej 38 mm. Wykorzystywana jest podczas wykonywania połączeń rurowych, w których końcówka rury zostaje odpowiednio uformowana metodą kielichowania. Tuleja współpracuje z właściwie dobraną nakrętką i złączem, umożliwiając przeniesienie docisku na przygotowany koniec rury. Produkt znajduje zastosowanie w hydraulice siłowej, instalacjach przemysłowych oraz podczas budowy i serwisowania układów rurowych maszyn.

Rozmiar FI38 odpowiada średnicy zewnętrznej rury wynoszącej 38 mm. Jest to jeden z większych wymiarów stosowanych w systemach kielichowania przewodów hydraulicznych. Przy takim rozmiarze szczególnego znaczenia nabierają dokładność wykonania kielicha, właściwe podparcie rurociągu i zgodność wszystkich elementów połączenia.

Parametry techniczne tulei pośredniej FI38

Rodzaj produktu: tuleja pośrednia do kielichowania.
Rozmiar: FI38.
Średnica zewnętrzna współpracującej rury: 38 mm.
Rodzaj połączenia: rurowe, kielichowane.
Przeznaczenie: stalowe rury hydrauliczne.
Funkcja: współpraca z nakrętką i odpowiednio uformowanym końcem rury.
Zastosowanie: hydraulika siłowa, instalacje przemysłowe i serwis maszyn.
Elementy współpracujące: rura FI38, odpowiednia nakrętka i zgodne złącze.
Jednostka sprzedaży: sztuka.

Zastosowanie tulei FI38 w instalacjach hydraulicznych

Tuleja pośrednia FI38 przeznaczona jest do wykonywania połączeń sztywnych przewodów rurowych w instalacjach hydrauliki siłowej. Rury o średnicy zewnętrznej 38 mm mogą być wykorzystywane w większych magistralach hydraulicznych, obwodach zasilających, powrotnych i innych odcinkach instalacji, zależnie od wymaganej średnicy przepływu, ciśnienia oraz grubości ścianki przewodu.

Elementy tego typu znajdują zastosowanie podczas budowy instalacji maszyn przemysłowych, agregatów hydraulicznych, urządzeń technologicznych i układów hydraulicznych maszyn mobilnych. Tuleja może być wykorzystana przy wykonywaniu nowych przewodów rurowych oraz podczas naprawy lub modernizacji istniejącej instalacji, jeśli jej system połączeń jest zgodny z konstrukcją tulei.

Jaką funkcję pełni tuleja pośrednia w połączeniu kielichowanym?

W połączeniu kielichowanym zakończenie rury stalowej zostaje uformowane za pomocą odpowiedniego narzędzia. Przygotowany kielich współpracuje z powierzchnią uszczelniającą złącza. Tuleja pośrednia stanowi element oporowy dla nakrętki, pomagając przenieść siłę docisku na uformowany koniec rury. Takie rozwiązanie umożliwia wykonanie rozłącznego połączenia rurowego bez stosowania pierścienia zacinającego.

Prawidłowe działanie zależy od wzajemnego dopasowania tulei, rury, nakrętki i korpusu złącza. Niewłaściwa geometria kielicha lub elementy należące do różnych systemów mogą prowadzić do nierównomiernego docisku, odkształcenia zakończenia rury i nieszczelności instalacji.

Dobór tulei FI38 do rury stalowej 38 mm

Podstawowym kryterium doboru jest średnica zewnętrzna rury wynosząca 38 mm. Należy jednak pamiętać, że sam wymiar FI38 nie określa wszystkich cech połączenia. Przed montażem trzeba sprawdzić grubość ścianki rury, sposób kielichowania, typ współpracującej nakrętki, geometrię powierzchni uszczelniających oraz wymagania dotyczące ciśnienia roboczego całego układu.

Przy większych średnicach rur ważne jest również odpowiednie poprowadzenie i podparcie instalacji. Ciężar przewodu, drgania maszyny oraz naprężenia wynikające z montażu nie powinny nadmiernie obciążać połączenia kielichowanego. Właściwe rozmieszczenie uchwytów i unikanie wymuszonych przesunięć rury pomagają ograniczyć ryzyko uszkodzeń podczas eksploatacji.

Tuleja FI38 a pierścień zacinający – czym się różnią?

Tuleja pośrednia do kielichowania nie jest odpowiednikiem pierścienia zacinającego. W systemie kielichowanym końcówka rury musi zostać wcześniej odpowiednio uformowana. Natomiast w połączeniu zacinającym specjalny pierścień zaciska się na zewnętrznej powierzchni rury podczas dokręcania nakrętki. Obie technologie wykorzystują inne elementy współpracujące, dlatego części nie należy zamieniać wyłącznie na podstawie jednakowej średnicy rury.

Tuleja pośrednia FI38 nie służy także do zakuwania elastycznych węży hydraulicznych. Tuleje zaciskowe do węży dobiera się według średnicy nominalnej przewodu, liczby oplotów, konstrukcji gumowej oraz rodzaju końcówki hydraulicznej.

Przygotowanie rury FI38 i montaż połączenia

Przed rozpoczęciem prac należy potwierdzić wymiary rury oraz zgodność elementów połączeniowych. Rurę trzeba przyciąć zgodnie z wymaganiami montażowymi, usunąć zadziory i dokładnie oczyścić jej zakończenie. Tuleję oraz nakrętkę należy założyć w odpowiedniej kolejności, a następnie wykonać kielich za pomocą narzędzia i matrycy przeznaczonych do wybranego systemu.

Po uformowaniu końcówki trzeba skontrolować symetrię kielicha oraz stan powierzchni uszczelniającej. Nie należy wykorzystywać rur z pęknięciami, zagnieceniami lub odkształceniami mogącymi pogorszyć szczelność. Połączenie powinno zostać dokręcone zgodnie z wymaganiami producenta systemu. Po uruchomieniu instalacji konieczna jest kontrola szczelności w odpowiednich warunkach roboczych.

Najważniejsze zalety tulei pośredniej FI38

Przeznaczenie do kielichowanych rur stalowych o średnicy 38 mm.
Możliwość wykorzystania w większych instalacjach hydraulicznych.
Współpraca z odpowiednio dobraną nakrętką i złączem rurowym.
Element umożliwiający wykonanie rozłącznego połączenia kielichowanego.
Zastosowanie podczas budowy i modernizacji instalacji rurowych.
Przydatność przy naprawach i serwisowaniu układów hydrauliki siłowej.
Możliwość kompletowania połączenia z oddzielnych, dopasowanych elementów.

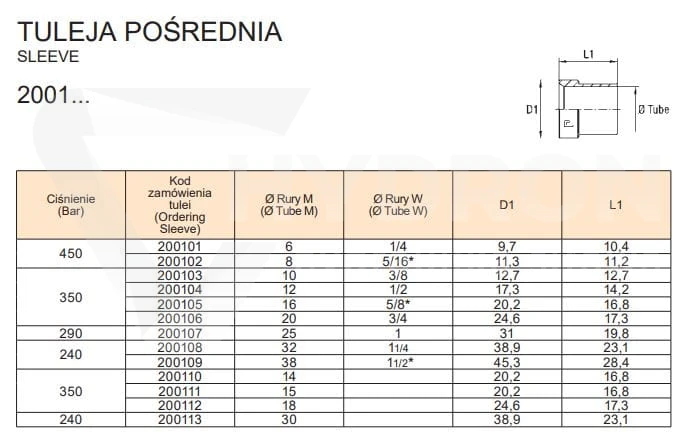

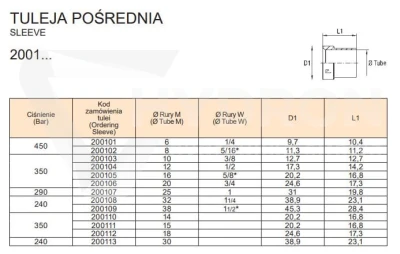

Specyfikacja techniczna

Parametr	Wartość
Produkt	Tuleja pośrednia FI38
Rodzaj połączenia	Kielichowane
Średnica zewnętrzna rury	38 mm
Typ przewodu	Sztywna rura stalowa
Przeznaczenie	Połączenia rur hydraulicznych
Obszar zastosowania	Hydraulika siłowa i instalacje przemysłowe
Jednostka sprzedaży	sztuka

Najczęściej zadawane pytania (FAQ)

Do jakiej rury pasuje tuleja pośrednia FI38?

Tuleja FI38 jest przeznaczona do połączeń kielichowanych rur stalowych o średnicy zewnętrznej 38 mm. Należy dodatkowo sprawdzić grubość ścianki oraz zgodność systemu połączeniowego.
