Tuleja pośrednia FI10 (do kielichowania)

Przejdź do sekcji Opinie

1,88 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Tuleja pośrednia FI10 do kielichowania rur hydraulicznych – 10 mm

Tuleja pośrednia FI10 do kielichowania to element armatury przeznaczony do wykonywania połączeń stalowych rur hydraulicznych o średnicy zewnętrznej 10 mm. Współpracuje z odpowiednio uformowanym kielichem rury, dopasowaną nakrętką i złączem rurowym. Jej zadaniem jest podparcie przygotowanego zakończenia przewodu oraz przeniesienie docisku podczas skręcania połączenia. Tuleja FI10 znajduje zastosowanie w hydraulice siłowej, szczególnie w instalacjach o niewielkich średnicach przewodów, układach sterujących i pomocniczych obwodach hydraulicznych.

Oznaczenie FI10 wskazuje średnicę zewnętrzną współpracującej rury wynoszącą 10 mm. Tuleja stanowi element systemu połączeń kielichowanych i powinna być dobierana z uwzględnieniem konstrukcji nakrętki, rodzaju złącza oraz sposobu przygotowania końcówki rury.

Parametry techniczne tulei pośredniej FI10

Rodzaj produktu: tuleja pośrednia do kielichowania rur.
Rozmiar: FI10.
Średnica zewnętrzna współpracującej rury: 10 mm.
Typ połączenia: rurowe, kielichowane.
Przeznaczenie: sztywne rury stalowe instalacji hydraulicznych.
Funkcja: podparcie kielicha i współpraca z nakrętką.
Elementy współpracujące: rura FI10, odpowiednia nakrętka i złącze.
Zastosowanie: hydraulika siłowa oraz pomocnicze instalacje rurowe.

Zastosowanie tulei FI10 w precyzyjnych instalacjach hydraulicznych

Tuleja pośrednia FI10 znajduje zastosowanie podczas wykonywania połączeń sztywnych przewodów rurowych w instalacjach hydrauliki siłowej. Rury o średnicy zewnętrznej 10 mm mogą być wykorzystywane w układach sterowania hydraulicznego, instalacjach pomiarowych, obwodach pomocniczych oraz kompaktowych zespołach zasilania, jeśli ich parametry odpowiadają wymaganiom projektowym instalacji.

Połączenia tego typu spotyka się w maszynach przemysłowych, urządzeniach technologicznych, obrabiarkach, agregatach hydraulicznych i układach automatyki. Tuleja umożliwia kompletowanie połączenia kielichowanego bez stosowania pierścienia zacinającego. Może być wykorzystana zarówno podczas budowy nowej instalacji, jak i przy naprawie istniejącego przewodu rurowego.

Jak działa tuleja pośrednia w połączeniu kielichowanym?

W połączeniu kielichowanym zakończenie rury zostaje odpowiednio uformowane za pomocą narzędzia do kielichowania. Powstały kielich współpracuje z powierzchnią uszczelniającą złącza. Tuleja pośrednia znajduje się po stronie nakrętki i tworzy element oporowy, który pomaga równomiernie przenieść siłę docisku na przygotowany koniec rury.

Prawidłowa szczelność połączenia zależy od zgodności tulei, nakrętki i złącza, a także od jakości wykonanego kielicha. Niewłaściwy kształt zakończenia rury lub niedopasowane elementy mogą powodować nieszczelności podczas eksploatacji instalacji hydraulicznej.

Dobór tulei do stalowej rury 10 mm

Podstawowym kryterium doboru tulei FI10 jest średnica zewnętrzna rury wynosząca 10 mm. Należy jednak uwzględnić również grubość ścianki przewodu, rodzaj wykonywanego kielicha oraz geometrię współpracującego złącza. Rury o jednakowej średnicy zewnętrznej mogą występować z różnymi grubościami ścianek, co wpływa na wymagania dotyczące formowania końcówki.

Samo oznaczenie FI10 nie określa rodzaju gwintu nakrętki. Przed zakupem należy sprawdzić, czy wszystkie części należą do kompatybilnego systemu połączeń kielichowanych. Szczególną uwagę warto zwrócić na konstrukcję złącza w instalacjach starszych maszyn, w których mogą występować różne rozwiązania połączeniowe.

Kielichowanie rur FI10 – znaczenie dokładnego przygotowania końcówki

W przypadku rur o średnicy 10 mm istotna jest precyzja przygotowania zakończenia. Nierówne cięcie, pozostawione zadziory lub niesymetryczne wywinięcie mogą pogorszyć jakość połączenia. Końcówka rury powinna zostać przycięta prostopadle do osi przewodu, oczyszczona i przygotowana zgodnie z wymaganiami stosowanego systemu kielichowania.

Przed wykonaniem kielicha należy umieścić na rurze nakrętkę i tuleję w odpowiedniej kolejności. Do formowania należy użyć narzędzia oraz matrycy dobranych do wymiaru rury i rodzaju połączenia. Po zakończeniu pracy trzeba sprawdzić symetrię kielicha, stan jego powierzchni oraz brak pęknięć i odkształceń.

Tuleja pośrednia FI10 a pierścień zacinający

Tuleja pośrednia do kielichowania nie jest zamiennikiem pierścienia zacinającego. W systemie kielichowanym zakończenie rury zostaje wcześniej uformowane, a tuleja współpracuje z przygotowanym kielichem. W systemie zacinającym pierścień zaciska się na zewnętrznej powierzchni rury podczas montażu. Oba rozwiązania wymagają odpowiednich nakrętek i korpusów złączy.

Tuleja FI10 nie służy również do zakuwania elastycznych węży hydraulicznych. Jest elementem przeznaczonym do połączeń sztywnych rur stalowych. Do montażu końcówek na przewodach gumowych stosuje się odrębne tuleje zaciskowe.

Montaż i kontrola szczelności połączenia FI10

Podczas montażu rura powinna być ustawiona współosiowo względem złącza, bez naprężeń i wymuszonych odkształceń. Nakrętkę należy dokręcać zgodnie z wymaganiami zastosowanego systemu połączeniowego. Nadmierne dokręcanie nie powinno być stosowane jako sposób kompensowania błędnie wykonanego kielicha.

Przed rozpoczęciem prac należy bezpiecznie odciążyć instalację hydrauliczną. Po wykonaniu połączenia trzeba sprawdzić jego prawidłowe osadzenie i przeprowadzić kontrolę szczelności. W przypadku układów narażonych na drgania należy również zadbać o odpowiednie podparcie rury, aby ograniczyć obciążenia działające na miejsce połączenia.

Najważniejsze zalety tulei pośredniej FI10

Przeznaczenie do połączeń kielichowanych rur stalowych.
Rozmiar odpowiedni do rury o średnicy zewnętrznej 10 mm.
Możliwość wykorzystania w kompaktowych instalacjach hydraulicznych.
Podparcie uformowanego zakończenia rury podczas montażu.
Współpraca z właściwie dobraną nakrętką i złączem.
Przydatność podczas budowy i modernizacji układów sterowania.
Możliwość wymiany elementu podczas naprawy połączenia rurowego.

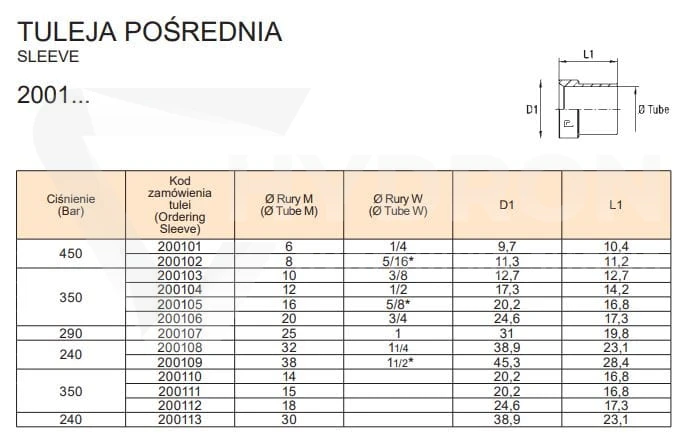

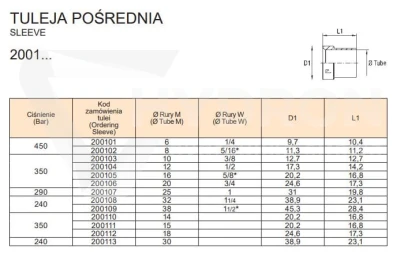

Specyfikacja techniczna

Parametr	Wartość
Produkt	Tuleja pośrednia FI10
Rozmiar	FI10
Średnica zewnętrzna rury	10 mm
Rodzaj połączenia	Kielichowane
Przeznaczenie	Sztywne rury stalowe
Funkcja	Podparcie kielicha i przeniesienie docisku nakrętki
Zastosowanie	Połączenia rurowe w hydraulice siłowej

Najczęściej zadawane pytania (FAQ)

Do jakiej rury pasuje tuleja pośrednia FI10?

Tuleja FI10 przeznaczona jest do połączeń kielichowanych rur stalowych o średnicy zewnętrznej 10 mm. Należy dodatkowo sprawdzić grubość ścianki i zgodność pozostałych elementów połączenia.

Czy tuleja FI10 nadaje się do układów pomiarowych?

Może być stosowana w instalacjach pomiarowych wykorzystujących odpowiednio dobrane połączenia kielichowane rur 10 mm. Dopuszczalne warunki pracy zależą od parametrów całego systemu.
