Tuleja pośrednia FI12 (do kielichowania)

Przejdź do sekcji Opinie

2,53 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Opis

Tuleja pośrednia FI12 do kielichowania rur hydraulicznych – 12 mm

Tuleja pośrednia FI12 do kielichowania to element połączeniowy przeznaczony do sztywnych rur stalowych o średnicy zewnętrznej 12 mm. Stosowana jest w instalacjach hydrauliki siłowej, w których końcówka rury zostaje uformowana metodą kielichowania, a następnie połączona z odpowiednio dobranym złączem i nakrętką. Tuleja pełni funkcję elementu oporowego, wspierającego prawidłowe przeniesienie docisku na uformowany koniec rury. Rozwiązanie znajduje zastosowanie podczas wykonywania nowych instalacji oraz naprawy i modernizacji istniejących przewodów rurowych.

Oznaczenie FI12 odpowiada średnicy zewnętrznej rury wynoszącej 12 mm. Jest to rozmiar wykorzystywany między innymi w kompaktowych instalacjach hydraulicznych, przewodach sterujących i układach maszyn, w których istotne są niewielkie wymiary armatury. Tuleja powinna być dobierana do konkretnego systemu połączeń kielichowanych, z uwzględnieniem geometrii złącza oraz grubości ścianki rury.

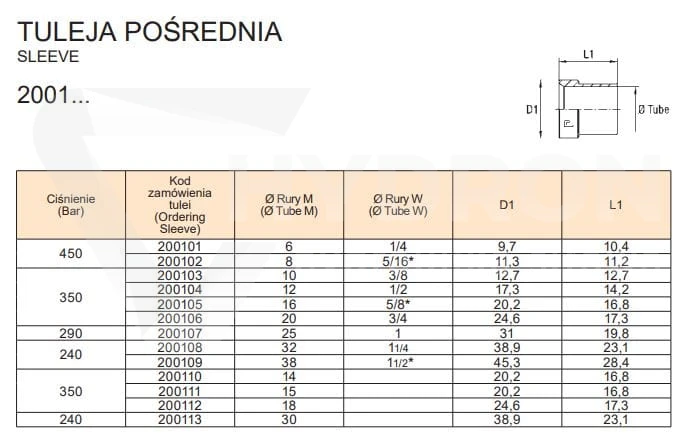

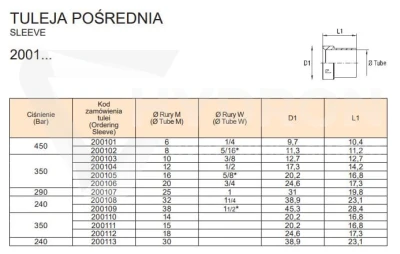

Parametry techniczne tulei pośredniej FI12

Rodzaj produktu: tuleja pośrednia do kielichowania.
Rozmiar nominalny: FI12.
Średnica zewnętrzna współpracującej rury: 12 mm.
Rodzaj połączenia: rurowe, kielichowane.
Przeznaczenie: sztywne rury stalowe instalacji hydraulicznych.
Funkcja: podparcie uformowanego kielicha i współpraca z nakrętką.
Elementy współpracujące: odpowiednia nakrętka, kielichowana rura i złącze.
Zastosowanie: hydraulika siłowa, instalacje rurowe i serwis maszyn.

Zastosowanie tulei FI12 w hydraulice siłowej

Tuleja FI12 jest przeznaczona do wykonywania połączeń stalowych przewodów rurowych stosowanych w układach hydraulicznych. Może być wykorzystywana w instalacjach obrabiarek, agregatów hydraulicznych, urządzeń przemysłowych, maszyn rolniczych oraz sprzętu mobilnego. W zależności od parametrów całej instalacji rury o średnicy zewnętrznej 12 mm mogą służyć do prowadzenia oleju hydraulicznego w obwodach sterujących, zasilających lub pomocniczych.

Niewielka średnica współpracującej rury ułatwia projektowanie zwartych układów przewodów, w których przestrzeń montażowa jest ograniczona. Odpowiednio dobrane połączenie kielichowane pozwala połączyć przewód rurowy z armaturą bez konieczności stosowania elastycznego węża. Warunkiem prawidłowej pracy jest zgodność elementów oraz właściwe przygotowanie zakończenia rury.

Funkcja tulei pośredniej w połączeniu kielichowanym

Podczas wykonywania połączenia końcówka rury stalowej jest odpowiednio formowana przy użyciu narzędzia do kielichowania. Powstały kielich współpracuje z powierzchnią złącza, natomiast tuleja pośrednia znajduje się po stronie nakrętki i zapewnia podparcie uformowanego zakończenia. Podczas dokręcania nakrętki tuleja pomaga przenieść siłę docisku na kielich rury.

Takie rozwiązanie umożliwia wykonanie rozłącznego połączenia rurowego. Szczelność całego zespołu zależy od odpowiedniej geometrii kielicha, stanu powierzchni współpracujących i prawidłowego montażu. Tuleja nie zastępuje właściwego uformowania rury ani nie kompensuje niezgodności pomiędzy nakrętką i złączem.

Dobór tulei FI12 do rury stalowej 12 mm

Podstawowym parametrem doborowym jest średnica zewnętrzna rury wynosząca 12 mm. Należy jednak sprawdzić również grubość jej ścianki, typ wykonywanego kielicha, konstrukcję nakrętki i rodzaj złącza. Rury o identycznej średnicy zewnętrznej mogą różnić się grubością ścianki, co wpływa na sposób przygotowania zakończenia i wymagania dotyczące narzędzia do kielichowania.

Oznaczenie FI12 nie określa gwintu nakrętki ani geometrii powierzchni uszczelniającej. Przed skompletowaniem połączenia należy upewnić się, że tuleja, nakrętka i złącze są przeznaczone do tego samego systemu. W przypadku napraw starszych instalacji warto porównać elementy z istniejącym połączeniem.

Tuleja do kielichowania a pierścień zacinający – różnice

Tuleja pośrednia FI12 nie jest pierścieniem zacinającym. W połączeniu kielichowanym koniec rury zostaje wcześniej odpowiednio uformowany, a tuleja współpracuje z przygotowanym kielichem. Natomiast w połączeniu zacinającym specjalny pierścień zaciska się na zewnętrznej powierzchni rury podczas montażu. Elementy te należą do różnych systemów połączeń i nie powinny być stosowane zamiennie.

Tulei pośredniej FI12 nie należy również mylić z tuleją zaciskową do zakuwania węży hydraulicznych. Opisywany element współpracuje ze sztywną rurą stalową, podczas gdy tuleje do przewodów elastycznych dobiera się do średnicy, konstrukcji i rodzaju węża oraz stosowanej końcówki.

Przygotowanie końcówki rury FI12 do kielichowania

Przed wykonaniem połączenia należy sprawdzić średnicę i grubość ścianki rury oraz ocenić stan jej powierzchni. Końcówka powinna zostać przycięta prostopadle do osi przewodu, oczyszczona i pozbawiona zadziorów. Nakrętkę i tuleję pośrednią należy założyć we właściwej kolejności przed rozpoczęciem formowania kielicha, zgodnie z wymaganiami stosowanego systemu.

Do kielichowania należy użyć odpowiedniej matrycy i narzędzia przeznaczonego do danego rozmiaru rury. Po zakończeniu formowania trzeba sprawdzić równomierność kielicha, stan krawędzi oraz brak pęknięć i odkształceń. Nieprawidłowo przygotowane zakończenie należy wykonać ponownie, zamiast próbować usunąć nieszczelność przez nadmierne dokręcenie nakrętki.

Montaż i kontrola połączenia hydraulicznego

Podczas składania połączenia należy ustawić rurę współosiowo ze złączem i unikać naprężeń wymuszających jej położenie. Nakrętkę trzeba dokręcić zgodnie z wymaganiami zastosowanego systemu połączeniowego. Po montażu należy sprawdzić podparcie rurociągu, aby ograniczyć wpływ drgań i obciążeń mechanicznych na miejsce połączenia.

Przed rozpoczęciem prac instalacja hydrauliczna powinna zostać bezpiecznie odciążona. Po zakończeniu montażu należy przeprowadzić kontrolę szczelności zgodnie z procedurą obowiązującą dla danego układu. Nie należy sprawdzać ewentualnych wycieków oleju pod ciśnieniem bezpośrednio dłonią.

Najważniejsze zalety tulei pośredniej FI12

Przeznaczenie do kielichowanych rur stalowych o średnicy 12 mm.
Możliwość wykorzystania w kompaktowych instalacjach hydraulicznych.
Podparcie uformowanego zakończenia rury.
Współpraca z odpowiednio dobraną nakrętką i złączem.
Zastosowanie podczas budowy sztywnych przewodów rurowych.
Przydatność przy naprawach i modernizacji układów hydraulicznych.
Możliwość kompletowania połączenia z oddzielnych elementów.

Specyfikacja techniczna

Parametr	Wartość
Produkt	Tuleja pośrednia FI12
Rozmiar	FI12
Średnica zewnętrzna rury	12 mm
Rodzaj połączenia	Kielichowane
Przeznaczenie	Sztywne rury hydrauliczne
Funkcja	Podparcie kielicha i współpraca z nakrętką
Zastosowanie	Instalacje hydrauliki siłowej

Najczęściej zadawane pytania (FAQ)

Do jakiej rury pasuje tuleja pośrednia FI12?

Tuleja jest przeznaczona do połączeń kielichowanych stalowych rur o średnicy zewnętrznej 12 mm. Należy również sprawdzić zgodność grubości ścianki i konstrukcji połączenia.

Czy tuleja FI12 może być stosowana w hydraulice siłowej?

Tak, jest przeznaczona do połączeń rur stosowanych w instalacjach hydraulicznych. Dopuszczalne warunki pracy należy określić na podstawie parametrów kompletnego systemu połączeniowego.
