Tuleja pośrednia Fi30 do kielichowania

Tuleja pośrednia FI30 do kielichowania jest elementem stosowanym przy wykonywaniu połączeń rurowych z rurą stalową o średnicy zewnętrznej 30 mm. Produkt pracuje w systemie połączeń kielichowanych, w którym końcówka rury jest wcześniej formowana, a szczelność zależy od zgodności rury, tulei, nakrętki i złącza. Nie jest to tuleja zaciskowa do przewodu elastycznego ani pierścień zacinający do klasycznego połączenia rurowego. Tuleja FI30 powinna być dobierana do konkretnej średnicy rury, grubości ścianki oraz typu nakrętki stosowanej w danym układzie.

• Produkt: tuleja pośrednia FI30 do kielichowania
• Średnica współpracującej rury: FI30
• Typ połączenia: połączenie rurowe kielichowane
• Kod produktu: TUL POŚ FI 30
• Kod kreskowy EAN: 0200000021542
• Kategoria: pierścienie do kielichowania
• Zastosowanie: hydraulika siłowa, instalacje rurowe, serwis maszyn, układy przemysłowe

Tuleja pośrednia fi30 do kielichowania w hydraulice siłowej

Tuleja pośrednia FI30 do kielichowania jest przeznaczona do pracy z rurą stalową FI30, której koniec zostaje przygotowany przez kielichowanie. W takim połączeniu nie wystarczy dobrać elementu po średnicy zewnętrznej. Ważny jest również typ nakrętki, grubość ścianki rury, jakość wykonania kielicha oraz sposób prowadzenia przewodu rurowego w maszynie. Do kompletnego połączenia można dobrać nakrętkę do kielichowania 1.5/8 UNF fi 30-32, która pracuje z rurami z zakresu FI30-FI32.

Kiedy stosuje się tuleję fi30 do kielichowania

Tuleję FI30 stosuje się w instalacjach, w których przewód rurowy ma przenosić większy przepływ niż cienkie rurki sterujące. Takie rozwiązania spotyka się w maszynach przemysłowych, budowlanych, rolniczych, prasach, agregatach hydraulicznych oraz układach technologicznych. Rura 30 mm wymaga stabilnego prowadzenia i dokładnego montażu, ponieważ jej sztywność oraz masa powodują większe obciążenie na połączeniach. Przy kompletowaniu układu można dobrać rurę stalową precyzyjną 30x2,5 ocynkowaną albo rurę precyzyjną 30x3 ocynkowaną, w zależności od wymagań konkretnego odcinka instalacji.

Dobór tulei pośredniej fi30 do rury stalowej

Dobór należy rozpocząć od sprawdzenia średnicy zewnętrznej rury. Jeżeli układ wykorzystuje rurę FI30 i przewiduje połączenie kielichowane, tuleja pośrednia FI30 jest właściwym elementem tej grupy. Następnie trzeba potwierdzić grubość ścianki rury, gwint nakrętki oraz zgodność złącza z typem połączenia. Przy średnicy FI30 błędy montażowe są bardziej odczuwalne niż przy małych rurkach, ponieważ większa powierzchnia połączenia i większy przepływ mogą szybciej ujawnić nieszczelność. Inne średnice można porównać w kategorii pierścienie do kielichowania rur hydraulicznych.

Czego nie mylić z tuleją pośrednią fi30

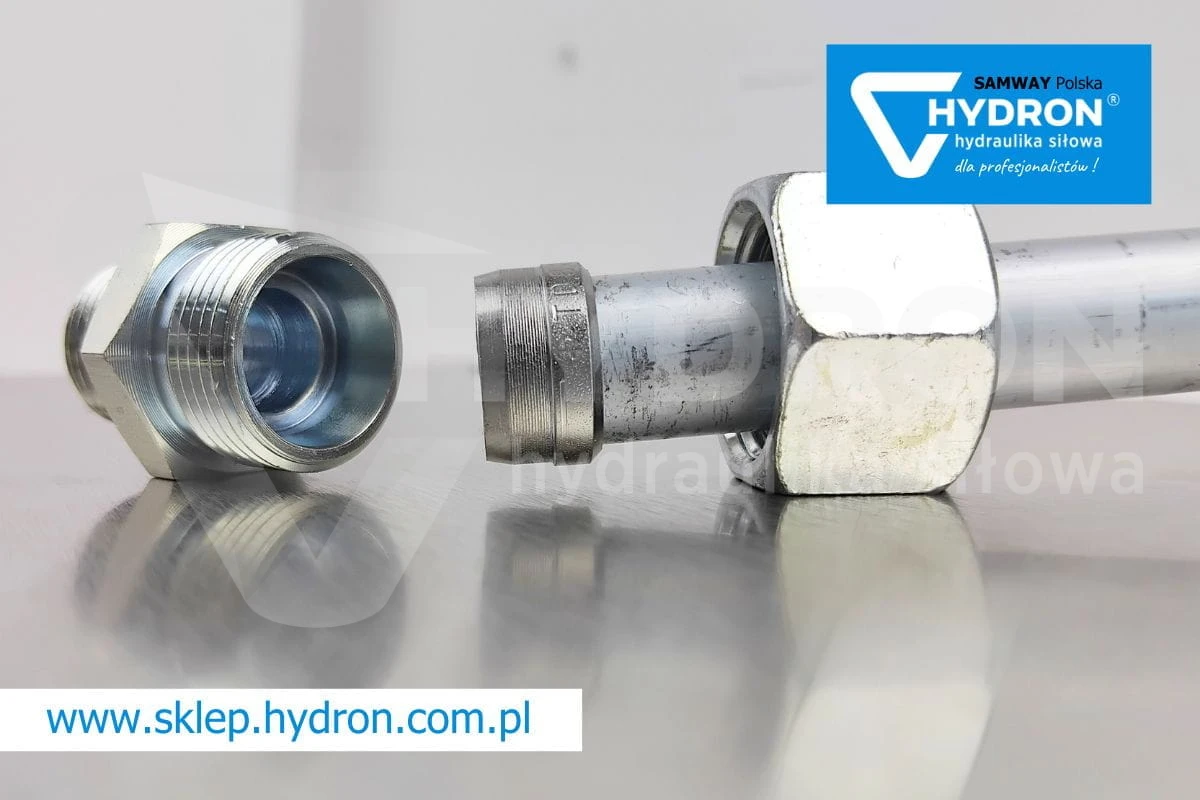

Tuleja pośrednia FI30 do kielichowania nie jest zamiennikiem pierścienia zacinającego. W połączeniu zacinającym pierścień zaciska się mechanicznie na rurze, natomiast w połączeniu kielichowanym rura jest wcześniej formowana. Nie należy jej również stosować do przewodów elastycznych. Do węży hydraulicznych dobiera się tuleje zaciskowe według średnicy DN, konstrukcji węża, liczby oplotów i rodzaju końcówki. W przypadku tulei FI30 mówimy o elemencie do rur stalowych, a nie o osprzęcie do zakuwania przewodów gumowych.

Błędy montażowe przy kielichowaniu rury fi30

Najczęstszy błąd polega na dobraniu tulei wyłącznie na podstawie średnicy rury, bez sprawdzenia całego połączenia. Rura FI30 może występować z różną grubością ścianki, a sposób wykonania kielicha musi być zgodny z geometrią złącza. Jeżeli kielich jest wykonany nierówno, ma pęknięcie, zagniecenie albo nie przylega prawidłowo do powierzchni uszczelniającej, mocniejsze dokręcanie nakrętki nie naprawi problemu. Może natomiast doprowadzić do odkształcenia rury, uszkodzenia miejsca styku i późniejszego wycieku podczas pracy maszyny.

Skutki złego doboru tulei i nakrętki

Nieprawidłowo dobrana tuleja pośrednia FI30, niezgodna nakrętka albo źle przygotowana rura mogą powodować wycieki oleju, spadek ciśnienia roboczego, zabrudzenie elementów maszyny i konieczność ponownego demontażu instalacji. Przy większych średnicach skutki są bardziej problematyczne, ponieważ układ może pracować z większym przepływem, a nieszczelność szybciej prowadzi do strat oleju i przestoju. Jeżeli rura nie jest właściwie podparta, drgania i naprężenia montażowe przenoszą się bezpośrednio na połączenie. Dlatego przy rurach FI30 warto uwzględnić także uchwyty i obejmy do rur hydraulicznych.

Rura 30x2,5 czy 30x3 do połączenia kielichowanego

Rura 30x2,5 i rura 30x3 mają tę samą średnicę zewnętrzną, ale różnią się grubością ścianki. Rura 30x2,5 może być stosowana tam, gdzie parametry układu i wymagania konstrukcyjne pozwalają na cieńszą ściankę. Rura 30x3 jest sztywniejsza i bardziej odporna mechanicznie, dlatego może być wybierana w bardziej wymagających odcinkach instalacji. Przy połączeniu kielichowanym grubość ścianki ma znaczenie również podczas formowania końcówki rury. Pełną grupę rur do takich zastosowań można dobrać w kategorii bezszwowe rury precyzyjne do hydrauliki siłowej.

Zastosowanie tulei fi30 w serwisie maszyn

Tuleja pośrednia FI30 do kielichowania może być wykorzystywana przy naprawie lub odtworzeniu odcinka instalacji rurowej w maszynach przemysłowych, rolniczych, budowlanych i technologicznych. W praktyce serwisowej często wymienia się fragment rury, który został uszkodzony mechanicznie, skorodowany albo rozszczelniony przy połączeniu. Przy średnicy FI30 istotne jest dokładne odwzorowanie przebiegu rury, zachowanie odpowiedniego promienia gięcia i ustawienie połączenia bez naprężeń. Dobrze dobrana tuleja, nakrętka i rura pozwalają ograniczyć liczbę poprawek po montażu i skrócić czas postoju maszyny.

Wsparcie techniczne Hydron przy doborze elementów fi30

Hydron dostarcza komponenty hydrauliki siłowej dla serwisów, zakładów produkcyjnych, firm utrzymania ruchu i warsztatów zajmujących się naprawą maszyn. Przy doborze tulei pośredniej FI30 warto podać średnicę rury, grubość ścianki, typ nakrętki, gwint połączenia, ciśnienie pracy oraz miejsce montażu w układzie. Takie informacje pozwalają szybciej ocenić, czy potrzebna jest tuleja do kielichowania, czy inny element połączeniowy. Prawidłowy dobór ogranicza ryzyko wycieku, poprawia stabilność instalacji i zmniejsza liczbę poprawek podczas montażu.

Faq

Czy tuleja pośrednia FI30 do kielichowania pasuje do przewodu elastycznego?

Nie. Tuleja pośrednia FI30 do kielichowania jest przeznaczona do połączeń rurowych z rurą stalową o średnicy 30 mm. Nie jest elementem do zakuwania przewodów elastycznych.

Czy do tulei FI30 trzeba dobrać nakrętkę?

Tak. Do kompletnego połączenia potrzebna jest odpowiednia nakrętka do kielichowania, rura FI30 oraz złącze zgodne z typem układu. Dla tego zakresu stosowana jest nakrętka do kielichowania 1.5/8 UNF fi 30-32.

Czy tuleja FI30 może zastąpić pierścień zacinający?

Nie. Tuleja do kielichowania i pierścień zacinający pracują w różnych systemach połączeń. Nie powinno się ich stosować zamiennie bez sprawdzenia konstrukcji złącza.

Co sprawdzić przed zakupem tulei FI30?

Przed zakupem należy sprawdzić średnicę rury, grubość ścianki, gwint nakrętki, typ połączenia oraz sposób wykonania kielicha. Sama średnica FI30 nie wystarcza do pełnego doboru zestawu.

Czy rura 30x3 jest tym samym co rura 30x2,5?

Nie. Obie rury mają średnicę zewnętrzną 30 mm, ale różnią się grubością ścianki. Rura 30x3 jest grubsza i sztywniejsza, co może mieć znaczenie przy pracy w bardziej obciążonych odcinkach instalacji.
