Tuleja pośrednia FI14 do kielichowania

Tuleja pośrednia FI14 do kielichowania jest elementem stosowanym przy wykonywaniu połączeń rurowych z rurą stalową o średnicy zewnętrznej 14 mm. Produkt pracuje w układach, w których koniec rury przygotowuje się metodą kielichowania, a szczelność połączenia zależy od prawidłowo uformowanej końcówki, właściwej tulei, nakrętki oraz zgodnego złącza. Nie jest to tuleja zaciskowa do przewodu elastycznego ani klasyczny pierścień zacinający. Tuleja pośrednia FI14 powinna być dobierana do konkretnego systemu połączenia rurowego, ponieważ sama średnica rury nie wystarcza do poprawnego skompletowania całego zestawu.

• Produkt: tuleja pośrednia FI14 do kielichowania
• Średnica współpracującej rury: FI14
• Typ połączenia: połączenie rurowe kielichowane
• Kod produktu: TUL POŚ FI 14
• Kod kreskowy EAN: 0200000021511
• Kategoria: pierścienie do kielichowania

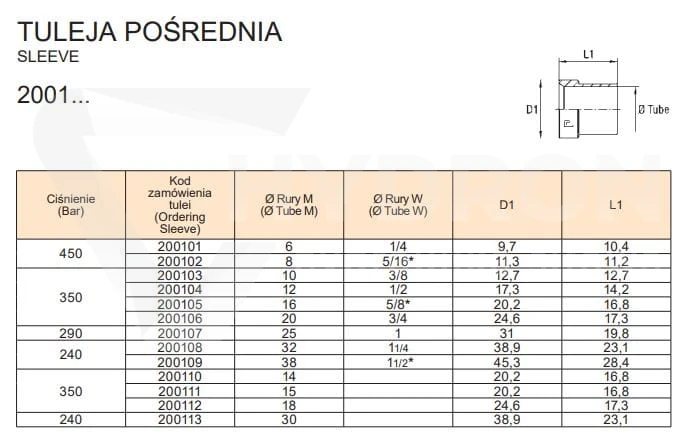

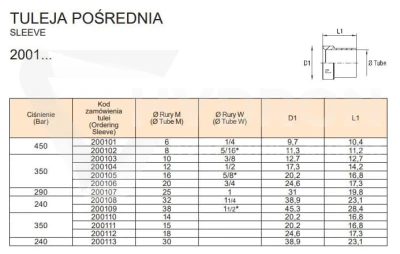

• Zastosowanie: hydraulika siłowa, instalacje rurowe, serwis maszyn, układy przemysłowe

Tuleja pośrednia fi14 do kielichowania w instalacjach rurowych

Tuleja pośrednia FI14 do kielichowania pracuje w połączeniu, w którym rura stalowa 14 mm jest wcześniej przygotowana przez uformowanie końcówki. W takim rozwiązaniu znaczenie ma nie tylko średnica zewnętrzna rury, ale także grubość ścianki, sposób wykonania kielicha i zgodność pozostałych części. Do kompletnego połączenia można dobrać nakrętkę do kielichowania 7/8 UNF fi 14-16, która jest właściwym elementem dociskowym dla tego zakresu średnic. Takie połączenie wymaga dokładności, ponieważ źle przygotowana rura może powodować nieszczelność mimo zastosowania poprawnych części.

Kiedy stosuje się tuleję fi14 do kielichowania

Tuleję FI14 stosuje się tam, gdzie w maszynie lub instalacji pracuje sztywny przewód rurowy o średnicy 14 mm. Tego typu rury spotyka się w hydraulice siłowej, układach smarowania, instalacjach pomocniczych oraz w odcinkach maszyn, w których przewód ma być prowadzony stabilnie i powtarzalnie po konstrukcji. Przy kompletowaniu połączenia warto sprawdzić, czy w danym miejscu ma pracować rura stalowa precyzyjna 14x1,5 ocynkowana, czy rura stalowa precyzyjna 14x2 ocynkowana. Obie rury mają średnicę 14 mm, ale różnią się grubością ścianki, a to wpływa na sztywność, odporność mechaniczną i warunki pracy połączenia.

Dobór tulei pośredniej fi14 do rury stalowej

Dobór tulei należy rozpocząć od sprawdzenia średnicy zewnętrznej rury. Jeżeli instalacja wykorzystuje rurę FI14 i wymaga połączenia kielichowanego, tuleja pośrednia FI14 jest właściwym elementem z tej grupy. Następnie trzeba sprawdzić gwint nakrętki, rodzaj złącza, grubość ścianki rury oraz miejsce pracy połączenia w maszynie. Przy układach hydraulicznych pomyłka często nie wynika z samej tulei, ale z połączenia elementów z różnych systemów. Inne średnice można porównać w kategorii pierścienie do kielichowania rur hydraulicznych, co ułatwia dobranie wariantu zgodnego z rzeczywistym wymiarem instalacji.

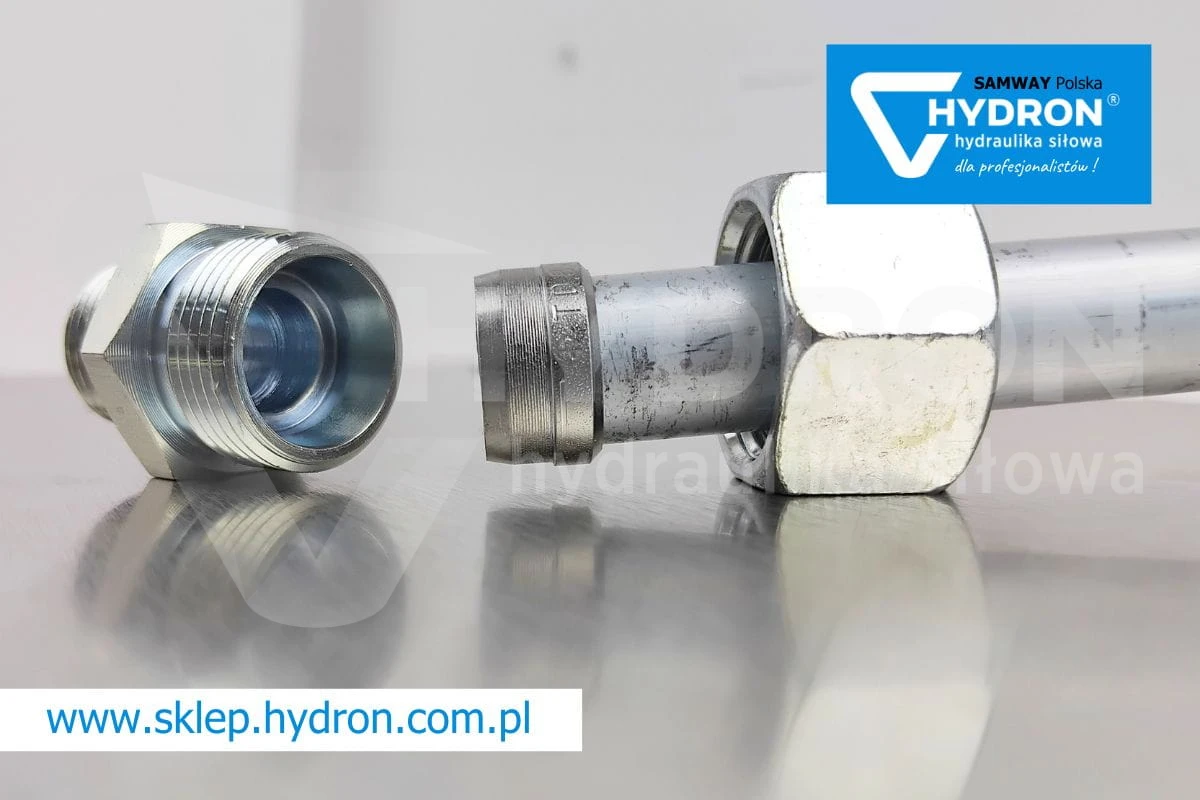

Czego nie mylić z tuleją pośrednią fi14

Tuleja pośrednia FI14 do kielichowania nie jest zamiennikiem pierścienia zacinającego. W połączeniu zacinającym pierścień zaciska się na rurze i pracuje w innym układzie geometrycznym. W połączeniu kielichowanym rura jest wcześniej formowana, a tuleja współpracuje z przygotowanym zakończeniem rury. Nie należy jej również stosować jako tulei zaciskowej do węży hydraulicznych. Do przewodów elastycznych dobiera się tuleje według średnicy DN, typu węża, liczby oplotów i rodzaju końcówki. W przypadku tulei FI14 mówimy o elemencie do rur stalowych, a nie o osprzęcie do zakuwania przewodów gumowych.

Błędy montażowe przy kielichowaniu rury fi14

Najczęstszy błąd polega na dobraniu tulei tylko po średnicy, bez sprawdzenia grubości ścianki rury i typu nakrętki. Rura FI14 może występować w różnych wariantach, dlatego przed montażem trzeba upewnić się, że narzędzie do kielichowania, rura, tuleja i nakrętka tworzą zgodny zestaw. Jeżeli kielich zostanie wykonany nierówno, będzie zbyt płytki, pęknięty albo zdeformowany, samo mocniejsze dokręcenie nakrętki nie usunie problemu. Może natomiast uszkodzić końcówkę rury i pogorszyć szczelność połączenia.

Skutki złego doboru tulei i nakrętki

Niewłaściwie dobrana tuleja pośrednia FI14, niezgodna nakrętka albo źle przygotowana rura mogą powodować wycieki oleju, spadek ciśnienia w układzie, zabrudzenie maszyny i konieczność ponownego demontażu połączenia. Przy drganiach instalacji problem może wracać, szczególnie gdy rura nie jest dobrze podparta. Dlatego oprócz tulei, rury i nakrętki warto sprawdzić także uchwyty i obejmy do rur hydraulicznych. Stabilne mocowanie przewodu rurowego ogranicza naprężenia przenoszone na połączenie i zmniejsza ryzyko ponownego rozszczelnienia.

Rura 14x1,5 czy 14x2 do połączenia kielichowanego

Rura 14x1,5 i rura 14x2 mają tę samą średnicę zewnętrzną, ale nie powinny być traktowane jako identyczne elementy. Rura 14x1,5 może być stosowana w odcinkach, w których parametry pracy i konstrukcja instalacji pozwalają na cieńszą ściankę. Rura 14x2 ma grubszą ściankę, dlatego jest wybierana tam, gdzie potrzebna jest większa odporność mechaniczna i ciśnieniowa. Przy połączeniach kielichowanych grubość ścianki ma znaczenie także podczas formowania końcówki rury. Pełną grupę rur można dobrać w kategorii bezszwowe rury precyzyjne do hydrauliki siłowej.

Narzędzie do flarowania rur przy połączeniach fi14

Przy wykonywaniu połączeń kielichowanych ważne jest nie tylko dobranie części, ale również poprawne przygotowanie rury. Jeżeli koniec rury ma zostać uformowany pod odpowiedni kształt, potrzebne jest narzędzie umożliwiające powtarzalne wykonanie kielicha. W profesjonalnym warsztacie można wykorzystać urządzenie do flarowania rur SAMWAY, które ułatwia przygotowanie rur do połączeń wymagających precyzyjnego formowania. Ma to znaczenie szczególnie wtedy, gdy serwis wykonuje wiele przewodów rurowych i chce ograniczyć liczbę poprawek po montażu.

Zastosowanie w serwisie maszyn i utrzymaniu ruchu

Tuleja pośrednia FI14 do kielichowania może być stosowana przy naprawie lub odtworzeniu odcinka instalacji rurowej w maszynach rolniczych, budowlanych, przemysłowych oraz technologicznych. W serwisie często wymienia się nie całą instalację, ale konkretny fragment rury, który został uszkodzony, skorodowany albo rozszczelniony przy połączeniu. Rura FI14 jest stosowana tam, gdzie potrzebne jest stabilne prowadzenie przewodu i większa odporność na ułożenie niż w przypadku przewodu elastycznego. Dobrze dobrana tuleja, rura i nakrętka pozwalają wykonać połączenie, które pracuje stabilnie i nie wymaga ciągłych poprawek po uruchomieniu maszyny.

Wsparcie techniczne Hydron przy doborze elementów fi14

Hydron dostarcza komponenty hydrauliki siłowej dla serwisów, zakładów produkcyjnych, firm utrzymania ruchu i warsztatów zajmujących się naprawą maszyn. Przy doborze tulei pośredniej FI14 warto podać średnicę rury, grubość ścianki, typ nakrętki, gwint połączenia, sposób kielichowania oraz miejsce pracy elementu w układzie. Takie informacje pozwalają szybciej dobrać właściwy zestaw i uniknąć pomyłki między połączeniem kielichowanym, zacinającym oraz zaciskanym. Prawidłowy dobór ogranicza ryzyko wycieku, poprawia stabilność instalacji i skraca czas naprawy.

Faq

Czy tuleja pośrednia FI14 do kielichowania pasuje do przewodu elastycznego?

Nie. Tuleja pośrednia FI14 do kielichowania jest przeznaczona do połączeń rurowych z rurą stalową o średnicy 14 mm. Nie jest elementem do zakuwania przewodów elastycznych.

Czy do tulei FI14 trzeba dobrać nakrętkę?

Tak. Do kompletnego połączenia potrzebna jest właściwa nakrętka do kielichowania, rura FI14 oraz złącze zgodne z typem układu. Dla tego zakresu stosowana jest nakrętka do kielichowania 7/8 UNF fi 14-16.

Czy tuleja FI14 może zastąpić pierścień zacinający?

Nie. Tuleja do kielichowania i pierścień zacinający pracują w różnych systemach połączeń. Nie powinno się ich stosować zamiennie bez sprawdzenia konstrukcji złącza.

Co sprawdzić przed zakupem tulei FI14?

Przed zakupem należy sprawdzić średnicę rury, grubość ścianki, gwint nakrętki, typ połączenia oraz sposób wykonania kielicha. Sama średnica FI14 nie wystarcza do pełnego doboru zestawu.

Czy grubość ścianki rury ma znaczenie przy tulei FI14?

Tak. Rura 14x1,5 i rura 14x2 mają tę samą średnicę zewnętrzną, ale różnią się grubością ścianki. Ma to wpływ na odporność rury, sposób formowania i warunki pracy połączenia.
