Wąż hydrauliczny DN20 1SN ULTIMATE 135st. 105 bar

Przejdź do sekcji Opinie

68,25 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 20 mm = DN19/20 (3/4")
Przeznaczenie węża olej hydrauliczny
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 1SN jeden oplot stalowy
Ciśnienie robocze węża 105 bar
Temperatura pracy węża -40°C do +135°C (chwilowo +150°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Norma ISO 1307
Kolor węża niebieski

Opis

Wąż hydrauliczny DN20 1SN ULTIMATE 135st. 105 bar

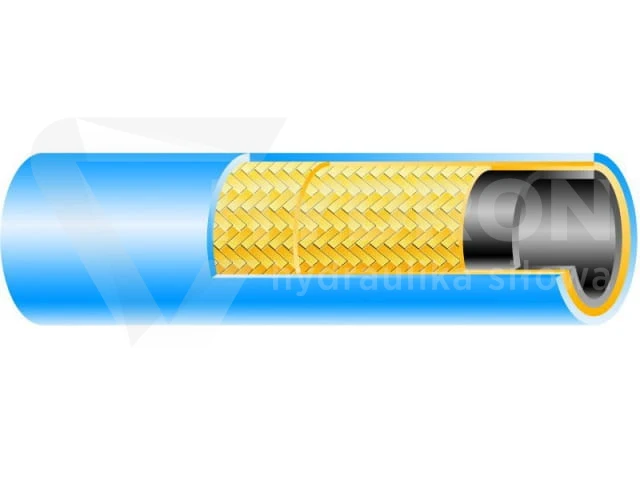

Konstrukcja przewodu hydraulicznego DN20 1SN

Wąż hydrauliczny DN20 1SN Ultimate 135°C 105 bar to elastyczny przewód wysokociśnieniowy przeznaczony do transportu oleju hydraulicznego w instalacjach przemysłowych i mobilnych. Oznaczenie DN20 wskazuje na średnicę nominalną wewnętrzną około 20 mm, co pozwala na uzyskanie większego przepływu medium w porównaniu do mniejszych średnic, przy zachowaniu stabilności pracy układu. Budowa typu 1SN oznacza pojedynczy stalowy oplot wzmacniający, który zapewnia odporność na ciśnienie robocze do 105 bar. Rdzeń wykonany jest z gumy syntetycznej odpornej na oleje mineralne, natomiast warstwa zewnętrzna została zaprojektowana z myślą o pracy w podwyższonej temperaturze do 135°C. Konstrukcja odpowiada wymaganiom norm EN 853 1SN oraz ISO 1436, które definiują parametry wytrzymałościowe i bezpieczeństwo użytkowania.

Zastosowanie węża hydraulicznego DN20 105 bar w praktyce

Wąż hydrauliczny DN20 1SN 105 bar stosowany jest w układach zasilających siłowniki hydrauliczne, rozdzielacze oraz elementy wykonawcze w maszynach rolniczych, budowlanych i przemysłowych. Ze względu na większą średnicę nominalną znajduje zastosowanie tam, gdzie wymagany jest wyższy przepływ objętościowy przy umiarkowanym ciśnieniu. Podwyższona odporność temperaturowa do 135°C sprawia, że przewód może być stosowany w instalacjach pracujących w warunkach zwiększonego obciążenia cieplnego. Jest to szczególnie istotne w maszynach pracujących ciągle, gdzie temperatura oleju hydraulicznego może znacząco wzrastać.

Różnice między DN20 1SN a innymi wariantami przewodów

W porównaniu z przewodami 2SN, wąż 1SN jest lżejszy i bardziej elastyczny, co ułatwia prowadzenie w ograniczonej przestrzeni. Jednak jego ciśnienie robocze 105 bar wskazuje, że jest przeznaczony do układów o średnim obciążeniu. W systemach narażonych na wysokie skoki ciśnienia lub pracę impulsową należy rozważyć węże z podwójnym oplotem stalowym. Wersja Ultimate 135°C odróżnia się od standardowych przewodów 1SN zwiększoną odpornością cieplną, co przekłada się na dłuższą żywotność w trudnych warunkach pracy i mniejsze ryzyko degradacji gumy.

Błędy doboru przewodu hydraulicznego DN20

Najczęstszy błąd polega na nieuwzględnieniu rzeczywistego ciśnienia roboczego i temperatury medium. Dobór przewodu wyłącznie na podstawie średnicy DN20 bez analizy parametrów instalacji może prowadzić do skrócenia żywotności węża. Należy również przestrzegać minimalnego promienia gięcia oraz unikać skręcania przewodu podczas montażu. Równie istotna jest jakość zakucia. Niewłaściwie dobrane tuleje zaciskowe lub nieprawidłowo wykonane zakucie mogą powodować nieszczelności i awarie całego układu hydraulicznego.

Produkcja przewodów hydraulicznych na wymiar w Hydron

Hydron oferuje wąż hydrauliczny DN20 1SN Ultimate 135°C 105 bar zarówno w odcinkach handlowych, jak i w formie gotowych przewodów zakuwanych zgodnie ze specyfikacją klienta. Możliwe jest dopasowanie długości, rodzaju końcówek oraz konfiguracji do konkretnej maszyny lub instalacji. Stała dostępność magazynowa oraz wsparcie techniczne pozwalają na szybkie przygotowanie przewodu i ograniczenie przestojów w pracy.

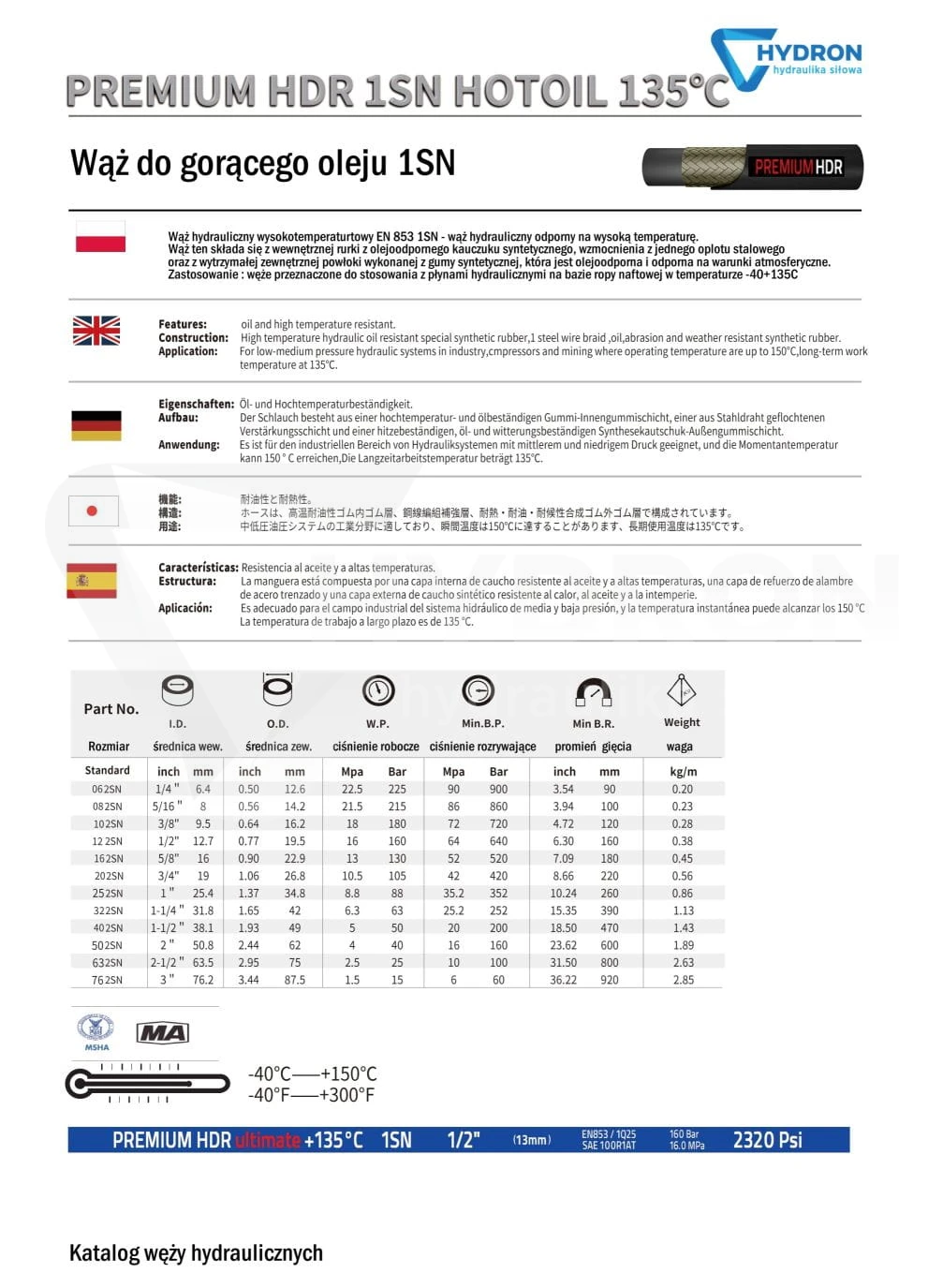

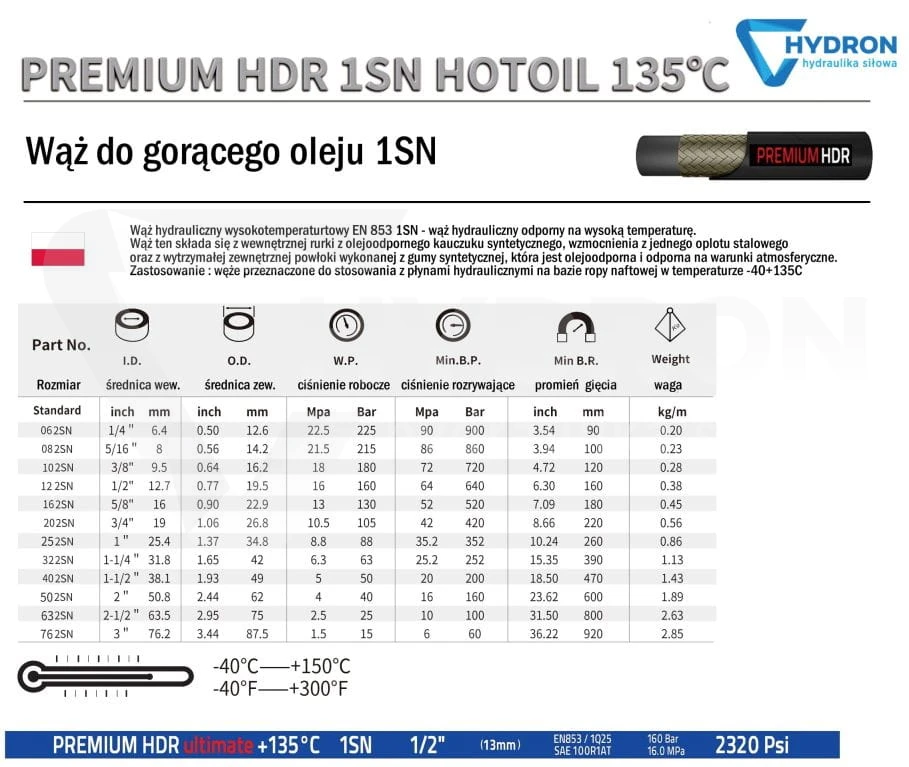

Wysokotemperaturowy węż hydrauliczny

201SN ULTIMATE Wąż hydrauliczny z 1 stalowymi oplotami
Średnica wew: 20mm
Średnia zew: 27,5mm
Ciśnienie: 105 BAR

Warstwa wewnętrzna: specjalna guma syntetyczna odporna na oleje hydrauliczne o wysokiej temperaturze.
Wzmocnienie: 1 oplot stalowy o wysokiej wytrzymałości.
Warstwa zewnętrzna: specjalna guma syntetyczna odporna na oleje, ścieranie i warunki atmosferyczne.
Zakres temperatur: -50ºC do +135ºC, okresowo do +150ºC.

Zastosowanie: wąż dla średnio i niskociśnieniowych systemów hydraulicznych w przemyśle, sprężarkach i górnictwie gdzie temperatury pracy nie przekraczają +150°C.

Normy: DIN EN 853 1 SN / TS 6387 EN 853 1 SN, SAE 100 R1 AT - R1 ATS / ISO 1436:2009, EN 853 / ISO 1436 / ISO 6805 / EN 13463-1, EN 1804-3 / ISO 1307.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.
