Wąż hydrauliczny DN50 1SN VULCAN 135st. 40bar

Przejdź do sekcji Opinie

190,50 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 50 mm = DN50 (2")
Przeznaczenie węża olej hydrauliczny
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 1SN jeden oplot stalowy
Ciśnienie robocze węża 40 bar
Temperatura pracy węża -40°C do +135°C (chwilowo +150°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża niebieski

Opis

Wąż hydrauliczny VULCAN DN50 1SN 40 bar do gorącego oleju 135°C

Wąż hydrauliczny VULCAN DN50 1SN to przewód z jednym oplotem stalowym do transportu oleju hydraulicznego w instalacjach pracujących w podwyższonej temperaturze. Średnica nominalna DN50 odpowiada rozmiarowi 2 cali, a maksymalne ciśnienie robocze wynosi 40 bar. Specjalna konstrukcja wysokotemperaturowa pozwala na pracę od -40°C do +135°C, krótkotrwale do +150°C. Niebieska zewnętrzna powłoka z kauczuku syntetycznego chroni wąż przed ścieraniem, działaniem ozonu i czynników atmosferycznych. Przewód jest przeznaczony do wykonywania zakuwanych połączeń hydraulicznych.

Parametry techniczne węża VULCAN DN50

Typ: wąż hydrauliczny 1SN, jeden oplot stalowy.
Rozmiar: DN50 (2 cale).
Średnica zewnętrzna: 63,5 mm.
Ciśnienie robocze: 40 bar (4 MPa).
Temperatura pracy: od -40°C do +135°C, krótkotrwale +150°C.
Minimalny promień gięcia: 630 mm.
Warstwa wewnętrzna: kauczuk syntetyczny do oleju hydraulicznego.
Wzmocnienie: pojedynczy oplot z drutu stalowego.
Osłona zewnętrzna: niebieska guma syntetyczna.
Konstrukcja według EN 853 1SN.

Zastosowanie do gorącego oleju hydraulicznego

Wąż VULCAN DN50 1SN jest przeznaczony przede wszystkim do przesyłania oleju hydraulicznego, także w układach, w których występuje podwyższona temperatura medium. Duża średnica nominalna sprawdza się w przewodach powrotnych i połączeniach agregatów hydraulicznych, zbiorników oraz urządzeń przemysłowych, o ile ciśnienie i warunki pracy mieszczą się w dopuszczalnych granicach. Może być stosowany w maszynach rolniczych, budowlanych i instalacjach przemysłowych. Dobór do konkretnego oleju należy potwierdzić na podstawie jego właściwości oraz wymagań producenta przewodu.

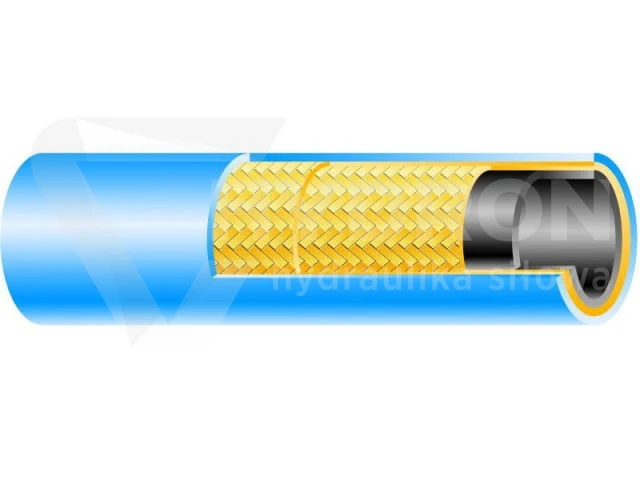

Konstrukcja 1SN z jednym oplotem stalowym

Rdzeń z kauczuku syntetycznego stanowi warstwę kontaktującą się z olejem. Pojedynczy oplot z drutu stalowego odpowiada za wytrzymałość ciśnieniową, a gumowa osłona zewnętrzna chroni konstrukcję przed czynnikami środowiskowymi. Wąż jednooplotowy 1SN jest przeznaczony do innych obciążeń niż przewody dwuoplotowe 2SN. Dobór nie powinien opierać się wyłącznie na średnicy, lecz także na ciśnieniu roboczym, temperaturze, promieniu gięcia i wymaganej trwałości zespołu.

Odporność na temperaturę do +135°C

Wersja VULCAN została zaprojektowana do pracy ciągłej w zakresie od -40°C do +135°C, z możliwością krótkotrwałego osiągnięcia +150°C. Temperatura szczytowa nie oznacza dopuszczenia do stałej eksploatacji przy +150°C. W instalacjach z gorącym olejem trzeba uwzględniać zarówno temperaturę medium, jak i warunki zewnętrzne. Należy również sprawdzić odporność uszczelnień, końcówek oraz ciśnienie dopuszczalne dla kompletnego zespołu.

Wymiary i prowadzenie węża DN50

Nominalna średnica wewnętrzna DN50 odpowiada przyłączu 2-calowemu, a średnica zewnętrzna wersji VULCAN wynosi 63,5 mm. Minimalny promień gięcia to 630 mm. Należy go zachować podczas montażu, unikając ostrych załamań, skręcania przewodu i naprężeń przy końcówkach. Zbyt mały promień gięcia może powodować uszkodzenia warstw i skrócenie trwałości przewodu.

Zakuwanie przewodu hydraulicznego

Wąż DN50 1SN można wykorzystać do wykonania gotowego przewodu z odpowiednimi końcówkami hydraulicznymi i tulejkami zaciskowymi. Parametry zakuwania muszą być dobrane do konkretnego modelu węża i systemu złączy. Nie należy bez sprawdzenia przenosić ustawień z innych średnic ani przewodów 2SN. Po wykonaniu połączenia należy przeprowadzić wymaganą kontrolę szczelności i ocenić zgodność zespołu z warunkami instalacji.

Najważniejsze zalety VULCAN 1SN DN50

Średnica nominalna DN50 (2 cale) do połączeń o dużym przekroju.
Ciśnienie robocze do 40 bar.
Praca w temperaturze do +135°C, krótkotrwale +150°C.
Wzmocnienie jednym oplotem stalowym.
Warstwa wewnętrzna z kauczuku syntetycznego odpornego na olej.
Niebieska osłona odporna na ścieranie i czynniki atmosferyczne.
Minimalny promień gięcia 630 mm określony dla wariantu VULCAN.
Możliwość wykonania przewodu z zakuwanymi końcówkami.

Specyfikacja techniczna

Parametr	Wartość
Marka / model	VULCAN 1SN
Średnica nominalna	DN50 (2 cale)
Średnica zewnętrzna	63,5 mm
Ciśnienie robocze	40 bar (4 MPa)
Temperatura	-40°C do +135°C, chwilowo +150°C
Promień gięcia	630 mm
Budowa	Guma syntetyczna, jeden oplot stalowy
Kolor osłony	Niebieski
Norma konstrukcyjna	EN 853 1SN

Najczęściej zadawane pytania (FAQ)

Do jakiej temperatury można stosować wąż VULCAN DN50?

Dopuszczalna temperatura pracy ciągłej wynosi do +135°C, a krótkotrwała temperatura szczytowa do +150°C. Warunki pracy całego zespołu powinny uwzględniać odporność końcówek i uszczelnień.
