Wąż hydrauliczny do gorącego oleju ULTIMATE 1SN DN10 ( 3/8" )

Wąż hydrauliczny jednoplotowy (1SN) ULTIMATE wzmocniony jednym oplotem z drutu wewnątrz węża. Jeden z najlepszych węży dostępnych na polskim rynku. Wąż posiada certyfikat jakości. Wąż można stosować we wszystkich branżach i gałęziach przemysłu. Węże przekraczają normę EN853 1SN, spełniają normę ISO 18752 BC, impuls 500000 cykli. Węże 1SN posiadają mniejszy promień gięcie oraz są bardziej elastyczny niż węże 2SN. Wąż składa się z wewnętrznej rurki z specjalnej gumy syntetycznej odpornej na gorący olej do +135°C chwilowo do +150°C ., wzmocnienia z jednego oplotu stalowego oraz wytrzymałej zewnętrznej powłoki wykonanej z specjalnej gumy syntetycznej odpornej na oleje, ścieranie, warunki atmosferyczne i przecieki igiełkowe. Wąż 1SN, może być zastąpiony przez wąż z dwoma oplotami stalowymi ( większa odporność na ciśnienie ). Do zaciskania węży jednooplotowych polecamy tulejki zaciskowe 1SN, dedykowane do niego lub tuleje uniwersalne.  Wąż 1SN jest wężem, którego powierzchnia jest bandażowana

Czym jest wąż hydrauliczny DN10 1SN 180 bar 135°C

Wąż hydrauliczny DN10 1SN 180 bar 135°C to przewód wysokociśnieniowy przeznaczony do pracy w układach hydrauliki siłowej, w których medium stanowi olej hydrauliczny pod ciśnieniem roboczym do 180 bar. Oznaczenie DN10 wskazuje średnicę nominalną przelotu, natomiast 1SN oznacza konstrukcję z jednym oplotem stalowym. Wersja Ultimate 135°C została zaprojektowana do pracy w podwyższonej temperaturze, co odróżnia ją od standardowych przewodów hydraulicznych 1SN. Produkt spełnia wymagania normy EN 853 1SN oraz odpowiada standardom ISO i SAE stosowanym w branży hydrauliki siłowej. Konstrukcja obejmuje wewnętrzną warstwę z gumy odpornej na oleje hydrauliczne, pojedynczy oplot stalowy zapewniający wytrzymałość ciśnieniową oraz zewnętrzną warstwę odporną na ścieranie i czynniki atmosferyczne.

Zasada działania i budowa przewodu

Wąż hydrauliczny DN10 1SN pracuje jako elastyczny element przesyłowy pomiędzy pompą, rozdzielaczem a siłownikiem hydraulicznym. Ciśnienie generowane przez pompę przenoszone jest przez medium hydrauliczne do elementu wykonawczego. Oplot stalowy przejmuje obciążenia wynikające z ciśnienia roboczego, natomiast warstwa zewnętrzna zabezpiecza przewód przed uszkodzeniami mechanicznymi. Wersja przystosowana do temperatury 135°C znajduje zastosowanie w maszynach pracujących w trudnych warunkach cieplnych, np. w przemyśle, rolnictwie czy w aplikacjach, gdzie olej hydrauliczny osiąga podwyższone temperatury pracy.

Zastosowanie węża hydraulicznego DN10 1SN

Wąż hydrauliczny DN10 1SN 180 bar stosowany jest w instalacjach hydrauliki siłowej w maszynach budowlanych, rolniczych, przemysłowych oraz w pojazdach specjalistycznych. Sprawdza się w układach zasilania siłowników hydraulicznych, silników hydraulicznych oraz w liniach powrotnych i zasilających o umiarkowanym ciśnieniu. Może być konfekcjonowany z wykorzystaniem końcówek do węży hydraulicznych zgodnych z normami metrycznymi, BSP, NPT czy ORFS. W Hydron przewody te są dostępne zarówno na metry, jak i jako gotowe przewody hydrauliczne z zakutymi końcówkami, przygotowane według specyfikacji klienta.

Różnice między wersją 135°C a standardowym wężem 1SN

Podstawową różnicą pomiędzy wersją Ultimate 135°C a klasycznym wężem 1SN jest zakres temperatury pracy. Standardowe węże hydrauliczne 1SN najczęściej pracują do około 100°C, natomiast model 135°C pozwala na bezpieczne użytkowanie w wyższej temperaturze medium. W praktyce oznacza to większą odporność na starzenie materiału, mniejsze ryzyko pęknięć przy wysokiej temperaturze oraz dłuższą żywotność w wymagających aplikacjach. To rozwiązanie rekomendowane tam, gdzie tradycyjny wąż mógłby ulec szybszej degradacji.

Najczęstsze błędy przy doborze przewodu DN10

Częstym błędem jest dobór przewodu wyłącznie na podstawie średnicy, bez uwzględnienia ciśnienia roboczego oraz temperatury pracy. Wąż hydrauliczny DN10 1SN 180 bar nie powinien być stosowany w aplikacjach przekraczających jego parametry nominalne. Należy również zwrócić uwagę na minimalny promień gięcia, kompatybilność z typem medium oraz prawidłowy dobór końcówek i tulei zaciskowych. Nieprawidłowe zakucie może obniżyć trwałość całego układu hydraulicznego. Zespół Hydron wspiera klientów na każdym etapie – od doboru przewodu, przez dobór złączek hydraulicznych, aż po profesjonalne zakuwanie węży na certyfikowanych maszynach.

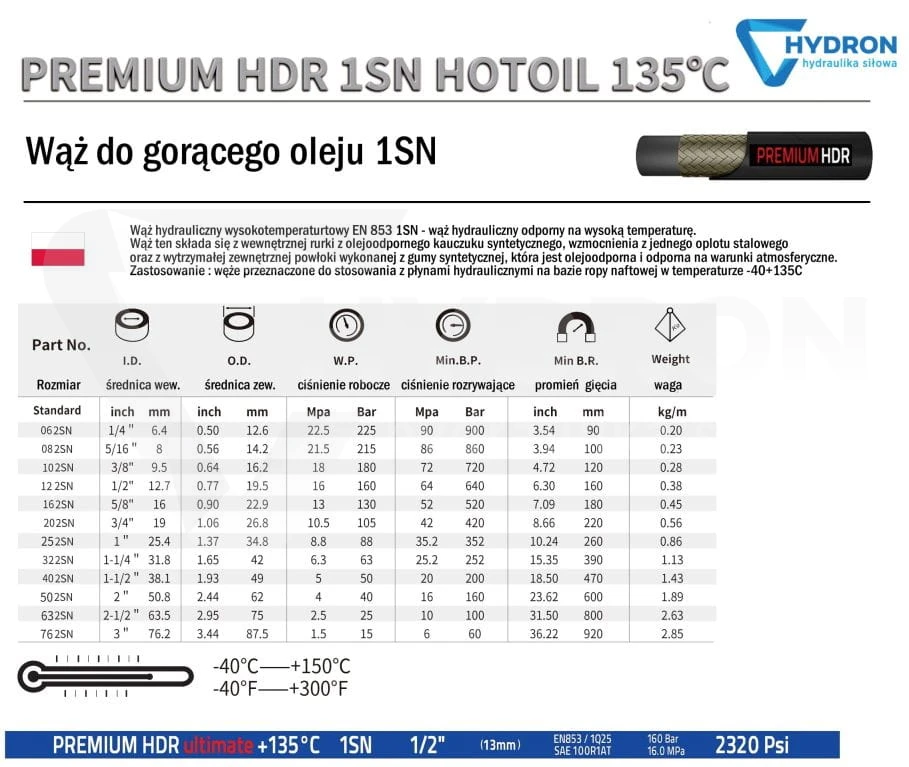

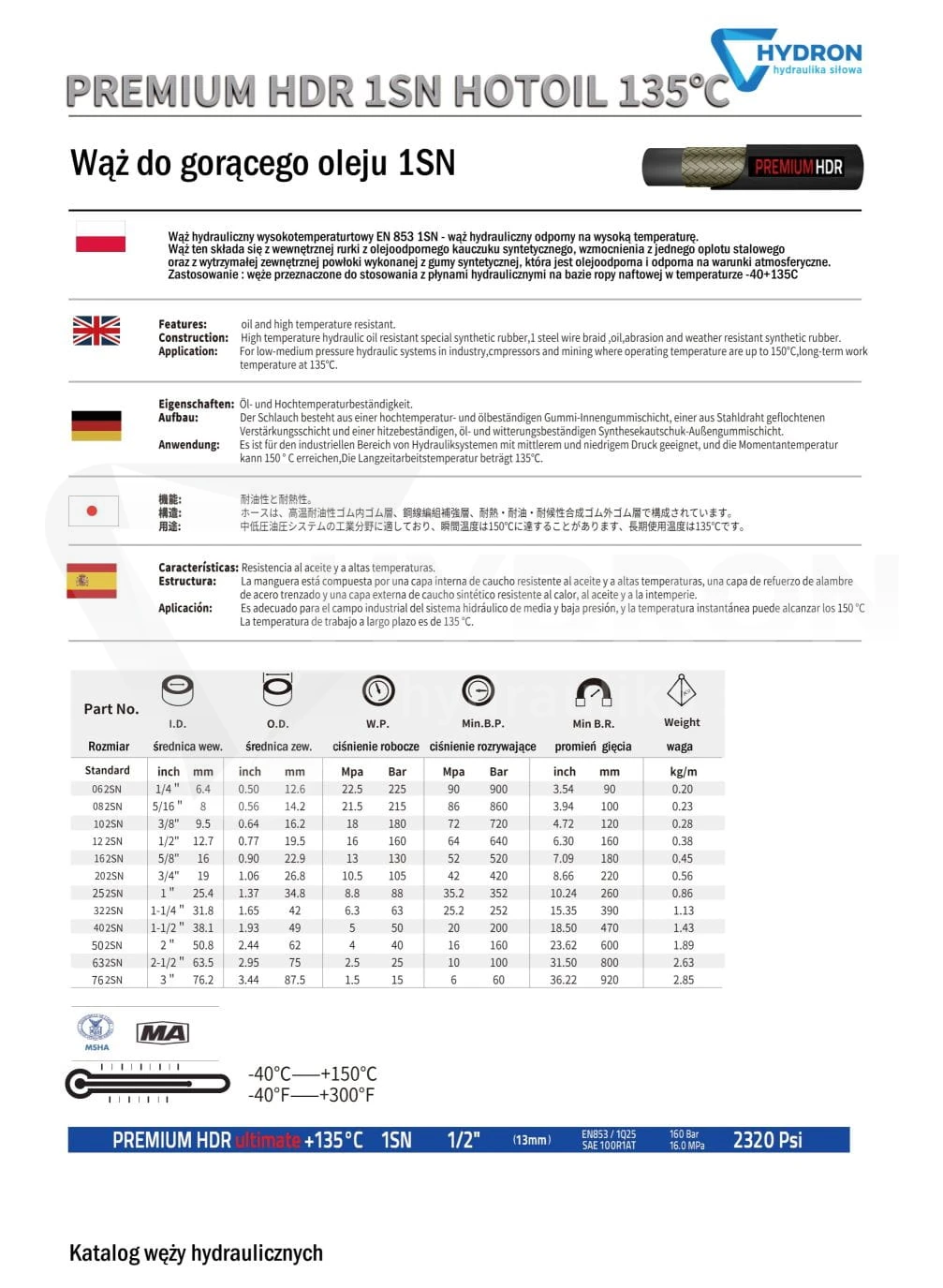

Dane techniczne węża :

• Średnica wewnętrzna węża - 10mm ( fi10mm ) czyli 3/8" cala

• Średnica zewnętrzna węża : 16,2mm

• Ciśnienie robocze : 180 bar / 18 MPa

• Ciśnienie rozrywające :  720 bar / 72 MPa

• Minimalny promień gięcia : 120mm / 4,72 cala

• Kolor węża : niebieski

• Waga węża : 0,28   kg/m

• Temperatura pracy węża : od -50°C do +135°C

• Normy wykonania węży 1SN : EN 853 / SAE J517 100R1AT

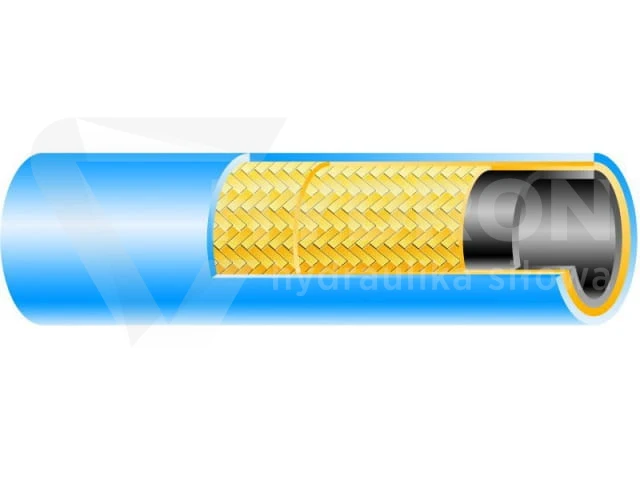

Budowa węża jednooplotowego  :

• Warstwa wewnętrzna : Guma barwy czarnej z kauczuku syntetycznego odporna na działanie olejów, gorącego oleju do +135°C okresowo do +150°C

• Wzmocnienie  : Jeden oplot z drutu stalowego o wysokiej wytrzymałości.

• Warstwa zewnętrzna : Guma barwy niebieskiej z kauczuku syntetycznego odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu.

Zastosowanie węży 1SN :

• Węże hydrauliczne z jednym oplotem stalowym mogą być stosowane do:

• płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C)

• wody (od 0°C do +80C),

• sprężonego powietrza (od 0°C do +135°C).

Wąż posiada CERTYFIKAT JAKOŚCI !

Wąż występuje w oryginalnych wiązkach/rolkach po 50mb (można zamawiać mniej)

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek - cena za 1 mb.

FAQ

Jakie jest zastosowanie węża hydraulicznego DN10 1SN 180 bar?
Stosowany jest w układach hydrauliki siłowej do zasilania siłowników i innych elementów wykonawczych w maszynach rolniczych, budowlanych i przemysłowych.

Czy wąż hydrauliczny DN10 1SN 180 bar nadaje się do wysokiej temperatury?
Tak, wersja 135°C jest przystosowana do pracy w podwyższonej temperaturze w porównaniu do standardowych przewodów 1SN.

Jak dobrać wąż hydrauliczny DN10 do swojej maszyny?
Należy uwzględnić ciśnienie robocze, temperaturę medium, rodzaj końcówek oraz promień gięcia. W Hydron zapewniamy wsparcie techniczne w doborze odpowiedniego rozwiązania.

Ile kosztuje wąż hydrauliczny DN10 1SN 180 bar?
Cena zależy od długości przewodu oraz ewentualnego zakucia końcówek. Aktualna cena widoczna jest na stronie produktu.
