Wąż hydrauliczny ULTIMATE 1SN DN8 ( 5/16" )

Wąż hydrauliczny jednoplotowy (1SN) ULTIMATE wzmocniony jednym oplotem z drutu wewnątrz węża. Jeden z najlepszych węży dostępnych na polskim rynku. Wąż posiada certyfikat jakości. Wąż można stosować we wszystkich branżach i gałęziach przemysłu. Węże przekraczają normę EN853 1SN, spełniają normę ISO 18752 BC, impuls 500000 cykli. Węże 1SN posiadają mniejszy promień gięcie oraz są bardziej elastyczny niż węże 2SN. Wąż składa się z wewnętrznej rurki z specjalnej gumy syntetycznej odpornej na gorący olej do +135°C chwilowo do +150°C ., wzmocnienia z jednego oplotu stalowego oraz wytrzymałej zewnętrznej powłoki wykonanej z specjalnej gumy syntetycznej odpornej na oleje, ścieranie, warunki atmosferyczne i przecieki igiełkowe. Wąż 1SN, może być zastąpiony przez wąż z dwoma oplotami stalowymi ( większa odporność na ciśnienie ). Do zaciskania węży jednooplotowych polecamy tulejki zaciskowe 1SN, dedykowane do niego lub tuleje uniwersalne.  Wąż 1SN jest wężem, którego powierzchnia jest bandażowana.

Czym jest wąż hydrauliczny DN08 1SN

Wąż hydrauliczny DN08 1SN o ciśnieniu roboczym 215 bar jest elastycznym przewodem stosowanym w instalacjach hydrauliki siłowej do transportu oleju hydraulicznego pod wysokim ciśnieniem. Oznaczenie DN08 wskazuje średnicę wewnętrzną przewodu wynoszącą około 8 mm, natomiast symbol 1SN oznacza konstrukcję z jednym stalowym oplotem wzmacniającym. Tego typu przewody są szeroko stosowane w układach hydraulicznych maszyn rolniczych, urządzeń budowlanych oraz instalacji przemysłowych. W praktyce wąż hydrauliczny DN08 stanowi element elastycznego połączenia pomiędzy komponentami instalacji hydraulicznej, takimi jak pompy hydrauliczne, rozdzielacze hydrauliczne, siłowniki hydrauliczne czy zawory hydrauliczne. Dzięki swojej konstrukcji przewód zachowuje wysoką odporność na ciśnienie robocze przy jednoczesnym zachowaniu dobrej elastyczności, co ma duże znaczenie w instalacjach o zmiennym obciążeniu.

Budowa przewodu hydraulicznego 1SN

Wąż hydrauliczny DN08 1SN posiada wielowarstwową konstrukcję zapewniającą szczelność oraz odporność na wysokie ciśnienie robocze. Warstwa wewnętrzna wykonana jest z gumy syntetycznej odpornej na olej hydrauliczny oraz media stosowane w hydraulice siłowej. Materiał ten zapewnia trwałość przewodu i stabilność transportowanego medium. Elementem wzmacniającym przewodu jest stalowy oplot wykonany z drutu o wysokiej wytrzymałości. W przypadku węży typu 1SN zastosowany jest jeden oplot stalowy, który zapewnia dobrą odporność na ciśnienie przy zachowaniu elastyczności przewodu. Zewnętrzna warstwa wykonana jest z gumy syntetycznej odpornej na ścieranie, olej oraz czynniki atmosferyczne, dzięki czemu przewód może pracować w trudnych warunkach eksploatacyjnych.

Normy stosowane w wężach hydraulicznych 1SN

Węże hydrauliczne typu 1SN produkowane są zgodnie z międzynarodowymi normami określającymi parametry wytrzymałościowe oraz konstrukcyjne przewodów hydraulicznych. Najczęściej stosowaną normą jest EN 853 1SN, która określa wymagania dotyczące konstrukcji przewodu, minimalnych parametrów wytrzymałościowych oraz zakresu temperatur pracy. Norma ta jest powszechnie stosowana w hydraulice przemysłowej i mobilnej, a jej odpowiedniki funkcjonują również w systemach DIN oraz ISO. Dzięki temu węże hydrauliczne spełniające te standardy są kompatybilne z elementami instalacji hydraulicznych, takimi jak złączki hydrauliczne, końcówki do węży hydraulicznych czy tuleje zaciskowe stosowane podczas produkcji przewodów hydraulicznych.

Zastosowanie węża hydraulicznego DN08

Wąż hydrauliczny DN08 znajduje szerokie zastosowanie w instalacjach hydrauliki siłowej wykorzystywanych w różnych branżach przemysłowych. Przewody o tej średnicy bardzo często stosowane są w maszynach rolniczych, gdzie odpowiadają za transport oleju hydraulicznego pomiędzy elementami układu sterowania. W maszynach budowlanych takich jak koparki, ładowarki czy podnośniki hydrauliczne przewody DN08 zasilają siłowniki hydrauliczne oraz elementy sterujące instalacją hydrauliczną. W przemyśle węże hydrauliczne tego typu stosowane są w prasach hydraulicznych, maszynach produkcyjnych oraz instalacjach sterowania hydraulicznego. Podczas produkcji przewodów hydraulicznych przewody DN08 są bardzo często łączone z elementami takimi jak szybkozłącza hydrauliczne, końcówki hydrauliczne oraz różnego rodzaju złącza hydrauliczne stosowane w instalacjach wysokociśnieniowych.

Różnice między wężami 1SN i 2SN

Wąż hydrauliczny 1SN posiada jeden oplot stalowy i przeznaczony jest do pracy przy średnich oraz wysokich ciśnieniach roboczych. Jego największą zaletą jest dobra elastyczność oraz stosunkowo niewielki promień gięcia, co ułatwia prowadzenie instalacji hydraulicznej w ograniczonej przestrzeni. Węże hydrauliczne 2SN posiadają dwa oploty stalowe, dzięki czemu mogą pracować przy wyższych ciśnieniach roboczych. W instalacjach hydraulicznych o bardzo dużych obciążeniach stosowane są natomiast przewody wielooplotowe takie jak węże hydrauliczne 4SP lub 4SH. Dobór odpowiedniego przewodu hydraulicznego powinien uwzględniać parametry instalacji, takie jak ciśnienie robocze, temperatura pracy oraz wymagany przepływ oleju hydraulicznego w układzie.

Najczęstsze błędy przy doborze węży hydraulicznych

Jednym z częstych błędów jest zastosowanie przewodu o zbyt małej średnicy DN, co powoduje ograniczenie przepływu oleju hydraulicznego oraz zwiększenie strat ciśnienia w instalacji hydraulicznej. Drugim problemem jest stosowanie przewodów o zbyt niskim dopuszczalnym ciśnieniu roboczym w stosunku do parametrów pracy instalacji. Może to prowadzić do przyspieszonego zużycia przewodu lub jego uszkodzenia. Istotnym elementem jest również prawidłowy dobór komponentów montażowych. Wąż hydrauliczny powinien być zakończony odpowiednio dobranymi elementami, takimi jak końcówki do węży hydraulicznych oraz tuleje zaciskowe. Produkcja przewodów hydraulicznych wykonywana jest przy użyciu specjalistycznych urządzeń takich jak zakuwarki do węży hydraulicznych stosowane w warsztatach hydrauliki siłowej.

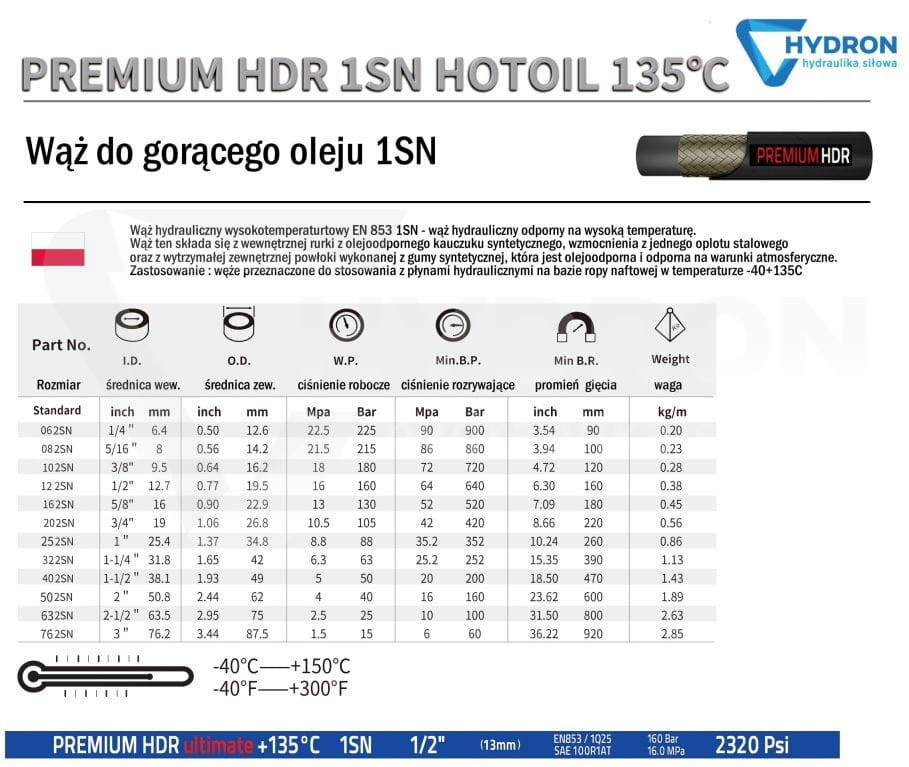

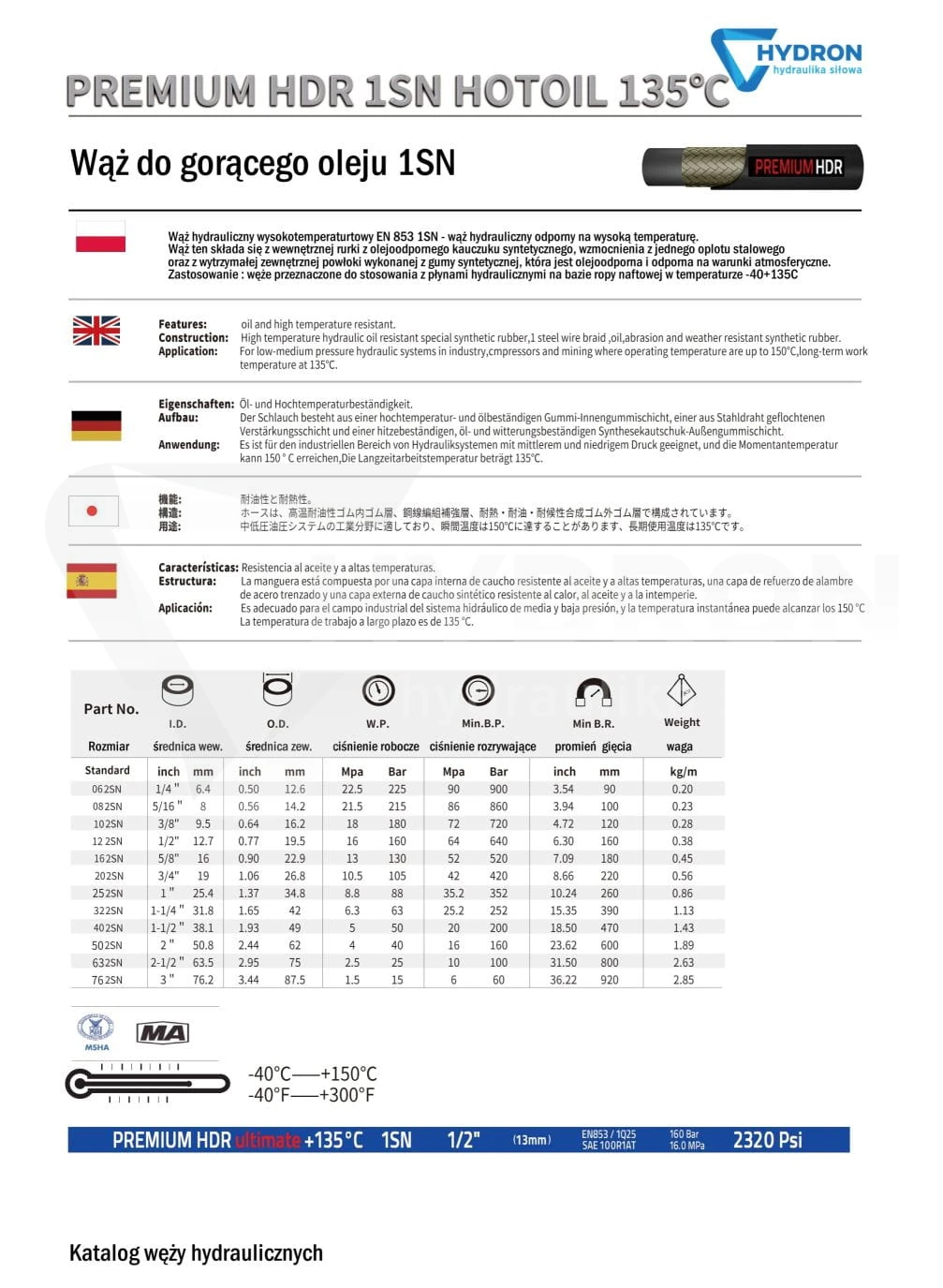

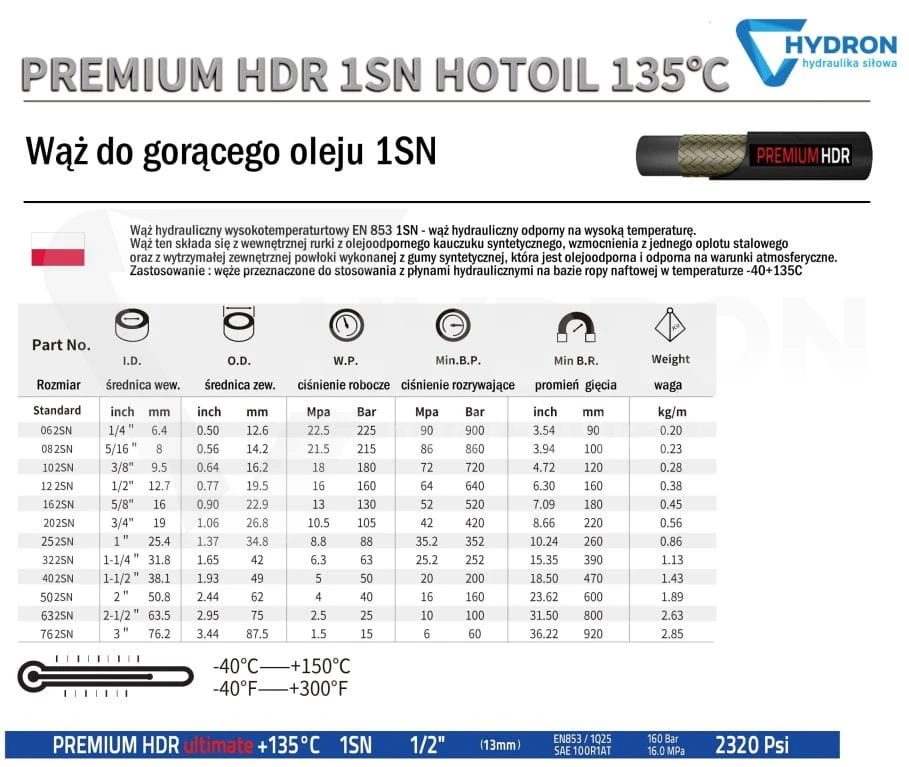

Dane techniczne węża :

• Średnica wewnętrzna węża - 8mm ( fi8mm ) czyli 5/16" cala

• Średnica zewnętrzna węża : 14,2mm

• Ciśnienie robocze : 215 bar / 21,5 MPa

• Ciśnienie rozrywające :  860 bar / 86 MPa

• Minimalny promień gięcia : 100mm / 3,94 cala

• Kolor węża : niebieski

• Waga węża : 0,23 kg/m

• Temperatura pracy węża : od -50°C do +135°C

• Normy wykonania węży 1SN : EN 853 / SAE J517 100R1AT

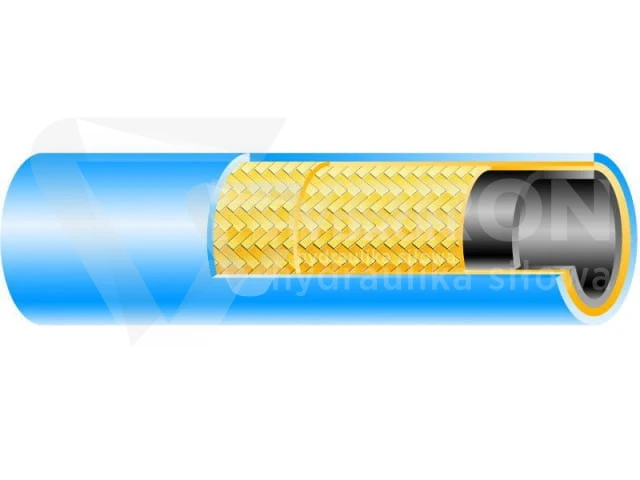

Budowa węża jednooplotowego  :

• Warstwa wewnętrzna : Guma barwy czarnej z kauczuku syntetycznego odporna na działanie olejów, gorącego oleju do +135°C okresowo do +150°C

• Wzmocnienie  : Jeden oplot z drutu stalowego o wysokiej wytrzymałości.

• Warstwa zewnętrzna : Guma barwy niebieskiej z kauczuku syntetycznego odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu.

Zastosowanie węży 1SN :

• Węże hydrauliczne z jednym oplotem stalowym mogą być stosowane do:

• płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C)

• wody (od 0°C do +80C),

• sprężonego powietrza (od 0°C do +135°C).

Wąż posiada CERTYFIKAT JAKOŚCI !

Wąż występuje w oryginalnych wiązkach/rolkach po 50mb (można zamawiać mniej)

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek - cena za 1 mb.

FAQ

Jakie zastosowanie ma wąż hydrauliczny DN08
Wąż hydrauliczny DN08 stosowany jest w instalacjach hydrauliki siłowej maszyn rolniczych, budowlanych oraz urządzeń przemysłowych.

Czy wąż hydrauliczny 1SN można zastąpić wężem 2SN
Wąż 2SN posiada dwa oploty stalowe i jest przeznaczony do pracy przy wyższych ciśnieniach roboczych.

Jak dobrać odpowiedni wąż hydrauliczny
Dobór przewodu hydraulicznego powinien uwzględniać średnicę DN, ciśnienie robocze, temperaturę pracy oraz kompatybilność z elementami instalacji hydraulicznej.

Czy przewody hydrauliczne można samodzielnie produkować
Produkcja przewodów hydraulicznych wymaga zastosowania odpowiednich tulei zaciskowych, końcówek hydraulicznych oraz profesjonalnych zakuwarek do węży hydraulicznych.
