Wąż hydrauliczny DN32 1SN ULTIMATE 135st. 63 bar

Przejdź do sekcji Opinie

98,44 zł

Ceny podane bez kosztów dostawy.

Ilość

mb.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Średnica wewnętrzna węża Ø wąż Fi 32 mm = DN32 (1.1/4")
Przeznaczenie węża olej hydrauliczny
Materiał wykonania NBR ( guma )
Typ węża / wzmocnienia 1SN jeden oplot stalowy
Ciśnienie robocze węża 63 bar
Temperatura pracy węża -40°C do +135°C (chwilowo +150°C)
Mocowanie końcówki zakucie na prasie hydraulicznej
Kolor węża niebieski

Opis

Wąż hydrauliczny ULTIMATE 1SN DN32 ( 1 1/4" )

Wąż hydrauliczny jednoplotowy (1SN) ULTIMATE wzmocniony jednym oplotem z drutu wewnątrz węża. Jeden z najlepszych węży dostępnych na polskim rynku. Wąż posiada certyfikat jakości. Wąż można stosować we wszystkich branżach i gałęziach przemysłu. Węże przekraczają normę EN853 1SN, spełniają normę ISO 18752 BC, impuls 500000 cykli. Węże 1SN posiadają mniejszy promień gięcie oraz są bardziej elastyczny niż węże 2SN. Wąż składa się z wewnętrznej rurki z specjalnej gumy syntetycznej odpornej na gorący olej do +135°C chwilowo do +150°C ., wzmocnienia z jednego oplotu stalowego oraz wytrzymałej zewnętrznej powłoki wykonanej z specjalnej gumy syntetycznej odpornej na oleje, ścieranie, warunki atmosferyczne i przecieki igiełkowe. Wąż 1SN, może być zastąpiony przez wąż z dwoma oplotami stalowymi ( większa odporność na ciśnienie ). Do zaciskania węży jednooplotowych polecamy tulejki zaciskowe 1SN, dedykowane do niego lub tuleje uniwersalne. Wąż 1SN jest wężem, którego powierzchnia jest bandażowana

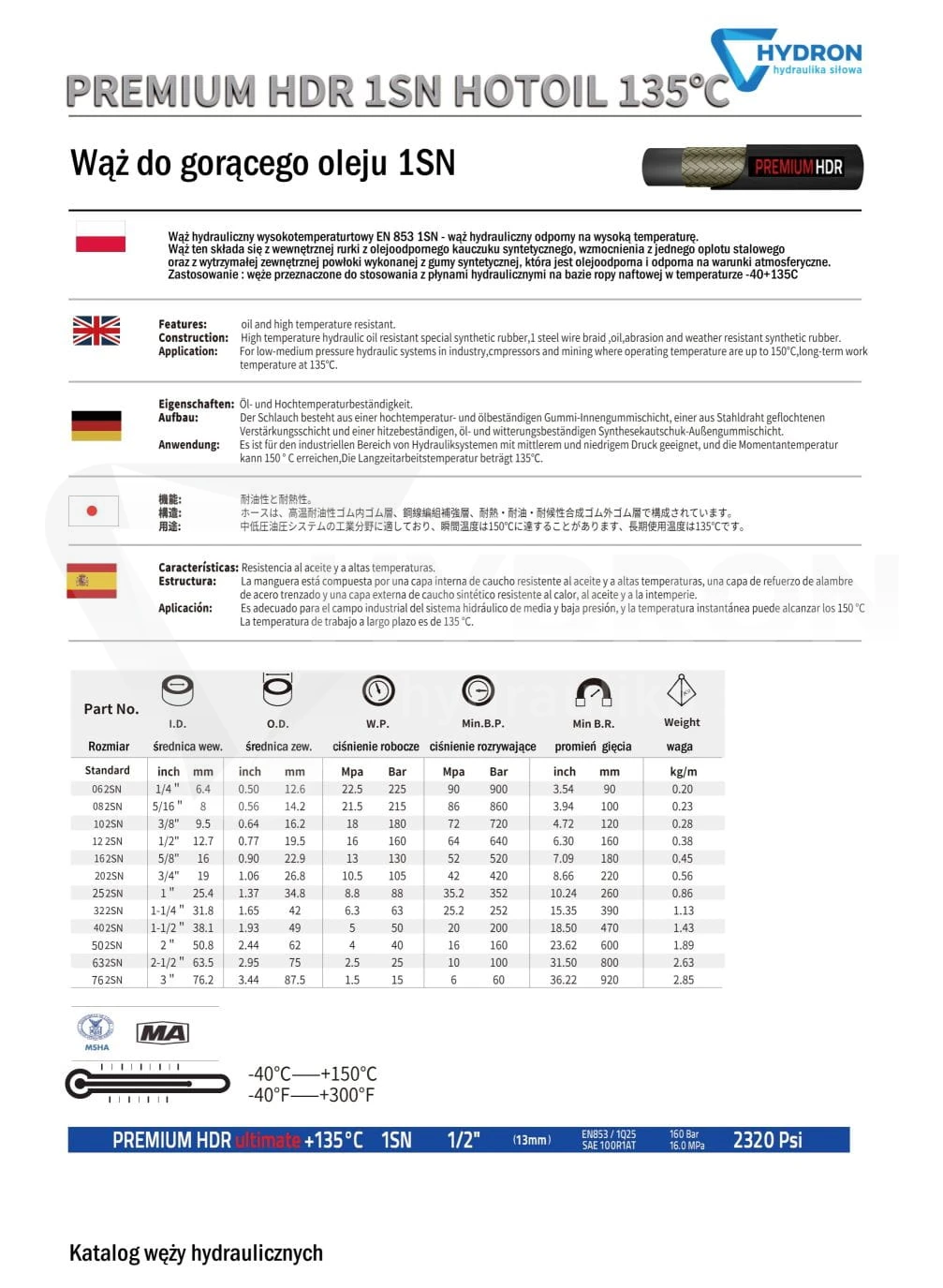

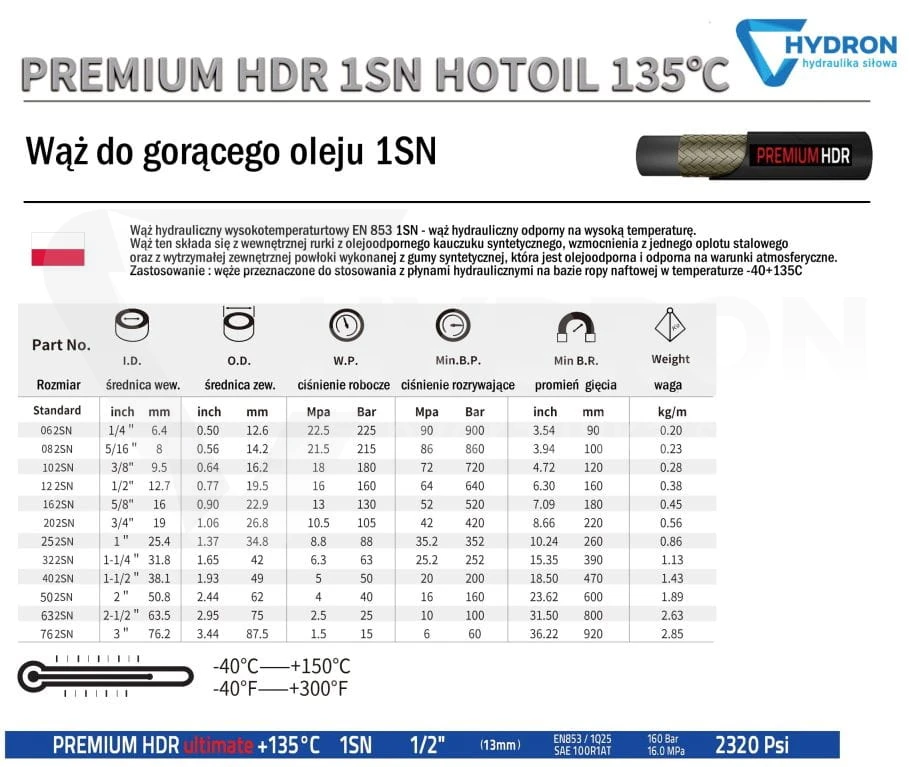

Dane techniczne węża :

Średnica wewnętrzna węża - 32mm ( fi32mm ) czyli 1 1/4" cala
Średnica zewnętrzna węża : 42mm
Ciśnienie robocze : 63 bar / 6,3 MPa
Ciśnienie rozrywające : 252 bar / 25,2 MPa
Minimalny promień gięcia : 390mm / 15,35 cala
Kolor węża : niebieski
Waga węża : 1,13 kg/m
Temperatura pracy węża : od -50°C do +135°C
Normy wykonania węży 1SN : EN 853 / SAE J517 100R1AT

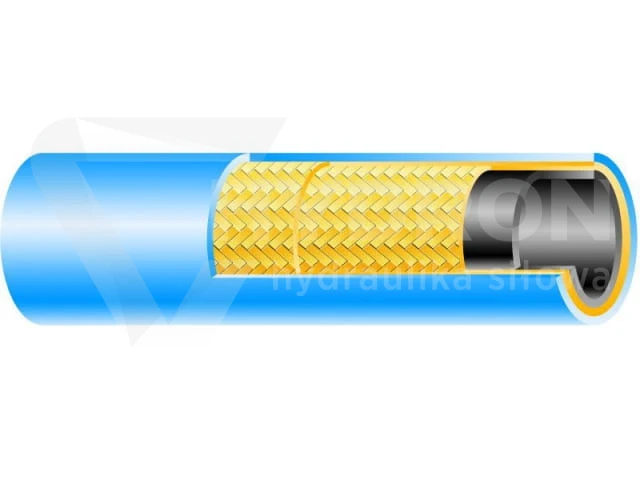

Budowa węża jednooplotowego :

Warstwa wewnętrzna : Guma barwy czarnej z kauczuku syntetycznego odporna na działanie olejów, gorącego oleju do +135°C okresowo do +150°C
Wzmocnienie : Jeden oplot z drutu stalowego o wysokiej wytrzymałości.
Warstwa zewnętrzna : Guma barwy niebieskiej z kauczuku syntetycznego odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu.

Zastosowanie węży 1SN :

Węże hydrauliczne z jednym oplotem stalowym mogą być stosowane do:
płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C)
wody (od 0°C do +80C),
sprężonego powietrza (od 0°C do +135°C)

Wąż posiada CERTYFIKAT JAKOŚCI !

Wąż występuje w oryginalnych wiązkach/rolkach po 50mb (można zamawiać mniej)

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek - cena za 1 mb.

Wąż hydrauliczny DN32 1SN do pracy w podwyższonej temperaturze

Wąż hydrauliczny DN32 1SN Ultimate 135°C 63 bar to przewód przeznaczony do pracy w układach hydrauliki siłowej, w których wymagany jest większy przepływ medium oraz odporność na podwyższoną temperaturę oleju. Oznaczenie DN32 odpowiada średnicy wewnętrznej 32 mm (1 1/4"), co predysponuje ten model do zastosowań w liniach zasilających oraz powrotnych w agregatach hydraulicznych, instalacjach przemysłowych i maszynach o większym zapotrzebowaniu na przepływ. Konstrukcja 1SN oznacza jeden oplot stalowy jako warstwę wzmacniającą. W praktyce jest to klasyczny wąż hydrauliczny jednooplotowy zgodny z normą EN 853 1SN, stosowany w systemach średnio- i niskociśnieniowych. Wersja Ultimate 135°C została zaprojektowana z myślą o pracy w wyższych temperaturach niż standardowe węże hydrauliczne 1SN, co ma realne znaczenie w instalacjach, w których olej hydrauliczny osiąga wysokie temperatury podczas intensywnej eksploatacji.

Budowa przewodu i kompatybilność z osprzętem

Warstwa wewnętrzna wykonana jest z gumy NBR odpornej na działanie olejów hydraulicznych. To ona odpowiada za szczelność przewodu oraz stabilność parametrów w kontakcie z medium. Wzmocnienie w postaci jednego oplotu stalowego przejmuje obciążenia wynikające z ciśnienia roboczego 63 bar i ogranicza rozszerzalność przewodu pod obciążeniem. Zewnętrzna powłoka z gumy syntetycznej zabezpiecza wąż przed ścieraniem i wpływem czynników zewnętrznych. Niebieski kolor pozwala szybko zidentyfikować wersję wysokotemperaturową wśród innych węży hydraulicznych dostępnych w magazynie. Wąż DN32 1SN przeznaczony jest do wykonywania gotowych przewodów hydraulicznych poprzez zakucie na prasie. W praktyce oznacza to konieczność zastosowania odpowiednich tulei zaciskowych oraz końcówek do zakuwania węży hydraulicznych dopasowanych do konstrukcji 1SN. Prawidłowy dobór elementów z kategorii końcówki hydrauliczne oraz tuleje do węży 1SN ma bezpośredni wpływ na szczelność i trwałość całego przewodu.

Normy EN 853 1SN i porównanie z innymi konstrukcjami

Wąż hydrauliczny DN32 1SN Ultimate 135°C 63 bar spełnia wymagania normy EN 853 1SN oraz odpowiada standardom SAE 100 R1 AT i ISO 1436. Dla użytkownika oznacza to możliwość bezpośredniego porównania parametrów z innymi wężami hydraulicznymi jednooplotowymi tej klasy. W porównaniu do węży hydraulicznych 2SN w tej samej średnicy model 1SN posiada jeden oplot stalowy i niższe parametry ciśnieniowe, ale jest wystarczający w instalacjach, gdzie ciśnienie robocze nie przekracza 63 bar. Jeżeli układ wymaga wyższego zapasu bezpieczeństwa na ciśnienie, naturalnym wyborem jest przejście na wąż hydrauliczny DN32 2SN. Z kolei w aplikacjach wymagających szczególnej odporności chemicznej alternatywą mogą być węże PTFE, jednak ich charakterystyka pracy i sposób konfekcjonowania różnią się od klasycznych węży gumowych.

Zastosowanie w hydraulice siłowej i przemyśle

Wąż hydrauliczny DN32 1SN Ultimate 135°C 63 bar znajduje zastosowanie w systemach hydrauliki siłowej pracujących w przemyśle, w agregatach hydraulicznych, w instalacjach technologicznych oraz w maszynach, w których wymagany jest większy przekrój przepływu medium. Dzięki podwyższonej odporności temperaturowej może być stosowany w obwodach, w których standardowy wąż 1SN szybciej ulega degradacji wskutek działania temperatury. Zakres temperatur pracy wynosi od -40°C do +135°C, a chwilowo dopuszczalne są skoki do +150°C. Takie parametry ograniczają ryzyko pękania powłoki zewnętrznej i twardnienia gumy przy pracy z gorącym olejem hydraulicznym. W praktyce wąż DN32 stosowany jest jako element elastycznego połączenia między pompą hydrauliczną, rozdzielaczem hydraulicznym oraz siłownikiem hydraulicznym. Dobór średnicy DN powinien wynikać z analizy przepływu i strat ciśnienia w układzie, a nie wyłącznie z rozmiaru przyłącza.

Najczęstsze błędy przy doborze węży hydraulicznych DN32

Jednym z najczęstszych błędów jest dobór przewodu wyłącznie na podstawie średnicy przyłącza, bez uwzględnienia rzeczywistego przepływu medium i ciśnienia roboczego. W przypadku Węży hydraulicznych DN32 istotne jest sprawdzenie, czy 63 bar ciśnienia roboczego zapewnia odpowiedni zapas bezpieczeństwa dla danej instalacji. Kolejnym błędem jest ignorowanie temperatury pracy. W układach, w których olej hydrauliczny osiąga wysokie temperatury, zastosowanie standardowego węża 1SN może skutkować skróconą żywotnością przewodu. W takich przypadkach wariant Ultimate 135°C jest rozwiązaniem bardziej dopasowanym do warunków pracy. Nieprawidłowe prowadzenie węża, z przekroczeniem minimalnego promienia gięcia, oraz nieodpowiednie zakucie przy użyciu niedopasowanych tulei i końcówek hydraulicznych to kolejne czynniki skracające trwałość przewodów hydraulicznych.

Sprzedaż na metry i konfekcjonowanie przewodów

Wąż hydrauliczny DN32 1SN Ultimate 135°C 63 bar sprzedawany jest na metry i może być docinany na wymaganą długość. Odcinki cięte pod zamówienie nie podlegają zwrotowi, natomiast zwrot możliwy jest wyłącznie dla pełnych rolek. Przy planowaniu wykonania kompletnego przewodu warto jednocześnie dobrać odpowiednie końcówki do węży hydraulicznych oraz tuleje zaciskowe, aby cały zestaw był zgodny z konstrukcją 1SN i normą EN 853. Dobór odpowiednich elementów z kategorii węże hydrauliczne, końcówki hydrauliczne oraz akcesoria do zakuwania pozwala wykonać przewód dopasowany do konkretnego układu i ograniczyć ryzyko przestojów.
