Wąż hydrauliczny do gorącego oleju DN25 1SN ULTIMATE 135st. 88 bar

Czym jest wąż hydrauliczny DN25 1SN ultimate 135°C 88 bar

Ten model to wysokotemperaturowy wąż do układów hydrauliki siłowej, przeznaczony do pracy z olejem hydraulicznym w instalacjach, gdzie przewód jest narażony na podwyższoną temperaturę medium lub otoczenia. Średnica DN25 oznacza przewód o średnicy wewnętrznej 25 mm (1”), a 1SN wskazuje na konstrukcję z jednym oplotem stalowym, który przenosi obciążenia ciśnieniowe i stabilizuje wąż podczas pracy. W praktyce jest to rozwiązanie do systemów średnio- i niskociśnieniowych, w których liczy się przepływ (DN25) oraz odporność temperaturowa do poziomu 135°C w pracy ciągłej, z możliwością krótkotrwałej pracy do 150°C.

Jak zbudowany jest przewód 1SN i jak pracuje w układzie

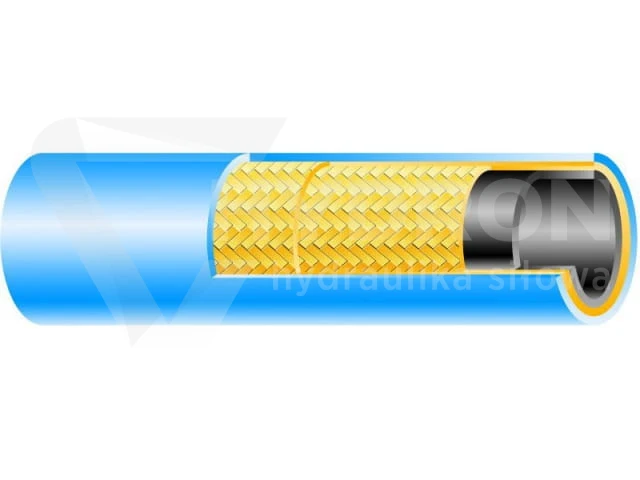

Wąż ma warstwę wewnętrzną z gumy NBR odpornej na oleje hydrauliczne, wzmocnienie w postaci pojedynczego oplotu stalowego o wysokiej wytrzymałości oraz warstwę zewnętrzną z gumy syntetycznej, która ma chronić przewód przed ścieraniem i wpływami atmosferycznymi. Takie połączenie materiałów ma konkretny cel: wewnętrzna rurka odpowiada za szczelność i odporność chemiczną na typowe media hydrauliczne, oplot stalowy przejmuje siły wynikające z ciśnienia roboczego, a okładzina zewnętrzna zabezpiecza całość w realnych warunkach eksploatacji, gdzie wąż ociera o elementy maszyny, pracuje w kurzu, błocie lub w kontakcie z olejem. Wersja Ultimate jest w tym przypadku wariantem „do gorącego oleju”, czyli tam, gdzie standardowe przewody szybciej twardnieją, tracą elastyczność lub starzeją się od temperatury.

Normy i standardy, na które warto patrzeć przy doborze

Dla tego węża wskazane są normy i odniesienia, które porządkują wymagania konstrukcyjne i testowe: DIN EN 853 1SN oraz odpowiedniki/odniesienia takie jak ISO 1436:2009, SAE 100 R1 AT (R1 ATS), ISO 1307 oraz dodatkowo EN 13463-1 i EN 1804-3 (w kontekście określonych zastosowań branżowych). W praktyce oznacza to, że przewód jest projektowany i opisywany według rozpoznawalnych standardów rynku hydrauliki siłowej, co ułatwia dobór zamiennika, porównanie parametrów i dopasowanie osprzętu do zakuwania. Jeśli klient pyta o „wąż 1SN R1AT 1 cal”, to jest dokładnie ta półka konstrukcyjna, z tą różnicą, że tutaj nacisk położony jest na temperaturę pracy.

Gdzie ten wąż sprawdza się najlepiej

DN25 z jednym oplotem stalowym i ciśnieniem roboczym 88 bar to typowy wybór tam, gdzie potrzebny jest większy przekrój przepływu, ale układ nie pracuje w bardzo wysokich ciśnieniach. Na karcie produktu wskazano zastosowania w przemyśle, sprężarkach i górnictwie, czyli w środowiskach, w których przewody często pracują w podwyższonej temperaturze i w ciężkich warunkach mechanicznych. W praktyce pasuje to także do agregatów hydraulicznych, instalacji zasilających siłowniki oraz linii powrotnych lub zasilających w maszynach, w których olej „robi temperaturę” po dłuższym cyklu pracy. Jeżeli zależy Ci na przewodzie do gorącego oleju w średnicy 1”, ten wariant jest logicznym wyborem, bo łączy podwyższony zakres temperatur z klasyczną konstrukcją 1SN, łatwą do konfekcjonowania na typowych prasach. Ważna informacja użytkowa: produkt jest sprzedawany na metry i może być cięty na żądaną długość; przy cięciu na wymiar zwrot nie dotyczy dociętych odcinków, a ewentualny zwrot odnosi się do pełnych rolek. To warto uwzględnić na etapie planowania długości i montażu.

Różnice względem standardowego węża 1sn i kiedy wybrać 2sn

Różnica, którą odczuwa się w praktyce, to odporność temperaturowa. Typowy „zwykły” wąż 1SN jest dobry do większości układów olejowych, ale w aplikacjach z gorącym olejem przewód szybciej się starzeje, traci elastyczność i częściej pojawiają się mikropęknięcia okładziny. Wersja Ultimate 135°C jest ukierunkowana na takie warunki pracy, dlatego jest sensowna wtedy, gdy temperatura jest realnym problemem, a nie tylko „na papierze”. Z kolei przejście z 1SN na 2SN ma sens wtedy, gdy rośnie wymagane ciśnienie robocze, pojawiają się większe pulsacje lub wąż pracuje w bardziej dynamicznych obciążeniach. Na tej samej karcie produktu w sekcji powiązań widać wariant DN25 2SN Ultimate 135°C o wyższym ciśnieniu roboczym, co jest typową alternatywą, gdy instalacja wymaga większego zapasu.

Najczęstsze błędy doboru i montażu, które skracają żywotność

Najczęściej problemem nie jest „zły wąż”, tylko zły dobór do warunków. Pierwszy błąd to branie DN25 tylko dlatego, że „taki był”, bez sprawdzenia czy układ rzeczywiście wymaga 1” oraz czy prędkość przepływu nie jest zbyt wysoka lub zbyt niska dla danej linii. Drugi błąd to ignorowanie temperatury pracy: jeśli olej w instalacji realnie pracuje w wysokich temperaturach, standardowy przewód będzie się starzał szybciej, a później problem wraca jako „pękają węże”. Trzeci błąd to montaż z załamaniem węża na zbyt małym promieniu, co uszkadza warstwy wewnętrzne i oplot. Czwarty błąd to dobór końcówek i tulei bez dopasowania do typu węża oraz wykonanie zakucia „na oko”, zamiast trzymać się wymiarów i procedury dla 1SN. Jeżeli kompletujesz przewód, warto w jednym procesie dobrać także elementy, które w praktyce decydują o szczelności i trwałości: końcówki do zakuwania węży hydraulicznych w odpowiednim standardzie gwintu, tuleje zaciskowe dopasowane do 1SN oraz osłony spiralne do ochrony przed przetarciem w miejscach tarcia. Te frazy możesz wykorzystać jako linkowanie wewnętrzne do właściwych kategorii w sklepie.

Pomoc techniczna przy doborze przewodu i konfekcjonowaniu

Jeżeli wiesz, że potrzebujesz DN25 1SN, ale nie masz pewności co do końcówek, najbezpieczniejszą ścieżką jest dobór pod konkretny układ: rodzaj gwintu, średnica, kąt stożka/uszczelnienia, długość przewodu, warunki pracy i trasa prowadzenia w maszynie. Wtedy łatwo uniknąć sytuacji, w której sam wąż jest poprawny, ale przewód po zakuciu przecieka lub jest zbyt sztywny na danym odcinku. W Hydron takie przypadki da się rozwiązać szybko, bo punktem wyjścia są parametry i standardy z karty produktu oraz praktyka konfekcjonowania przewodów.

Wysokotemperaturowy węż hydrauliczny

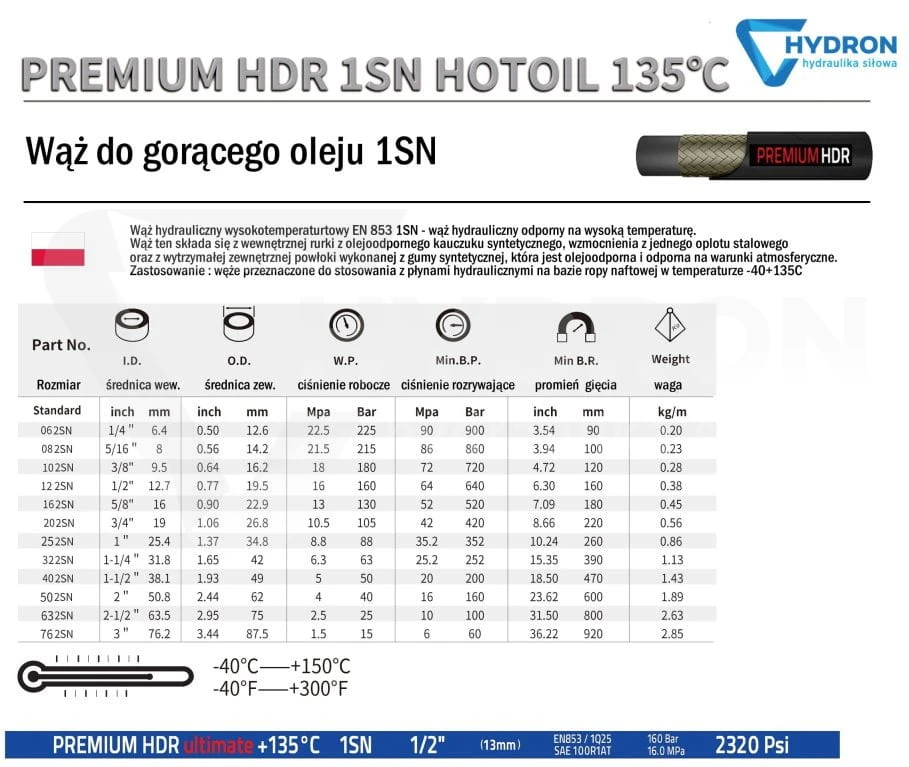

• 251SN ULTIMATE Wąż hydrauliczny z 1 stalowymi oplotami
• Średnica wew: 25mm
• Średnia zew:  35,4mm
• Ciśnienie: 88 BAR
• Warstwa wewnętrzna: specjalna guma syntetyczna odporna na oleje hydrauliczne o wysokiej temperaturze.
• Wzmocnienie: 1 oplot stalowy o wysokiej wytrzymałości.
• Warstwa zewnętrzna: specjalna guma syntetyczna odporna na oleje, ścieranie i warunki atmosferyczne.
• Zakres temperatur: -50ºC do +135ºC, okresowo do +150ºC.

Normy: DIN EN 853 1 SN / TS 6387 EN 853 1 SN, SAE 100 R1 AT - R1 ATS / ISO 1436:2009, EN 853 / ISO 1436 / ISO 6805 / EN 13463-1, EN 1804-3 / ISO 1307.

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek ( ilość w rolce? zadaj pytanie sprzedającemu) cena za 1 mb.

FAQ

Jakie medium jest przewidziane dla tego węża?
Ten model jest przeznaczony do oleju hydraulicznego, a warstwa wewnętrzna została wykonana z NBR.

Jaki jest zakres temperatur pracy?
Zakres temperatur pracy wynosi od -40°C do +135°C, a chwilowo dopuszczalne jest +150°C.

Czy to wąż do zakuwania na końcówkach?
Tak, przewód jest przewidziany do wykonywania gotowych przewodów poprzez zakucie końcówki na prasie hydraulicznej.

Czy docięty odcinek podlega zwrotowi?
Nie, węże cięte pod zamówienie nie podlegają zwrotom; zwrot dotyczy pełnych rolek.
