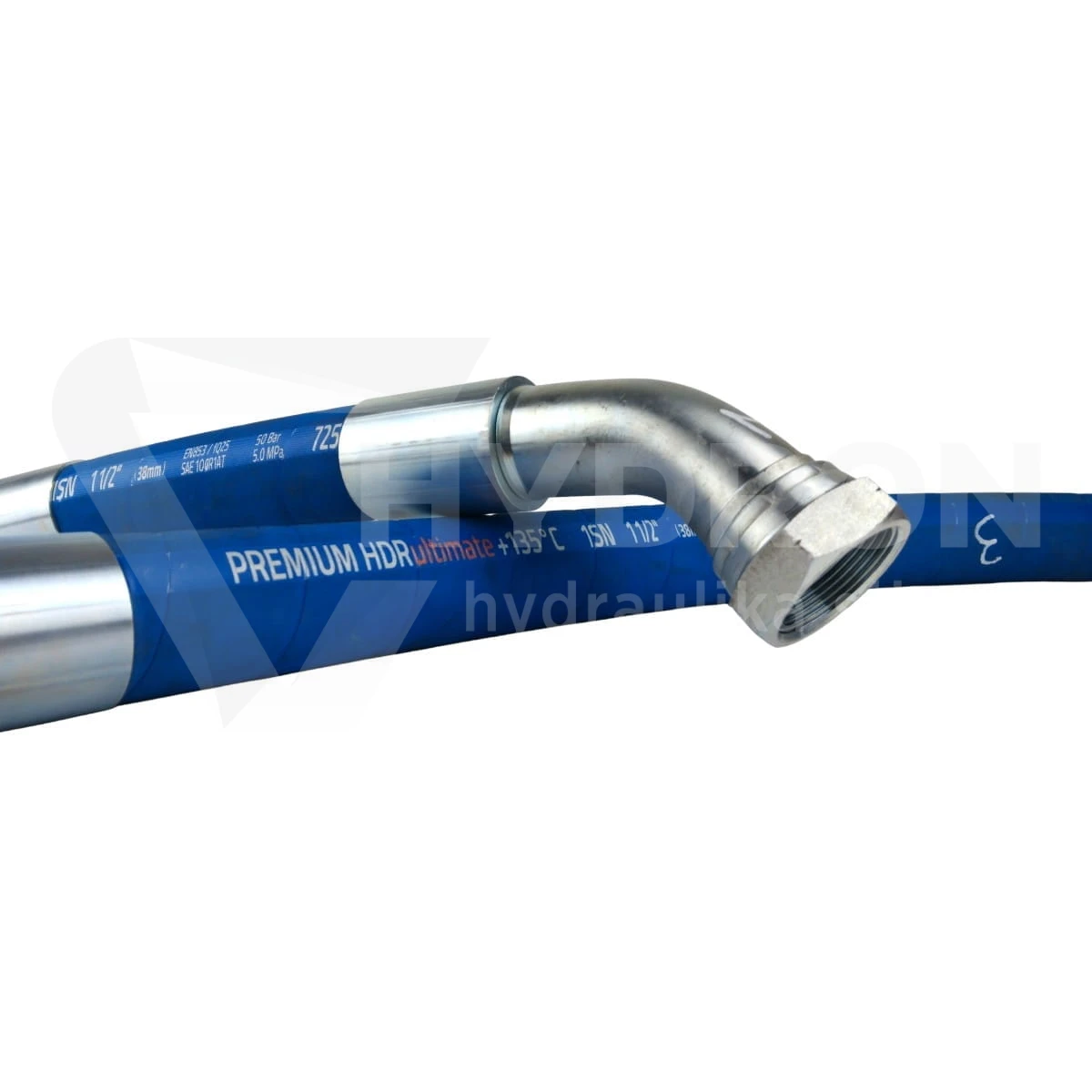

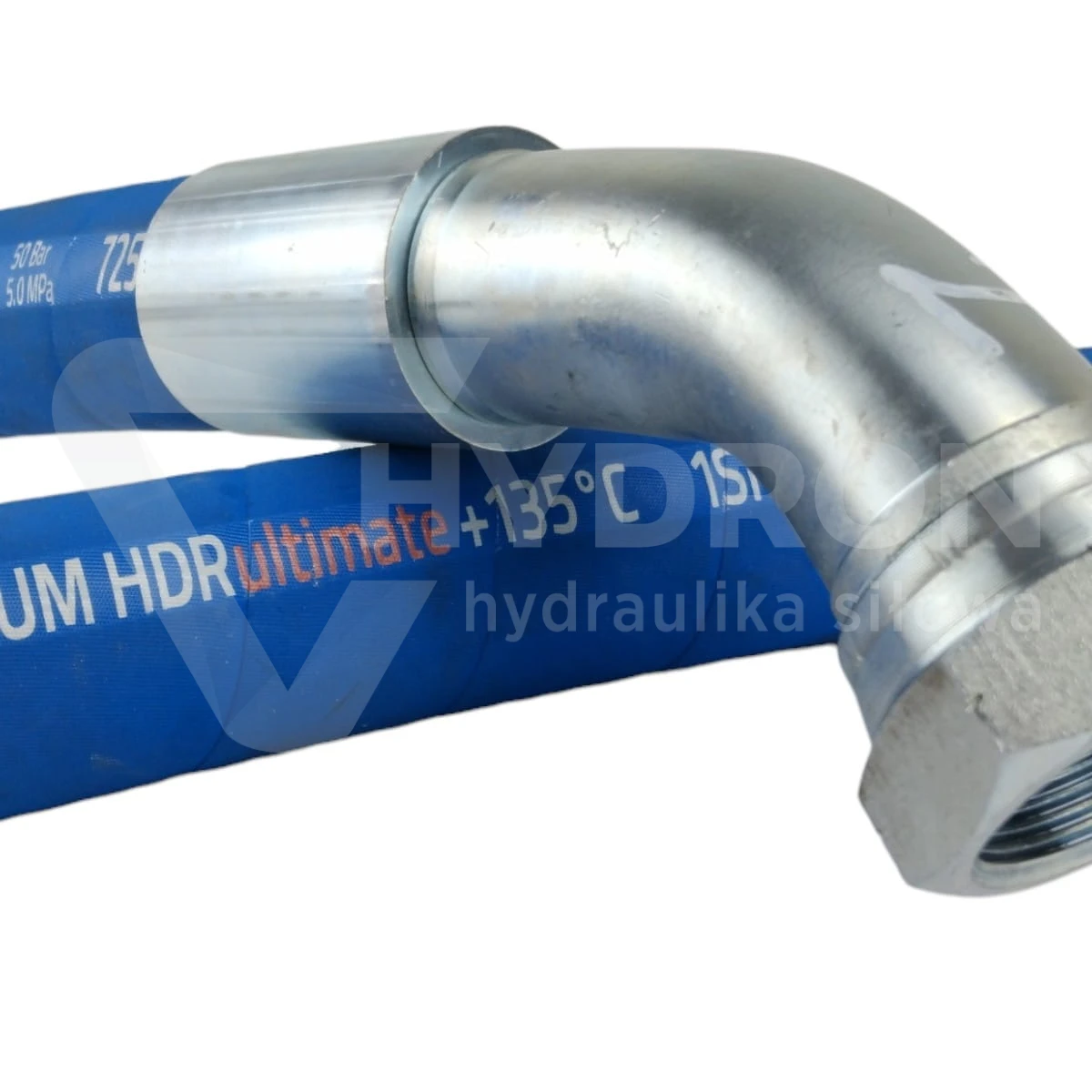

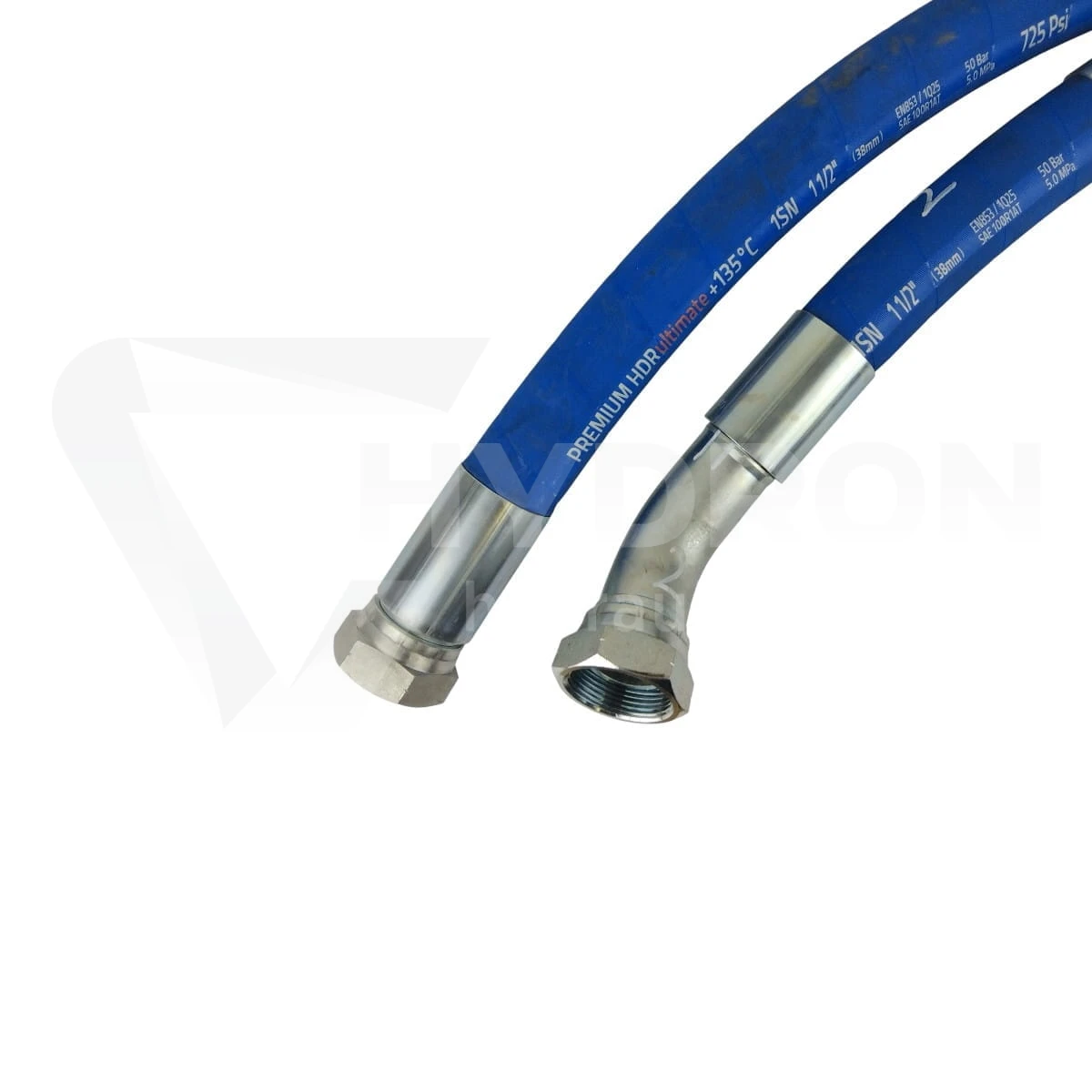

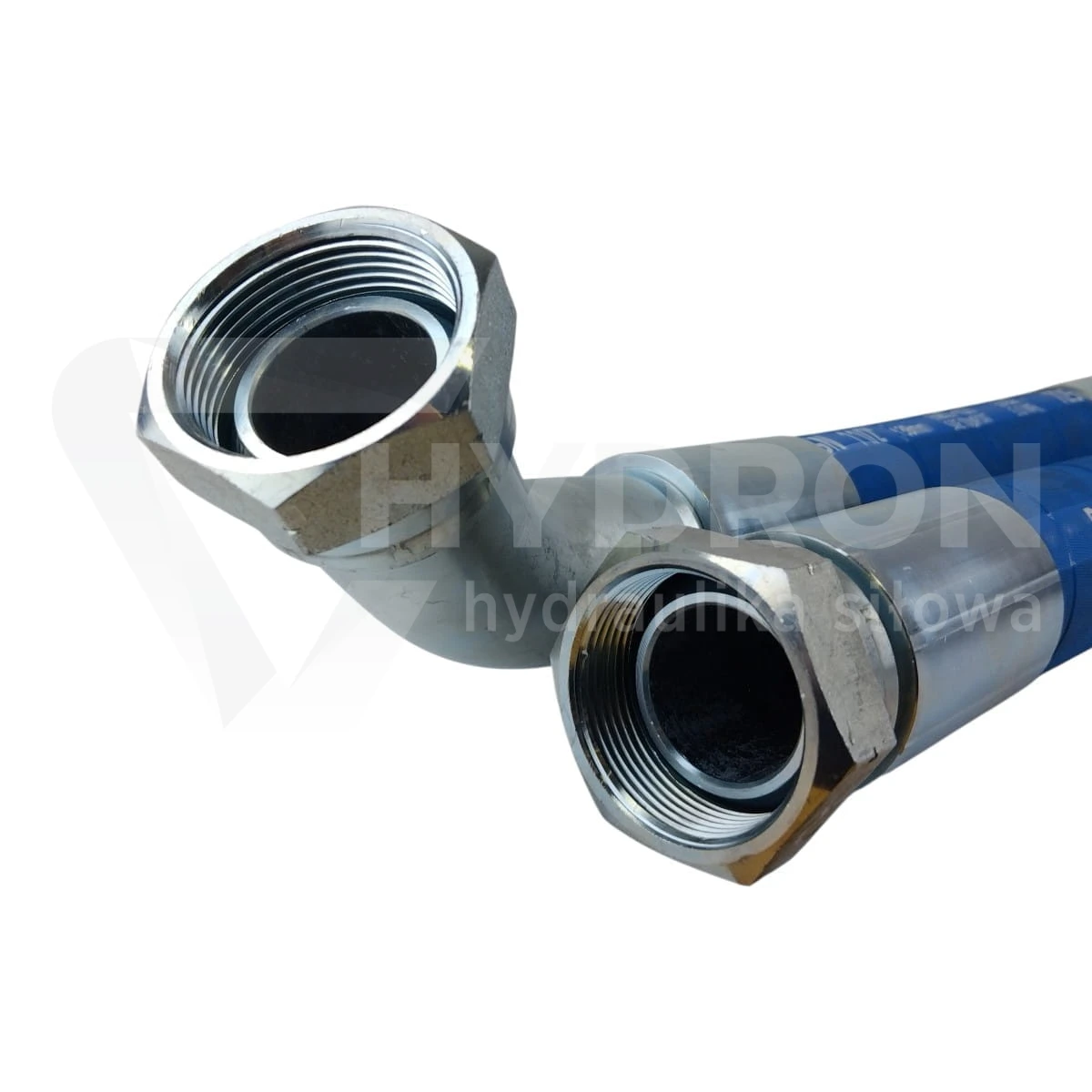

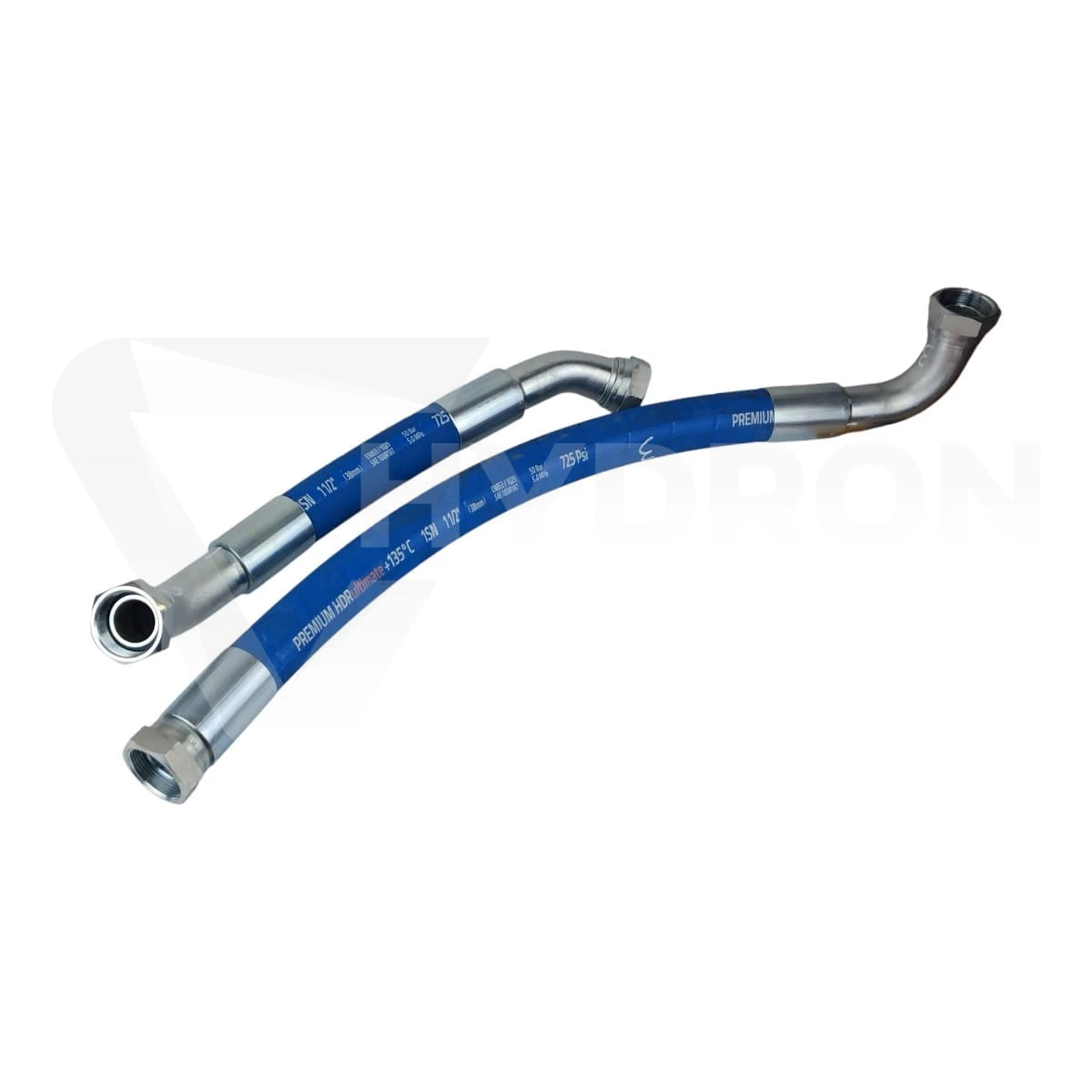

Wąż hydrauliczny do gorącego oleju ULTIMATE 1SN DN40 1 1/2"

Wąż hydrauliczny jednoplotowy (1SN) ULTIMATE wzmocniony jednym oplotem z drutu wewnątrz węża. Jeden z najlepszych węży dostępnych na polskim rynku. Wąż posiada certyfikat jakości. Wąż można stosować we wszystkich branżach i gałęziach przemysłu. Węże przekraczają normę EN853 1SN, spełniają normę ISO 18752 BC, impuls 500000 cykli. Węże 1SN posiadają mniejszy promień gięcie oraz są bardziej elastyczny niż węże 2SN. Wąż składa się z wewnętrznej rurki z specjalnej gumy syntetycznej odpornej na gorący olej do +135°C chwilowo do +150°C ., wzmocnienia z jednego oplotu stalowego oraz wytrzymałej zewnętrznej powłoki wykonanej z specjalnej gumy syntetycznej odpornej na oleje, ścieranie, warunki atmosferyczne i przecieki igiełkowe. Wąż 1SN, może być zastąpiony przez wąż z dwoma oplotami stalowymi ( większa odporność na ciśnienie ). Do zaciskania węży jednooplotowych polecamy tulejki zaciskowe 1SN, dedykowane do niego lub tuleje uniwersalne.  Wąż 1SN jest wężem, którego powierzchnia jest bandażowana

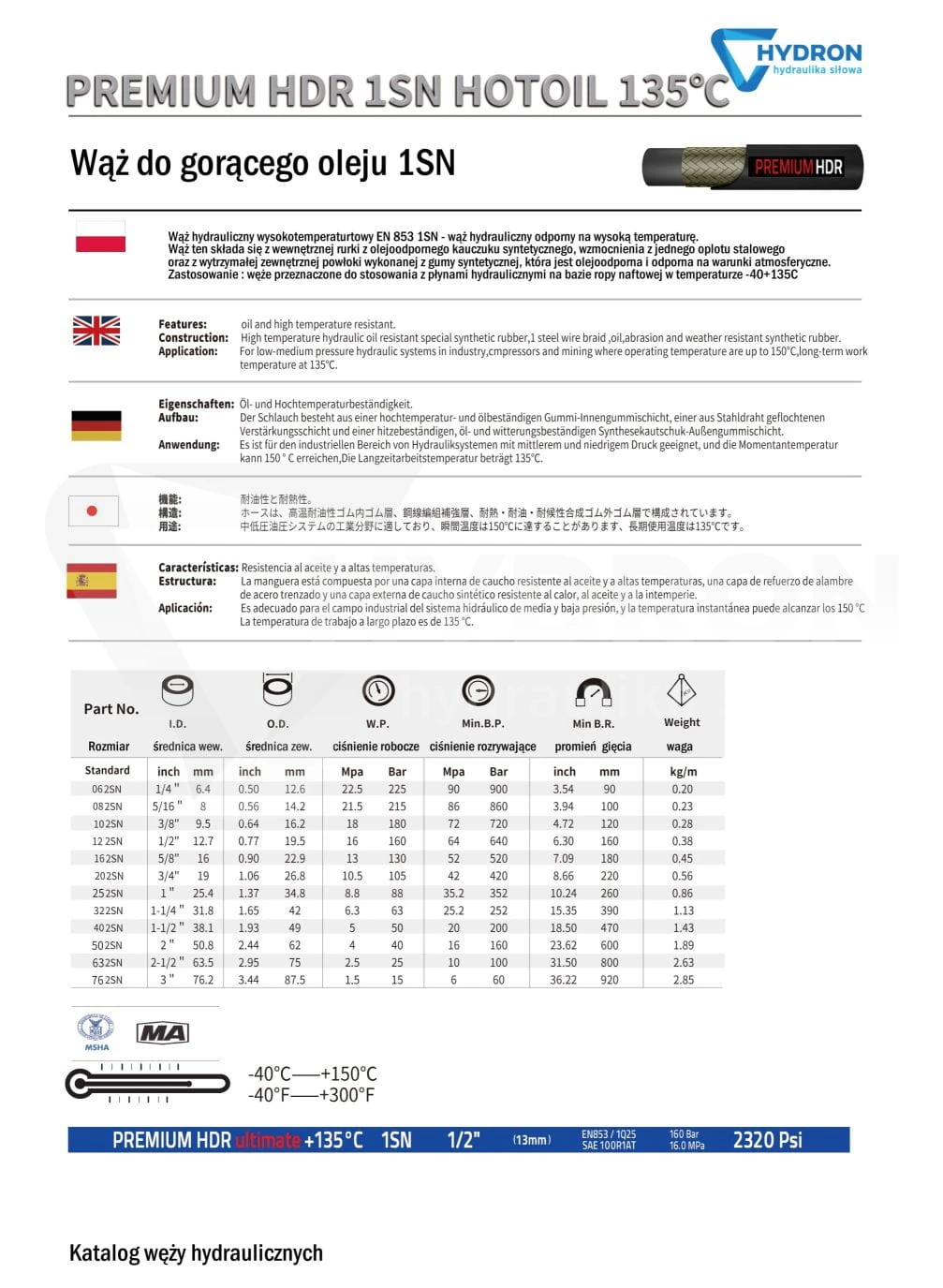

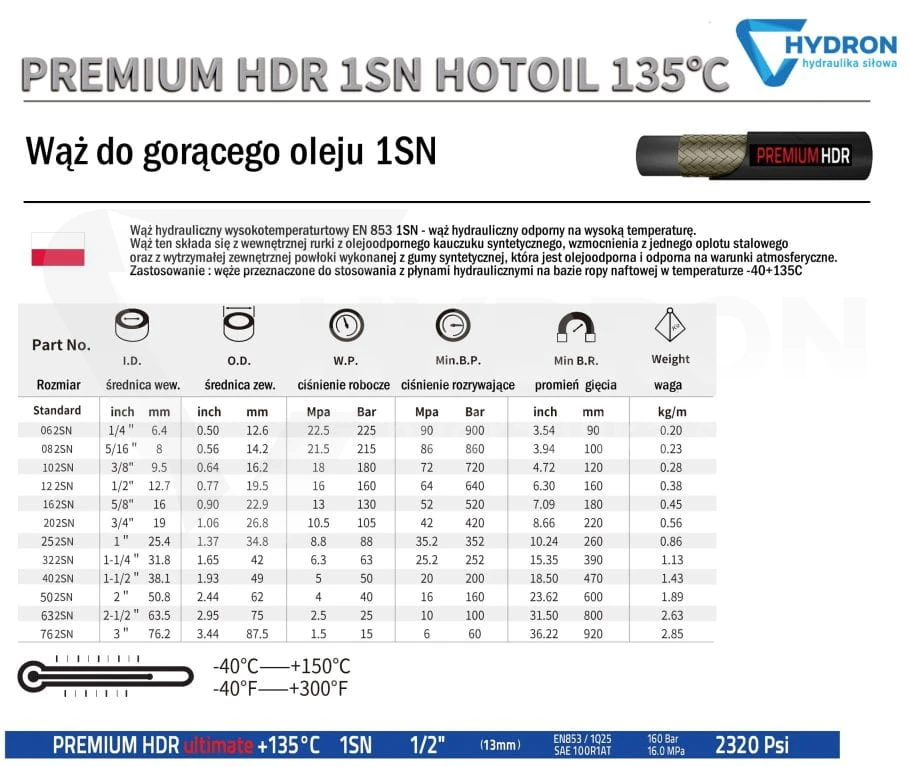

Dane techniczne węża :

• Średnica wewnętrzna węża - 40mm ( fi40mm ) czyli 1 1/2" cala

• Średnica zewnętrzna węża : 49mm

• Ciśnienie robocze : 50 bar / 5 MPa

• Ciśnienie rozrywające :  200 bar / 20 MPa

• Minimalny promień gięcia : 470mm / 18,50  cala

• Kolor węża : niebieski

• Waga węża : 1,43  kg/m

• Temperatura pracy węża : od -50°C do +135°C

• Normy wykonania węży 1SN : EN 853 / SAE J517 100R1AT

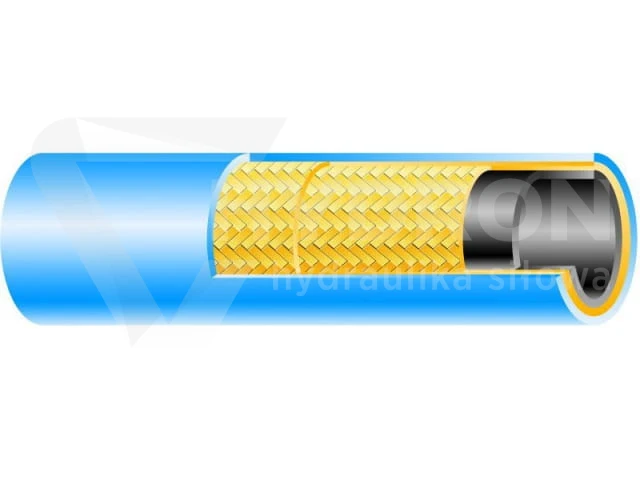

Budowa węża jednooplotowego  :

• Warstwa wewnętrzna : Guma barwy czarnej z kauczuku syntetycznego odporna na działanie olejów, gorącego oleju do +135°C okresowo do +150°C

• Wzmocnienie  : Jeden oplot z drutu stalowego o wysokiej wytrzymałości.

• Warstwa zewnętrzna : Guma barwy niebieskiej z kauczuku syntetycznego odporna na ścieranie, działanie olejów, warunków atmosferycznych i ozonu.

Zastosowanie węży 1SN :

• Węże hydrauliczne z jednym oplotem stalowym mogą być stosowane do:

• płynów hydraulicznych zgodnych z ISO 6743-4, z wyjątkiem HFD R, HFD S, HFD T (od -40C do +100C)

• wody (od 0°C do +80C),

• sprężonego powietrza (od 0°C do +135°C).

Wąż posiada CERTYFIKAT JAKOŚCI !

Wąż występuje w oryginalnych wiązkach/rolkach po 50mb (można zamawiać mniej)

Węże cięte pod życzenie klienta na dowolną ilość (węże cięte nie podlegają zwrotom) zwrot jest możliwy tylko pełnych rolek - cena za 1 mb.

Wąż hydrauliczny DN40 1SN 50 bar Ultimate 135°C

Wąż hydrauliczny DN40 1SN 50 bar Ultimate 135°C to elastyczny przewód wysokociśnieniowy przeznaczony do pracy w układach hydrauliki siłowej o dużych przepływach i umiarkowanym ciśnieniu roboczym. Oznaczenie DN40 określa średnicę nominalną 40 mm, natomiast symbol 1SN informuje o zastosowaniu pojedynczego oplotu stalowego jako warstwy wzmacniającej. Maksymalne ciśnienie robocze wynosi 50 bar, a podwyższona odporność temperaturowa do 135°C pozwala na bezpieczną pracę w instalacjach, w których medium robocze osiąga wysokie temperatury. Jest to rozwiązanie dedykowane dla użytkowników oczekujących stabilności parametrów, odporności na starzenie oraz wysokiej trwałości eksploatacyjnej.

Definicja techniczna i zgodność z normami

Wąż hydrauliczny DN40 1SN produkowany jest zgodnie z wymaganiami normy EN 853 1SN oraz odpowiada konstrukcyjnie standardowi SAE 100R1AT. Budowa obejmuje wewnętrzną warstwę z gumy syntetycznej odpornej na oleje hydrauliczne, pojedynczy oplot stalowy zapewniający wytrzymałość na ciśnienie oraz zewnętrzną powłokę odporną na ścieranie, czynniki atmosferyczne i działanie olejów. Konstrukcja 1SN zapewnia odpowiednią elastyczność przy zachowaniu wymaganej wytrzymałości dla ciśnienia 50 bar. Wersja Ultimate 135°C wyróżnia się zwiększoną odpornością cieplną w porównaniu do standardowych węży 1SN, których typowa temperatura pracy wynosi do 100°C. Dzięki temu przewód może być stosowany w instalacjach przemysłowych, rolniczych oraz technologicznych pracujących w podwyższonej temperaturze.

Zastosowanie w hydraulice siłowej i przemyśle

Wąż hydrauliczny DN40 1SN 50 bar znajduje zastosowanie w układach, w których kluczowe znaczenie ma duży przepływ medium przy relatywnie niskim ciśnieniu roboczym. Stosowany jest w instalacjach powrotnych hydrauliki siłowej, w maszynach rolniczych, w urządzeniach przemysłowych oraz w systemach transportu oleju technologicznego. Średnica DN40 ogranicza straty ciśnienia przy wysokim natężeniu przepływu, co przekłada się na efektywną pracę całego układu. W połączeniu z odpowiednio dobranymi końcówkami do węży 1SN oraz profesjonalnym zakuwaniem przewodów hydraulicznych możliwe jest wykonanie trwałego i szczelnego przewodu roboczego dopasowanego do konkretnej aplikacji.

Różnice względem innych węży 1SN i 2SN

W porównaniu do standardowych węży 1SN, wersja Ultimate 135°C zapewnia większą odporność temperaturową oraz lepszą stabilność parametrów przy długotrwałej pracy w wysokiej temperaturze. W odniesieniu do węży 2SN model DN40 1SN posiada pojedynczy oplot stalowy, co oznacza niższą odporność na bardzo wysokie ciśnienia, ale jednocześnie większą elastyczność i mniejszą masę przewodu. Przy ciśnieniu roboczym 50 bar konstrukcja jednooplotowa jest w pełni wystarczająca i pozwala zoptymalizować koszt całego przewodu hydraulicznego. Dobór pomiędzy 1SN a 2SN powinien być zawsze oparty na analizie maksymalnego ciśnienia, charakteru pracy układu oraz temperatury medium.

Najczęstsze błędy przy doborze węża DN40 1SN

Podstawowym błędem jest dobór przewodu wyłącznie na podstawie średnicy DN40 bez uwzględnienia rzeczywistego ciśnienia roboczego i temperatury pracy. Należy każdorazowo sprawdzić, czy parametry 50 bar oraz 135°C odpowiadają warunkom instalacji. Kolejnym problemem jest zastosowanie niewłaściwych tulei i końcówek niededykowanych do węży 1SN, co może prowadzić do nieszczelności lub uszkodzenia połączenia. Istotne jest również zachowanie minimalnego promienia gięcia podczas montażu, ponieważ nadmierne zginanie przewodu DN40 skraca jego żywotność i może powodować przedwczesne uszkodzenia.

Wsparcie techniczne i dostępność w Hydron

Hydron jako doświadczony dostawca komponentów hydrauliki siłowej zapewnia dostępność węży hydraulicznych DN40 1SN 50 bar z magazynu oraz możliwość wykonania gotowych przewodów hydraulicznych na wymiar. Klienci otrzymują wsparcie techniczne na etapie doboru węża, końcówek oraz technologii zakuwania. Szeroki asortyment elementów złącznych, tulei zaciskowych oraz osłon ochronnych pozwala na kompleksową realizację zamówienia w jednym miejscu. Wieloletnia obecność na rynku, stała dostępność produktów oraz szybka wysyłka przekładają się na ograniczenie przestojów w pracy maszyn i instalacji hydraulicznych.

FAQ – Wąż hydrauliczny DN40 1SN 50 bar

Jak dobrać wąż hydrauliczny DN40 1SN do swojej instalacji?
Dobór powinien uwzględniać średnicę DN40, maksymalne ciśnienie robocze 50 bar, temperaturę pracy do 135°C oraz rodzaj medium hydraulicznego.

Czy wąż DN40 1SN nadaje się do pracy w wysokiej temperaturze oleju?
Tak, wersja Ultimate umożliwia pracę w temperaturze do 135°C, co pozwala stosować go w wymagających aplikacjach przemysłowych.

Jaka jest cena węża hydraulicznego DN40 1SN 50 bar?
Cena zależy od zamawianej długości oraz aktualnych warunków handlowych. Produkt dostępny jest z szybką realizacją zamówień.

Czy Hydron wykonuje gotowe przewody hydrauliczne na bazie tego węża?
Tak, możliwe jest zamówienie kompletnego przewodu hydraulicznego z odpowiednio dobranymi końcówkami i profesjonalnym zakuciem.
