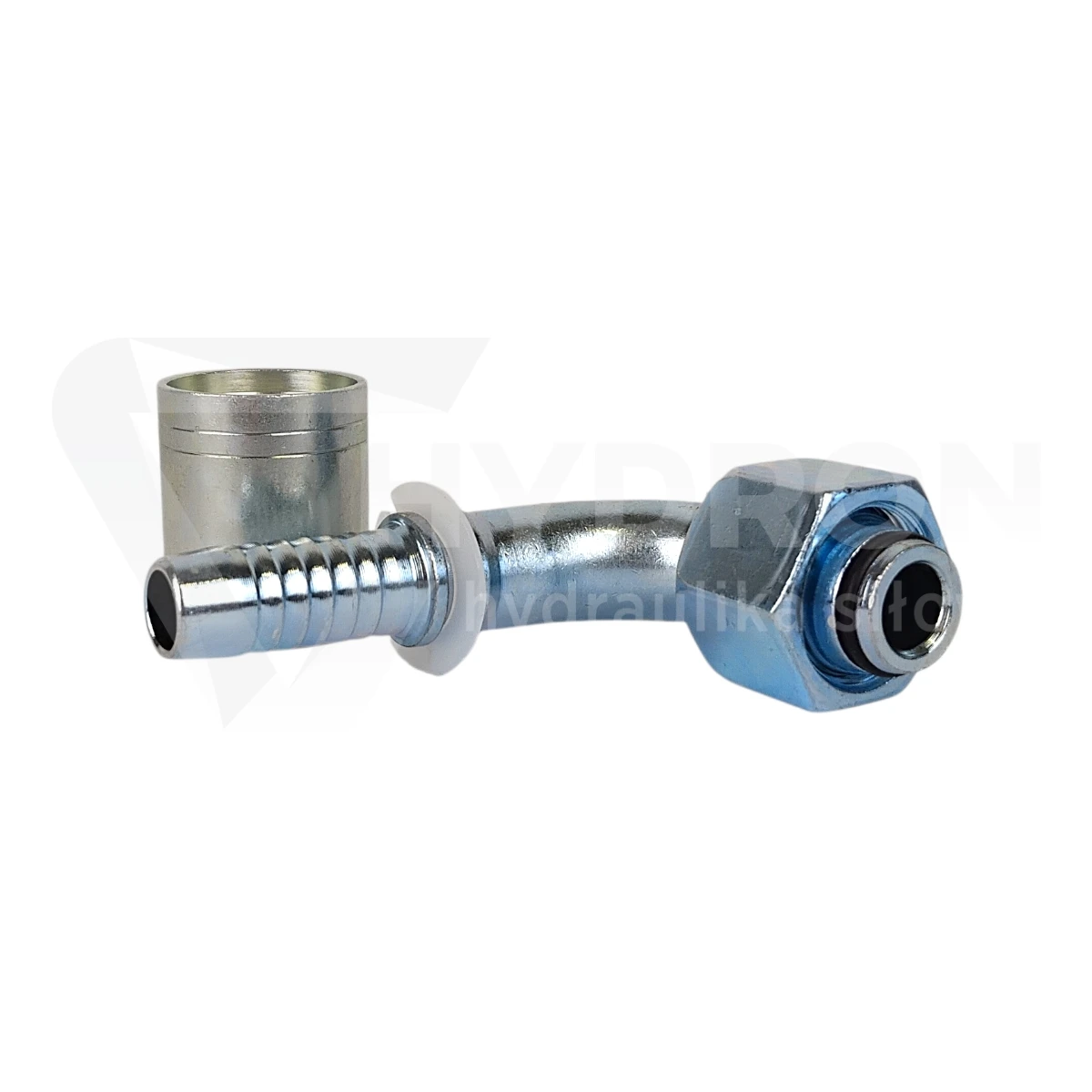

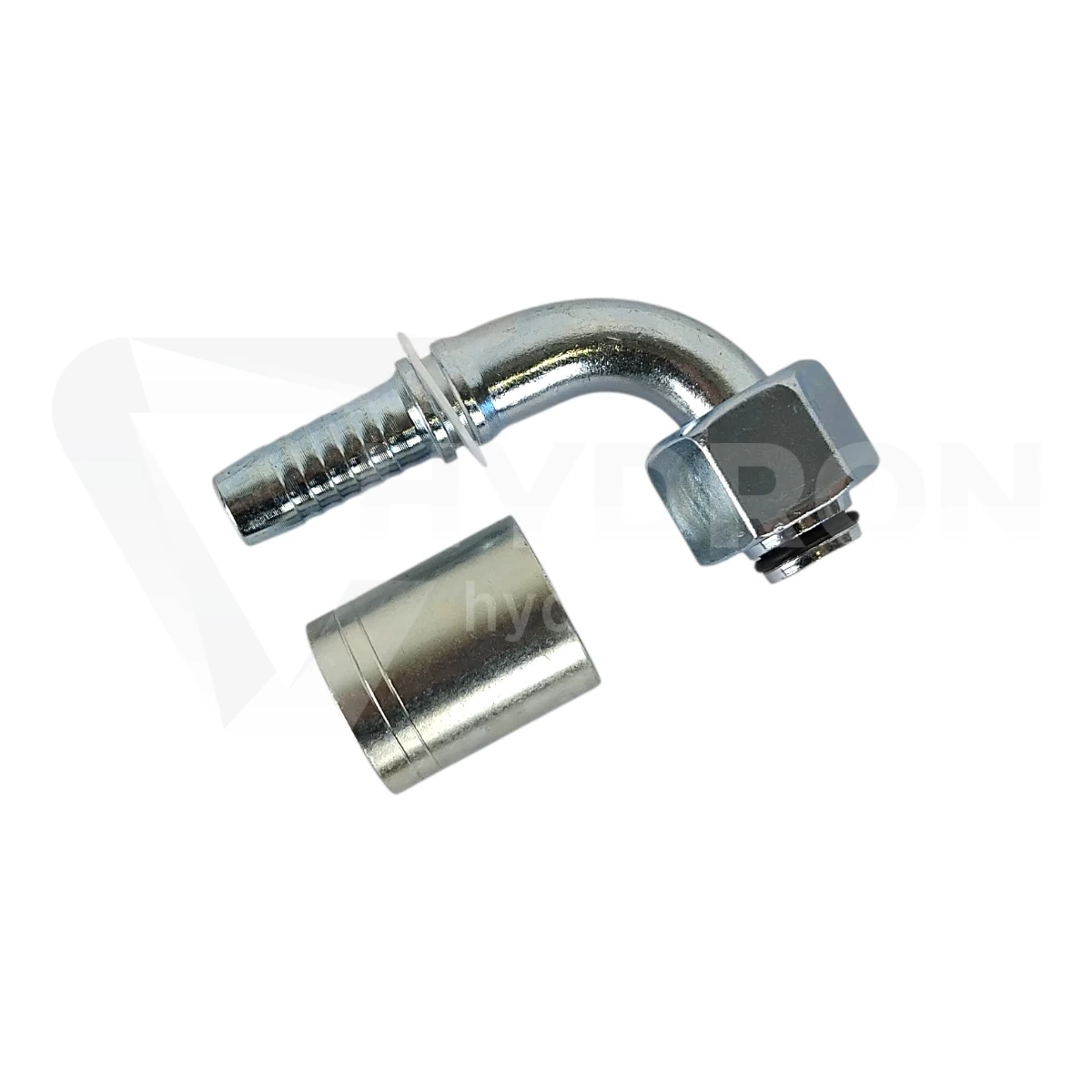

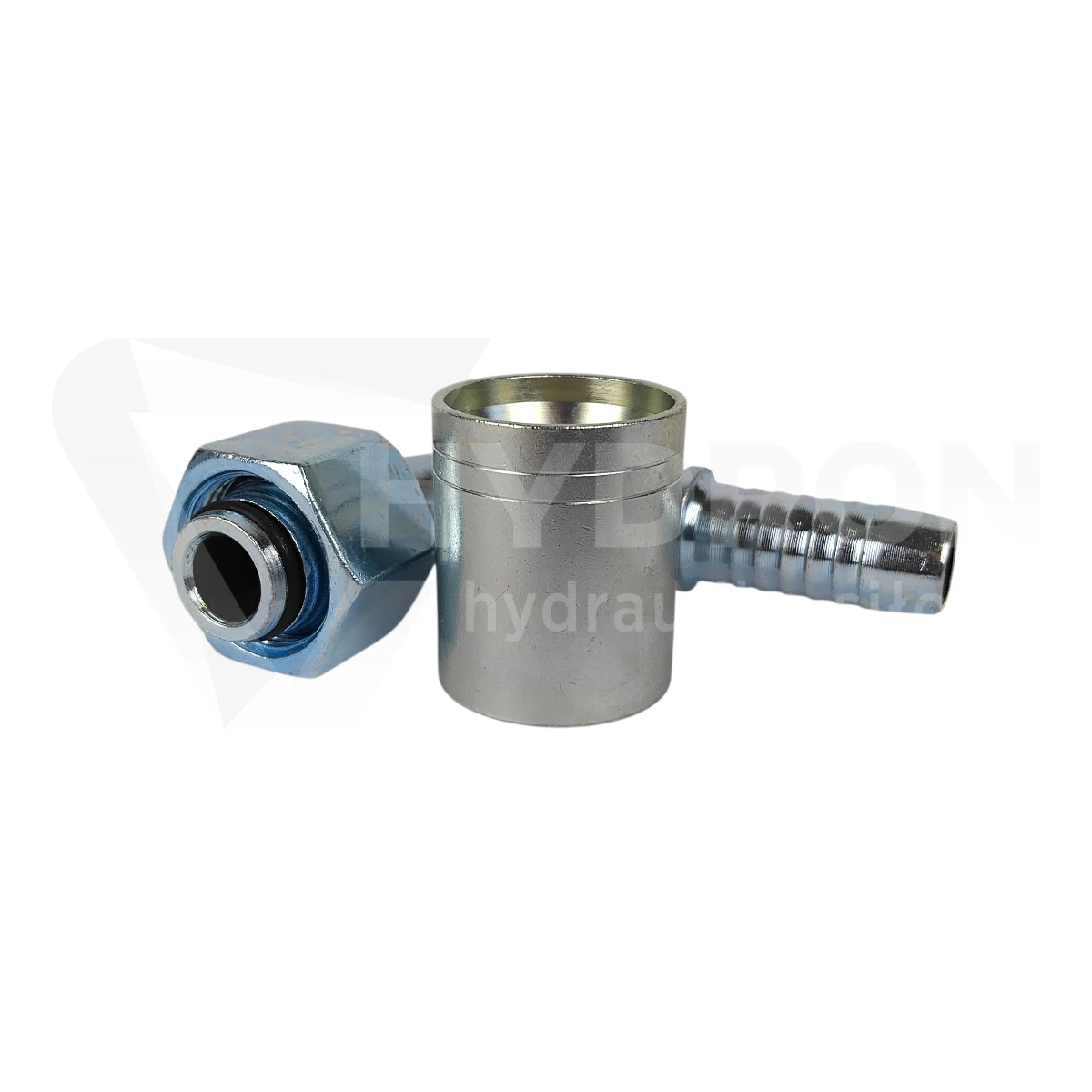

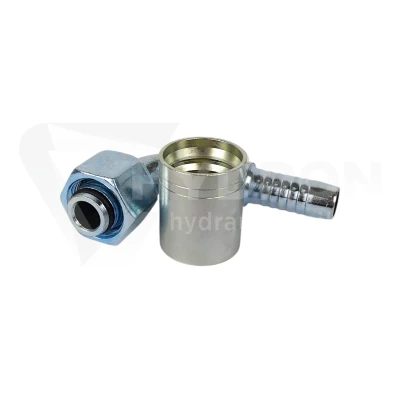

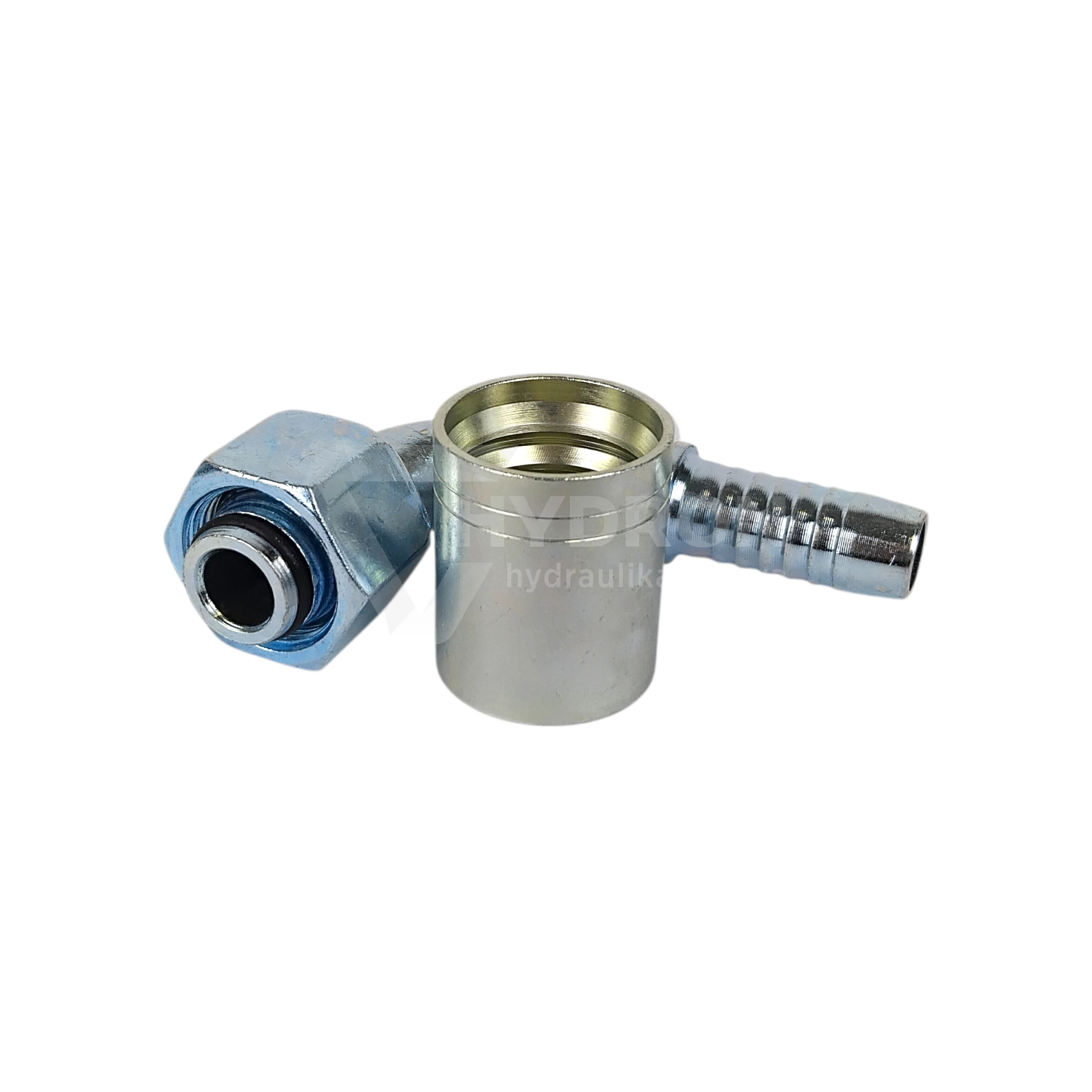

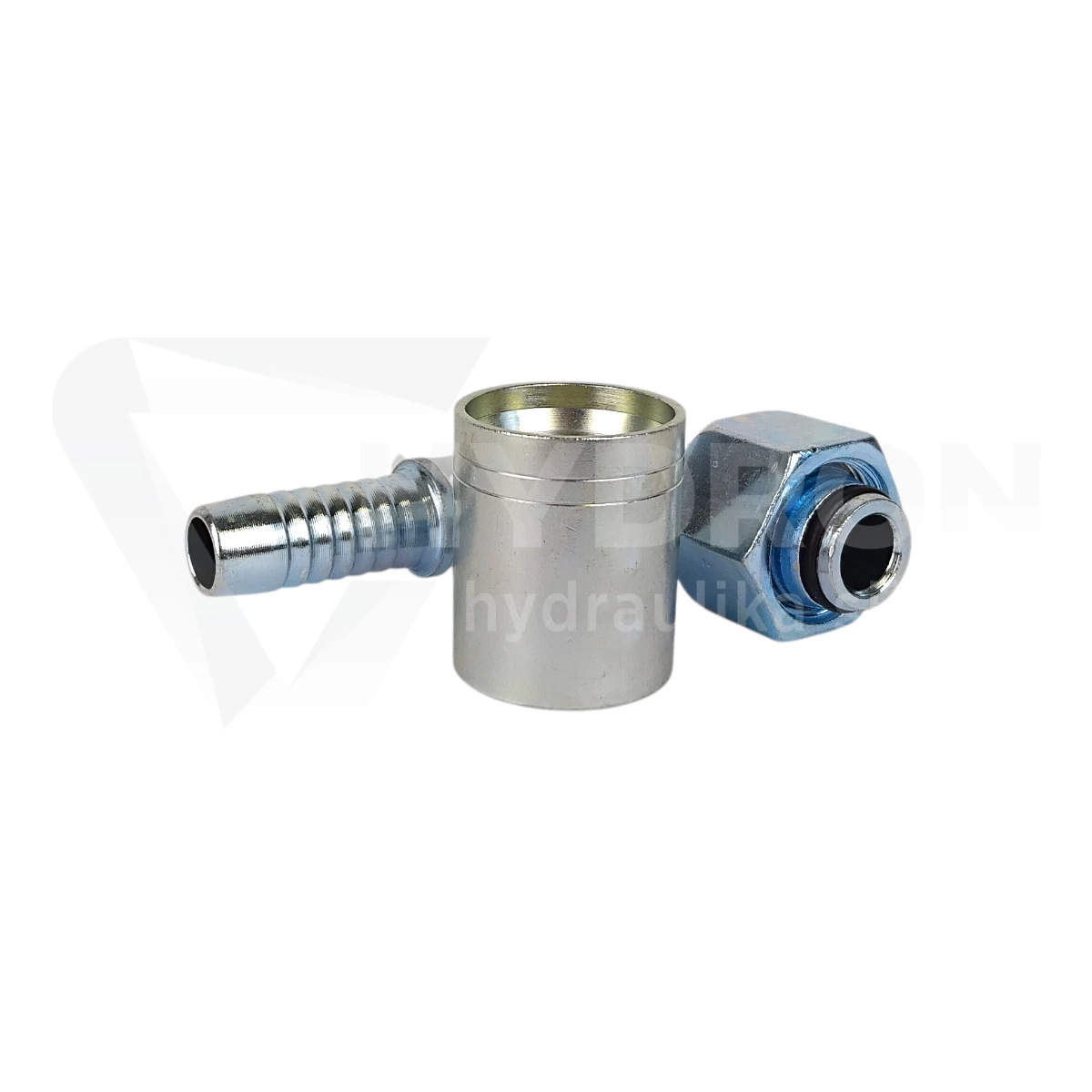

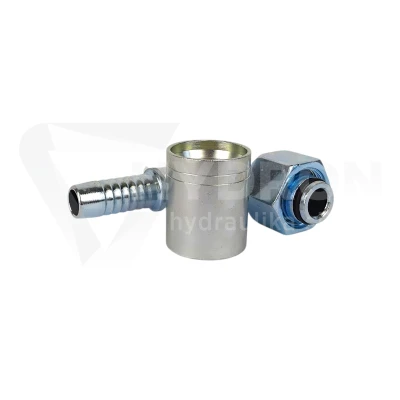

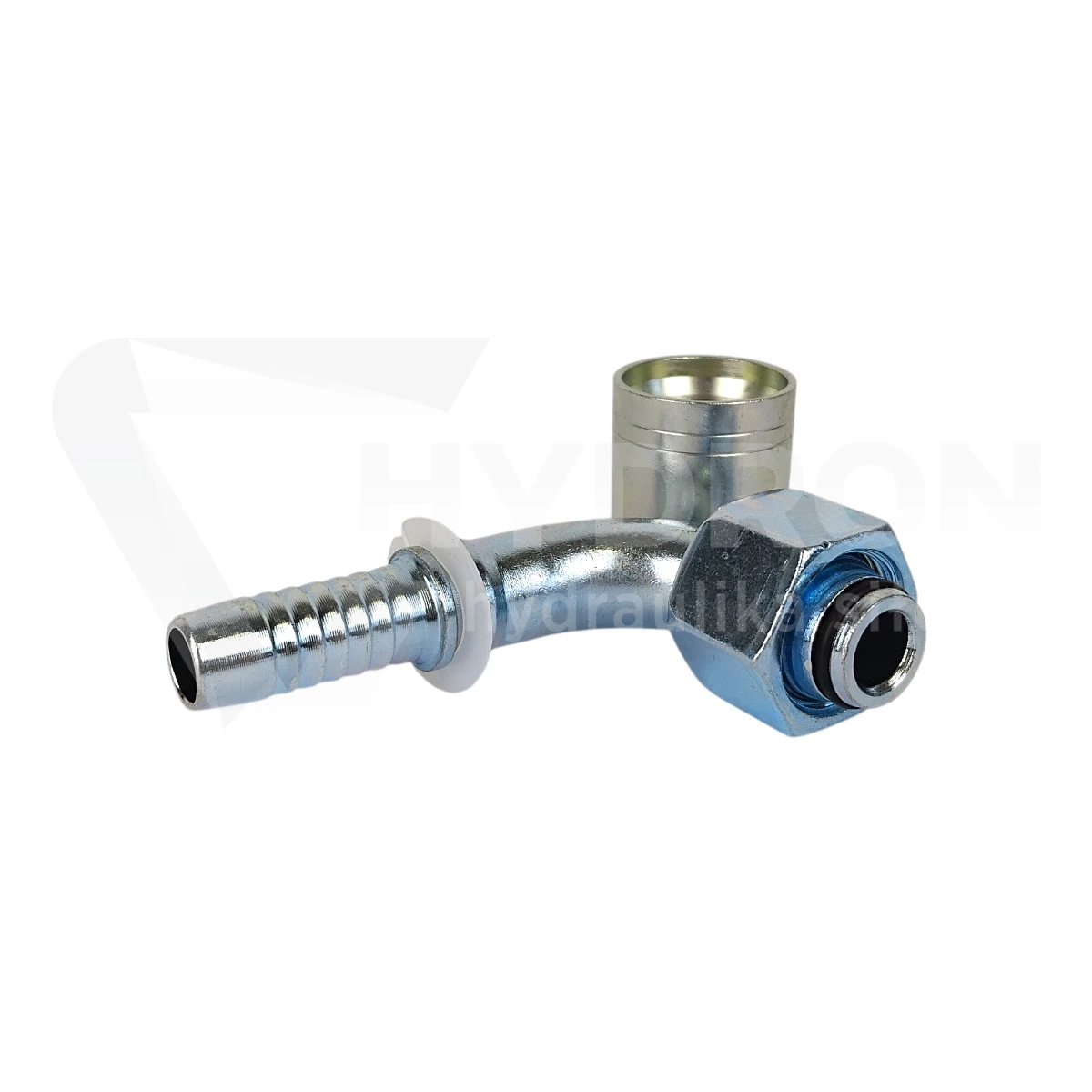

Zakucie DKOL 90° 08 12L M18X1,5 / 2SN

Przejdź do sekcji Opinie

12,30 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M18x1,5
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) 12L ( wersja lekka )
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

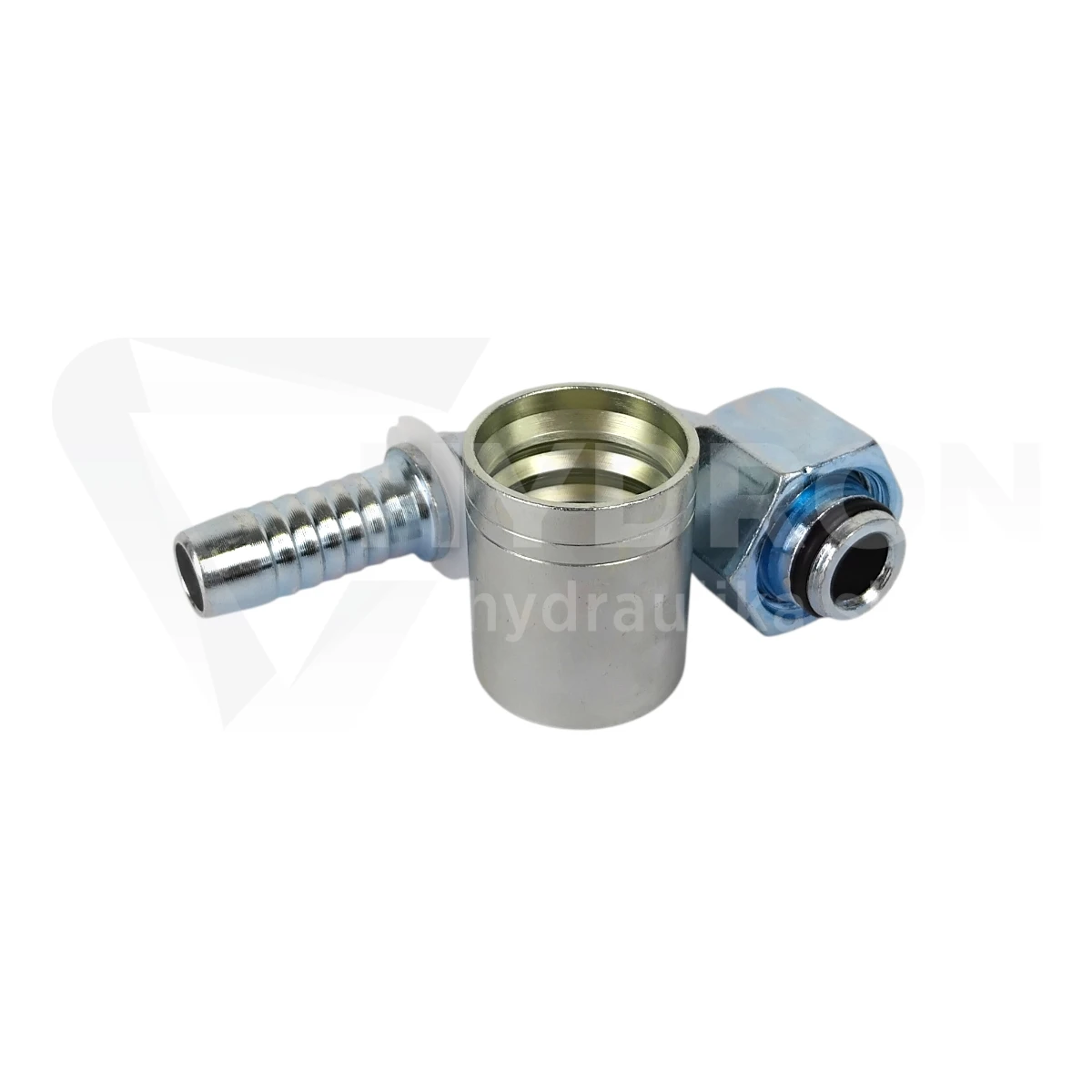

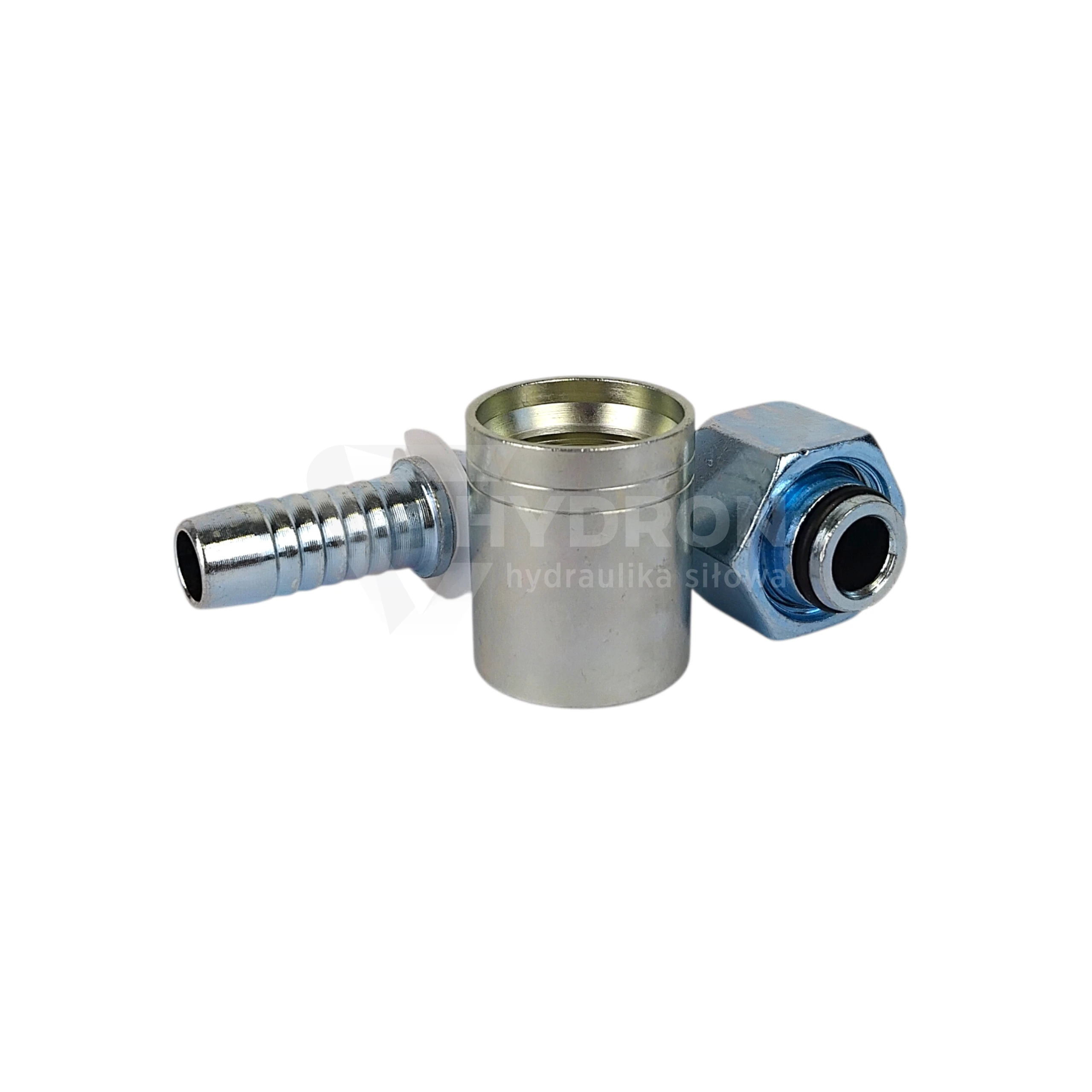

Zakucie DKOL 90° DN08 12L M18x1,5 do węża 2SN

Zakucie DKOL 90° DN08 12L M18x1,5 to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów na wężu 2SN w rozmiarze DN08. Przyłącze metryczne M18x1,5 w serii lekkiej 12L oraz kąt 90° pozwalają wygodnie poprowadzić przewód tam, gdzie przyłącze proste powodowałoby kolizję z konstrukcją maszyny lub wymuszało zbyt ciasne zagięcie węża.

Parametry techniczne

typ końcówki: DKOL,
wykonanie: kątowe 90°,
średnica nominalna węża: DN08,
rozmiar węża: 5/16",
seria przyłącza: 12L,
gwint: M18x1,5,
system: metryczny, seria lekka L,
przeznaczenie: wykonywanie przewodów hydraulicznych,
typ węża: 2SN.

DKOL 90 kiedy warto zastosować końcówkę kątową?

Końcówka 90° jest szczególnie przydatna w miejscach, gdzie przestrzeń montażowa jest ograniczona lub przewód musi zostać skierowany od razu w bok. Pozwala to ograniczyć naprężenia i uniknąć ostrego zaginania przewodu tuż za zakuciem.

Takie rozwiązanie często stosuje się przy siłownikach, rozdzielaczach, blokach hydraulicznych oraz w zwartej zabudowie maszyn mobilnych i przemysłowych.

12L seria lekka systemu metrycznego

Oznaczenie 12L wskazuje na serię lekką i rozmiar odpowiadający rurze 12 mm. To istotny parametr przy doborze, ponieważ sam gwint M18x1,5 nie zawsze jednoznacznie określa właściwy system połączenia.

Przed zakupem należy sprawdzić nie tylko średnicę i skok gwintu, ale również serię L oraz rozmiar współpracującego przyłącza.

M18x1,5 sprawdź więcej niż sam gwint

Gwint M18x1,5 jest jednym z parametrów strony przyłączeniowej, ale przy połączeniach metrycznych nie powinien być jedynym kryterium wyboru. Równie ważne są seria 12L oraz geometria współpracującego gniazda.

Dobór wyłącznie na podstawie pomiaru średnicy gwintu może prowadzić do zamówienia elementu, który da się częściowo nakręcić, ale nie utworzy prawidłowego i szczelnego połączenia.

DN08 do przewodu 5/16"

DN08 określa rozmiar węża hydraulicznego i odpowiada nominalnie 5/16". Parametr ten dotyczy strony końcówki przeznaczonej do zakucia na przewodzie.

Nie należy mylić DN08 z oznaczeniem 12L. DN08 dotyczy węża, natomiast 12L opisuje stronę przyłączeniową końcówki.

Do węża hydraulicznego 2SN

Ten wariant jest przeznaczony do zakuwania na wężu 2SN. Przy wykonywaniu kompletnego przewodu należy dobrać tuleję oraz parametry zacisku odpowiednie dla konkretnego zestawu wąż + końcówka + tuleja.

Wąż 2SN ma własną konstrukcję i nie należy automatycznie stosować parametrów zakuwania przeznaczonych dla 1SN lub 2SC.

Orientacja końcówki 90° przed zakuwaniem

Przy wykonywaniu przewodu z końcówką kątową należy ustalić jej orientację przed ostatecznym zakuciem. Ma to szczególne znaczenie wtedy, gdy po drugiej stronie przewodu znajduje się druga końcówka kątowa lub przyłącze o określonym położeniu.

Po zakuciu zmiana wzajemnego ustawienia końcówek może być niemożliwa, dlatego kąt należy ustalić zgodnie z rzeczywistym przebiegiem przewodu w maszynie.

Gdzie stosuje się DKOL 90° DN08 12L?

w przewodach hydraulicznych maszyn rolniczych,
w maszynach budowlanych i przemysłowych,
w układach hydrauliki mobilnej,
przy siłownikach i rozdzielaczach,
w miejscach o ograniczonej przestrzeni montażowej,
tam, gdzie przewód powinien wyjść z przyłącza pod kątem 90°.

Co sprawdzić przed zakupem?

czy przewód ma rozmiar DN08,
czy stosowany wąż to 2SN,
czy wymagany jest gwint M18x1,5,
czy przyłącze należy do serii 12L,
czy potrzebne jest wykonanie kątowe 90°,
czy orientacja końcówki będzie odpowiednia dla przebiegu przewodu.

Zakute przewody hydrauliczne w HYDRON

W HYDRON możemy przygotować zakuty wąż hydrauliczny na wymiar z dobraną końcówką DKOL, tuleją oraz parametrami zakuwania odpowiednimi dla zastosowanego przewodu.
