Zakucie DKOS 20 25S M36X2 / 2ST/4SP

Przejdź do sekcji Opinie

30,16 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki końcówka prosta węża
Rodzaj gwintu gwint metryczny
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu M36x2
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) 25S ( wersja ciężka )
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki na stożku 24°
Wykonanie stal automatowa
Temperatura pracy wybierz

Opis

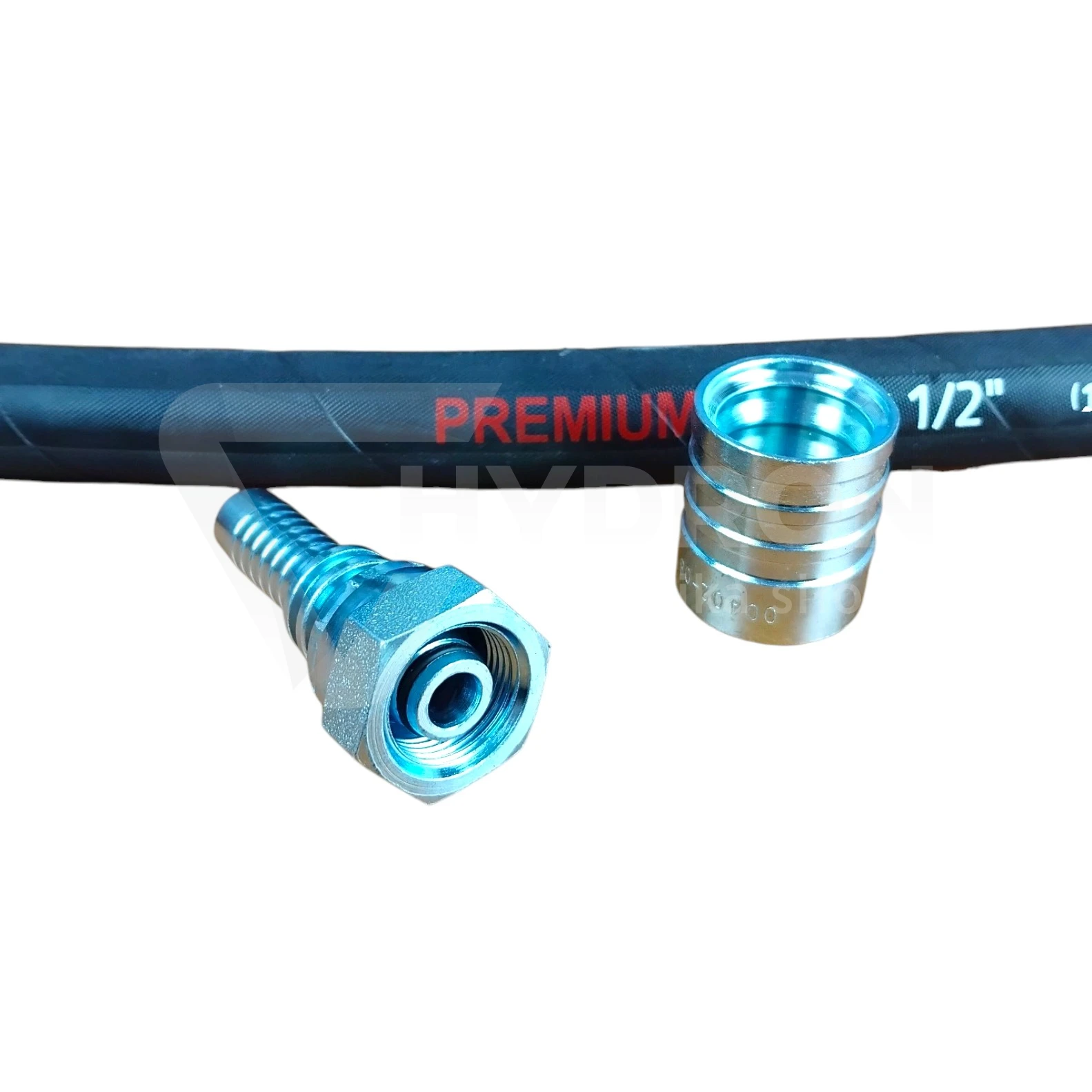

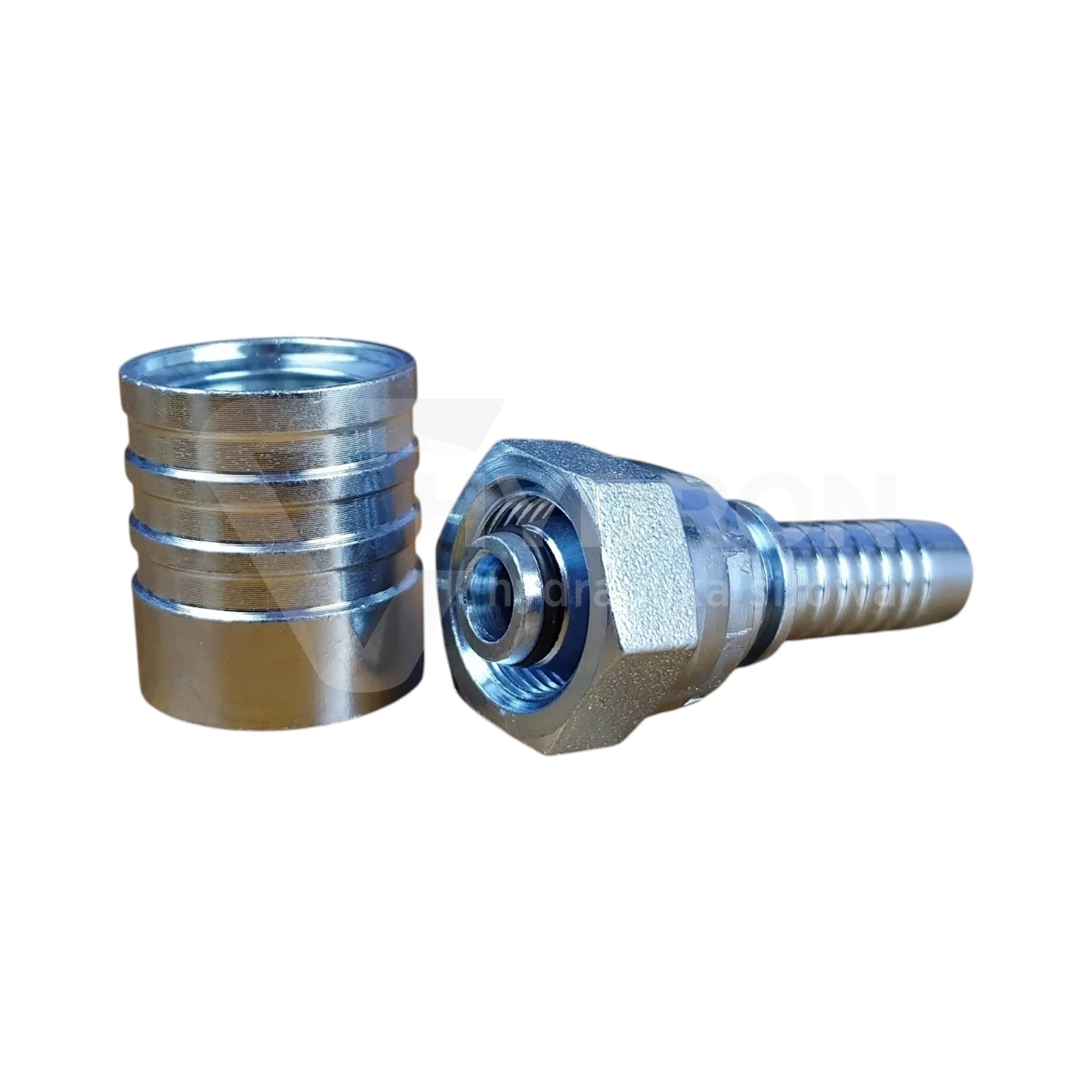

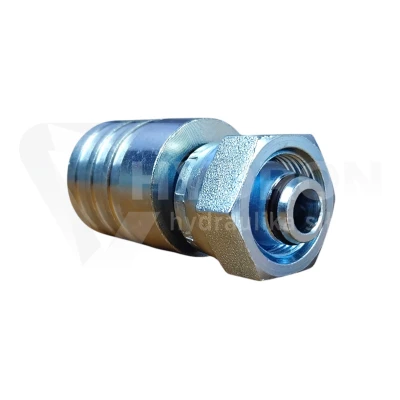

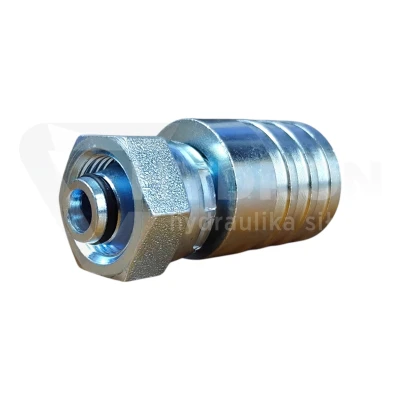

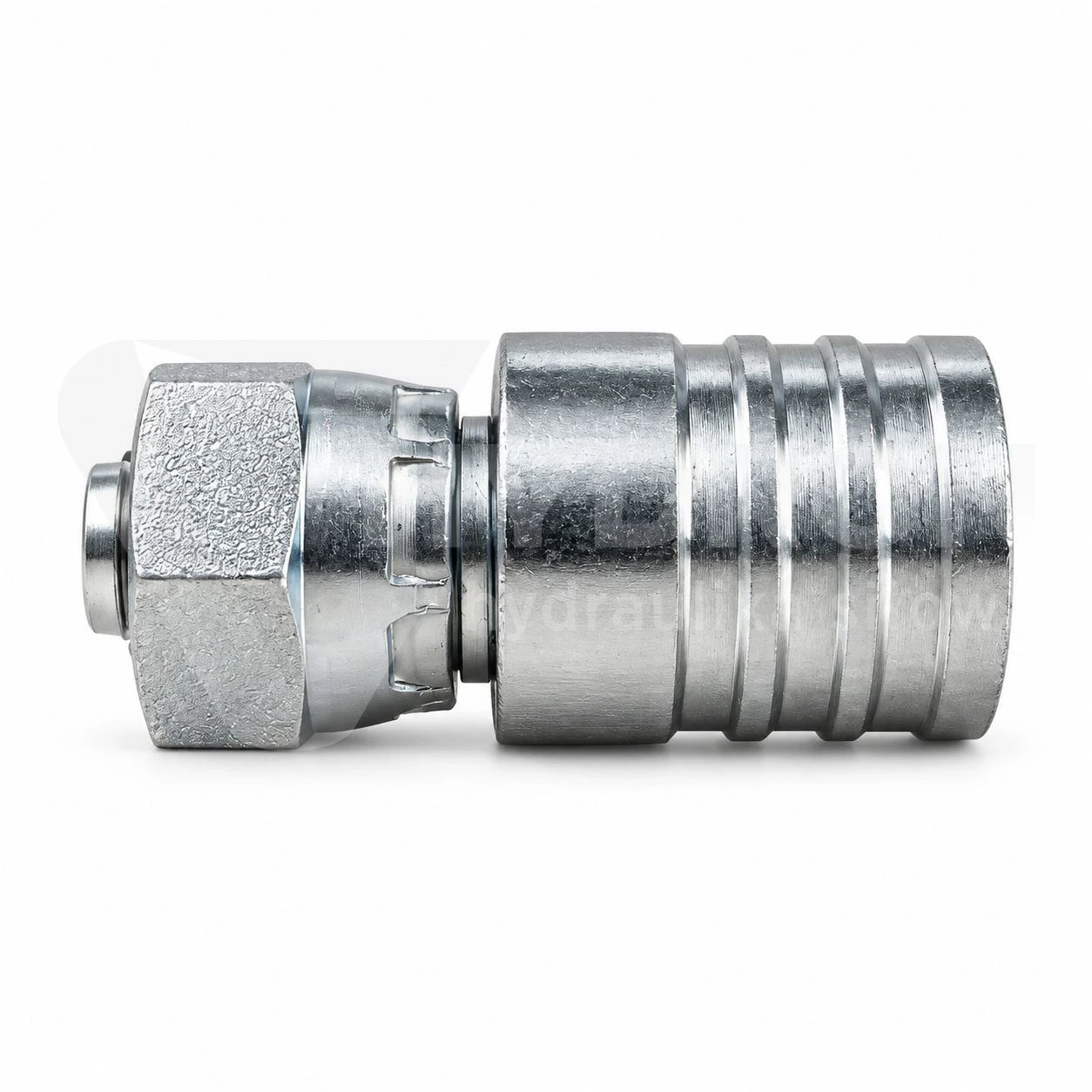

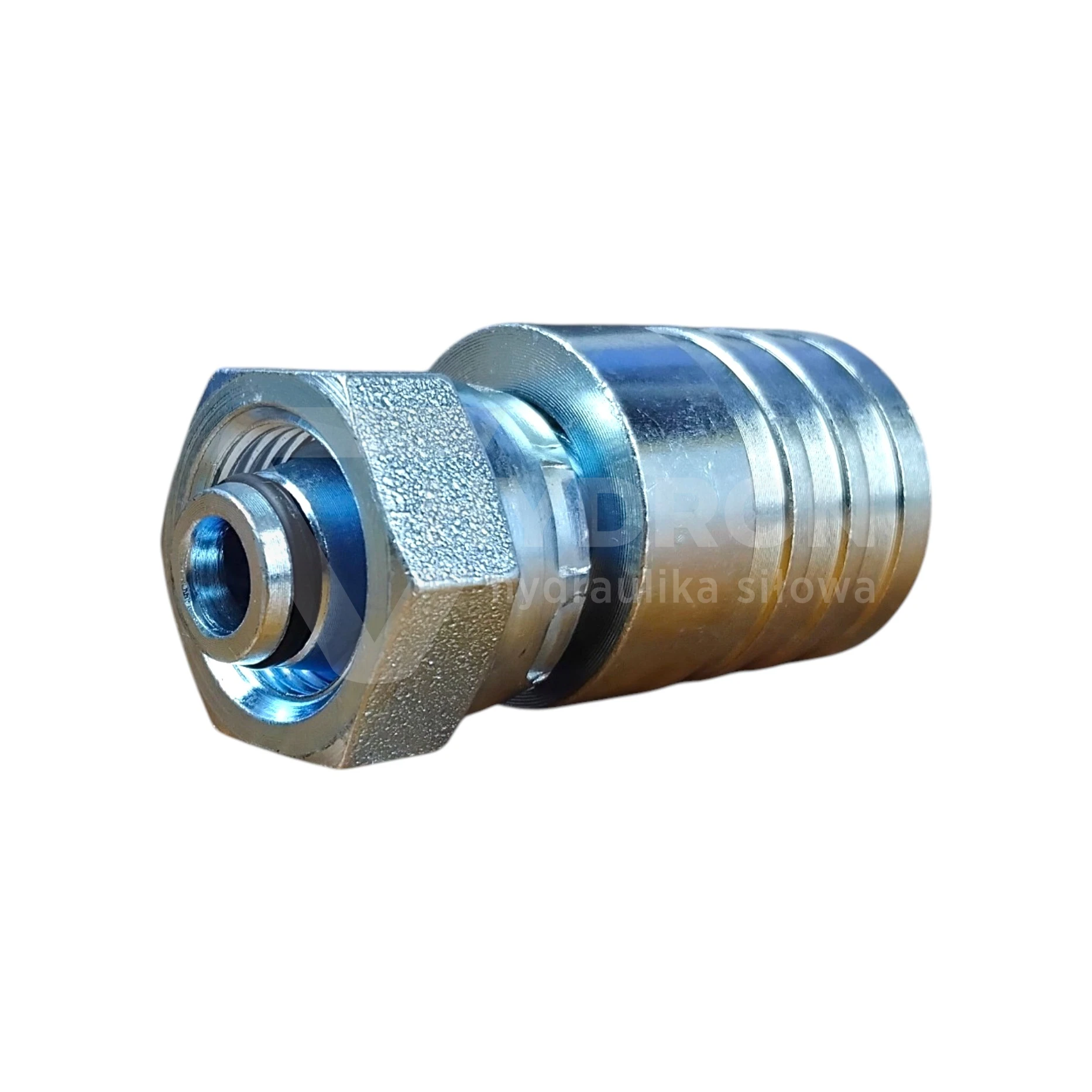

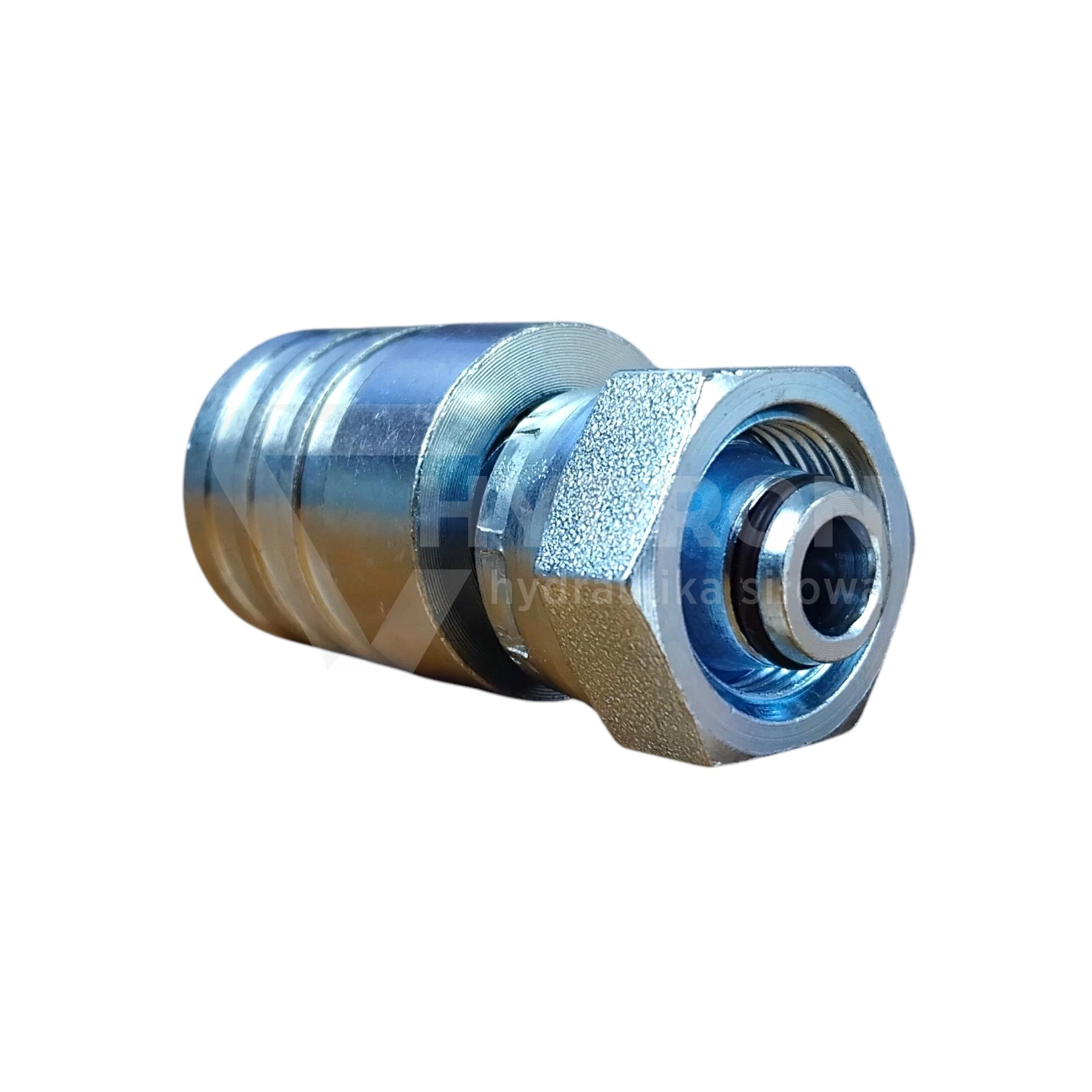

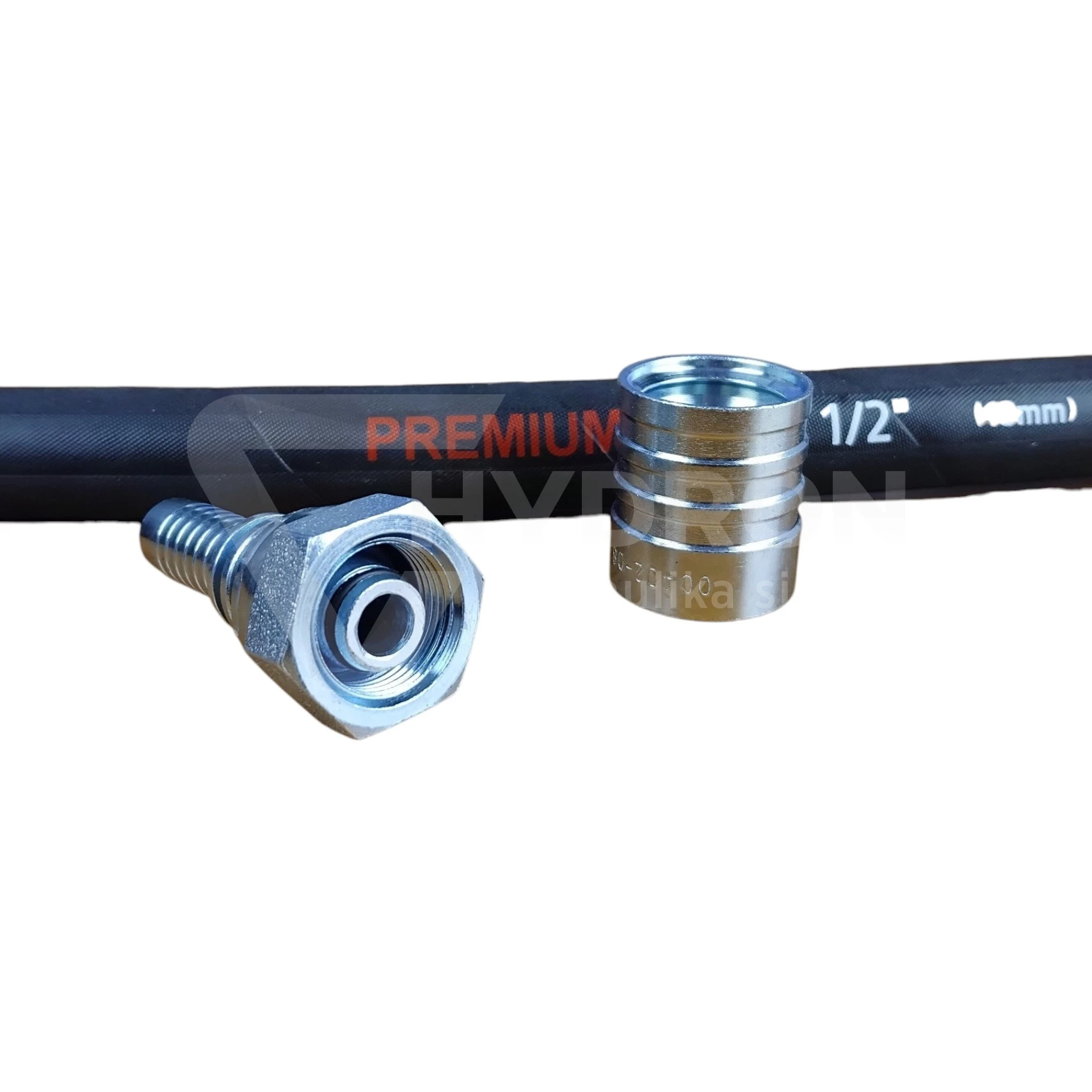

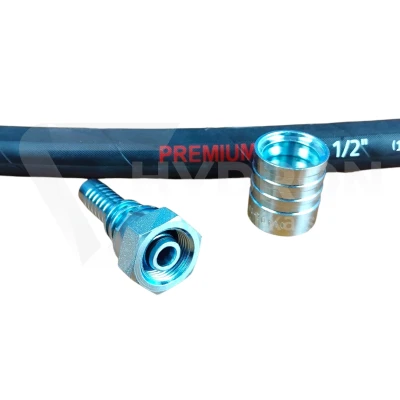

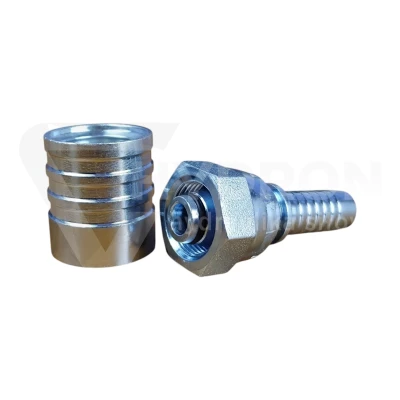

Zakucie DKOS DN20 25S M36x2 do węży 2ST/4SP

Zakucie DKOS DN20 25S M36x2 to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów w systemie 2ST/4SP. Strona przewodowa odpowiada rozmiarowi DN20, czyli nominalnie 3/4", natomiast po stronie przyłączeniowej zastosowano gwint wewnętrzny M36x2 w ciężkiej serii 25S. Uszczelnienie realizowane jest na stożku 24° z O-ringiem, dlatego przy doborze elementu należy zweryfikować nie tylko sam gwint, ale również serię i geometrię powierzchni współpracującej.

Parametry techniczne

typ produktu: końcówka hydrauliczna do zakuwania,
typ końcówki: DKOS,
wykonanie: proste,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
system przewodowy: 2ST/4SP,
gwint przyłączeniowy: M36x2,
rodzaj gwintu: metryczny wewnętrzny,
rozmiar przyłącza: 25S,
seria: ciężka S,
typ uszczelnienia: stożek 24° z O-ringiem,
materiał końcówki: stal automatowa,
zabezpieczenie powierzchni: ocynk,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

25S i M36x2 – dlaczego trzeba sprawdzić oba oznaczenia?

M36x2 określa średnicę oraz skok gwintu, natomiast 25S identyfikuje rozmiar w ciężkiej serii metrycznej. W praktyce oznacza to, że zgodność samego gwintu nie jest wystarczająca do potwierdzenia właściwego połączenia.

Przy naprawie przewodu należy porównać także serię S oraz geometrię powierzchni uszczelniającej. Pozwala to uniknąć połączenia elementów, które dają się skręcić, ale nie tworzą prawidłowego i szczelnego połączenia hydraulicznego.

Jak działa uszczelnienie DKOS?

Końcówka DKOS wykorzystuje stożek 24° oraz O-ring. Gwint M36x2 odpowiada za skręcenie elementów, natomiast szczelność uzyskiwana jest na powierzchni stożkowej wspomaganej pierścieniem uszczelniającym.

Przy ponownym montażu warto skontrolować stan stożka i O-ringu. Zarysowania, deformacja lub uszkodzone uszczelnienie mogą powodować przeciek nawet wtedy, gdy gwint został dobrany prawidłowo.

DN20 oznacza stronę przewodową

DN20 odnosi się do rozmiaru węża i odpowiada nominalnie 3/4". Nie należy utożsamiać tego oznaczenia z wymiarem przyłącza M36x2.

Przy wykonywaniu nowego przewodu trzeba więc osobno sprawdzić rozmiar węża i osobno stronę przyłączeniową końcówki.

Dlaczego oznaczenie 2ST/4SP jest ważne?

Ten wariant został przygotowany do systemu 2ST/4SP. Oznacza to, że tuleja zaciskowa i parametry zakuwania powinny być dobrane do konkretnej konstrukcji węża oraz stosowanego systemu końcówek.

Nie należy przenosić ustawień zakuwania z przewodów 1SN, 2SN lub 2SC tylko dlatego, że mają ten sam rozmiar DN20.

Najważniejsze przy odtwarzaniu starego przewodu

potwierdź rozmiar węża DN20,
sprawdź, czy zastosowany jest system 2ST/4SP,
zweryfikuj gwint M36x2,
potwierdź ciężką serię 25S,
sprawdź stożek 24° i O-ring,
dobierz właściwą tuleję zaciskową,
zastosuj parametry zakuwania odpowiednie dla konkretnego zestawu.

DKOS a DKS – podobne oznaczenie, inne uszczelnienie

Końcówki DKOS i DKS mogą występować w tym samym rozmiarze gwintu i tej samej serii, ale nie są identyczne. DKOS wykorzystuje stożek 24° z O-ringiem, natomiast DKS jest wersją bez O-ringu.

To ważne przy serwisie, ponieważ dobór wyłącznie po oznaczeniu M36x2 25S może prowadzić do wyboru niewłaściwego typu końcówki.

Zastosowanie w hydraulice siłowej

Końcówki DKOS stosuje się w hydraulice maszynowej, mobilnej i przemysłowej, między innymi w maszynach rolniczych, budowlanych, leśnych i urządzeniach produkcyjnych. Wariant DN20 25S M36x2 sprawdza się tam, gdzie układ wykorzystuje metryczne przyłącza ciężkiej serii oraz przewody o większym przekroju.

Przewody hydrauliczne na wymiar

HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem właściwych końcówek, tulei oraz konfiguracji przyłączy.

Najczęstsze pytania

Jaki gwint ma zakucie DKOS DN20 25S?

Końcówka posiada gwint wewnętrzny M36x2.

Co oznacza 25S?

25S oznacza rozmiar przyłącza w ciężkiej serii metrycznej S.

Jak uszczelnia się DKOS?

Połączenie wykorzystuje stożek 24° oraz O-ring.

Czy DKOS i DKS to to samo?

Nie. DKOS wykorzystuje dodatkowo O-ring, natomiast DKS jest wersją bez O-ringu.

Czy można zakłuć ten wariant jak 2SN?

Nie należy stosować parametrów z innego systemu bez weryfikacji. Ten wariant jest oznaczony jako 2ST/4SP i wymaga właściwego doboru tulei oraz parametrów zacisku.
