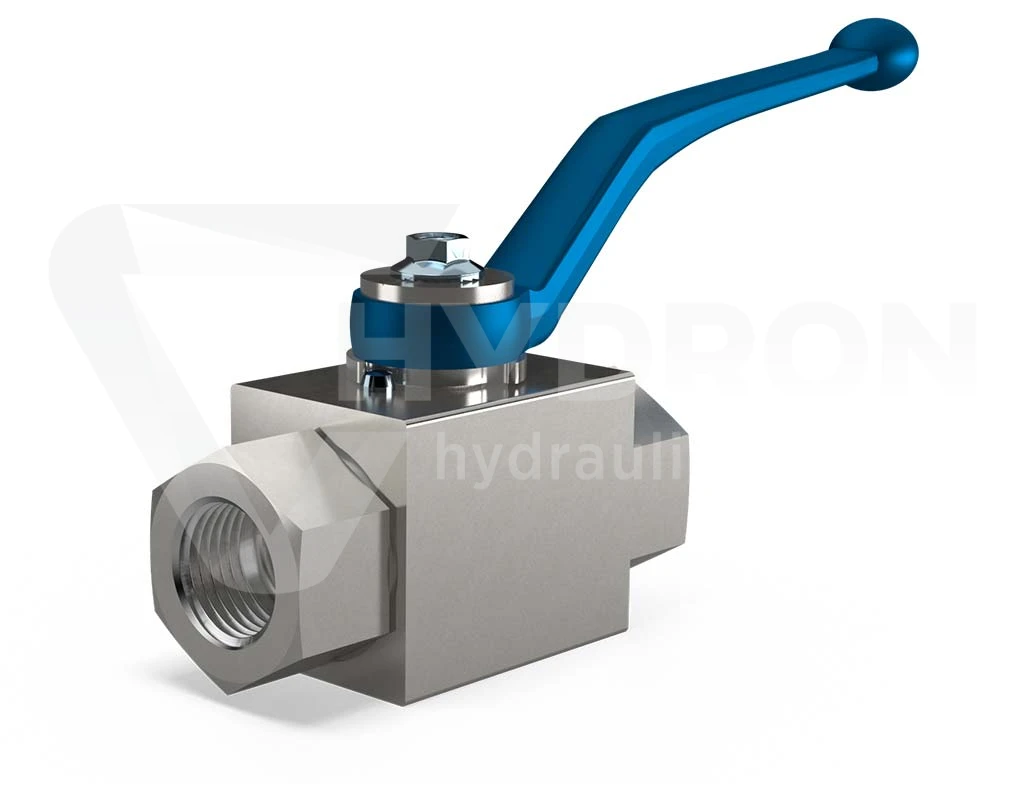

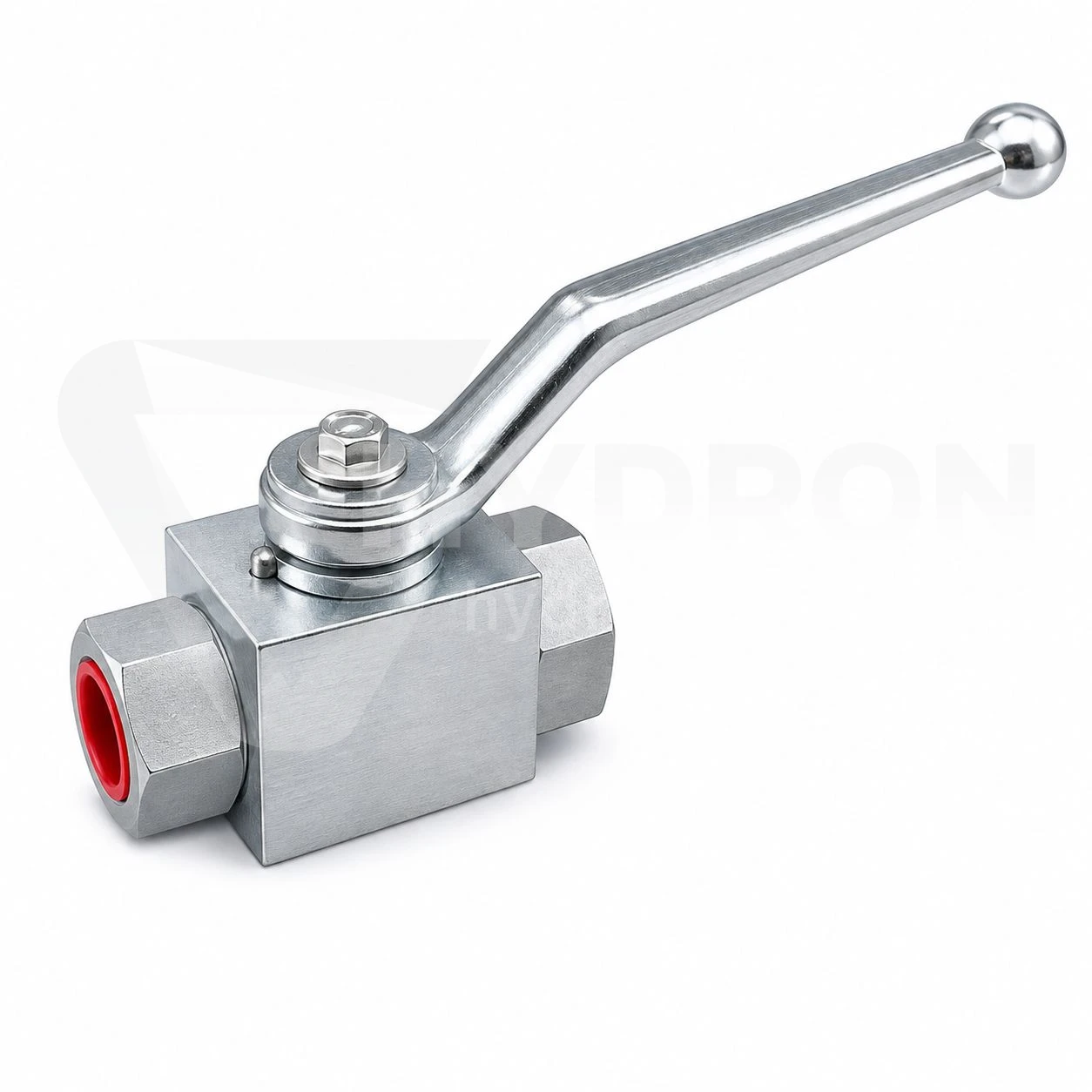

Zawór kulowy dwudrożny BKH DN06 1/4" NPT 500 bar

Przejdź do sekcji Opinie

105,17 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 14 dni

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ gwintu NPT
Rozmiar gwintu 1/4" NPT
Typ gwintów wewnętrzne (GW)
Maks. ciśnienie robocze [bar] 500 bar
Typ zaworu zamykający / odcinający
Otwory montażowe nie dotyczy
Materiał stal ocynkowana
Temperatura pracy od -40°C do +100°C

Opis

Zawór kulowy dwudrożny BKH DN06 1/4" NPT 500 bar

Zawór kulowy dwudrożny BKH DN06 1/4" NPT 500 bar to profesjonalny zawór odcinający wysokiego ciśnienia z korpusem blokowym (typu BKH), przeznaczony do otwierania i zamykania przepływu cieczy w wysokociśnieniowych układach hydrauliki siłowej oraz instalacjach przemysłowych. Wyposażony w obustronne gwinty wewnętrzne 1/4" NPT (amerykański gwint stożkowy rurowy), zawór umożliwia bezpośredni i szczelny montaż w układach opartych na standardzie gwintów NPT bez potrzeby stosowania dodatkowych przejściówek. Wykonana ze stali galwanizowanej blokowa konstrukcja monoblokowa zapewnia doskonałą wytrzymałość mechaniczną przy ciśnieniu roboczym sięgającym 500 bar. Zastosowanie uszczelnień kuli z poliuretanu/poliamidu (PA/POM) oraz uszczelnień trzpienia z kauczuku NBR zapewnia pełną szczelność, długą żywotność i płynną obsługę dźwigni ręcznej nawet przy pełnym obciążeniu ciśnieniowym.

Zastosowanie, konstrukcja i zalety zaworu kulowego BKH DN06 1/4" NPT

W wysokociśnieniowych instalacjach hydraulicznych nakładających surowe wymogi bezpieczeństwa i szczelności zawory kulowe z korpusem blokowym BKH stanowią sprawdzony standard odcinania dopływu medium. Konstrukcja zaworu umożliwia bezproblemowe przełączanie pod pełnym ciśnieniem roboczym.

Wysoka odporność ciśnieniowa do 500 bar: Solidny korpus ze stali galwanizowanej chroni zawór przed odkształceniami i chroni układ przed nieszczelnością pod wysokim obciążeniem.
Amerykański gwint wewnętrzny 1/4" NPT: Umożliwia bezpośrednie podłączenie komponentów z gwintami stożkowymi NPT stosowanych w maszynach przemysłowych, aparaturze badawczej i sprzęcie rolniczym importowanym z rynków zagranicznych.
Dwudrożna funkcja odcinająca (otwórz/zamknij): Obrót dźwigni o 90 stopni pozwala na natychmiastowe odcięcie lub uruchomienie przepływu medium hydraulicznego.
Możliwość przełączania przy pełnym ciśnieniu: Precyzyjnie szlifowana kula ze stali oraz odporne na nacisk uszczelnienia pozwalają na operowanie dźwignią bez ryzyka zatarcia.
Otwory montażowe w korpusie: Zintegrowane otwory przelotowe umożliwiają stabilne przykręcenie zaworu do ramy, panelu lub płyty montażowej maszyny.

Z czym łączyć zawór kulowy BKH 1/4" NPT i jak uniknąć błędów?

Zawór kulowy dwudrożny BKH DN06 z gwintem 1/4" NPT (przepływ do 25 l/min) współpracuje ze standardowymi elementami hydrauliki wysokociśnieniowej:

Przewody i przyłącza hydrauliczne NPT: Złączki proste, kolanka oraz zakute przewody wysokociśnieniowe z gwintem zewnętrznym 1/4" NPT (stożkowym).
Agregaty i bloki hydrauliczne: Stosowany na liniach zasilających i powrotnych pomp, siłowników oraz rozdzielaczy hydraulicznych.

Podczas doboru zaworu należy zwrócić uwagę na odróżnienie gwintu NPT od gwintu BSP. Gwint 1/4" NPT ma amerykański stożkowy zarys o kącie 60°, podczas gdy gwint calowy BSP jest walcowy z przylnią stożkową 60° o kącie zarysu 55°. Wkręcanie przyłączy walcowych BSP do gniazda stożkowego NPT grozi uszkodzeniem gwintu lub trwałym przeciekiem. Podczas montażu gwintów stożkowych NPT zaleca się stosowanie odpowiednich uszczelniaczy anaerobowych lub taśmy teflonowej. Do zakuwania elastycznych linii ciśnieniowych łączonych z zaworem stosuje się profesjonalne urządzenia, jakimi są zakuwarki do węży.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Zawór kulowy dwudrożny BKH DN06 1/4" NPT 500 bar
Średnica nominalna (DN)	DN06 (6 mm)
Gwint przyłączeniowy	1/4" NPT (gwint wewnętrzny stożkowy rurowy)
Maksymalne ciśnienie robocze	500 bar (50 MPa)
Maksymalny przepływ	25 l/min
Materiał korpusu / kuli	Stal galwanizowana / stal utwardzana chromowana
Uszczelnienie kuli / trzpienia	POM / PA oraz NBR
Zakres temperatur pracy	od -20°C do +100°C (medium) / -40°C do +60°C (otoczenie)
Medium robocze	Oleje hydrauliczne na bazie olejów mineralnych, glikole

Najczęściej zadawane pytania (FAQ)

Do czego służy zawór kulowy dwudrożny BKH DN06 1/4" NPT?

Służy do szybkiego i szczelnego otwierania lub zamykania przepływu oleju hydraulicznego pod wysokim ciśnieniem w układach wyposażonych w przyłącza z gwintem amerykańskim NPT 1/4".

Czym różni się gwint NPT od gwintu BSP w zaworach BKH?

Gwint NPT jest stożkowym gwintem amerykańskim z zarysem 60°, gdzie uszczelnienie zachodzi na zwojach gwintu. Gwint BSP jest gwintem walcowym z uszczelnieniem przylgowym lub na stożku wewnętrznym 60° z zarysem 55°.

Czy zawór BKH można przełączać pod pełnym ciśnieniem?

Tak, konstrukcja zaworu BKH z kasetowymi uszczelnieniami POM/PA pozwala na bezpieczne operowanie dźwignią odcinającą nawet przy pełnym ciśnieniu roboczym do 500 bar.

Jakie media może przesyłać ten zawór?

Zawór przeznaczony jest do przesyłu olejów hydraulicznych na bazie minerałów, płynów hydraulicznych oraz cieczy smarnych stosowanych w przemysłowych układach siłowych.
